Panduan Pengaturan Cepat Terminal Pembayaran PAX Q30

Isi Kotak

• 1 - Terminal Pembayaran PAX™ Q30
• 1 - Kabel Komunikasi (Bervariasi berdasarkan konfigurasi.)
• 1 - Adaptor Daya AC (tidak termasuk dalam konfigurasi PUSB)
• 1 - Pelindung Privasi
• 1 - Steker Dekoratif
• 1 - Panduan Pengaturan Cepat

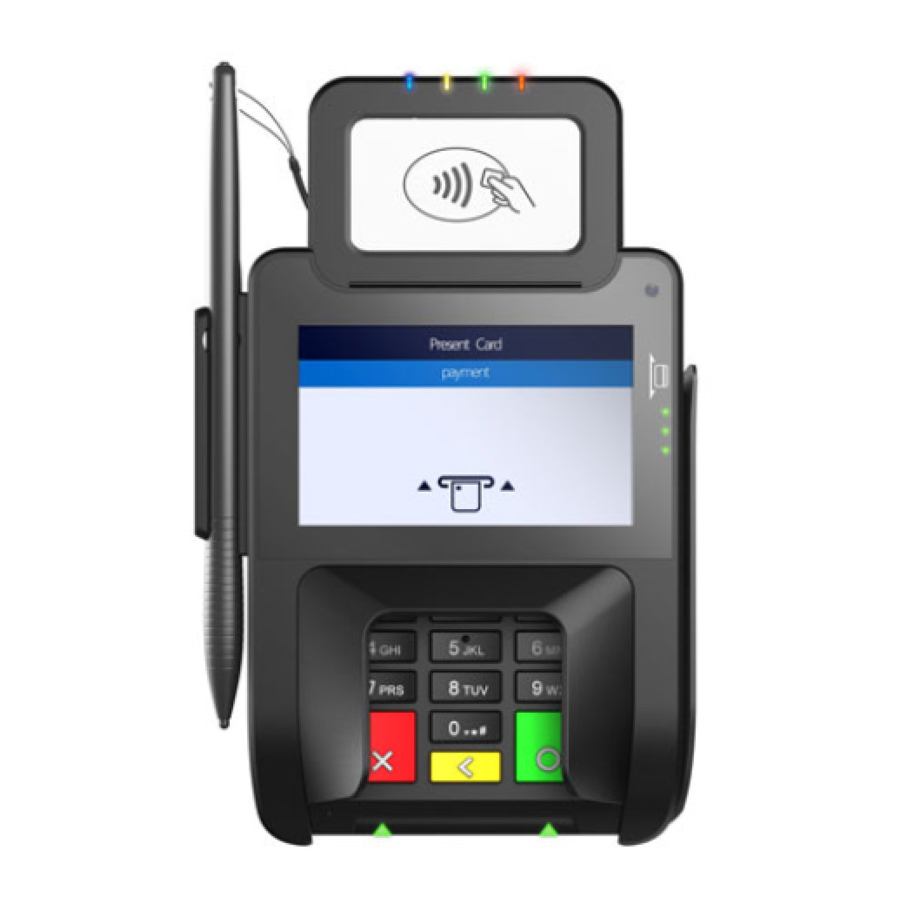

Deskripsi Produk

Konektor Kabel

Ujung konektor 2x7P dari kabel komunikasi yang disediakan terhubung ke bagian bawah Q30.

Konektor 2x7P

Konektor kabel di ujung kabel lainnya menyediakan antarmuka ke sistem lain untuk komunikasi, untuk memungkinkan pengunduhan lokal dan untuk menyediakan daya. Selain itu, beberapa kabel memungkinkan menghubungkan periferal seperti pembaca cek dan printer. Semua konektor kabel diberi label dan kode warna, sebagai berikut:
Kombinasi port berikut tersedia pada kabel komunikasi (tergantung pada konfigurasi Q30):

Pasang Konektor 2x7P

Untuk menghubungkan ujung kabel 2x7P:

1. Kendurkan sekrup di bagian bawah Q30 menggunakan obeng kepala Philips.

2. Buka penutup belakang.
3. Tempatkan ujung 2x7P dari kabel komunikasi yang disediakan di atas portnya, tetapi jangan dorong ke tempatnya.
4. Sejajarkan penahan tarik geser karet sehingga terpasang ke takiknya pada Q30.
5. Tekan dengan kuat ujung 2x7P kabel ke dalam port.

6. Tutup penutup belakang dan kencangkan sekrup, pastikan gasket terpasang dengan benar di lubang.

JANGAN hubungkan ujung lainnya ke sumber daya AC sampai semua kabel lain terhubung terlebih dahulu. Mencolokkan kabel daya AC ke sumber daya sebelum kabel lain dipasang dapat mengakibatkan kerusakan pada terminal atau perangkat yang terhubung.

Koneksi Daya

Daya dapat disuplai ke Q30 dengan menghubungkan adaptor daya AC ke kabel data, seperti dalam kasus konfigurasi RS232 atau USB, atau melalui kabel USB bertenaga (USB Bertenaga 12V) di mana terminal POS yang terhubung menyediakan daya.

Komunikasi Terminal

Q30 mendukung jenis komunikasi berikut:

• RS232
• Ethernet Kecepatan Tinggi
• USB 2.0
• USB Bertenaga
• Teknologi nirkabel Bluetooth® + Wi-Fi (opsional)
• GPS (opsional)
• 4G (masa depan, opsional)

Pemasangan Pelindung Privasi atau Steker Dekoratif

Meskipun pemasangan pelindung privasi tidak diperlukan, mereka menawarkan perlindungan tambahan.

*Steker Dekoratif: Jika pelindung privasi tidak dipasang, steker dekoratif yang tidak dapat dilepas dapat dipasang sebagai gantinya. Steker ini tidak memberikan privasi entri PIN apa pun.

Pemasangan Kartu SIM dan Micro SD

Matikan terminal sebelum memasang kartu SIM atau kartu Micro SD. Jika terminal masih menyala selama upaya pemasangan atau pelepasan kartu SIM atau SD, terminal dan kartu dapat rusak secara permanen.

Untuk memasang kartu SIM dan/atau Micro SD:
Matikan dan lepaskan semua daya dari Q30. Buka sekrup dan buka penutup belakang. Tekan dan geser perlahan pintu SIM atau Micro SD ke arah tepi luar terminal dan buka pintu berengsel. Tempatkan kartu dengan konektor emas menghadap ke bawah ke dalam slot, sejajarkan dengan lubang. Tekan dan geser perlahan pintu ke arah tengah terminal untuk mengunci pintu tertutup. Tutup penutup belakang Q30 dan kencangkan sekrup penutup belakang.

Tombol Reset

Untuk mengatur ulang terminal, tekan dan tahan tombol reset selama 4-6 detik menggunakan pena atau benda serupa.

Jack Audio

Jika diperlukan, headphone dapat terhubung ke terminal untuk perintah audio, jika aplikasi terminal mendukungnya, menggunakan jack audio output 3.5mm.

Lokasi Terminal

Tempatkan terminal di atas meja konter, desktop, atau meja. Disarankan untuk menjauhkan terminal dari sinar matahari langsung, debu berlebihan, kelembapan, dan panas. Hindari menempatkan terminal di dekat perangkat listrik yang dapat menimbulkan gangguan seperti oven microwave dan pengering rambut.

Pemasangan Stand

Masukkan cabang stand logam ke dalam tiga slot stand di bagian bawah terminal.

Geser terminal dengan kuat ke tempatnya di stand.

Membersihkan Perangkat

Jangan gunakan pembersih industri atau abrasif karena dapat merusak atau menggores layar.

• Jangan merendam perangkat dalam air (atau cairan).
• Jangan menyemprotkan air atau pembersih ke Pembaca Kartu EMV atau port.
• Untuk membersihkan layar, oleskan air suling atau pembersih kaca ringan ke kain lembut yang tidak berbulu dan usap perlahan layar terminal.
• Untuk membersihkan terminal, oleskan air suling atau pembersih yang aman untuk plastik ke kain lembut yang tidak berbulu dan usap perlahan terminal.

Perubahan atau modifikasi yang tidak secara tegas disetujui oleh PAX Technology dapat membatalkan wewenang pengguna untuk mengoperasikan peralatan. Di lingkungan domestik, produk ini dapat menyebabkan interferensi radio yang dalam hal ini pengguna mungkin diminta untuk mengambil tindakan yang memadai.

Sertifikasi

Q30 lulus sertifikasi berikut:
