PAX Q30 - Vodnik za hitro nastavitev plačilnega terminala

Vsebina škatle

• 1 - Plačilni terminal PAX™ Q30
• 1 - Komunikacijski kabel (različno glede na konfiguracijo.)
• 1 - Napajalnik AC (ni priložen pri konfiguracijah PUSB)
• 1 - Zaščita za zasebnost
• 1 - Dekorativni vtič
• 1 - Vodnik za hitro nastavitev

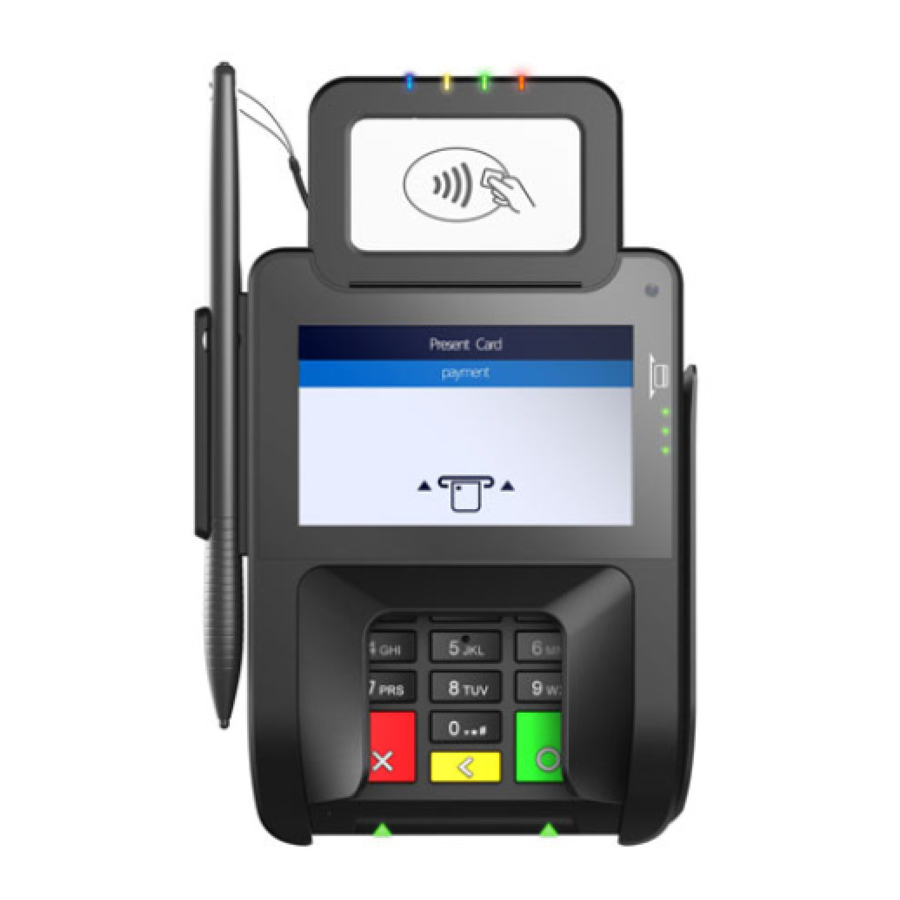

Opis izdelka

Priključki kablov

Konec 2x7P priključka priloženega komunikacijskega kabla se priključi na spodnjo stran Q30.

2x7P priključek

Priključki kablov na drugem koncu kabla zagotavljajo vmesnik za druge sisteme za komunikacijo, omogočajo lokalni prenos in zagotavljajo napajanje. Poleg tega nekateri kabli omogočajo priključitev zunanjih naprav, kot so čitalci čekov in tiskalniki. Vsi priključki kablov so označeni in barvno kodirani, kot sledi:
Kombinacija naslednjih vrat je na voljo na komunikacijskem kablu (odvisno od konfiguracije Q30):

Priključitev 2x7P priključka

Za priključitev konca kabla 2x7P:

1. Odvijte vijak na spodnji strani Q30 z izvijačem Philips.

2. Odprite zadnji pokrov.
3. Namestite konec 2x7P priloženega komunikacijskega kabla nad njegova vrata, vendar ga ne potisnite na mesto.
4. Poravnajte gumijasto drsno zadrževalo, tako da se usede v zarezo na Q30.
5. Trdno pritisnite konec 2x7P kabla v vrata.

6. Zaprite zadnji pokrov in privijte vijak, pri čemer zagotovite, da je tesnilo pravilno nameščeno v odprtini.

NE priključujte drugega konca na vir napajanja AC, dokler niso najprej priključeni vsi drugi kabli. Priključitev napajalnega kabla AC na vir napajanja, preden so nameščeni drugi kabli, lahko povzroči poškodbe terminala ali priključenih naprav.

Napajalne povezave

Napajanje se lahko dovaja v Q30 s priključitvijo napajalnika AC na podatkovni kabel, kot v primeru konfiguracij RS232 ali USB, ali prek napajanega kabla USB (12V Powered USB), kjer priključeni terminal POS zagotavlja napajanje.

Terminalska komunikacija

Q30 podpira naslednje vrste komunikacije:

• RS232
• Visokohitrostni Ethernet
• USB 2.0
• Napajani USB
• Brezžična tehnologija Bluetooth® + Wi-Fi (izbirno)
• GPS (izbirno)
• 4G (prihodnost, izbirno)

Namestitev zaščite za zasebnost ali dekorativnega vtiča

Čeprav namestitev zaščite za zasebnost ni obvezna, ponuja dodatno zaščito.

*Dekorativni vtič: Če zaščita za zasebnost ni nameščena, se lahko namesto nje namesti neodstranljiv dekorativni vtič. Ta vtič ne zagotavlja zasebnosti vnosa PIN številke.

Namestitev kartice SIM in Micro SD

Pred namestitvijo kartic SIM ali Micro SD izklopite terminal. Če je terminal še vedno vklopljen med poskusom namestitve ali odstranitve kartice SIM ali SD, se lahko terminal in kartica nepopravljivo poškodujeta.

Za namestitev kartice SIM in/ali Micro SD:
Izklopite in odstranite vso napajanje iz Q30. Odvijte in odprite zadnji pokrov. Nežno pritisnite in potisnite vrata kartice SIM ali Micro SD proti zunanjemu robu terminala in odprite tečajna vrata. Kartico z zlatimi priključki navzdol namestite v režo in jo poravnajte z odprtino. Nežno pritisnite in potisnite vrata proti središču terminala, da zaklenete vrata. Zaprite zadnji pokrov Q30 in privijte vijak zadnjega pokrova.

Gumb za ponastavitev

Za ponastavitev terminala pritisnite in držite gumb za ponastavitev 4-6 sekund s peresom ali podobnim predmetom.

Avdio priključek

Po potrebi lahko slušalke priključite na terminal za zvočno opozarjanje, če terminalska aplikacija to podpira, z uporabo 3,5 mm izhodnega avdio priključka.

Lokacija terminala

Terminal postavite na pult, mizo ali mizno ploščo. Priporočljivo je, da terminal hranite stran od neposredne sončne svetlobe, prekomernega prahu, vlage in toplote. Izogibajte se nameščanju terminala v bližini električnih naprav, ki lahko povzročijo motnje, kot so mikrovalovne pečice in sušilniki za lase.

Namestitev stojala

Vstavite kovinske zatiče stojala v tri reže za stojalo na spodnji strani terminala.

Trdno potisnite terminal na stojalo.

Čiščenje naprave

Ne uporabljajte industrijskih ali abrazivnih čistil, saj lahko poškodujejo ali opraskajo zaslon.

• Naprave ne potapljajte v vodo (ali tekočino).
• Ne pršite vode ali čistila v čitalnik kartic EMV ali vrata.
• Za čiščenje zaslona nanesite destilirano vodo ali blago čistilo za steklo na mehko krpo, ki ne pušča vlaken, in nežno obrišite zaslon terminala.
• Za čiščenje terminala nanesite destilirano vodo ali čistilo, ki je varno za plastiko na mehko krpo, ki ne pušča vlaken, in nežno obrišite terminal.

Spremembe ali modifikacije, ki jih PAX Technology ni izrecno odobrila, lahko razveljavijo uporabnikovo pooblastilo za upravljanje opreme. V domačem okolju lahko ta izdelek povzroči radijske motnje, v tem primeru bo morda moral uporabnik sprejeti ustrezne ukrepe.

Certifikati

Q30 je opravil naslednje certifikate:
