PAX Q30 - Udhëzues i Shpejtë për Konfigurimin e Terminalit të Pagesave

Përmbajtja

1 Përmbajtja e Kutisë
2 Përshkrimi i Produktit
3 Lidhësit e Kabllit
4 Bashkangjit Lidhësin 2x7P
5 Lidhjet e Energjisë
6 Komunikimet e Terminalit
7 Instalimi i Mburojës së Privatësisë ose i Spinës Dekorative
8 Instalimi i Kartës SIM dhe Micro SD
9 Butoni i Rivendosjes
10 Foleja Audio
11 Vendndodhja e Terminalit
12 Instalimi i Mbajtëses
13 Pastrimi i Pajisjes
14 Certifikimet
15 Shkarko manual
16 Në Gjuhë të Tjera

Përmbajtja e Kutisë

1 - Terminali i Pagesave PAX™ Q30
1 - Kabllo Komunikimi (Varion sipas konfigurimit.)
1 - Adaptor AC (nuk përfshihet me konfigurimet PUSB)
1 - Mburojë Privatësie
1 - Spinë Dekorative
1 - Udhëzues i Shpejtë për Konfigurimin

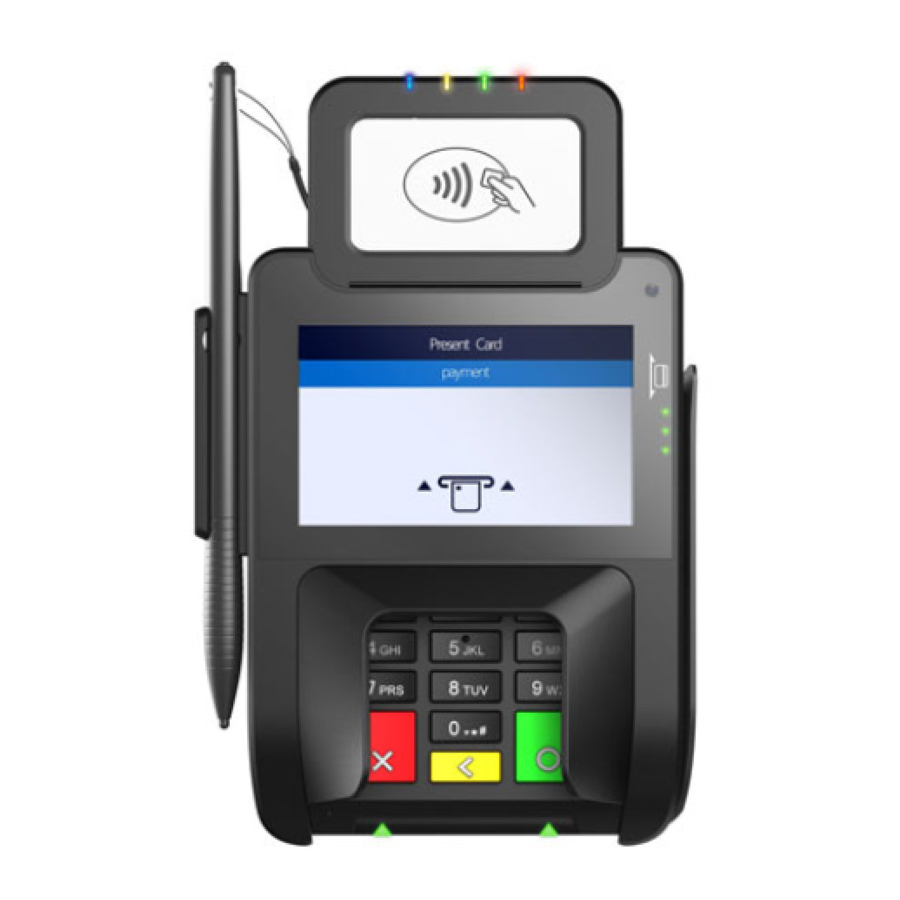

Përshkrimi i Produktit

Lidhësit e Kabllit

Skaji i lidhësit 2x7P i kabllit të komunikimit të ofruar lidhet me pjesën e poshtme të Q30.

Lidhës 2x7P

Lidhësit e kabllit në skajin tjetër të kabllit ofrojnë një ndërfaqe me sisteme të tjera për komunikime, për të lejuar shkarkimin lokal dhe për të siguruar energji. Përveç kësaj, disa kabllo lejojnë lidhjen e pajisjeve periferike si lexuesit e çeqeve dhe printerët. Të gjithë lidhësit e kabllit janë të etiketuar dhe të koduar me ngjyra, si më poshtë:
Një kombinim i porteve të mëposhtme janë të disponueshme në kabllon e komunikimit (në varësi të konfigurimit të Q30):

Energji DC - Lidh adaptorin AC me Q30
RS232A (Blu, RJ11 6P4C), RS232B (E verdhë, RJ11 6P4C), ose RS232 në kabllon e qendrës C302 (RJ11 6P6C) - Lidh një pajisje POS të jashtme ose lexues çeqesh
RS232 (E zezë, DB9-F) – Përdoret për t'u lidhur me terminalin POS
USB-Host (Tipi A) ose Micro USB 2.0 - Përdoret për terminalin lokal shkarkime ose pajisje periferike të jashtme
LAN (E kuqe, Ethernet, RJ45-F) - Përdoret për Ethernet dypalësh lidhje, TMS, dhe/ose përpunim pagesash
USB me energji - për t'u lidhur me sistemet POS/ECR

Bashkangjit Lidhësin 2x7P

Për të lidhur skajin 2x7P të kabllit:

Liro vidën në pjesën e poshtme të Q30 duke përdorur një kaçavidë Philips.
Hapni kapakun e pasmë.
Vendosni skajin 2x7P të kabllit të komunikimit të ofruar mbi portën e tij, por mos e shtyni në vend.
Rreshtoni kufizuesin e tërheqjes rrëshqitëse prej gome në mënyrë që të vendoset në çelësin e tij në Q30.
Shtypni fort skajin 2x7P të kabllit në portë.
Mbyllni kapakun e pasmë dhe shtrëngoni vidën, duke u siguruar që guarnicioni të jetë i vendosur siç duhet në hapje.

MOS e lidhni skajin tjetër me burimin e energjisë AC derisa të gjitha kabllot e tjera të jenë lidhur së pari. Lidhja e kordonit të energjisë AC me burimin e energjisë përpara se të instalohen kabllot e tjera mund të rezultojë në dëmtim të terminalit ose pajisjeve të lidhura.

Lidhjet e Energjisë

Energjia mund të furnizohet në Q30 duke lidhur adaptorin e energjisë AC me kabllon e të dhënave, si në rastin e konfigurimeve RS232 ose USB, ose nëpërmjet një kablloje USB me energji (USB 12V me energji) ku terminali POS i lidhur siguron energjinë.

Komunikimet e Terminalit

Q30 mbështet llojet e mëposhtme të komunikimeve:

RS232
Ethernet me Shpejtësi të Lartë
USB 2.0
USB me Energji
Teknologjia pa tela Bluetooth® + Wi-Fi (opsionale)
GPS (opsionale)
4G (e ardhme, opsionale)

Instalimi i Mburojës së Privatësisë ose i Spinës Dekorative

Ndërsa instalimi i një mburoje privatësie nuk është i nevojshëm, ato ofrojnë mbrojtje shtesë.

*Spinë Dekorative: Nëse nuk është instaluar një mburojë privatësie, një spinë dekorative jo e lëvizshme mund të instalohet në vend të saj. Kjo spinë nuk ofron asnjë privatësi për futjen e PIN-it.

Instalimi i Kartës SIM dhe Micro SD

Fikeni terminalin përpara se të instaloni kartat SIM ose kartat Micro SD. Nëse terminali është ende i ndezur gjatë një përpjekjeje për instalimin ose heqjen e kartës SIM ose SD, si terminali ashtu edhe karta mund të dëmtohen në mënyrë të pariparueshme.

Për të instaluar një kartë SIM dhe/ose Micro SD:
Fikeni dhe hiqni të gjithë energjinë nga Q30. Zhvidhosni dhe hapni kapakun e pasmë. Shtypni butësisht dhe rrëshqitni derën SIM ose Micro SD drejt skajit të jashtëm të terminalit dhe hapni derën me menteshë. Vendosni kartën me lidhësit e artë poshtë në fole, duke u rreshtuar me hapjen. Shtypni butësisht dhe rrëshqitni derën drejt qendrës së terminalit për të mbyllur derën. Mbyllni kapakun e pasmë të Q30 dhe shtrëngoni vidën e kapakut të pasmë.

Butoni i Rivendosjes

Për të rivendosur terminalin, shtypni dhe mbani butonin e rivendosjes për 4-6 sekonda duke përdorur një stilolaps ose një send të ngjashëm.

Foleja Audio

Nëse kërkohet, kufjet mund të lidhen me terminalin për nxitje audio, nëse aplikacioni i terminalit e mbështet këtë, duke përdorur fole audio dalëse 3.5 mm.

Vendndodhja e Terminalit

Vendoseni terminalin në një banak, tavolinë ose sipër tavoline. Rekomandohet që terminali të mbahet larg rrezeve të diellit të drejtpërdrejta, pluhurit të tepërt, lagështisë dhe nxehtësisë. Shmangni vendosjen e terminalit pranë pajisjeve elektrike që mund të shkaktojnë ndërhyrje si furrat me mikrovalë dhe tharëset e flokëve.

Instalimi i Mbajtëses

Futni dhëmbët metalikë të mbajtëses në tre fole mbajtëse në pjesën e poshtme të terminalit.

Rrëshqitni terminalin fort në vend në mbajtëse.

Pastrimi i Pajisjes

Mos përdorni pastrues industrial ose gërryes pasi mund të dëmtojë ose gërvishtë ekranin.

Mos e zhytni pajisjen në ujë (ose lëng).
Mos spërkatni ujë ose pastrues në Lexuesin e Kartës EMV ose porte.
Për të pastruar ekranin, aplikoni ujë të distiluar ose pastrues të butë xhami mbi një leckë të butë pa fije dhe fshijeni butësisht ekranin e terminalit.
Për të pastruar terminalin, aplikoni ujë të distiluar ose pastrues të sigurt për plastikë mbi një leckë të butë pa fije dhe fshijeni butësisht terminalin.

Ndryshimet ose modifikimet që nuk janë miratuar shprehimisht nga PAX Technology mund të zhvlerësojnë autoritetin e përdoruesit për të përdorur pajisjen. Në një mjedis shtëpiak, ky produkt mund të shkaktojë ndërhyrje radioje, në të cilin rast përdoruesit mund t'i kërkohet të marrë masa të përshtatshme.
