PAX IM30 - Ghid de configurare rapidă a terminalului POS
Cuprins
Următoarele elemente sunt incluse cu terminalul dvs. POS. Dacă lipsesc elemente, contactați distribuitorul.
| Nume | Cantitate |
| Terminal POS IM30 | 1 |
| Suport de montare IM30 | 1 |
| Piulițe M4 | 4 |
| Șuruburi M4 | 4 |
| Ghid de configurare rapidă IM30 | 1 |
Descrierea produsului

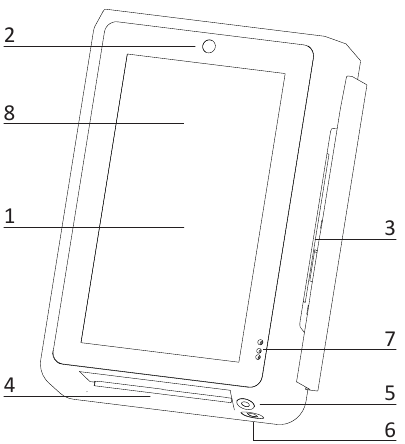

Vizualizare frontală
- Ecran tactil LCD
- Cameră frontală
- Cititor de carduri cu bandă magnetică
- Cititor de carduri inteligente
- Cameră de scanare a codurilor
- Lumină de localizare a camerei
- Indicator de stare
- Interfață pentru carduri contactless

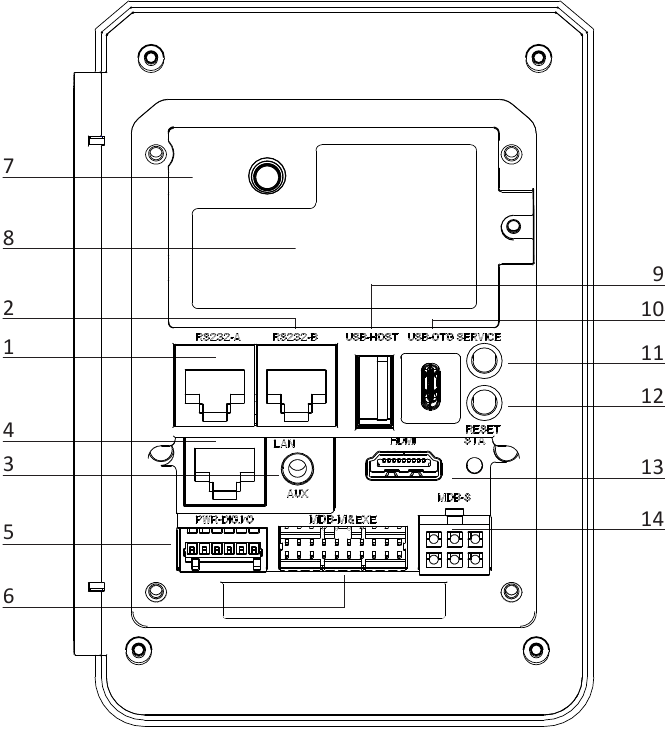

Vizualizare din spate
- RS232-A (dispozitiv)
- RS232-B (gazdă)
- Mufă auxiliară (microfon + difuzor)
- Port Ethernet
- I/O digital
- Port Executive/MDB
- Antenă 3G/4G (opțional)
- Modul card SAM
- Port USB tip A (gazdă)
- Port USB tip C (OTG)
- Buton de service
- Buton de resetare
- Port HDMI
- Port MDB

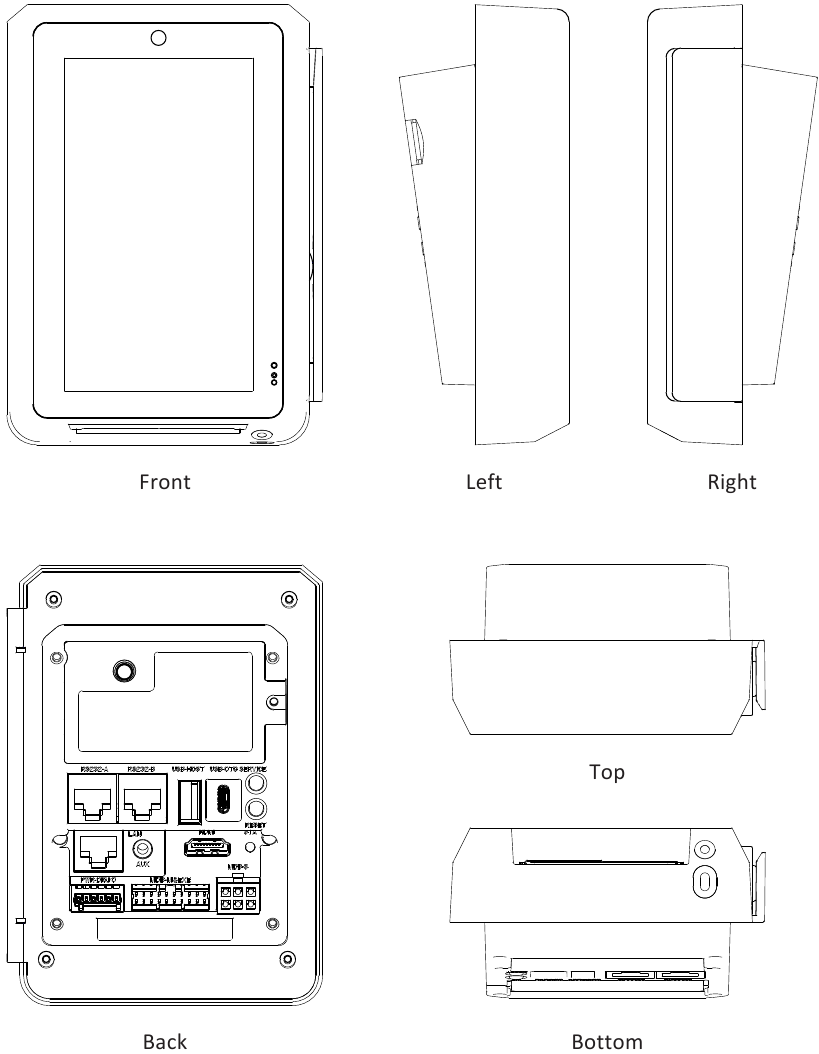

Vizualizare din toate părțile
Instalare
Carduri SAM și SIM

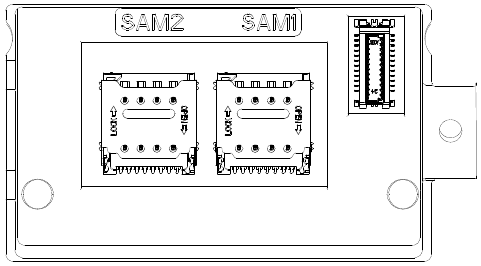

Monturi pentru carduri SAM (corpul principal)

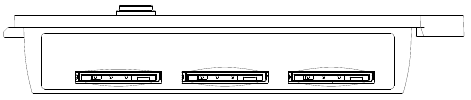

Monturi pentru carduri SAM și SIM (modul SAM)
Deșurubați modulul cardului SAM și apoi scoateți-l trăgând de crestătura de pe lateral. Pe corpul principal al IM30, există 2 sloturi pentru carduri SAM de dimensiunea micro-SIM. Deschideți suportul și introduceți cardul în slot cu colțul tăiat al cardului în dreapta sus, apoi blocați suportul cu cardul în interior.
Modulul cardului SAM vine în 3 configurații, prima nu are sloturi funcționale pentru carduri, a doua are un slot pentru carduri SIM de dimensiunea mini-SIM situat în stânga, iar ultima are încă 2 sloturi pentru carduri SAM de dimensiunea mini-SIM în dreapta slotului pentru carduri SIM. Instalați cardurile cu colțul tăiat orientat spre interior și spre dreapta.

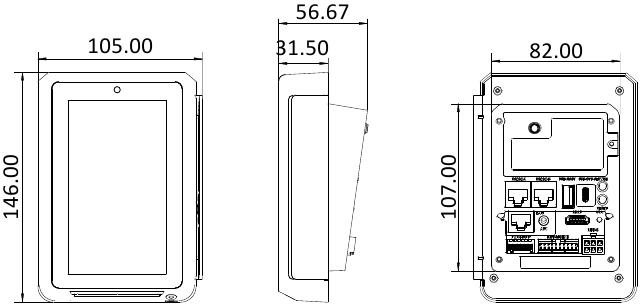

Găuri de degajare și dimensiuni
Dimensiunile dispozitivului (mm)

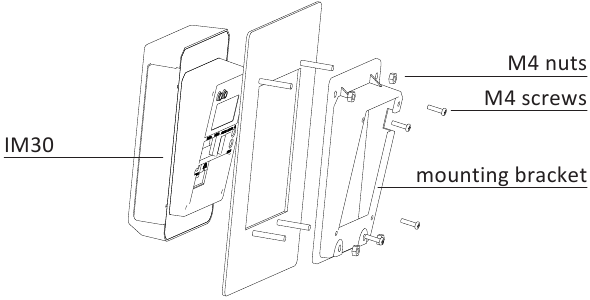

Instalarea recomandată a dispozitivului
Instalare și montare
Instrucțiuni
- Pornirea și oprirea dispozitivului
Pornire: Conectați IM30 la o sursă de alimentare prin porturile MDB, Executive sau RS232-A.
Oprire: Deconectați IM30 de la terminalul de alimentare la care este conectat. - Condiții de mediu
Temperatura de depozitare: -30°C~70°C (-22°F~158°F)
Temperatura de lucru: -20°C~70°C (-4F~158°F)
Umiditate relativă: 5%~95% (fără condens)
Întreținere și utilizare
- Dacă vreun cablu se deteriorează, căutați un înlocuitor.
- Nu introduceți materiale necunoscute în niciun port de pe IM30, deoarece acest lucru poate provoca daune grave dispozitivului.
- Dacă sunt necesare reparații, vă rugăm să contactați un tehnician profesionist în loc să încercați să le efectuați singur.
- IM30 conține caracteristici de protecție împotriva manipulării; aceste circuite se vor declanșa dacă dispozitivul este dezasamblat, moment în care va trebui rearmat înainte ca dispozitivul să fie gata să reia funcționarea.
- IM30 este proiectat pentru utilizare în interior; cu toate acestea, în timpul utilizării normale, suprafața sa trebuie menținută curată de murdărie și posibili contaminanți lichizi.
- Deși IM30 este proiectat să reziste la pătrunderea prafului și a lichidelor, nu este proiectat să reziste la lichide sub presiune, cum ar fi furtunurile de apă. Țineți spatele dispozitivului departe de praf și lichide cât mai mult posibil.
- Asigurați-vă că diferitele cabluri se conectează pentru a furniza tensiunile adecvate la pinii corespunzători.
