PAX IM30 - Pos Terminal Tez sozlash bo'yicha qo'llanma
Mundarija
Quyidagi elementlar sizning POS terminalingiz bilan birga keladi. Agar biron bir element yetishmasa, dileringizga murojaat qiling.
| Nomi | Miqdori |
| IM30 POS terminali | 1 |
| IM30 o'rnatish braketi | 1 |
| M4 gaykalari | 4 |
| M4 vintlari | 4 |
| IM30 Tez sozlash bo'yicha qo'llanma | 1 |
Mahsulot tavsifi

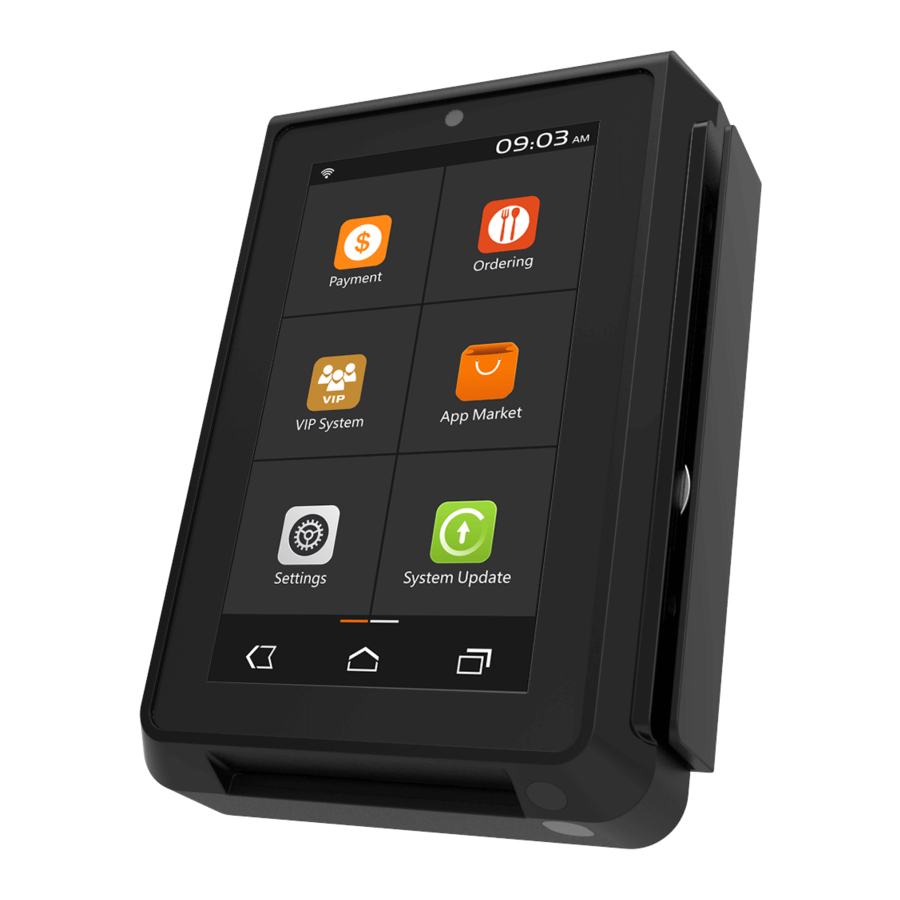

Old ko'rinish
- LCD sensorli ekran
- old tomonga qaragan kamera
- magnitli karta o'quvchi
- smart karta o'quvchi
- kodni skanerlash kamerasi
- kamera joylashuv chirog'i
- holat indikatori
- kontaktlarsiz karta interfeysi
Orqa ko'rinish
- RS232-A (qurilma)
- RS232-B (xost)
- yordamchi uyasi (mikrofon + karnay)
- Ethernet porti
- raqamli I/O
- Executive/MDB porti
- 3G/4G antenna (ixtiyoriy)
- SAM karta moduli
- USB Type A porti (xost)
- USB Type C porti (OTG)
- xizmat tugmasi
- qayta o'rnatish tugmasi
- HDMI porti
- MDB porti
Barcha tomonlardan ko'rinish
O'rnatish
SAM va SIM kartalar
SAM karta o'rnatgichlari (asosiy korpus)
SAM va SIM karta o'rnatgichlari (SAM moduli)
SAM karta modulini burab oching va keyin uni yon tomoniga o'rnatilgan tirqishdan ko'tarib oling. IM30 ning asosiy korpusida 2 ta micro-SIM o'lchamli SAM karta uyalari mavjud. O'rnatgichni oching va kartani uyaga kartaning qirqilgan burchagi yuqori o'ng tomonga qaratib joylashtiring, so'ngra kartani ichkarida qulflang.
SAM karta moduli 3 xil konfiguratsiyada keladi, birinchisi hech qanday funktsional karta uyalariga ega emas, ikkinchisi chap tomonda joylashgan mini-SIM o'lchamli SIM karta uyasiga ega va oxirgisi SIM karta uyasining o'ng tomonida qo'shimcha 2 ta mini-SIM o'lchamli SAM karta uyalariga ega. Kartalarni qirqilgan burchagi ichkariga va o'ngga qaratib o'rnating.
Teshiklar va o'lchamlar
Qurilma o'lchamlari (mm)
Tavsiya etilgan qurilmani o'rnatish
O'rnatish va mahkamlash
Ko'rsatmalar
- Qurilmani yoqish va o'chirish
Yoqish: IM30 ni MDB, Executive yoki RS232-A portlari orqali quvvat manbaiga ulang.
O'chirish: IM30 ni ulangan quvvat terminalidan uzing. - Atrof-muhit sharoitlari
Saqlash harorati: -30°C~70°C (-22°F~158°F)
Ishlash harorati: -20°C~70°C (-4F~158°F)
Nisbiy namlik: 5%~95% (kondensatsiya yo'q)
Xizmat ko'rsatish va foydalanish
- Agar biron bir kabel shikastlansa, almashtirishni so'rang.
- IM30 dagi hech qanday portga noma'lum materiallarni kiritmang, bu qurilmaga jiddiy zarar etkazishi mumkin.
- Agar ta'mirlash zarur bo'lsa, iltimos, ularni o'zingiz qilishga urinmang, balki professional texnik bilan bog'laning.
- IM30 buzilishdan himoya qilish xususiyatlarini o'z ichiga oladi; agar qurilma qismlarga ajratilsa, bu zanjirlar ishga tushadi, shundan so'ng qurilma ishlashni davom ettirishga tayyor bo'lishidan oldin qayta qurollantirilishi kerak.
- IM30 ichki makonda foydalanish uchun mo'ljallangan; ammo, normal foydalanish vaqtida uning yuzasi har doim kir va mumkin bo'lgan suyuqlik ifloslantiruvchi moddalardan toza bo'lishi kerak.
- IM30 chang va suyuqliklarning kirib kelishiga qarshi turishga mo'ljallangan bo'lsa-da, u suv shlanglari kabi bosimli suyuqliklarga qarshi turishga mo'ljallanmagan. Qurilmaning orqa tomonini iloji boricha chang va suyuqliklardan uzoqroq tuting.
- Turli kabellar tegishli kuchlanishlarni tegishli pinlarda ta'minlash uchun ulanglanganligiga ishonch hosil qiling.
Manbalar
Qo'llanmani yuklab olish
Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.
PAX IM30 - Pos Terminal Tez sozlash bo'yicha qo'llanma ni yuklab olish
