INTRODUKSJON

Denne profesjonelle rørforsterkeren er utviklet for å møte de nøyaktige spesifikasjonene til Edward Van Halen, en av de sanne levende legendene innen rockegitar. 15-watts 5150III LBX-S forsterkerhodets tokanalsfunksjoner leverer uberørt ren tone og voldsom forsterkning, og inspirerer til ubegrenset kunstnerisk uttrykk.
Med slik voldsom tone og kompromissløs konstruksjon, er resultatet fenomenal EVH-ytelse i mange år fremover. Spesielle funksjoner i denne karakteristiske forsterkeren inkluderer to konsentriske forsterknings- og volumkontroller for presis og uavhengig kontroll av de rene (grønne) og full-burn (røde) kanalene, sammen med et svart kontrollpanel, svart metallgrill med EVH-stripet motiv og mer.

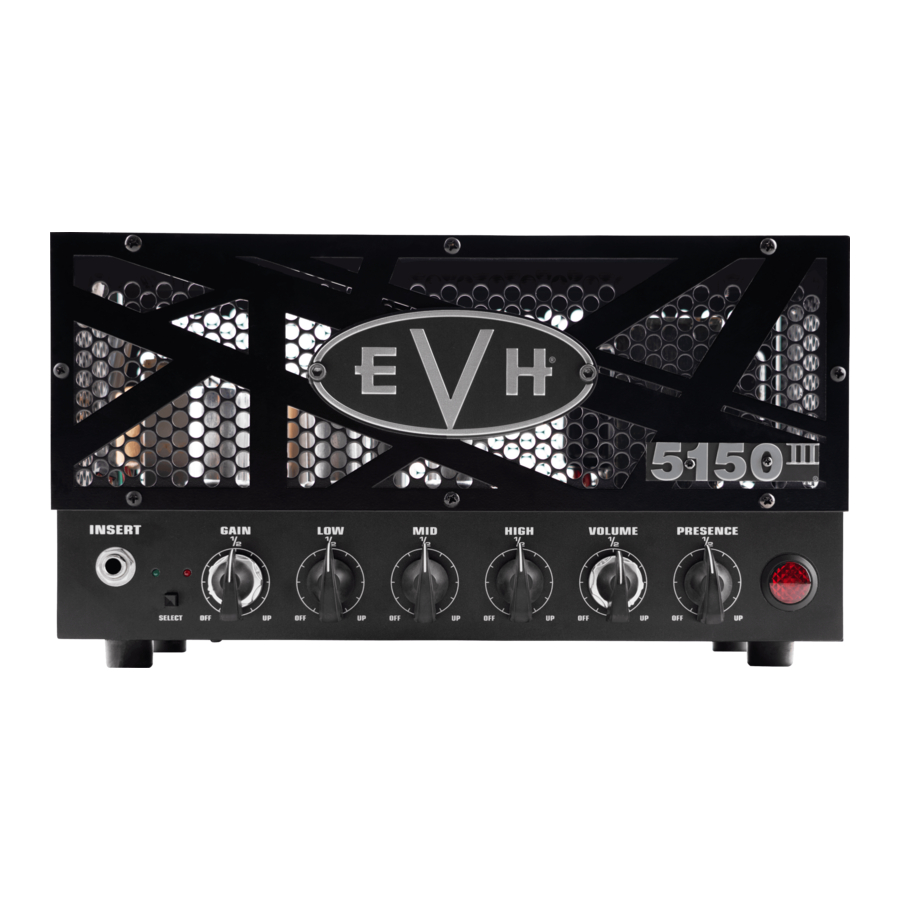

KONTROLLPANELFUNKSJONER

1. INSERT: Plugg gitaren inn her kun ved bruk av en høykvalitets skjermet instrumentkabel.
2. SELECT: Trykknapp i posisjon (GRØNN) velger ren kanal; ute-posisjon (RØD) velger full-burn kanal.
3. GAIN: Doble konsentriske forsterkningskontroller. Indre runde knotten styrer ren kanal (GRØNN) forsterkning; ytre "chicken-head"-knotten styrer full-burn kanal (RØD) forsterkning.
4. LOW, MID, HIGH: Lav-, mellom- og høyfrekvente tonekontroller.
5. VOLUME: Doble konsentriske volumkontroller. Indre runde knotten styrer ren kanal (GRØNN) volum; ytre "chicken-head"-knotten styrer full-burn kanal (RØD) volum.
6. PRESENCE: Ultrahøyfrekvent tonekontroll for begge kanaler.
7. POWER LAMP: Indikerer at forsterkeren er på når den lyser.

FUNKSJONER PÅ BAKPANELET

8. POWER INPUT: Koble den medfølgende strømledningen til et jordet uttak i samsvar med spennings- og frekvensvurderingene som er oppført på forsterkerens bakpanel.
9. FUSE: Når strømmen er frakoblet, må du bare bytte ut en sprengt sikring med en av typen og vurderingen som er spesifisert på forsterkerens bakpanel.
10. POWER: Slår forsterkeren på og av. Når du først slår på forsterkeren, la OPERATE/STANDBY (K)-bryteren stå i STANDBY (ned) posisjon i 30 sekunder mens rørene varmes opp, og sett deretter bryteren til OPERATE (opp) posisjon for å ta forsterkeren ut av STANDBY-modus. Før du slår POWER-bryteren av (ned-posisjon), sett forsterkeren i STANDBY-modus i 10 sekunder
11. OPERATE/STANDBY: Når du tar en pause fra å spille og før du slår av forsterkeren som nevnt ovenfor (J), sett forsterkeren i STANDBY-modus – noe som bidrar til å forlenge rørets levetid – ved å sette denne bryteren i STANDBY (ned) posisjon. Sett bryteren tilbake til OPERATE (opp) posisjon når du gjenopptar spillet etter en pause. Også som nevnt ovenfor (J), bør forsterkeren forbli i STANDBY-modus i 30 sekunder etter første oppstart.
12. POWER LEVEL: FULL posisjon gir maksimal utgangseffekt; 1/4 posisjon reduserer effekten til ca. fire watt.
13. ADJUST BIAS/BIAS TEST POINTS: IKKE BRUKERVEDLIKEHOLD. Disse funksjonene skal kun brukes av en autorisert servicetekniker for å justere forspenningen til forsterkerrørene.
14. EFFECTS LOOP: Koble SEND til effekter-inngang og RETURN til effekter-utgang.
15. FOOTSWITCH: Koble den medfølgende fotbryteren med én knapp her for kanalbytte (overstyrer bryteren på frontpanelet).
16. RESONANCE: Justerer effektforsterkerens lavfrekvente respons.
17. LOAD IMPEDANCE: Velger utgangsimpedans (4, 8 eller 16 ohm) for å matche høyttalerbelastningen.
18. SPEAKER OUTPUT: For tilkobling til høyttalerkabinett.
    MERK: En høyttaler må alltid være koblet til høyttaleruttaket når forsterkeren er på, ellers kan det oppstå skade. Slå av forsterkeren eller sett den i STANDBY (K) når du endrer høyttalertilkoblinger eller impedansinnstillinger.
19. LED ON/OFF (IKKE VIST): Trykk på den forsunkne knappen på siden av kabinettet for å lyse opp grønn og rød kanalbelysning.

For å unngå fare for elektrisk støt, må du ikke koble til strømnettet mens toppdekselet er fjernet.

SPESIFIKASJONER

Produktspesifikasjoner kan endres uten varsel.
