ВЪВЕДЕНИЕ

Този професионален лампов усилвател е разработен, за да отговори на взискателните спецификации на Edward Van Halen, една от истинските живи легенди на рок китарата. Двуканалните характеристики на 15-ватовата глава на усилвателя 5150III LBX-S осигуряват безупречен чист тон и свирепа печалба, вдъхновяващи неограничено артистично изразяване.
С такъв свиреп тон и безкомпромисна конструкция, резултатът е феноменално EVH изпълнение за години напред. Специалните характеристики на този отличителен усилвател включват двойни концентрични контроли за усилване и сила на звука за прецизен и независим контрол на чистите (зелени) и пълно изгаряне (червени) канали, заедно с черен контролен панел, черна метална решетка с EVH мотив на райета и други.

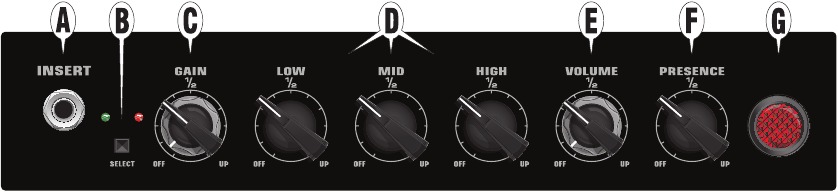

ХАРАКТЕРИСТИКИ НА КОНТРОЛНИЯ ПАНЕЛ

1. INSERT: Включете китарата тук, като използвате само висококачествен екраниран инструментен кабел.
2. SELECT: Бутон в позиция (GREEN) избира чист канал; външна позиция (RED) избира канал за пълно изгаряне.
3. GAIN: Двойни концентрични контроли за усилване. Вътрешното кръгло копче контролира усилването на чистия канал (GREEN); външното копче "chicken-head" контролира усилването на канала за пълно изгаряне (RED).
4. LOW, MID, HIGH: Контроли за ниски, средни и високи честоти.
5. VOLUME: Двойни концентрични контроли за сила на звука. Вътрешното кръгло копче контролира силата на звука на чистия канал (GREEN); външното копче "chicken-head" контролира силата на звука на канала за пълно изгаряне (RED).
6. PRESENCE: Контрол на ултра-високите честоти за двата канала.
7. POWER LAMP: Показва, че усилвателят е включен, когато свети.

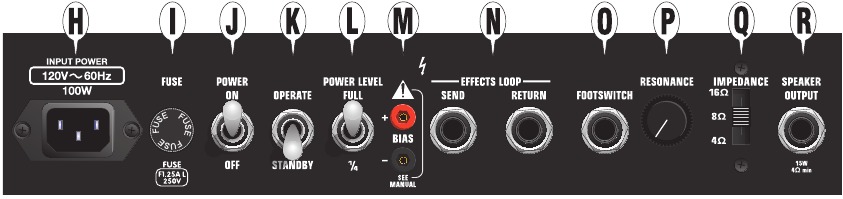

ХАРАКТЕРИСТИКИ НА ЗАДНИЯ ПАНЕЛ

8. POWER INPUT: Свържете включения захранващ кабел към заземен контакт в съответствие с номиналните стойности на напрежение и честота, посочени на задния панел на усилвателя.
9. FUSE: При изключено захранване, заменете изгорял предпазител само с такъв от типа и номиналната стойност, посочени на задния панел на усилвателя.
10. POWER: Включва и изключва усилвателя. Когато включвате усилвателя за първи път, оставете превключвателя OPERATE/STANDBY (K) в положение STANDBY (надолу) за 30 секунди, докато лампите се затоплят, след това поставете превключвателя в положение OPERATE (нагоре), за да извадите усилвателя от режим STANDBY. Преди да изключите превключвателя POWER (позиция надолу), поставете усилвателя в режим STANDBY за 10 секунди
11. OPERATE/STANDBY: Когато си почивате от свирене и преди да изключите усилвателя, както е отбелязано по-горе (J), поставете усилвателя в режим STANDBY—което помага да се удължи живота на лампите—като поставите този превключвател в положение STANDBY (надолу). Върнете превключвателя в положение OPERATE (нагоре), когато възобновите свиренето след почивка. Също така, както е отбелязано по-горе (J), усилвателят трябва да остане в режим STANDBY за 30 секунди след първоначалното включване.
12. POWER LEVEL: Позицията FULL осигурява максимална изходна мощност; позицията 1/4 намалява мощността до приблизително четири вата.
13. ADJUST BIAS/BIAS TEST POINTS: НЕ СЕ ОБСЛУЖВА ОТ ПОТРЕБИТЕЛЯ. Тези функции трябва да се използват само от оторизиран сервизен техник за регулиране на отклонението на лампите на усилвателя.
14. EFFECTS LOOP: Свържете SEND към вход за ефекти и RETURN към изход за ефекти.
15. FOOTSWITCH: Свържете включения крачен превключвател с един бутон тук за превключване на канали (замества превключвателя на предния панел).
16. RESONANCE: Регулира нискочестотната характеристика на усилвателя на мощността.
17. LOAD IMPEDANCE: Избира изходния импеданс (4, 8 или 16 ома), за да съответства на натоварването на високоговорителя.
18. SPEAKER OUTPUT: За свързване към кутия на високоговорителя.
    ЗАБЕЛЕЖКА: Винаги трябва да бъде включен високоговорител в жака за високоговорител, когато усилвателят е включен, в противен случай може да възникне повреда. Изключете усилвателя или го поставете в STANDBY (K), когато променяте връзките на високоговорителите или настройките на импеданса.
19. LED ON/OFF (НЕ Е ПОКАЗАНО): Натиснете вдлъбнатия бутон отстрани на шасито, за да осветите зелената и червената подсветка на канала.

За да предотвратите опасност от токов удар, не свързвайте към електрическата мрежа, докато горният капак е свален.

СПЕЦИФИКАЦИИ

Product specifications subject to change without notice. (Спецификациите на продукта подлежат на промяна без предизвестие.)
