EVH 5150III EL34 - Ръководство за комбиниран усилвател 2x12

ВЪВЕДЕНИЕ

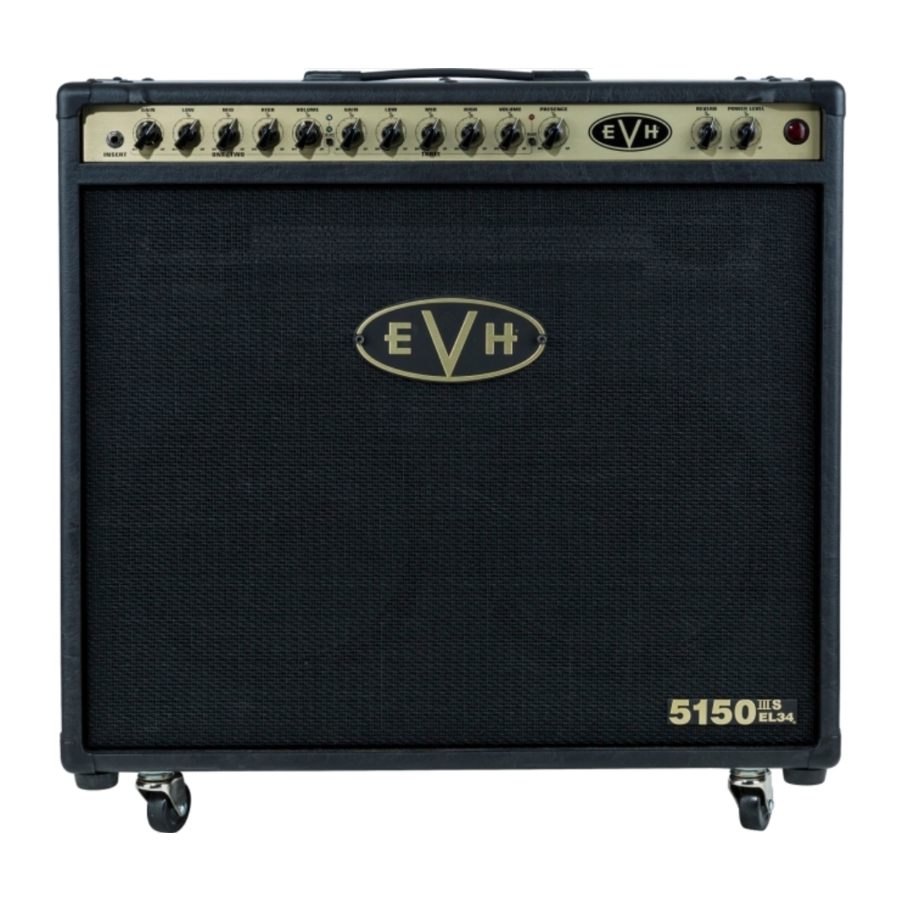

Този професионален лампов усилвател отговаря на прецизните спецификации на Edward Van Halen, една от истинските живи легенди на рок китарата. Комбинираният усилвател 5150III EL34 2x12 е допълнение към 6L6 2x12 версията, с нови функции, които ще вдъхновят неограничено артистично изразяване, включително "по-чист" канал едно и по-компресиран тон и насищане от съчетаните JJ EL34 лампи. С такъв яростен тон и безкомпромисна конструкция, резултатът е феноменално EVH изпълнение за години напред. Други отличителни характеристики на този свиреп усилвател включват ултра-високо усилващ предусилвател, специално настроен за максимално хармонично съдържание, черно-златен EVH мотив и много други.

ПРЕДЕН ПАНЕЛ

1. INPUT: Включете инструмент тук. Използвайте само висококачествен екраниран инструментален кабел.
2. CHANNEL ONE/TWO GAIN: Двойни концентрични контроли за усилване. Вътрешното кръгло копче контролира канал едно (чист); външното копче "chicken-head" контролира канал две (средно усилване).
3. CHANNEL ONE/TWO LOW/MID/HIGH: Контроли за ниски, средни и високи честоти за канал едно (чист) и канал две (средно усилване).
4. CHANNEL ONE/TWO VOLUME: Двойни концентрични контроли за сила на звука. Вътрешното кръгло копче контролира силата на звука на канал едно (чист); външното копче "chicken-head" контролира силата на звука на канал две (средно усилване). Забележка: За по-чист звук от канали едно и две, настройте тези контроли за сила на звука на техния максимум, след което увеличете контролите за усилване (B) от техните минимални настройки до желаното ниво.
5. CHANNEL ONE/TWO SELECT: Моментен бутон последователно избира канал едно (чист, зелен светодиод) и канал две (средно усилване, син светодиод).
6. 2 CHANNEL THREE GAIN: Контрол на усилването на предусилвателя за канал три с високо усилване. По-високите настройки на това копче ще увеличат изкривяването на предусилвателя.
7. CHANNEL THREE LOW/MID/HIGH: Контроли за ниски, средни и високи честоти за канал три с високо усилване.
8. CHANNEL THREE VOLUME: Контрол на усилването след предусилвателя за канал три с високо усилване.
9. CHANNEL THREE SELECT: Моментен бутон избира канал три (високо усилване, червен светодиод). Състоянието на канал едно или канал две се запомня при връщане от канал три към канал едно/две select (E).
10. PRESENCE: Контрол на тона за ултра-високи честоти за всички три канала.
11. REVERB: Регулира нивото на реверберация за всички три канала. Реверберацията може да се включва/изключва от крачния превключвател (T).
12. POWER LEVEL: Регулира изходната мощност на усилвателя от 1 до 50 вата, като същевременно поддържа същите тонални характеристики.
13. POWER LAMP: Светва, когато усилвателят е включен.

ЗАДЕН ПАНЕЛ

14. POWER INPUT: Свържете включения захранващ кабел към усилвателя тук, в съответствие с номиналните стойности на напрежението и честотата, посочени на задния панел на усилвателя. O. FUSE: Заменете само с предпазител със същия номинал.
15. POWER: Включва и изключва усилвателя. След като завъртите този превключвател на ON (включено), изчакайте 30 секунди лампите да загреят, след което завъртете превключвателя STANDBY (O) на ON (включено), за да извадите усилвателя от режим STANDBY (готовност). Когато изключвате усилвателя, поставете усилвателя в режим STANDBY (готовност), като завъртите превключвателя STANDBY (готовност) на OFF (изключено) за 10 секунди, преди да завъртите превключвателя POWER (захранване) на OFF (изключено).
16. STANDBY: Поставете този превключвател в положение OFF (изключено), за да поставите усилвателя в режим STANDBY (готовност). Това трябва да се направи, когато си почивате от свирене или преди да изключите усилвателя (както е описано по-горе в точка "N"). Използването на режим STANDBY (готовност) удължава живота на лампите.
17. HEADPHONES: Свържете слушалки тук (автоматично заглушава изхода на високоговорителя).
18. MIDI IN: Свържете MIDI контролер тук, за да активирате MIDI-управляван избор на канал и байпас на ефекти (вижте раздела "MIDI Setup and Use" (Настройка и използване на MIDI) на следващата страница).
19. FOOTSWITCH: Свържете включения крачен превключвател (вижте илюстрацията по-долу) тук. Крачният превключвател позволява лесен избор на всеки от трите канала и реверберация. Зелените, сините и червените светодиоди на крачния превключвател съответстват на светодиодите на канала на предния панел на усилвателя. Лилавият светодиод в най-десния край светва, когато реверберацията е активна.

20. EFFECTS LOOP: Свържете SEND (изпращане) към вход на външен ефект; свържете RETURN (връщане) към изход на външен ефект.
21. PREAMP OUT: Свържете към връщането на ефектите на друг усилвател или към входа на усилвателя на мощност за едновременно използване на няколко усилвателя. Този изход може да се използва и за изпращане на сигнала на предусилвателя директно към миксер.
22. RESONANCE: Регулира нискочестотната характеристика на усилвателя на мощност.
23. LOAD IMPEDANCE: Избира изходния импеданс на усилвателя (4, 8 или 16 ома), за да съответства на натоварването на високоговорителя.
24. ЗАБЕЛЕЖКА: Корпусът на високоговорителя 5150III 212ST (препоръчителен) има импеданс 16 ома. Когато използвате корпуса на високоговорителя 5150III 212ST, настройте превключвателя LOAD IMPEDANCE (импеданс на натоварване) на "16Ω."
25. SPEAKER OUTPUTS: За свързване към шкаф(и) за високоговорители. Всеки жак може да се използва, когато се използва само един шкаф за високоговорители. Пет различни конфигурации на високоговорителите са изброени по-долу.
    Използвайте само висококачествени неекранирани кабели за високоговорители.

ЗАБЕЛЕЖКА: Винаги трябва да бъде включен високоговорител в един от жаковете за високоговорители, когато усилвателят е включен, в противен случай може да възникне повреда. Изключете усилвателя или го поставете в режим на готовност (standby mode), когато променяте връзките на високоговорителите или настройките на импеданса.

КОНФИГУРАЦИИ НА ВИСОКОГОВОРИТЕЛИТЕ

НАСТРОЙКА И ИЗПОЛЗВАНЕ НА MIDI

ИЗБОР НА MIDI КАНАЛ

1. Натиснете едновременно двата бутона за избор на канал (E и I), за да инициирате MIDI "learning mode" ("режим на обучение"). Светодиодът на текущия канал на усилвателя ще започне да мига.
2. Изпратете произволно съобщение за промяна на програмата на произволен канал от MIDI контролер към усилвателя. Светодиодът на канал едно (зелен) ще започне да мига, освен ако съобщението за промяна на програмата не е било предварително присвоено на различен канал на усилвателя (в който случай светодиодът за предварително присвоения канал ще започне да мига).
3. Изберете целевия канал на усилвателя (един, два или три), като използвате бутоните за избор на канал (E и I). Всичките три светодиода на канала на усилвателя ще светнат за кратко, за да покажат дали присвояването на канала на усилвателя е променено за изпратеното съобщение за промяна на програмата (ако присвояването на канала на усилвателя не е променено - което би било случаят при присвояване на канал едно на усилвателя към съобщение за промяна на програмата за първи път - трите светодиода на канала на усилвателя няма да светнат за кратко, защото присвояването на канала на усилвателя не е променено от присвояването по подразбиране на канал едно на усилвателя).

   Ако съобщението за промяна на програмата е в момента присвоено на канал едно на усилвателя (по подразбиране), бутонът за избор на канал едно/две (E) трябва да бъде натиснат два пъти, за да изберете канал две на усилвателя. Ако съобщението за промяна на програмата е в момента присвоено на канал две на усилвателя, бутонът за избор на канал едно/две (E) трябва да бъде натиснат два пъти, за да изберете канал едно на усилвателя.
4. Повторете стъпки две и три за всеки канал на усилвателя, ако желаете. За по-голяма гъвкавост, няколко съобщения за промяна на програмата могат да бъдат присвоени и на един и същ канал на усилвателя.

   Забележете, че крачният превключвател може да се използва за временно промяна на каналите по всяко време по време на MIDI настройката; това няма да има ефект върху запазването на присвояванията на каналите на усилвателя. Всички промени в присвояването на каналите трябва да бъдат направени с помощта на бутоните за избор на канал на предния панел (E и I).
5. Когато настройката на MIDI съобщението за промяна на програмата е завършена, излезте от "learning mode" ("режим на обучение"), като натиснете едновременно двата бутона за избор на канал на предния панел (E и I). Усилвателят вече е настроен да превключва към целевите канали, когато избраните съобщения за промяна на програмата бъдат изпратени на избрания MIDI канал.

   Забележете, че MIDI каналът по подразбиране за усилвателя е канал едно. MIDI каналът на усилвателя може да бъде променен чрез изпращане на съобщение за промяна на програмата от всеки друг желан MIDI канал, докато сте в "learning mode" ("режим на обучение"). След това усилвателят ще отговаря само на съобщения за промяна на програмата и съобщения за промяна на управлението на този нов MIDI канал.

ИЗПОЛЗВАНЕ НА MIDI ЗА ВКЛЮЧВАНЕ/ИЗКЛЮЧВАНЕ НА РЕВЕРБЕРАЦИЯ

Не е необходима настройка. От MIDI канал едно (по подразбиране) или канала, използван за изпращане на съобщения за промяна на програмата в раздела по-горе (ако е различен от MIDI канал едно), просто изпратете съобщение за промяна на управление #85 със стойност 63 или по-малка, за да изключите реверберацията, или стойност 64 или по-голяма, за да включите реверберацията.

ИЗЧИСТВАНЕ НА ПРОГРАМИРАНИТЕ MIDI НАСТРОЙКИ

За да изчистите MIDI програмирането и да върнете усилвателя към фабричните настройки, задръжте един от бутоните CHANNEL SELECT (избор на канал) (E или I), докато включвате усилвателя.

ДОПЪЛНИТЕЛНА ИНФОРМАЦИЯ

За по-задълбочено ръководство за MIDI програмиране за усилватели от серията EVH 5150III, посетете онлайн раздела "Support" (Поддръжка) на уебсайта на EVH (evhgear.com) и щракнете върху "MIDI Programming EVH® 5150III 50W Series Amps" под заглавието "Schematics and Wiring Diagrams" (Схеми и електрически схеми).

СПЕЦИФИКАЦИИ

Product specifications subject to change without notice. (Спецификациите на продукта подлежат на промяна без предизвестие.)
