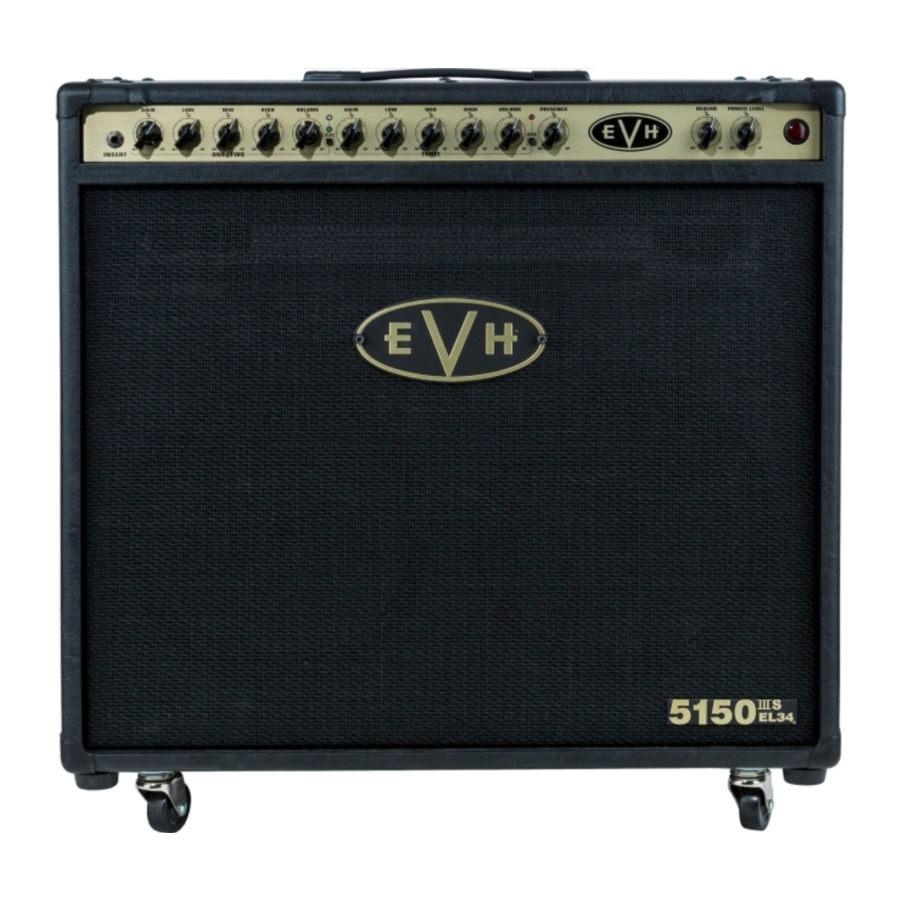

EVH 5150III EL34 - 2x12 Combo күшейткіштің нұсқаулығы

КІРІСПЕ

Бұл кәсіби толық түтікті күшейткіш рок-гитараның нағыз тірі аңыздарының бірі Эдвард Ван Халеннің дәлме-дәл сипаттамаларына сәйкес келеді. 5150III EL34 2x12 Combo күшейткіші - 6L6 2x12 нұсқасына қосымша, оның ішінде "таза" бірінші арна және сәйкес JJ EL34 түтіктерінен алынған қысылған тон мен қанықтылық сияқты шексіз көркемдік өрнекке шабыт беретін жаңа мүмкіндіктер бар. Қатты тон мен ымырасыз конструкциямен нәтижесінде көптеген жылдар бойы феноменалды EVH өнімділігі қамтамасыз етіледі. Бұл қатал күшейткіштің басқа да ерекшеліктеріне максималды гармоникалық мазмұнға арналған ультра жоғары күшейту алдын ала күшейткіш дизайны, қара және алтын түсті EVH мотиві және т.б. жатады.

АЛДЫҢҒЫ ПАНЕЛЬ

1. INPUT: Аспапты осы жерге қосыңыз. Тек жоғары сапалы қорғалған аспаптық кабельді пайдаланыңыз.
2. CHANNEL ONE/TWO GAIN: Қос концентрлі күшейтуді басқару элементтері. Ішкі дөңгелек тұтқа бірінші арнаны (таза) басқарады; сыртқы "тауық басы" тұтқасы екінші арнаны (орташа күшейту) басқарады.
3. CHANNEL ONE/TWO LOW/MID/HIGH: Бірінші арнаға (таза) және екінші арнаға (орташа күшейту) арналған төмен, орта және жоғары жиілікті тонды басқару элементтері.
4. CHANNEL ONE/TWO VOLUME: Қос концентрлі дыбыс деңгейін басқару элементтері. Ішкі дөңгелек тұтқа бірінші арнаның (таза) дыбыс деңгейін басқарады; сыртқы "тауық басы" тұтқасы екінші арнаның (орташа күшейту) дыбыс деңгейін басқарады. Ескертпе: Бірінші және екінші арналардан тазарақ дыбыс алу үшін осы дыбыс деңгейін басқару элементтерін максималды мәніне орнатыңыз, содан кейін күшейтуді басқару элементтерін (B) қажетті деңгейге дейін ең төменгі параметрлерінен жоғарылатыңыз.
5. CHANNEL ONE/TWO SELECT: Лезде әрекет ететін түйме бірінші арнаны (таза, жасыл жарықдиодты шам) және екінші арнаны (орташа күшейту, көк жарықдиодты шам) кезекпен таңдайды.
6. 2 CHANNEL THREE GAIN: Жоғары күшейту үшін арналған үшінші арнаның алдын ала күшейтуді басқару элементі. Бұл тұтқаның жоғары параметрлері алдын ала күшейтудің бұрмалануын арттырады.
7. CHANNEL THREE LOW/MID/HIGH: Жоғары күшейту үшін арналған үшінші арнаға арналған төмен, орта және жоғары жиілікті тонды басқару элементтері.
8. CHANNEL THREE VOLUME: Жоғары күшейту үшін арналған үшінші арнаның алдын ала күшейтуден кейінгі басқару элементі.
9. CHANNEL THREE SELECT: Лезде әрекет ететін түйме үшінші арнаны (жоғары күшейту, қызыл жарықдиодты шам) таңдайды. Бірінші немесе екінші арнаның күйі үшінші арнадан бірінші/екінші арнаны таңдауға (E) қайтарылған кезде есте сақталады.
10. PRESENCE: Барлық үш арнаға арналған ультра жоғары жиілікті тонды басқару элементі.
11. REVERB: Барлық үш арна үшін реверберация деңгейін реттейді. Реверберацияны аяқ қосқышынан (T) қосуға/өшіруге болады.
12. POWER LEVEL: Бірдей тондық сипаттамаларды сақтай отырып, күшейткіштің шығысын 1-ден 50 ваттқа дейін реттейді.
13. POWER LAMP: Күшейткіш қосулы болғанда жанады.

АРТҚЫ ПАНЕЛЬ

14. POWER INPUT: Қуат сымын күшейткіштің артқы панелінде көрсетілген кернеу мен жиілік рейтингтеріне сәйкес осы жерге қосыңыз. O. FUSE: Тек бірдей рейтингі бар сақтандырғышпен ауыстырыңыз.
15. POWER: Күшейткішті қосады және өшіреді. Бұл қосқышты ON күйіне ауыстырғаннан кейін, түтіктер қызғанша 30 секунд күтіңіз, содан кейін күшейткішті КҮТУ режимінен шығару үшін STANDBY қосқышын (O) ON күйіне ауыстырыңыз. Күшейткішті өшіру кезінде, POWER қосқышын OFF күйіне ауыстырмас бұрын, STANDBY қосқышын OFF күйіне 10 секундқа ауыстыру арқылы күшейткішті КҮТУ режиміне қойыңыз.
16. STANDBY: Күшейткішті КҮТУ режиміне қою үшін бұл қосқышты OFF күйіне қойыңыз. Бұл ойнаудан үзіліс жасағанда немесе күшейткішті өшірмес бұрын жасалуы керек (жоғарыдағы "N" тармағында сипатталғандай). КҮТУ режимін пайдалану түтіктің қызмет ету мерзімін ұзартады.
17. HEADPHONES: Құлаққаптарды осы жерге қосыңыз (динамиктің шығысын автоматты түрде өшіреді).
18. MIDI IN: MIDI командалық арнаны таңдауды және эффектілер контурын айналып өтуді қосу үшін MIDI контроллерін осы жерге қосыңыз (келесі беттегі "MIDI орнату және пайдалану" бөлімін қараңыз).
19. FOOTSWITCH: Қосылған аяқ қосқышын осы жерге қосыңыз (төмендегі суретті қараңыз). Аяқ қосқышы үш арнаның және реверберацияның әрқайсысын оңай таңдауға мүмкіндік береді. Жасыл, көк және қызыл аяқ қосқышының жарықдиодты шамдары күшейткіштің алдыңғы панеліндегі арнаның жарықдиодты шамдарына сәйкес келеді. Реверберация белсенді болғанда ең оң жақтағы күлгін жарықдиодты шам жанады.

20. EFFECTS LOOP: SEND-ті сыртқы эффектінің кірісіне қосыңыз; RETURN-ді сыртқы эффектінің шығысына қосыңыз.
21. PREAMP OUT: Бір уақытта бірнеше күшейткішті пайдалану үшін басқа күшейткіштің эффектілерін қайтару немесе қуат күшейткішінің кірісіне қосыңыз. Бұл шығыс алдын ала күшейткіш сигналын тікелей араластырғышқа жіберу үшін де пайдаланылуы мүмкін.
22. RESONANCE: Қуат күшейткішінің төмен жиілікті реакциясын реттейді.
23. LOAD IMPEDANCE: Динамиктің жүктемесіне сәйкес келу үшін күшейткіштің шығыс кедергісін (4, 8 немесе 16 Ом) таңдайды.
24. ЕСКЕРТПЕ: 5150III 212ST динамик корпусының (ұсынылады) кедергісі 16 Ом. 5150III 212ST динамик корпусын пайдаланған кезде, LOAD IMPEDANCE қосқышын "16Ω" күйіне орнатыңыз.
25. SPEAKER OUTPUTS: Динамик шкафына(на) қосу үшін. Тек бір динамик шкафын пайдаланған кезде кез келген ұяны пайдалануға болады. Төменде динамиктің бес түрлі конфигурациясы көрсетілген.
    Тек жоғары сапалы қорғалмаған динамик кабельдерін пайдаланыңыз.

ЕСКЕРТПЕ: Күшейткіш қосулы болғанда, динамик ұяларының біріне әрқашан динамик қосылуы керек, әйтпесе зақымдануы мүмкін. Динамиктің қосылымдарын немесе кедергі параметрлерін өзгерткен кезде күшейткішті өшіріңіз немесе күту режиміне қойыңыз.

ДИНАМИКТІҢ КОНФИГУРАЦИЯСЫ

MIDI ОРНАТУ ЖӘНЕ ПАЙДАЛАНУ

MIDI АРНАСЫН ТАҢДАУ

1. MIDI "үйрену режимін" іске қосу үшін екі арнаны ТАҢДАУ түймесін (E және I) бір уақытта басыңыз. Ағымдағы күшейткіш арнасының жарықдиодты шамы жыпылықтай бастайды.
2. MIDI контроллерінен күшейткішке кез келген қажетті арнада кез келген қажетті бағдарламаны өзгерту туралы хабарламаны жіберіңіз. Бағдарламаны өзгерту туралы хабарлама бұрын басқа күшейткіш арнасына тағайындалмаған болса, бірінші арнаның жарықдиодты шамы (жасыл) жыпылықтай бастайды (бұл жағдайда бұрын тағайындалған арнаның жарықдиодты шамы жыпылықтай бастайды).
3. Арнаны ТАҢДАУ түймелерін (E және I) пайдаланып, мақсатты күшейткіш арнасын (бірінші, екінші немесе үшінші) таңдаңыз. Егер күшейткіш арнасының тағайындалуы жіберілген бағдарламаны өзгерту туралы хабарлама үшін өзгертілген болса, күшейткіштің барлық үш арнасының жарықдиодты шамдары қысқаша жанады (егер күшейткіш арнасының тағайындалуы өзгермеген болса—бұл күшейткіштің бірінші арнасын бағдарламаны өзгерту туралы хабарламаға бірінші рет тағайындаған кезде орын алады—күшейткіш арнасының тағайындалуы әдепкі күшейткіштің бірінші арнасының тағайындалуынан өзгермегендіктен, күшейткіштің барлық үш арнасының жарықдиодты шамдары қысқаша жанбайды).

   Егер бағдарламаны өзгерту туралы хабарлама қазіргі уақытта күшейткіштің бірінші арнасына тағайындалған болса (әдепкі), күшейткіштің екінші арнасын таңдау үшін бірінші/екінші арнаны таңдау түймесін (E) екі рет басу керек. Егер бағдарламаны өзгерту туралы хабарлама қазіргі уақытта күшейткіштің екінші арнасына тағайындалған болса, күшейткіштің бірінші арнасын таңдау үшін бірінші/екінші арнаны таңдау түймесін (E) екі рет басу керек.
4. Қажет болса, күшейткіштегі әрбір арна үшін екінші және үшінші қадамдарды қайталаңыз. Үлкен икемділік үшін бірнеше бағдарламаны өзгерту туралы хабарламаларды бірдей күшейткіш арнасына тағайындауға болады.

   Ескерту, аяқ қосқышын MIDI орнату кезінде кез келген уақытта арналарды уақытша өзгерту үшін пайдалануға болады; бұл күшейткіш арнасының тағайындалуын сақтауға әсер етпейді. Барлық арнаны тағайындау өзгерістері алдыңғы панельдегі арнаны таңдау түймелерін (E және I) пайдаланып жасалуы керек.
5. MIDI бағдарламасын өзгертуді орнату аяқталған кезде, алдыңғы панельдегі екі арнаны таңдау түймесін (E және I) бір уақытта басу арқылы "үйрену режимінен" шығыңыз. Енді күшейткіш таңдалған бағдарламаны өзгерту туралы хабарламалар таңдалған MIDI арнасында жіберілген кезде мақсатты арналарға ауысу үшін орнатылды.

   Ескерту, күшейткіштің әдепкі MIDI арнасы бірінші арна болып табылады. Күшейткіштің MIDI арнасын "үйрену режимінде" кез келген басқа қажетті MIDI арнасынан бағдарламаны өзгерту туралы хабарламаны жіберу арқылы өзгертуге болады. Содан кейін күшейткіш тек сол жаңа MIDI арнасындағы бағдарламаны өзгерту туралы хабарламаларға және басқаруды өзгерту туралы хабарламаларға жауап береді.

РЕВЕРБЕРАЦИЯНЫ ҚОСУ/ӨШІРУ ҮШІН MIDI ПАЙДАЛАНУ

Орнату қажет емес. MIDI бірінші арнасынан (әдепкі) немесе жоғарыдағы бөлімдегі бағдарламаны өзгерту туралы хабарламаларды жіберу үшін пайдаланылатын арнадан (MIDI бірінші арнасынан өзгеше болса), реверберацияны өшіру үшін 63 немесе одан аз мәні бар, немесе реверберацияны қосу үшін 64 немесе одан жоғары мәні бар #85 басқаруды өзгерту туралы хабарламаны жіберіңіз.

MIDI БАҒДАРЛАМАЛЫҚ ОРНАТУЛАРДЫ ТАЗАЛАУ

MIDI бағдарламалауын тазарту және күшейткішті зауыттық әдепкі параметрлерге қайтару үшін күшейткішті қосу кезінде АРНАНЫ ТАҢДАУ түймелерінің бірін (E немесе I) басып тұрыңыз.

ҚОСЫМША АҚПАРАТ

EVH 5150III сериялы күшейткіштеріне арналған MIDI бағдарламалау бойынша толығырақ нұсқаулық алу үшін EVH веб-сайтының (evhgear.com) онлайн "Қолдау" бөліміне кіріп, "Схемалар және сымдар диаграммалары" тақырыбының астындағы "MIDI бағдарламалау EVH® 5150III 50W сериялы күшейткіштері" дегенді басыңыз.

ТЕХНИКАЛЫҚ СИПАТТАМАЛАР

Өнімнің техникалық сипаттамалары ескертусіз өзгертілуі мүмкін.
