EVH 5150III EL34 - 2x12 Combo stiprintuvo vadovas

ĮVADAS

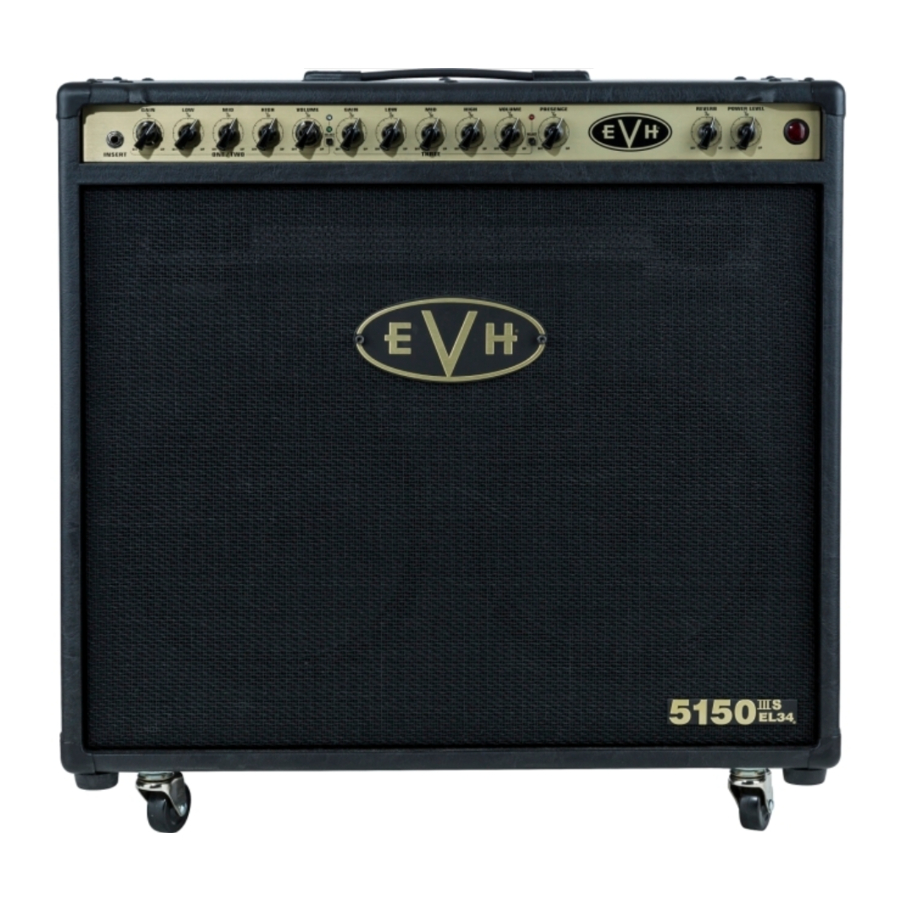

Šis profesionalus, visiškai lempinis stiprintuvas atitinka tikslias Edwardo Van Haleno, vienos iš tikrųjų gyvų roko gitaros legendų, specifikacijas. 5150III EL34 2x12 Combo stiprintuvas yra 6L6 2x12 versijos papildymas, turintis naujų funkcijų, kurios įkvėps neribotą meninę išraišką, įskaitant "švaresnį" pirmą kanalą ir labiau suspaustą toną bei sodrumą iš suderintų JJ EL34 lempų. Su tokiu aršiu tonu ir bekompromisiu dizainu, rezultatas yra fenomenalus EVH našumas ilgus metus. Kitos išskirtinės šio žiauraus stiprintuvo savybės yra itin didelio stiprinimo priešstiprintuvo dizainas, pritaikytas maksimaliam harmoniniam turiniui, juodai auksinis EVH motyvas ir daug daugiau.

PRIEKINIS SKYDELIS

1. INPUT (Įvestis): Čia prijunkite instrumentą. Naudokite tik aukštos kokybės ekranuotą instrumento kabelį.
2. CHANNEL ONE/TWO GAIN (Pirmo/antro kanalo stiprinimas): Dvigubi koncentriniai stiprinimo valdikliai. Vidinis apvalus rankenėlė valdo pirmą kanalą (švarus); išorinis "vištos galvos" rankenėlė valdo antrą kanalą (vidutinis stiprinimas).
3. CHANNEL ONE/TWO LOW/MID/HIGH (Pirmo/antro kanalo žemi/vidutiniai/aukšti): Žemų, vidutinių ir aukštų dažnių tono valdikliai pirmajam kanalui (švarus) ir antrajam kanalui (vidutinis stiprinimas).
4. CHANNEL ONE/TWO VOLUME (Pirmo/antro kanalo garsumas): Dvigubi koncentriniai garsumo valdikliai. Vidinis apvalus rankenėlė valdo pirmojo kanalo (švarus) garsumą; išorinis "vištos galvos" rankenėlė valdo antrojo kanalo (vidutinis stiprinimas) garsumą. Pastaba: Norėdami švaresnio garso iš pirmojo ir antrojo kanalų, nustatykite šiuos garsumo valdiklius į maksimalų lygį, tada pakelkite stiprinimo valdiklius (B) nuo minimalių nustatymų iki norimo lygio.
5. CHANNEL ONE/TWO SELECT (Pirmo/antro kanalo pasirinkimas): Momentinis mygtukas pakaitomis pasirenka pirmą kanalą (švarus, žalias LED) ir antrą kanalą (vidutinis stiprinimas, mėlynas LED).
6. 2 CHANNEL THREE GAIN (Trečio kanalo stiprinimas): Priešstiprintuvo stiprinimo valdiklis didelio stiprinimo trečiajam kanalui. Didesni šios rankenėlės nustatymai padidins priešstiprintuvo iškraipymą.
7. CHANNEL THREE LOW/MID/HIGH (Trečio kanalo žemi/vidutiniai/aukšti): Žemų, vidutinių ir aukštų dažnių tono valdikliai didelio stiprinimo trečiajam kanalui.
8. CHANNEL THREE VOLUME (Trečio kanalo garsumas): Po-priešstiprintuvo stiprinimo valdiklis didelio stiprinimo trečiajam kanalui.
9. CHANNEL THREE SELECT (Trečio kanalo pasirinkimas): Momentinis mygtukas pasirenka trečią kanalą (didelis stiprinimas, raudonas LED). Pirmojo arba antrojo kanalo būsena prisimenama grįžtant iš trečiojo kanalo į pirmojo/antrojo kanalo pasirinkimą (E).
10. PRESENCE (Poveikis): Itin aukšto dažnio tono valdiklis visiems trims kanalams.
11. REVERB (Aidas): Reguliuoja aido lygį visiems trims kanalams. Aidą galima įjungti/išjungti nuo kojinio jungiklio (T).
12. POWER LEVEL (Galingumo lygis): Reguliuoja stiprintuvo galią nuo 1 iki 50 vatų, išlaikant tas pačias tonines charakteristikas.
13. POWER LAMP (Maitinimo lemputė): Šviečia, kai stiprintuvas įjungtas.

GALINIS SKYDELIS

14. POWER INPUT (Maitinimo įvestis): Čia prijunkite pridedamą maitinimo laidą prie stiprintuvo, atsižvelgdami į įtampą ir dažnį, nurodytus stiprintuvo galiniame skydelyje. O. FUSE (Saugiklis): Keiskite tik tokio paties nominalo saugikliu.
15. POWER (Maitinimas): Įjungia ir išjungia stiprintuvą. Įjungę šį jungiklį į ON (ĮJUNGTA) padėtį, palaukite 30 sekundžių, kol lempos sušils, tada įjunkite STANDBY (BUDĖJIMO) jungiklį (O) į ON (ĮJUNGTA) padėtį, kad išjungtumėte stiprintuvą iš STANDBY (BUDĖJIMO) režimo. Išjungdami stiprintuvą, perjunkite stiprintuvą į STANDBY (BUDĖJIMO) režimą, perjungdami STANDBY (BUDĖJIMO) jungiklį į OFF (IŠJUNGTA) padėtį 10 sekundžių prieš perjungdami POWER (MAITINIMO) jungiklį į OFF (IŠJUNGTA) padėtį.
16. STANDBY (Budėjimo režimas): Perjunkite šį jungiklį į OFF (IŠJUNGTA) padėtį, kad perjungtumėte stiprintuvą į STANDBY (BUDĖJIMO) režimą. Tai turėtų būti daroma darant pertrauką nuo grojimo arba prieš išjungiant stiprintuvą (kaip aprašyta aukščiau punkte "N"). STANDBY (BUDĖJIMO) režimo naudojimas prailgina lempų tarnavimo laiką.
17. HEADPHONES (Ausinės): Čia prijunkite ausines (automatiškai nutildomas garsiakalbio išėjimas).
18. MIDI IN (MIDI įvestis): Čia prijunkite MIDI valdiklį, kad įgalintumėte MIDI valdomą kanalo pasirinkimą ir efektų kilpos apėjimą (žr. "MIDI sąranka ir naudojimas" skyrių kitame puslapyje).
19. FOOTSWITCH (Kojinis jungiklis): Čia prijunkite pridedamą kojinį jungiklį (žr. iliustraciją žemiau). Kojinis jungiklis leidžia lengvai pasirinkti kiekvieną iš trijų kanalų ir aidą. Žalias, mėlynas ir raudonas kojinio jungiklio šviesos diodai atitinka kanalo šviesos diodus ant stiprintuvo priekinio skydelio. Violetinis šviesos diodas dešinėje pusėje užsidega, kai aidas yra aktyvus.

20. EFFECTS LOOP (Efektų kilpa): Prijunkite SEND (SIŲSTI) prie išorinio efekto įvesties; prijunkite RETURN (GRĄŽINTI) prie išorinio efekto išvesties.
21. PREAMP OUT (Priešstiprintuvo išvestis): Prijunkite prie kito stiprintuvo efektų grąžinimo arba galios stiprintuvo įvesties, kad galėtumėte naudoti kelis stiprintuvus vienu metu. Ši išvestis taip pat gali būti naudojama siųsti priešstiprintuvo signalą tiesiai į mikšerį.
22. RESONANCE (Rezonansas): Reguliuoja galios stiprintuvo žemo dažnio atsaką.
23. LOAD IMPEDANCE (Apkrovos varža): Pasirenka stiprintuvo išėjimo varžą (4, 8 arba 16 omų), kad atitiktų garsiakalbio apkrovą.
24. PASTABA: 5150III 212ST garsiakalbio korpusas (rekomenduojamas) turi 16 omų varžą. Naudodami 5150III 212ST garsiakalbio korpusą, nustatykite LOAD IMPEDANCE (APKROVOS VARŽA) jungiklį į "16Ω."
25. SPEAKER OUTPUTS (Garsiakalbio išvestys): Skirtos prijungti prie garsiakalbio spintos (-ų). Bet kurią jungtį galima naudoti, kai naudojama tik viena garsiakalbio spinta. Žemiau pateikti penki skirtingi garsiakalbio konfigūracijos.
    Naudokite tik aukštos kokybės neekranuotus garsiakalbio kabelius.

PASTABA: Kai stiprintuvas įjungtas, garsiakalbis visada turi būti prijungtas prie vienos iš garsiakalbio jungčių, kitaip gali įvykti gedimas. Išjunkite stiprintuvą arba perjunkite jį į budėjimo režimą, kai keičiate garsiakalbio jungtis arba varžos nustatymus.

GARSIKALBIO KONFIGŪRACIJOS

MIDI SĄRANKA IR NAUDOJIMAS

MIDI KANALO PASIRINKIMAS

1. Vienu metu paspauskite abu kanalo SELECT (PASIRINKTI) mygtukus (E ir I), kad įjungtumėte MIDI "mokymosi režimą" ("learning mode"). Dabartinio stiprintuvo kanalo šviesos diodas pradės mirksėti.
2. Išsiųskite bet kurį norimą programos keitimo pranešimą bet kuriuo norimu kanalu iš MIDI valdiklio į stiprintuvą. Pirmojo kanalo šviesos diodas (žalias) pradės mirksėti, nebent programos keitimo pranešimas anksčiau buvo priskirtas kitam stiprintuvo kanalui (tokiu atveju pradės mirksėti anksčiau priskirto kanalo šviesos diodas).
3. Pasirinkite tikslinį stiprintuvo kanalą (vieną, du ar tris) naudodami kanalo SELECT (PASIRINKTI) mygtukus (E ir I). Visi trys stiprintuvo kanalų šviesos diodai trumpai užsidegs, kad parodytų, ar stiprintuvo kanalo priskyrimas buvo pakeistas išsiųstam programos keitimo pranešimui (jei stiprintuvo kanalo priskyrimas nebuvo pakeistas, o tai būtų tuo atveju, kai pirmą kartą priskiriate pirmą stiprintuvo kanalą programos keitimo pranešimui, visi trys stiprintuvo kanalų šviesos diodai trumpai neužsidegs, nes stiprintuvo kanalo priskyrimas nepasikeitė nuo numatytojo pirmojo stiprintuvo kanalo priskyrimo).

   Jei programos keitimo pranešimas šiuo metu priskirtas pirmajam stiprintuvo kanalui (numatytasis), kanalo vieno/dviejų pasirinkimo mygtukas (E) turi būti paspaustas du kartus, kad būtų pasirinktas antras stiprintuvo kanalas. Jei programos keitimo pranešimas šiuo metu priskirtas antram stiprintuvo kanalui, kanalo vieno/dviejų pasirinkimo mygtukas (E) turi būti paspaustas du kartus, kad būtų pasirinktas pirmas stiprintuvo kanalas.
4. Pakartokite antrą ir trečią veiksmus kiekvienam stiprintuvo kanalui, jei pageidaujate. Siekiant didesnio lankstumo, keli programos keitimo pranešimai taip pat gali būti priskirti tam pačiam stiprintuvo kanalui.

   Atminkite, kad kojinis jungiklis gali būti naudojamas laikinai pakeisti kanalus bet kuriuo metu MIDI sąrankos metu; tai neturės jokios įtakos stiprintuvo kanalų priskyrimų išsaugojimui. Visi kanalo priskyrimo pakeitimai turi būti atliekami naudojant priekinio skydelio kanalo pasirinkimo mygtukus (E ir I).
5. Kai MIDI programos keitimo sąranka bus baigta, išeikite iš "mokymosi režimo" ("learning mode") vienu metu paspausdami abu priekinio skydelio kanalo pasirinkimo mygtukus (E ir I). Dabar stiprintuvas yra nustatytas perjungti į tikslinius kanalus, kai tik pasirinkti programos keitimo pranešimai bus išsiųsti pasirinktu MIDI kanalu.

   Atminkite, kad numatytasis stiprintuvo MIDI kanalas yra pirmas kanalas. Stiprintuvo MIDI kanalą galima pakeisti siunčiant programos keitimo pranešimą iš bet kurio kito norimo MIDI kanalo, kai esate "mokymosi režime" ("learning mode"). Tada stiprintuvas reaguos tik į programos keitimo pranešimus ir valdymo keitimo pranešimus tuo nauju MIDI kanalu.

MIDI NAUDOJIMAS AIDUI ĮJUNGTI/IŠJUNGTI

Jokios sąrankos nereikia. Iš pirmojo MIDI kanalo (numatytasis) arba kanalo, naudojamo programos keitimo pranešimams siųsti aukščiau esančiame skyriuje (jei skiriasi nuo pirmojo MIDI kanalo), tiesiog išsiųskite valdymo keitimo #85 pranešimą, kurio vertė yra 63 arba mažesnė, kad išjungtumėte aidą, arba vertė 64 arba didesnė, kad įjungtumėte aidą.

MIDI PROGRAMUOTŲ SĄRANKŲ IŠVALYMAS

Norėdami išvalyti MIDI programavimą ir grąžinti stiprintuvą į gamyklinius numatytuosius nustatymus, įjungdami stiprintuvą palaikykite nuspaudę vieną iš CHANNEL SELECT (KANALO PASIRINKIMO) mygtukų (E arba I).

DAUGIAU INFORMACIJOS

Norėdami gauti išsamesnį EVH 5150III serijos stiprintuvų MIDI programavimo vadovą, apsilankykite EVH svetainės (evhgear.com) internetiniame skyriuje "Support" (Palaikymas) ir spustelėkite "MIDI Programming EVH® 5150III 50W Series Amps" (MIDI programavimas EVH® 5150III 50W serijos stiprintuvams) po antrašte "Schematics and Wiring Diagrams" (Schemos ir laidų schemos).
