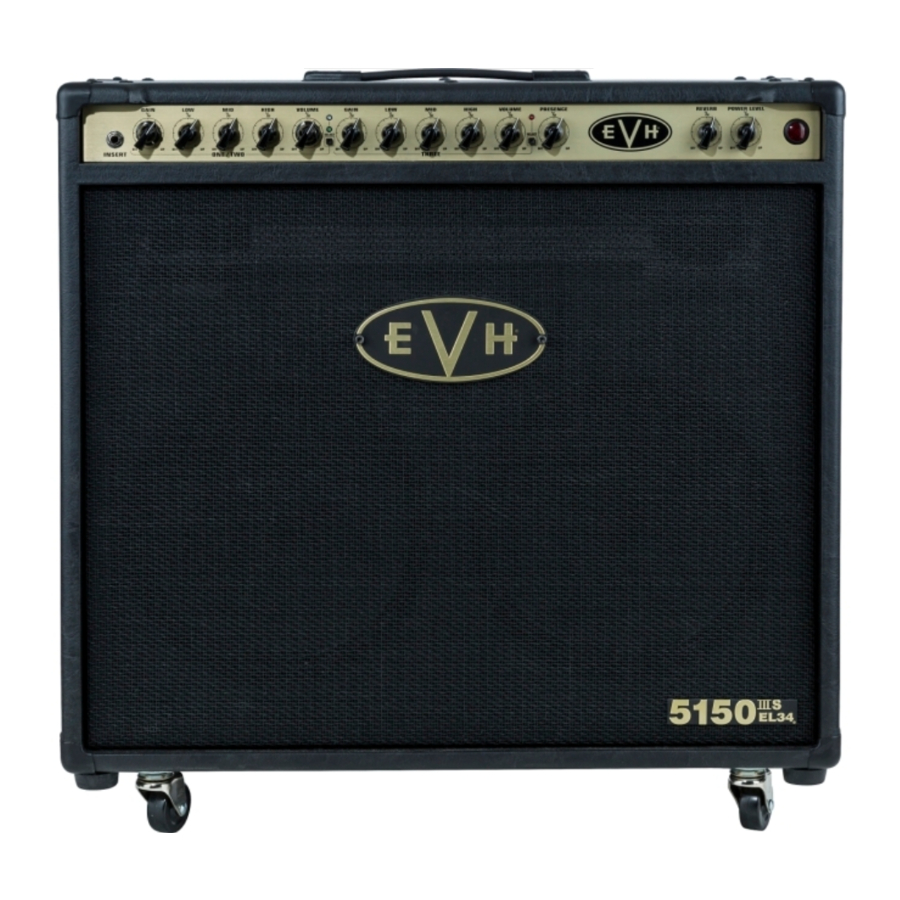

Manualul amplificatorului combo EVH 5150III EL34 - 2x12

INTRODUCERE

Acest amplificator profesional integral cu tuburi respectă specificațiile exacte ale lui Edward Van Halen, una dintre adevăratele legende vii ale chitarei rock. Amplificatorul combo 5150III EL34 2x12 este o completare a versiunii 6L6 2x12, cu caracteristici noi care vor inspira expresie artistică nelimitată, inclusiv un canal unu mai „curat” și un ton și o saturație mai comprimate de la tuburile JJ EL34 asortate. Cu un ton atât de puternic și o construcție fără compromisuri, rezultatul este o performanță EVH fenomenală pentru mulți ani de acum încolo. Alte caracteristici distinctive ale acestui amplificator feroce includ un design de preamplificator cu câștig ultra-înalt, personalizat pentru un conținut armonic maxim, un motiv EVH negru și auriu și multe altele.

PANOU FRONTAL

1. INPUT: Conectați un instrument aici. Utilizați numai un cablu de instrument ecranat de înaltă calitate.
2. CHANNEL ONE/TWO GAIN: Comenzi de câștig duale concentrice. Butonul rotund interior controlează canalul unu (curat); butonul exterior tip „cap de pui” controlează canalul doi (câștig mediu).
3. CHANNEL ONE/TWO LOW/MID/HIGH: Comenzi de ton de frecvență joasă, medie și înaltă pentru canalul unu (curat) și canalul doi (câștig mediu).
4. CHANNEL ONE/TWO VOLUME: Comenzi de volum duale concentrice. Butonul rotund interior controlează volumul canalului unu (curat); butonul exterior tip „cap de pui” controlează volumul canalului doi (câștig mediu). Notă: Pentru un sunet mai curat de la canalele unu și doi, setați aceste comenzi de volum la maxim, apoi ridicați comenzile de câștig (B) de la setările lor minime la nivelul dorit.
5. CHANNEL ONE/TWO SELECT: Butonul momentan selectează alternativ canalul unu (curat, LED verde) și canalul doi (câștig mediu, LED albastru).
6. 2 CHANNEL THREE GAIN: Control de câștig al preamplificatorului pentru canalul trei cu câștig mare. Setările mai mari ale acestui buton vor crește distorsiunea preamplificatorului.
7. CHANNEL THREE LOW/MID/HIGH: Comenzi de ton de frecvență joasă, medie și înaltă pentru canalul trei cu câștig mare.
8. CHANNEL THREE VOLUME: Control de câștig post-preamplificator pentru canalul trei cu câștig mare.
9. CHANNEL THREE SELECT: Butonul momentan selectează canalul trei (câștig mare, LED roșu). Starea canalului unu sau a canalului doi este reținută la revenirea de la canalul trei la selecția canalului unu/doi (E).
10. PRESENCE: Control de ton de frecvență ultra-înaltă pentru toate cele trei canale.
11. REVERB: Reglează nivelul de reverb pentru toate cele trei canale. Reverb poate fi pornit/oprit de la comutatorul de picior (T).
12. POWER LEVEL: Reglează ieșirea amplificatorului de la 1 la 50 de wați, menținând în același timp aceleași caracteristici tonale.
13. POWER LAMP: Se aprinde când amplificatorul este pornit.

PANOU SPATE

14. POWER INPUT: Conectați cablul de alimentare inclus la amplificator aici, în conformitate cu tensiunea și frecvența nominale enumerate pe panoul spate al amplificatorului. O. FUSE: Înlocuiți numai cu o siguranță de aceeași valoare nominală.
15. POWER: Pornește și oprește amplificatorul. După ce ați rotit acest comutator pe ON, așteptați 30 de secunde ca tuburile să se încălzească, apoi rotiți comutatorul STANDBY (O) pe ON pentru a scoate amplificatorul din modul STANDBY. Când opriți amplificatorul, puneți amplificatorul în modul STANDBY, rotind comutatorul STANDBY pe OFF timp de 10 secunde înainte de a roti comutatorul POWER pe OFF.
16. STANDBY: Puneți acest comutator în poziția OFF pentru a pune amplificatorul în modul STANDBY. Acest lucru trebuie făcut atunci când luați o pauză de la cântat sau înainte de a opri amplificatorul (așa cum este descris mai sus la punctul „N”). Utilizarea modului STANDBY prelungește durata de viață a tuburilor.
17. HEADPHONES: Conectați căștile aici (dezactivează automat ieșirea difuzorului).
18. MIDI IN: Conectați un controler MIDI aici pentru a permite selectarea canalului comandat MIDI și bypass-ul buclei de efecte (consultați secțiunea „Configurarea și utilizarea MIDI” de pe pagina următoare).
19. FOOTSWITCH: Conectați comutatorul de picior inclus (consultați ilustrația de mai jos) aici. Comutatorul de picior permite selectarea ușoară a fiecăruia dintre cele trei canale și reverb. LED-urile verde, albastru și roșu ale comutatorului de picior corespund LED-urilor canalului de pe panoul frontal al amplificatorului. LED-ul violet din extrema dreaptă se aprinde când reverb este activ.

20. EFFECTS LOOP: Conectați SEND la o intrare de efect externă; conectați RETURN la o ieșire de efect externă.
21. PREAMP OUT: Conectați la returnarea efectelor sau la intrarea amplificatorului de putere a unui alt amplificator pentru utilizarea simultană a mai multor amplificatoare. Această ieșire poate fi folosită și pentru a trimite semnalul preamplificatorului direct către un mixer.
22. RESONANCE: Reglează răspunsul de frecvență joasă al amplificatorului de putere.
23. LOAD IMPEDANCE: Selectează impedanța de ieșire a amplificatorului de (4, 8 sau 16 ohmi) pentru a se potrivi cu sarcina difuzorului.
24. NOTE: Incinta difuzorului 5150III 212ST (recomandată) are o impedanță de 16 ohmi. Când utilizați incinta difuzorului 5150III 212ST, setați comutatorul LOAD IMPEDANCE la „16Ω”.
25. SPEAKER OUTPUTS: Pentru conectarea la cabinetul/cabinetele difuzorului. Oricare dintre mufe poate fi utilizată atunci când utilizați un singur cabinet difuzor. Cinci configurații diferite de difuzoare sunt enumerate mai jos.
    Utilizați numai cabluri de difuzoare neecranate de înaltă calitate.

NOTĂ: Un difuzor trebuie să fie întotdeauna conectat la una dintre mufele difuzorului când amplificatorul este pornit, altfel pot apărea daune. Opriți amplificatorul sau puneți-l în modul standby când schimbați conexiunile difuzorului sau setările de impedanță.

CONFIGURAȚII DIFUZOARE

CONFIGURAREA ȘI UTILIZAREA MIDI

SELECȚIA CANALULUI MIDI

1. Apăsați ambele butoane SELECTARE canal (E și I) simultan pentru a iniția modul de „învățare” MIDI. LED-ul canalului amplificatorului curent va începe să clipească.
2. Trimiteți orice mesaj de schimbare a programului dorit pe orice canal dorit de la un controler MIDI la amplificator. LED-ul canalului unu (verde) va începe să clipească, cu excepția cazului în care mesajul de schimbare a programului a fost atribuit anterior unui canal diferit al amplificatorului (caz în care LED-ul pentru canalul atribuit anterior va începe să clipească).
3. Selectați canalul țintă al amplificatorului (unu, doi sau trei) utilizând butoanele SELECTARE canal (E și I). Toate cele trei LED-uri ale canalului amplificatorului se vor aprinde scurt pentru a indica dacă atribuirea canalului amplificatorului a fost modificată pentru mesajul de schimbare a programului trimis (dacă atribuirea canalului amplificatorului nu a fost modificată - ceea ce ar fi cazul la atribuirea canalului unu al amplificatorului la un mesaj de schimbare a programului pentru prima dată - cele trei LED-uri ale canalului amplificatorului nu se vor aprinde scurt, deoarece atribuirea canalului amplificatorului nu s-a modificat față de atribuirea implicită a canalului unu al amplificatorului).

   Dacă mesajul de schimbare a programului este atribuit în prezent canalului unu al amplificatorului (implicit), butonul de selectare a canalului unu/doi (E) trebuie apăsat de două ori pentru a selecta canalul doi al amplificatorului. Dacă mesajul de schimbare a programului este atribuit în prezent canalului doi al amplificatorului, butonul de selectare a canalului unu/doi (E) trebuie apăsat de două ori pentru a selecta canalul unu al amplificatorului.
4. Repetați pașii doi și trei pentru fiecare canal de pe amplificator, dacă doriți. Pentru o flexibilitate mai mare, mai multe mesaje de schimbare a programului pot fi atribuite și aceluiași canal de amplificator.

   Rețineți că comutatorul de picior poate fi utilizat pentru a schimba temporar canalele în orice moment în timpul configurării MIDI; acest lucru nu va avea niciun efect asupra salvării atribuirilor canalelor amplificatorului. Toate modificările atribuirii canalelor trebuie făcute utilizând butoanele de selectare a canalului de pe panoul frontal (E și I).
5. Când configurarea schimbării programului MIDI este completă, ieșiți din modul „învățare” apăsând ambele butoane de selectare a canalului de pe panoul frontal (E și I) simultan. Amplificatorul este acum configurat pentru a comuta la canalele țintă ori de câte ori mesajele de schimbare a programului selectate sunt trimise pe canalul MIDI selectat.

   Rețineți că canalul MIDI implicit pentru amplificator este canalul unu. Canalul MIDI al amplificatorului poate fi modificat prin trimiterea unui mesaj de schimbare a programului de pe orice alt canal MIDI dorit în modul „învățare”. Amplificatorul va răspunde apoi numai la mesajele de schimbare a programului și la mesajele de modificare a controlului de pe acel nou canal MIDI.

UTILIZAREA MIDI PENTRU REVERB PORNIT/OPRIT

Nu este necesară nicio configurare. De pe canalul MIDI unu (implicit) sau de pe canalul utilizat pentru a trimite mesaje de schimbare a programului în secțiunea de mai sus (dacă este diferit de canalul MIDI unu), trimiteți pur și simplu un mesaj de modificare a controlului #85 cu o valoare de 63 sau mai mică pentru a opri reverb sau o valoare de 64 sau mai mare pentru a porni reverb.

ȘTERGEREA CONFIGURĂRILOR PROGRAMATE MIDI

Pentru a șterge programarea MIDI și a readuce amplificatorul la valorile implicite din fabrică, mențineți apăsat unul dintre butoanele SELECTARE CANAL (E sau I) în timp ce porniți amplificatorul.

INFORMAȚII SUPLIMENTARE

Pentru un ghid mai detaliat despre programarea MIDI pentru amplificatoarele din seria EVH 5150III, vizitați secțiunea „Suport” online a site-ului web EVH (evhgear.com) și faceți clic pe „Programarea MIDI a amplificatoarelor din seria EVH® 5150III 50W” de sub titlul „Scheme și diagrame de cablare”.
