EVH 5150III EL34 - 2x12 Combo Amplifier Qo'llanmasi

Kirish

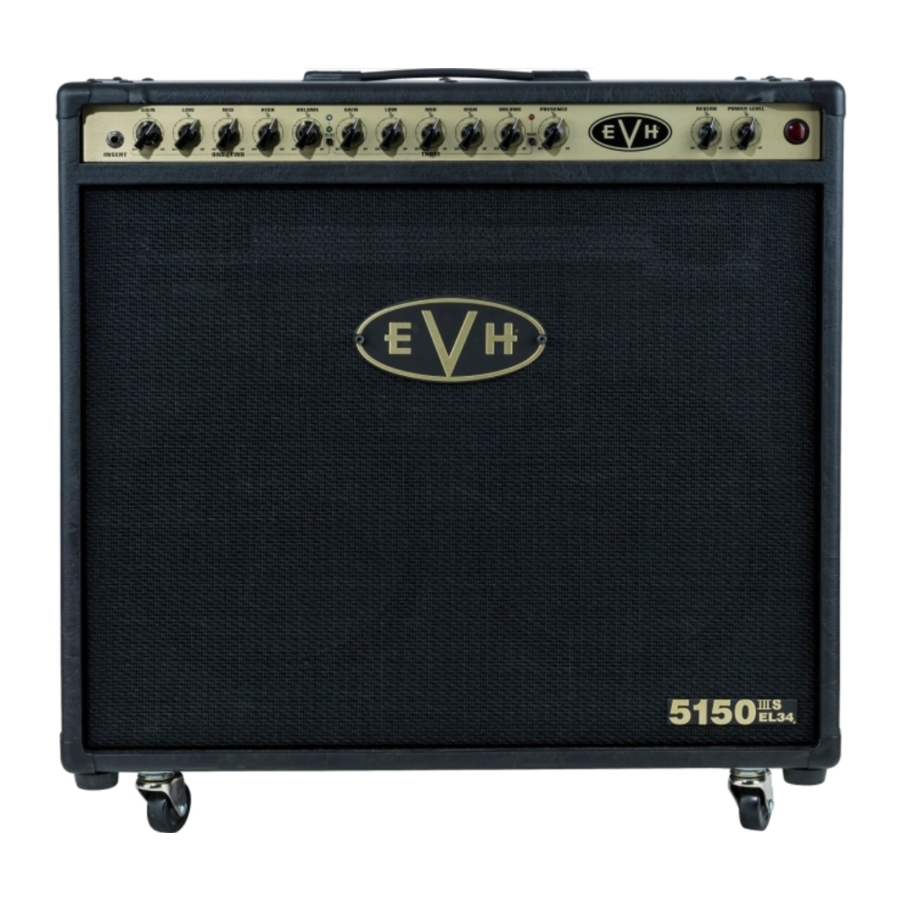

Ushbu professional to'liq lampali kuchaytirgich rok gitaraning haqiqiy afsonalaridan biri bo'lgan Edward Van Halenning talabchan spetsifikatsiyalariga javob beradi. 5150III EL34 2x12 Combo Amplifier - bu 6L6 2x12 versiyasiga qo'shimcha bo'lib, cheksiz badiiy ifodani ilhomlantiradigan yangi xususiyatlarga ega, jumladan, birinchi kanalning "tozaligi" va moslashtirilgan JJ EL34 lampalaridan ko'proq siqilgan ohang va to'yinganlik. Bunday shiddatli ohang va murosasiz qurilish bilan natija yillar davomida ajoyib EVH ishlashi hisoblanadi. Ushbu shiddatli kuchaytirgichning boshqa o'ziga xos xususiyatlariga maksimal garmonik tarkib uchun maxsus ovozli ultra yuqori daromadli preamp dizayni, qora va oltin EVH motivi va boshqalar kiradi.

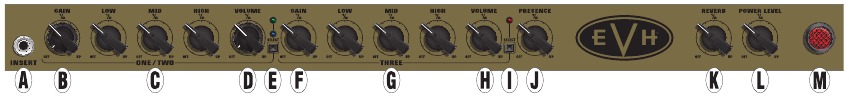

OLD PANEL

1. INPUT: Bu yerga asbobni ulang. Faqat yuqori sifatli ekranlangan asbob kabelidan foydalaning.
2. CHANNEL ONE/TWO GAIN: Qo'shaloq konsentrik daromadni boshqarish elementlari. Ichki dumaloq tugma birinchi kanalni (toza); tashqi "tovuq boshi" tugmasi ikkinchi kanalni (o'rtacha daromad) boshqaradi.
3. CHANNEL ONE/TWO LOW/MID/HIGH: Birinchi kanal (toza) va ikkinchi kanal (o'rtacha daromad) uchun past, o'rta va yuqori chastotali ohangni boshqarish elementlari.
4. CHANNEL ONE/TWO VOLUME: Qo'shaloq konsentrik ovozni boshqarish elementlari. Ichki dumaloq tugma birinchi kanal (toza) ovozini; tashqi "tovuq boshi" tugmasi ikkinchi kanal (o'rtacha daromad) ovozini boshqaradi. Eslatma: Birinchi va ikkinchi kanallardan toza ovoz olish uchun ushbu ovoz balandligini boshqarish elementlarini maksimal darajaga o'rnating, so'ngra daromadni boshqarish elementlarini (B) minimal sozlamalardan kerakli darajaga ko'taring.
5. CHANNEL ONE/TWO SELECT: Bir lahzalik tugma navbat bilan birinchi kanalni (toza, yashil LED) va ikkinchi kanalni (o'rtacha daromad, ko'k LED) tanlaydi.
6. 2 CHANNEL THREE GAIN: Yuqori daromadli uchinchi kanal uchun preamp daromadini boshqarish. Ushbu tugmaning yuqori sozlamalari preamp buzilishini oshiradi.
7. CHANNEL THREE LOW/MID/HIGH: Yuqori daromadli uchinchi kanal uchun past, o'rta va yuqori chastotali ohangni boshqarish elementlari.
8. CHANNEL THREE VOLUME: Yuqori daromadli uchinchi kanal uchun post-preamp daromadini boshqarish.
9. CHANNEL THREE SELECT: Bir lahzalik tugma uchinchi kanalni (yuqori daromad, qizil LED) tanlaydi. Birinchi yoki ikkinchi kanalning holati uchinchi kanaldan birinchi/ikkinchi kanalni tanlashga (E) qaytganda eslab qolinadi.
10. PRESENCE: Barcha uch kanal uchun ultra yuqori chastotali ohangni boshqarish.
11. REVERB: Barcha uch kanal uchun reverb darajasini sozlaydi. Reverbni oyoq tugmasidan (T) yoqish/o'chirish mumkin.
12. POWER LEVEL: Bir xil tonal xususiyatlarni saqlab qolgan holda kuchaytirgich chiqishini 1 dan 50 vattgacha sozlaydi.
13. POWER LAMP: Kuchaytirgich yoqilganda yonadi.

ORQA PANEL

14. POWER INPUT: Iltimos, quvvat simini kuchaytirgichning orqa panelida ko'rsatilgan kuchlanish va chastota ko'rsatkichlariga muvofiq bu yerga ulang. O. FUSE: Faqat bir xil ko'rsatkichga ega sug'urta bilan almashtiring.
15. POWER: Kuchaytirgichni yoqadi va o'chiradi. Ushbu tugmani ON holatiga o'tkazgandan so'ng, lampalar isishi uchun 30 soniya kuting, so'ngra kuchaytirgichni STANDBY rejimdan chiqarish uchun STANDBY tugmasini (O) ON holatiga o'tkazing. Kuchaytirgichni o'chirishda, POWER tugmasini OFF holatiga o'tkazishdan oldin, STANDBY tugmasini OFF holatiga o'tkazib, kuchaytirgichni 10 soniya davomida STANDBY rejimiga qo'ying.
16. STANDBY: Kuchaytirgichni STANDBY rejimiga o'tkazish uchun ushbu tugmani OFF holatiga qo'ying. Bu o'ynashdan tanaffus qilganda yoki kuchaytirgichni o'chirishdan oldin (yuqoridagi "N" bandida tavsiflanganidek) amalga oshirilishi kerak. STANDBY rejimidan foydalanish lampaning ishlash muddatini uzaytiradi.
17. HEADPHONES: Bu yerga naushniklarni ulang (avtomatik ravishda karnay chiqishini o'chiradi).
18. MIDI IN: MIDI-buyruqli kanalni tanlash va effektlar halqasini chetlab o'tishni yoqish uchun bu yerga MIDI kontrollerini ulang (keyingi sahifadagi "MIDI sozlash va foydalanish" bo'limiga qarang).

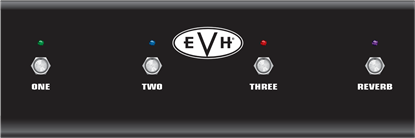

19. FOOTSWITCH: Iltimos, kiritilgan oyoq tugmasini (quyidagi rasmga qarang) bu yerga ulang. Oyoq tugmasi uchta kanalning har birini va reverbni oson tanlash imkonini beradi. Yashil, ko'k va qizil oyoq tugmasi LEDlari kuchaytirgichning old panelidagi kanal LEDlariga mos keladi. Reverb faol bo'lganda o'ng tomondagi binafsha LED yonadi.

20. EFFECTS LOOP: SENDni tashqi effekt kirishiga ulang; RETURNni tashqi effekt chiqishiga ulang.
21. PREAMP OUT: Bir vaqtning o'zida bir nechta kuchaytirgichni ishlatish uchun boshqa kuchaytirgichning effekt qaytarilishiga yoki quvvat kuchaytirgichining kirishiga ulang. Ushbu chiqish, shuningdek, preamp signalini to'g'ridan-to'g'ri mikserga yuborish uchun ishlatilishi mumkin.
22. RESONANCE: Quvvat kuchaytirgichining past chastotali javobini sozlaydi.
23. LOAD IMPEDANCE: Karnay yukiga mos keladigan kuchaytirgich chiqishining impedansini (4, 8 yoki 16 ohm) tanlaydi.
24. ESLATMA: 5150III 212ST karnay korpusi (tavsiya etiladi) 16 ohm impedansga ega. 5150III 212ST karnay korpusidan foydalanganda, LOAD IMPEDANCE tugmasini "16Ω" ga o'rnating.
25. SPEAKER OUTPUTS: Karnay kabinet(lar)iga ulanish uchun. Faqat bitta karnay kabinetidan foydalanganda har qanday uyadan foydalanish mumkin. Quyida beshta xil karnay konfiguratsiyasi keltirilgan.
    Faqat yuqori sifatli ekranlanmagan karnay kabellaridan foydalaning.

Eslatma: Kuchaytirgich yoqilganda karnay har doim karnay uyalaridan biriga ulangan bo'lishi kerak, aks holda shikast yetishi mumkin. Karnay ulanishlarini yoki impedans sozlamalarini o'zgartirganda kuchaytirgichni o'chiring yoki kutish rejimiga qo'ying.

KARNAY KONFIGURATSIYALARI

MIDI SOZLASH VA FOYDALANISH

MIDI KANALINI TANLASH

1. MIDI "o'rganish rejimini" boshlash uchun ikkala kanalni TANLASH tugmalarini (E va I) bir vaqtda bosing. Joriy kuchaytirgich kanalining LEDi miltillay boshlaydi.
2. MIDI kontrolleridan kuchaytirgichga istalgan kanalda istalgan dastur o'zgartirish xabarini yuboring. Birinchi kanalning LEDi (yashil) miltillay boshlaydi, agar dastur o'zgartirish xabari avvalroq boshqa kuchaytirgich kanaliga tayinlanmagan bo'lsa (bunday holda avval tayinlangan kanal uchun LED miltillay boshlaydi).
3. KANALNI TANLASH tugmalaridan (E va I) foydalanib, maqsadli kuchaytirgich kanalini (bir, ikki yoki uch) tanlang. Agar dastur o'zgartirish xabari uchun kuchaytirgich kanalini tayinlash o'zgartirilgan bo'lsa, uchta kuchaytirgich kanalining LEDlari qisqa vaqt ichida yonadi (agar kuchaytirgich kanalini tayinlash o'zgarmagan bo'lsa - bu kuchaytirgichning birinchi kanalini dastur o'zgartirish xabariga birinchi marta tayinlashda sodir bo'ladi - uchta kuchaytirgich kanalining LEDlari qisqa vaqt ichida yonmaydi, chunki kuchaytirgich kanalini tayinlash standart kuchaytirgichning birinchi kanalini tayinlashdan o'zgarmagan).

   Agar dastur o'zgartirish xabari hozirda kuchaytirgichning birinchi kanaliga tayinlangan bo'lsa (standart), kuchaytirgichning ikkinchi kanalini tanlash uchun kanalni tanlash tugmasini (E) ikki marta bosish kerak. Agar dastur o'zgartirish xabari hozirda kuchaytirgichning ikkinchi kanaliga tayinlangan bo'lsa, kuchaytirgichning birinchi kanalini tanlash uchun kanalni tanlash tugmasini (E) ikki marta bosish kerak.
4. Agar kerak bo'lsa, kuchaytirgichdagi har bir kanal uchun ikki va uch qadamlarni takrorlang. Katta moslashuvchanlik uchun bir nechta dastur o'zgartirish xabarlarini bir xil kuchaytirgich kanaliga ham tayinlash mumkin.

   Eslatma shuni ta'kidlash kerakki, oyoq tugmasi MIDI sozlash vaqtida istalgan vaqtda kanallarni vaqtincha o'zgartirish uchun ishlatilishi mumkin; bu kuchaytirgich kanalini tayinlashni saqlashga hech qanday ta'sir qilmaydi. Barcha kanalni tayinlash o'zgarishlari old panel kanalini tanlash tugmalari (E va I) yordamida amalga oshirilishi kerak.
5. MIDI dasturini o'zgartirish sozlamalari tugallangach, old panel kanalini tanlash tugmalarini (E va I) bir vaqtda bosib, "o'rganish rejimidan" chiqing. Endi kuchaytirgich tanlangan dastur o'zgartirish xabarlari tanlangan MIDI kanalida yuborilganda maqsadli kanallarga o'tish uchun sozlandi.

   Eslatma shuni ta'kidlash kerakki, kuchaytirgich uchun standart MIDI kanali birinchi kanaldir. Kuchaytirgich MIDI kanalini "o'rganish rejimida" istalgan boshqa MIDI kanalidan dastur o'zgartirish xabarini yuborish orqali o'zgartirish mumkin. Keyin kuchaytirgich faqat ushbu yangi MIDI kanalidagi dastur o'zgartirish xabarlariga va boshqaruv o'zgartirish xabarlariga javob beradi.

REVERBNI YOQISH/O'CHIRISH UCHUN MIDI-DAN FOYDALANISH

Hech qanday sozlash talab qilinmaydi. MIDI kanalidan (standart) yoki yuqoridagi bo'limda dastur o'zgartirish xabarlarini yuborish uchun ishlatiladigan kanaldan (MIDI kanalidan farqli bo'lsa), shunchaki reverbni o'chirish uchun qiymati 63 yoki undan kam bo'lgan 85-sonli boshqaruv o'zgartirish xabarini yoki reverbni yoqish uchun qiymati 64 yoki undan katta bo'lgan xabarni yuboring.

MIDI DASTURLASHTIRILGAN SOZLASHNI TOZALASH

MIDI dasturlashni tozalash va kuchaytirgichni zavod sozlamalariga qaytarish uchun kuchaytirgichni yoqish vaqtida KANALNI TANLASH tugmalaridan birini (E yoki I) bosib turing.

QO'SHIMCHA MA'LUMOT

EVH 5150III seriyali kuchaytirgichlar uchun MIDI dasturlash bo'yicha batafsilroq qo'llanma uchun EVH veb-saytining (evhgear.com) onlayn "Qo'llab-quvvatlash" bo'limiga tashrif buyuring va "Sxemalar va simlar diagrammalari" sarlavhasi ostida "MIDI dasturlash EVH® 5150III 50W seriyali kuchaytirgichlar" ni bosing.

TEXNIK XUSUSIYATLARI

Mahsulot spetsifikatsiyalari ogohlantirishsiz o'zgartirilishi mumkin.
