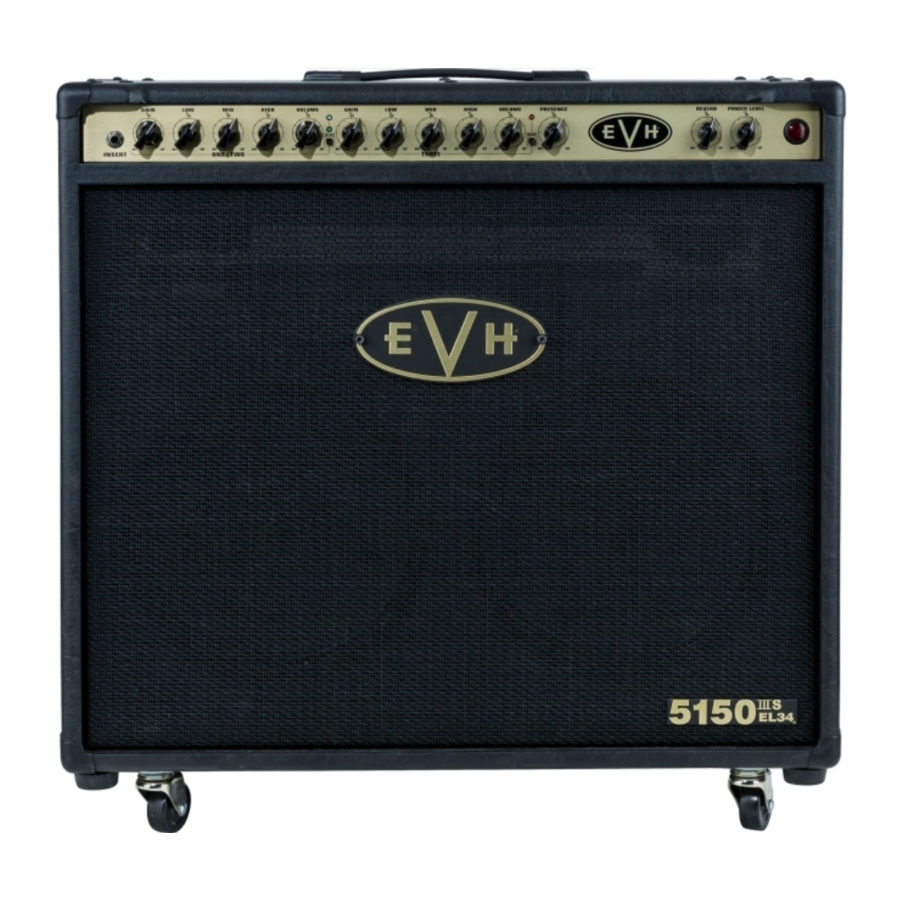

Manuale dell'Amplificatore Combo EVH 5150III EL34 - 2x12

INTRODUZIONE

Questo amplificatore professionale interamente valvolare soddisfa le specifiche esigenti di Edward Van Halen, una delle vere leggende viventi della chitarra rock. L'Amplificatore Combo 5150III EL34 2x12 è un'aggiunta alla versione 6L6 2x12, con nuove funzionalità che ispireranno un'espressione artistica illimitata, tra cui un canale uno "più pulito" e un tono e una saturazione più compressi dalle valvole JJ EL34 abbinate. Con un tono così feroce e una costruzione senza compromessi, il risultato è una fenomenale performance EVH per gli anni a venire. Altre caratteristiche distintive di questo amplificatore feroce includono un design del preamplificatore ad altissimo guadagno appositamente progettato per il massimo contenuto armonico, un motivo EVH nero e oro e molto altro.

PANNELLO FRONTALE

1. INPUT: Collegare uno strumento qui. Utilizzare solo un cavo per strumenti schermato di alta qualità.
2. CHANNEL ONE/TWO GAIN: Controlli del guadagno a doppia concentrazione. La manopola rotonda interna controlla il canale uno (pulito); la manopola esterna "a testa di gallina" controlla il canale due (guadagno medio).
3. CHANNEL ONE/TWO LOW/MID/HIGH: Controlli di tono per le frequenze basse, medie e alte per il canale uno (pulito) e il canale due (guadagno medio).
4. CHANNEL ONE/TWO VOLUME: Controlli del volume a doppia concentrazione. La manopola rotonda interna controlla il volume del canale uno (pulito); la manopola esterna "a testa di gallina" controlla il volume del canale due (guadagno medio). Nota: per un suono più pulito dai canali uno e due, impostare questi controlli del volume al massimo, quindi aumentare i controlli del guadagno (B) dalle loro impostazioni minime al livello desiderato.
5. CHANNEL ONE/TWO SELECT: Pulsante momentaneo che seleziona alternativamente il canale uno (pulito, LED verde) e il canale due (guadagno medio, LED blu).
6. 2 CHANNEL THREE GAIN: Controllo del guadagno del preamplificatore per il canale tre ad alto guadagno. Impostazioni più alte di questa manopola aumenteranno la distorsione del preamplificatore.
7. CHANNEL THREE LOW/MID/HIGH: Controlli di tono per le frequenze basse, medie e alte per il canale tre ad alto guadagno.
8. CHANNEL THREE VOLUME: Controllo del guadagno post-preamplificatore per il canale tre ad alto guadagno.
9. CHANNEL THREE SELECT: Pulsante momentaneo che seleziona il canale tre (alto guadagno, LED rosso). Lo stato del canale uno o del canale due viene memorizzato quando si ritorna dal canale tre alla selezione del canale uno/due (E).
10. PRESENCE: Controllo del tono ad altissima frequenza per tutti e tre i canali.
11. REVERB: Regola il livello di riverbero per tutti e tre i canali. Il riverbero può essere attivato/disattivato tramite il pedale (T).
12. POWER LEVEL: Regola l'uscita dell'amplificatore da 1 a 50 watt mantenendo le stesse caratteristiche tonali.
13. POWER LAMP: Si illumina quando l'amplificatore è acceso.

PANNELLO POSTERIORE

14. POWER INPUT: Collegare qui il cavo di alimentazione incluso all'amplificatore, in conformità con le tensioni e le frequenze indicate sul pannello posteriore dell'amplificatore. O. FUSE: Sostituire solo con un fusibile dello stesso valore nominale.
15. POWER: Accende e spegne l'amplificatore. Dopo aver portato questo interruttore su ON, attendere 30 secondi affinché le valvole si riscaldino, quindi portare l'interruttore STANDBY (O) su ON per togliere l'amplificatore dalla modalità STANDBY. Quando si spegne l'amplificatore, portare l'amplificatore in modalità STANDBY portando l'interruttore STANDBY su OFF per 10 secondi prima di portare l'interruttore POWER su OFF.
16. STANDBY: Posizionare questo interruttore sulla posizione OFF per mettere l'amplificatore in modalità STANDBY. Questo dovrebbe essere fatto quando ci si prende una pausa dal suonare o prima di spegnere l'amplificatore (come descritto sopra al punto "N"). L'utilizzo della modalità STANDBY prolunga la durata delle valvole.
17. HEADPHONES: Collegare le cuffie qui (disattiva automaticamente l'uscita dell'altoparlante).
18. MIDI IN: Collegare un controller MIDI qui per abilitare la selezione del canale comandata via MIDI e il bypass del loop effetti (vedere la sezione "Configurazione e utilizzo MIDI" nella pagina seguente).
19. FOOTSWITCH: Collegare qui il pedale incluso (vedere l'illustrazione sotto). Il pedale consente una facile selezione di ciascuno dei tre canali e del riverbero. I LED verde, blu e rosso del pedale corrispondono ai LED del canale sul pannello frontale dell'amplificatore. Il LED viola all'estrema destra si illumina quando il riverbero è attivo.

20. EFFECTS LOOP: Collegare SEND all'ingresso di un effetto esterno; collegare RETURN all'uscita di un effetto esterno.
21. PREAMP OUT: Collegare al return effetti di un altro amplificatore o all'ingresso dell'amplificatore di potenza per l'uso simultaneo di più amplificatori. Questa uscita può anche essere utilizzata per inviare il segnale del preamplificatore direttamente a un mixer.
22. RESONANCE: Regola la risposta alle basse frequenze dell'amplificatore di potenza.
23. LOAD IMPEDANCE: Seleziona l'impedenza di uscita dell'amplificatore (4, 8 o 16 ohm) per adattarsi al carico dell'altoparlante.
24. NOTA: L'involucro dell'altoparlante 5150III 212ST (consigliato) ha un'impedenza di 16 ohm. Quando si utilizza l'involucro dell'altoparlante 5150III 212ST, impostare l'interruttore LOAD IMPEDANCE su "16Ω."
25. SPEAKER OUTPUTS: Per il collegamento al/ai cabinet dell'altoparlante. È possibile utilizzare uno dei due jack quando si utilizza un solo cabinet dell'altoparlante. Di seguito sono elencate cinque diverse configurazioni di altoparlanti.
    Utilizzare solo cavi per altoparlanti non schermati di alta qualità.

NOTA: Un altoparlante deve essere sempre collegato a uno dei jack dell'altoparlante quando l'amplificatore è acceso, altrimenti potrebbero verificarsi danni. Spegnere l'amplificatore o metterlo in modalità standby quando si cambiano i collegamenti degli altoparlanti o le impostazioni di impedenza.

CONFIGURAZIONI DEGLI ALTOPARLANTI

CONFIGURAZIONE E UTILIZZO MIDI

SELEZIONE DEL CANALE MIDI

1. Premere contemporaneamente entrambi i pulsanti SELECT del canale (E e I) per avviare la "modalità di apprendimento" MIDI. Il LED del canale dell'amplificatore corrente inizierà a lampeggiare.
2. Inviare qualsiasi messaggio di cambio programma desiderato su qualsiasi canale desiderato da un controller MIDI all'amplificatore. Il LED del canale uno (verde) inizierà a lampeggiare a meno che il messaggio di cambio programma non sia stato precedentemente assegnato a un canale dell'amplificatore diverso (nel qual caso il LED per il canale precedentemente assegnato inizierà a lampeggiare).
3. Selezionare il canale dell'amplificatore di destinazione (uno, due o tre) utilizzando i pulsanti SELECT del canale (E e I). Tutti e tre i LED del canale dell'amplificatore si illumineranno brevemente per indicare se l'assegnazione del canale dell'amplificatore è stata modificata per il messaggio di cambio programma inviato (se l'assegnazione del canale dell'amplificatore non è stata modificata, il che sarebbe il caso quando si assegna il canale uno dell'amplificatore a un messaggio di cambio programma per la prima volta, i tre LED del canale dell'amplificatore non si illumineranno tutti brevemente, perché l'assegnazione del canale dell'amplificatore non è stata modificata dall'assegnazione predefinita del canale uno dell'amplificatore).

   Se il messaggio di cambio programma è attualmente assegnato al canale uno dell'amplificatore (predefinito), il pulsante di selezione del canale uno/due (E) deve essere premuto due volte per selezionare il canale due dell'amplificatore. Se il messaggio di cambio programma è attualmente assegnato al canale due dell'amplificatore, il pulsante di selezione del canale uno/due (E) deve essere premuto due volte per selezionare il canale uno dell'amplificatore.
4. Ripetere i passaggi due e tre per ciascun canale dell'amplificatore, se lo si desidera. Per una maggiore flessibilità, è possibile assegnare più messaggi di cambio programma allo stesso canale dell'amplificatore.

   Nota che il pedale può essere utilizzato per cambiare temporaneamente i canali in qualsiasi momento durante la configurazione MIDI; questo non avrà alcun effetto sul salvataggio delle assegnazioni dei canali dell'amplificatore. Tutte le modifiche all'assegnazione dei canali devono essere apportate utilizzando i pulsanti di selezione del canale del pannello frontale (E e I).
5. Al termine della configurazione del cambio programma MIDI, uscire dalla "modalità di apprendimento" premendo contemporaneamente entrambi i pulsanti di selezione del canale del pannello frontale (E e I). L'amplificatore è ora configurato per passare ai canali di destinazione ogni volta che i messaggi di cambio programma selezionati vengono inviati sul canale MIDI selezionato.

   Nota che il canale MIDI predefinito per l'amplificatore è il canale uno. Il canale MIDI dell'amplificatore può essere modificato inviando un messaggio di cambio programma da qualsiasi altro canale MIDI desiderato mentre si è in "modalità di apprendimento". L'amplificatore risponderà quindi solo ai messaggi di cambio programma e ai messaggi di cambio di controllo su quel nuovo canale MIDI.

UTILIZZO MIDI PER REVERB ON/OFF

Non è richiesta alcuna configurazione. Dal canale MIDI uno (predefinito) o dal canale utilizzato per inviare messaggi di cambio programma nella sezione precedente (se diverso dal canale MIDI uno), è sufficiente inviare un messaggio di cambio di controllo #85 con un valore di 63 o inferiore per disattivare il riverbero, oppure un valore di 64 o superiore per attivare il riverbero.

CANCELLAZIONE DELLE CONFIGURAZIONI PROGRAMMATE MIDI

Per cancellare la programmazione MIDI e riportare l'amplificatore alle impostazioni predefinite di fabbrica, tenere premuto uno dei pulsanti CHANNEL SELECT (E o I) durante l'accensione dell'amplificatore.

ULTERIORI INFORMAZIONI

Per una guida più approfondita alla programmazione MIDI per gli amplificatori della serie EVH 5150III, visitare la sezione "Support" (Supporto) online del sito Web EVH (evhgear.com) e fare clic su "MIDI Programming EVH® 5150III 50W Series Amps" (Programmazione MIDI degli amplificatori della serie EVH® 5150III da 50 W) sotto l'intestazione "Schematics and Wiring Diagrams" (Schemi e diagrammi di cablaggio).

SPECIFICHE

Le specifiche del prodotto sono soggette a modifiche senza preavviso.
