Priročnik za kombinirani ojačevalnik EVH 5150III EL34 - 2x12

UVOD

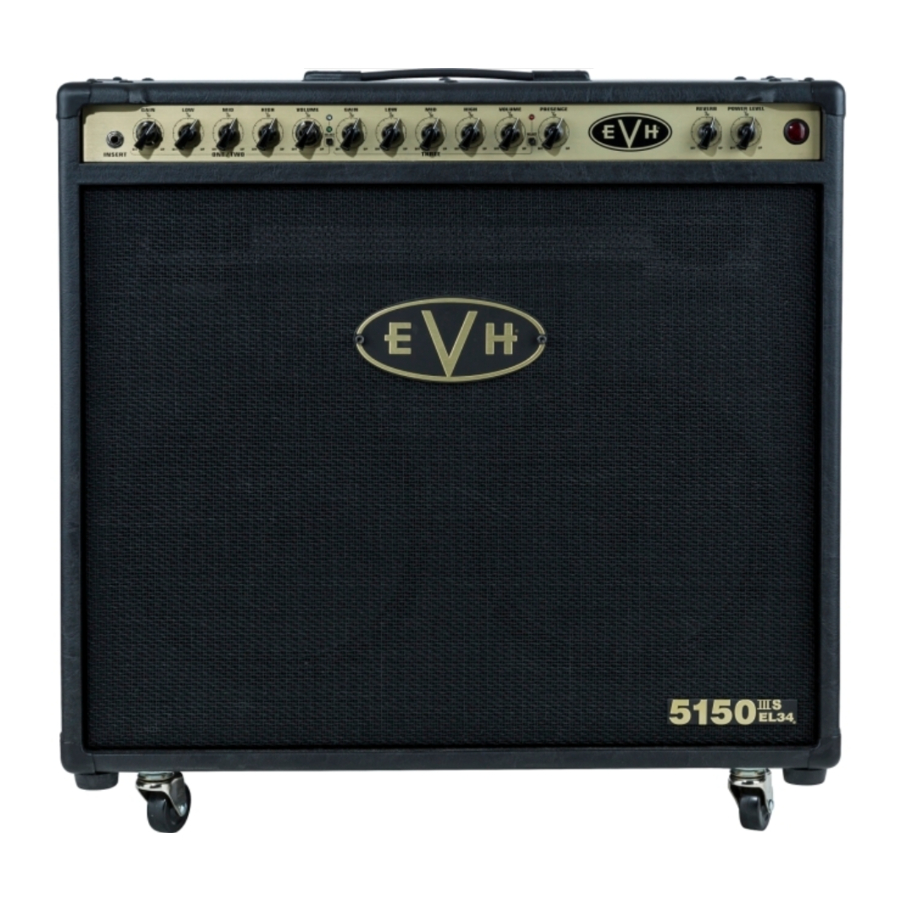

Ta profesionalni ojačevalnik s popolnoma elektronskimi cevmi ustreza natančnim specifikacijam Edwarda Van Halena, ene resničnih živih legend rock kitare. Kombinirani ojačevalnik 5150III EL34 2x12 je dodatek k različici 6L6 2x12, z novimi funkcijami, ki bodo navdihnile neomejeno umetniško izražanje, vključno z "bolj čistim" kanalom ena in bolj stisnjenim tonom ter nasičenostjo iz ujemajočih se cevi JJ EL34. Z tako močnim tonom in brezkompromisno konstrukcijo je rezultat fenomenalna zmogljivost EVH za prihodnja leta. Druge značilne lastnosti tega divjega ojačevalnika vključujejo zasnovo predojačevalnika z ultra visokim ojačanjem, prilagojeno za največjo harmonično vsebino, črno-zlati motiv EVH in še veliko več.

SPREDNJA PLOŠČA

1. INPUT: Sem priključite instrument. Uporabljajte samo visokokakovosten oklopljen instrumentni kabel.
2. CHANNEL ONE/TWO GAIN: Dvojni koncentrični kontrolniki ojačanja. Notranji okrogli gumb nadzira kanal ena (čist); zunanji gumb "chicken-head" nadzira kanal dva (srednje ojačanje).
3. CHANNEL ONE/TWO LOW/MID/HIGH: Kontrolniki nizkih, srednjih in visokih frekvenc za kanal ena (čist) in kanal dva (srednje ojačanje).
4. CHANNEL ONE/TWO VOLUME: Dvojni koncentrični kontrolniki glasnosti. Notranji okrogli gumb nadzira glasnost kanala ena (čist); zunanji gumb "chicken-head" nadzira glasnost kanala dva (srednje ojačanje). Opomba: Za čistejši zvok iz kanalov ena in dva nastavite te kontrolnike glasnosti na največjo vrednost, nato pa kontrolnike ojačanja (B) dvignite z njihovih minimalnih nastavitev na želeno raven.
5. CHANNEL ONE/TWO SELECT: Trenutni potisni gumb izmenično izbira kanal ena (čist, zelena LED) in kanal dva (srednje ojačanje, modra LED).
6. 2 CHANNEL THREE GAIN: Kontrolnik ojačanja predojačevalnika za kanal tri z visokim ojačanjem. Višje nastavitve tega gumba bodo povečale popačenje predojačevalnika.
7. CHANNEL THREE LOW/MID/HIGH: Kontrolniki nizkih, srednjih in visokih frekvenc za kanal tri z visokim ojačanjem.
8. CHANNEL THREE VOLUME: Kontrolnik ojačanja po predojačevalniku za kanal tri z visokim ojačanjem.
9. CHANNEL THREE SELECT: Trenutni potisni gumb izbere kanal tri (visoko ojačanje, rdeča LED). Stanje kanala ena ali kanala dva se zapomni, ko se vrnete iz kanala tri na izbiro kanala ena/dva (E).
10. PRESENCE: Kontrolnik tona ultra visoke frekvence za vse tri kanale.
11. REVERB: Prilagodi raven odmeva za vse tri kanale. Odmev lahko vklopite/izklopite s stikalom za noge (T).
12. POWER LEVEL: Prilagodi izhod ojačevalnika od 1 do 50 vatov, pri tem pa ohranja enake tonske značilnosti.
13. POWER LAMP: Zasveti, ko je ojačevalnik vklopljen.

ZADNJA PLOŠČA

14. POWER INPUT: Sem priključite priloženi napajalni kabel na ojačevalnik, v skladu z napetostjo in frekvenco, navedenima na zadnji plošči ojačevalnika. O. FUSE: Zamenjajte samo z varovalko enake vrednosti.
15. POWER: Vklopi in izklopi ojačevalnik. Ko ta preklopnik preklopite na ON (vklop), počakajte 30 sekund, da se cevi ogrejejo, nato pa preklopnik STANDBY (O) preklopite na ON (vklop), da ojačevalnik izklopite iz načina STANDBY (pripravljenost). Ko izklapljate ojačevalnik, preklopite ojačevalnik v način STANDBY (pripravljenost) tako, da preklopnik STANDBY preklopite na OFF (izklop) za 10 sekund, preden preklopnik POWER (napajanje) preklopite na OFF (izklop).
16. STANDBY: Ta preklopnik postavite v položaj OFF (izklop), da ojačevalnik preklopite v način STANDBY (pripravljenost). To storite, ko si vzamete odmor od igranja ali preden izklopite ojačevalnik (kot je opisano zgoraj v točki "N"). Uporaba načina STANDBY (pripravljenost) podaljša življenjsko dobo cevi.
17. HEADPHONES: Sem priključite slušalke (samodejno izklopi izhod zvočnika).
18. MIDI IN: Sem priključite krmilnik MIDI, da omogočite izbiro kanala z ukazom MIDI in obvod zanke učinkov (glejte razdelek "Nastavitev in uporaba MIDI" na naslednji strani).
19. FOOTSWITCH: Sem priključite priloženo nožno stikalo (glejte ilustracijo spodaj). Nožno stikalo omogoča enostavno izbiro vsakega od treh kanalov in odmeva. Zelene, modre in rdeče LED diode nožnega stikala ustrezajo LED diodam kanala na sprednji plošči ojačevalnika. Vijolična LED dioda na skrajni desni strani zasveti, ko je odmev aktiven.

20. EFFECTS LOOP: Priključite SEND (pošiljanje) na vhod zunanjega učinka; priključite RETURN (vrnitev) na izhod zunanjega učinka.
21. PREAMP OUT: Priključite na povratek učinkov drugega ojačevalnika ali vhod ojačevalnika moči za sočasno uporabo več ojačevalnikov. Ta izhod se lahko uporablja tudi za pošiljanje signala predojačevalnika neposredno v mešalno mizo.
22. RESONANCE: Prilagodi nizkofrekvenčni odziv ojačevalnika moči.
23. LOAD IMPEDANCE: Izbere impedanco izhoda ojačevalnika (4, 8 ali 16 ohmov), da se ujema z obremenitvijo zvočnika.
24. OPOMBA: Ohišje zvočnika 5150III 212ST (priporočeno) ima impedanco 16 ohmov. Ko uporabljate ohišje zvočnika 5150III 212ST, nastavite stikalo LOAD IMPEDANCE (impedanca obremenitve) na "16Ω."
25. SPEAKER OUTPUTS: Za priključitev na zvočniško omarico(e). Katero koli vtičnico lahko uporabite, če uporabljate samo eno zvočniško omarico. Spodaj je navedenih pet različnih konfiguracij zvočnikov.
    Uporabljajte samo visokokakovostne neoklopljene zvočniške kable.

OPOMBA: Ko je ojačevalnik vklopljen, mora biti zvočnik vedno priključen v eno od zvočniških vtičnic, sicer lahko pride do poškodb. Izklopite ojačevalnik ali ga preklopite v način pripravljenosti (standby), ko spreminjate priključke zvočnikov ali nastavitve impedance.

KONFIGURACIJE ZVOČNIKOV

NASTAVITEV IN UPORABA MIDI

IZBIRA KANALA MIDI

1. Hkrati pritisnite oba gumba za izbiro kanala (E in I), da začnete "učenje" MIDI. LED dioda trenutnega kanala ojačevalnika bo začela utripati.
2. Pošljite poljubno sporočilo o spremembi programa na poljubnem kanalu iz krmilnika MIDI v ojačevalnik. LED dioda kanala ena (zelena) bo začela utripati, razen če je bilo sporočilo o spremembi programa že dodeljeno drugemu kanalu ojačevalnika (v tem primeru bo začela utripati LED dioda za predhodno dodeljen kanal).
3. Izberite ciljni kanal ojačevalnika (ena, dva ali tri) z gumboma za izbiro kanala (E in I). Vse tri LED diode kanala ojačevalnika bodo na kratko zasvetile, da označijo, ali je bila dodelitev kanala ojačevalnika spremenjena za poslano sporočilo o spremembi programa (če dodelitev kanala ojačevalnika ni bila spremenjena - kar bi se zgodilo, ko bi kanal ojačevalnika ena prvič dodelili sporočilu o spremembi programa - vse tri LED diode kanala ojačevalnika ne bodo na kratko zasvetile, ker se dodelitev kanala ojačevalnika ni spremenila od privzete dodelitve kanala ojačevalnika ena).

   Če je sporočilo o spremembi programa trenutno dodeljeno kanalu ojačevalnika ena (privzeto), morate dvakrat pritisniti gumb za izbiro kanala ena/dva (E), da izberete kanal ojačevalnika dva. Če je sporočilo o spremembi programa trenutno dodeljeno kanalu ojačevalnika dva, morate dvakrat pritisniti gumb za izbiro kanala ena/dva (E), da izberete kanal ojačevalnika ena.
4. Ponovite koraka dva in tri za vsak kanal na ojačevalniku, če želite. Za večjo prilagodljivost lahko istemu kanalu ojačevalnika dodelite tudi več sporočil o spremembi programa.

   Upoštevajte, da lahko nožno stikalo uporabite za začasno spreminjanje kanalov kadar koli med nastavitvijo MIDI; to ne bo vplivalo na shranjevanje dodelitev kanalov ojačevalnika. Vse spremembe dodelitev kanalov je treba izvesti z gumboma za izbiro kanala na sprednji plošči (E in I).
5. Ko je nastavitev spremembe programa MIDI končana, zapustite "učenje" tako, da hkrati pritisnete oba gumba za izbiro kanala na sprednji plošči (E in I). Ojačevalnik je zdaj nastavljen za preklop na ciljne kanale, kadar koli so poslana izbrana sporočila o spremembi programa na izbranem kanalu MIDI.

   Upoštevajte, da je privzeti kanal MIDI za ojačevalnik kanal ena. Kanal MIDI ojačevalnika lahko spremenite tako, da pošljete sporočilo o spremembi programa iz katerega koli drugega želenega kanala MIDI, medtem ko ste v "učenju". Ojačevalnik se bo nato odzval samo na sporočila o spremembi programa in sporočila o spremembi nadzora na tem novem kanalu MIDI.

UPORABA MIDI ZA VKLOP/IZKLOP ODMEVA

Nastavitev ni potrebna. S kanala MIDI ena (privzeto) ali kanala, ki se uporablja za pošiljanje sporočil o spremembi programa v zgornjem razdelku (če se razlikuje od kanala MIDI ena), preprosto pošljite sporočilo o spremembi nadzora #85 z vrednostjo 63 ali manj, da izklopite odmev, ali z vrednostjo 64 ali več, da vklopite odmev.

BRISANJE PROGRAMIRANIH NASTAVITEV MIDI

Če želite izbrisati programiranje MIDI in vrniti ojačevalnik na tovarniške nastavitve, pridržite enega od gumbov CHANNEL SELECT (E ali I) med vklopom ojačevalnika.

DODATNE INFORMACIJE

Za podrobnejši vodnik po programiranju MIDI za ojačevalnike serije EVH 5150III obiščite spletni razdelek "Support" (podpora) na spletnem mestu EVH (evhgear.com) in kliknite na "MIDI Programming EVH® 5150III 50W Series Amps" (programiranje MIDI ojačevalnikov serije EVH® 5150III 50W) pod naslovom "Schematics and Wiring Diagrams" (sheme in električni načrti).

SPECIFIKACIJE

Specifikacije izdelka se lahko spremenijo brez predhodnega obvestila.
