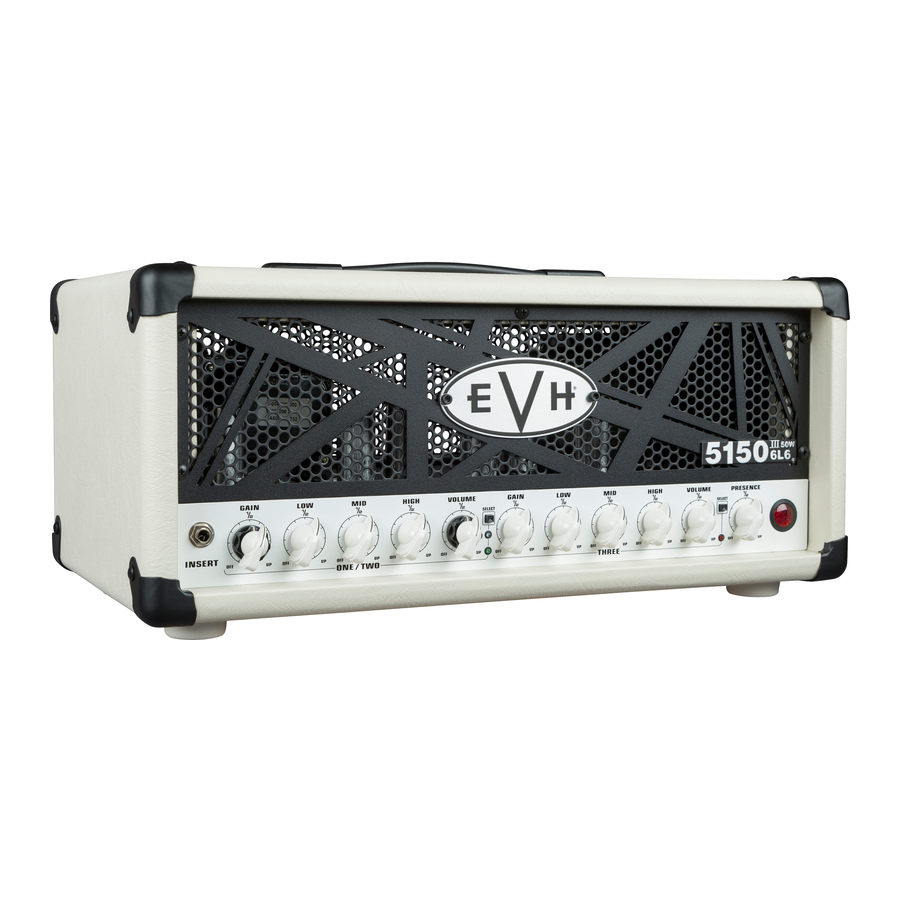

EVH 5150III 50W 6L6 - 50 ватттық күшейткіштің нұсқаулығы

КІРІСПЕ

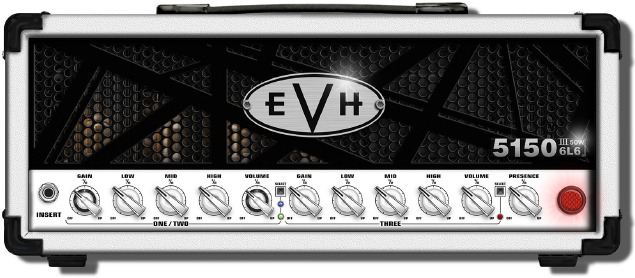

Бұл кәсіби толық түтікті күшейткіш рок-гитараның нағыз тірі аңыздарының бірі Эдвард Ван Халеннің дәлме-дәл техникалық сипаттамаларына сәйкес келеді. 5150III 6L6 50 ватттық басы оның түпнұсқа және алдыңғы нұсқасын жаңартады, оның ішінде "таза" бірінші арна және күшейту мен дыбыс деңгейін сәйкестендіруге мүмкіндік беретін тәуелсіз қос концентрлі басқару элементтері сияқты шексіз көркемдік көрініске шабыт беретін жаңа мүмкіндіктер бар. Қатты тон мен ымырасыз конструкциямен нәтижесінде көптеген жылдар бойы феноменалды EVH өнімділігі қамтамасыз етіледі. Бұл қатал күшейткіштің басқа да ерекшеліктеріне максималды гармоникалық мазмұн үшін арнайы жасалған ультра жоғары күшейту алдын ала күшейткіш дизайны, алдыңғы панельдегі металл тор, қара немесе піл сүйегі түстес текстуралы винил жабыны және т.б. кіреді.

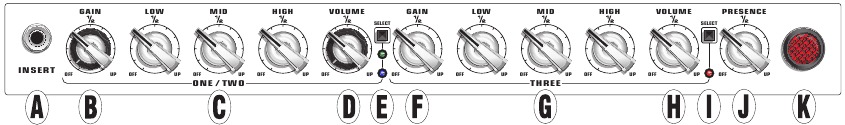

АЛДЫҢҒЫ ПАНЕЛЬ

1. INPUT: Осы жерге аспапты қосыңыз. Тек жоғары сапалы қорғалған аспаптық кабельді пайдаланыңыз.
2. CHANNEL ONE/TWO GAIN: Қос концентрлі күшейтуді басқару элементтері. Ішкі дөңгелек тұтқа бірінші арнаны ("clean" (таза)) басқарады; сыртқы "тауық басы" тұтқасы екінші арнаны (орташа күшейту) басқарады.
3. CHANNEL ONE/TWO LOW/MID/HIGH: Бірінші арна (таза) және екінші арна (орташа күшейту) үшін төмен, орта және жоғары жиілікті тонды басқару элементтері.
4. CHANNEL ONE/TWO VOLUME: Қос концентрлі дыбыс деңгейін басқару элементтері. Ішкі дөңгелек тұтқа бірінші арнаның ("clean" (таза)) дыбыс деңгейін басқарады; сыртқы "тауық басы" тұтқасы екінші арнаның (орташа күшейту) дыбыс деңгейін басқарады. Ескертпе: Бірінші және екінші арналардан тазарақ дыбыс алу үшін осы дыбыс деңгейін басқару элементтерін максималды мәніне орнатыңыз, содан кейін күшейтуді басқару элементтерін (B) қажетті деңгейге дейін ең төменгі параметрлерінен жоғарылатыңыз.
5. CHANNEL ONE/TWO SELECT: Бір сәттік түйме бірінші арнаны (таза, жасыл LED) және екінші арнаны (орташа күшейту, көк LED) кезекпен таңдайды.
6. CHANNEL THREE GAIN: Жоғары күшейту үшін үшінші арнаның алдын ала күшейтуді басқару элементі. Бұл тұтқаның жоғары параметрлері алдын ала күшейтудің бұрмалануын арттырады.
7. CHANNEL THREE LOW/MID/HIGH: Жоғары күшейту үшін үшінші арнаның төмен, орта және жоғары жиілікті тонды басқару элементтері.
8. CHANNEL THREE VOLUME: Жоғары күшейту үшін үшінші арнаның алдын ала күшейтуден кейінгі басқару элементі.
9. CHANNEL THREE SELECT: Бір сәттік түйме үшінші арнаны (жоғары күшейту, қызыл LED) таңдайды. Бірінші/екінші арнаны таңдаудан (E) үшінші арнадан қайтқан кезде бірінші немесе екінші арнаның күйі есте сақталады.
10. PRESENCE: Барлық үш арна үшін ультра жоғары жиілікті тонды басқару элементі.
11. POWER LAMP: Күшейткіш қосулы болғанда жанады.

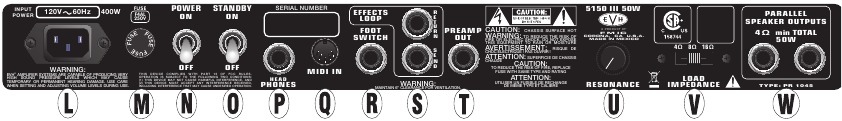

АРТҚЫ ПАНЕЛЬ

12. POWER INPUT: Қуат сымын күшейткіштің артқы панелінде көрсетілген кернеу мен жиілік рейтингтеріне сәйкес осы жерге қосыңыз.
13. FUSE: Тек дәл сол рейтингтегі сақтандырғышпен ауыстырыңыз.
14. POWER: Күшейткішті қосады және өшіреді. Бұл қосқышты ON (ҚОСУ) күйіне ауыстырғаннан кейін, түтіктердің қызуы үшін 30 секунд күтіңіз, содан кейін күшейткішті STANDBY (КҮТУ) режимінен шығару үшін STANDBY (КҮТУ) қосқышын (O) ON (ҚОСУ) күйіне ауыстырыңыз. Күшейткішті өшірген кезде, POWER (ҚУАТ) қосқышын OFF (ӨШІРУ) күйіне ауыстырмас бұрын, STANDBY (КҮТУ) қосқышын OFF (ӨШІРУ) күйіне ауыстыру арқылы күшейткішті 10 секундқа STANDBY (КҮТУ) режиміне қойыңыз.
15. STANDBY: Күшейткішті STANDBY (КҮТУ) режиміне қою үшін бұл қосқышты OFF (ӨШІРУ) күйіне қойыңыз. Бұл ойнаудан үзіліс жасағанда немесе күшейткішті өшірмес бұрын жасалуы керек (жоғарыдағы "N" тармағында сипатталғандай). STANDBY (КҮТУ) режимін пайдалану түтіктің қызмет ету мерзімін ұзартады.
16. HEADPHONES: Құлаққаптарды осы жерге қосыңыз (динамик шығысын автоматты түрде өшіреді).
17. MIDI IN: MIDI-мен басқарылатын арнаны таңдауды және эффектілер тізбегін айналып өтуді қосу үшін осы жерге MIDI контроллерін қосыңыз (келесі беттегі "MIDI орнату және пайдалану" бөлімін қараңыз).

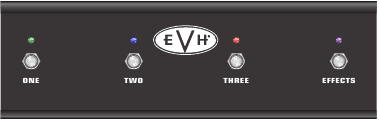

18. FOOTSWITCH: Қосылған аяқ қосқышын (төмендегі суретті қараңыз) осы жерге қосыңыз. Аяқ қосқышы үш арнаның әрқайсысын және эффектілер тізбегін оңай таңдауға мүмкіндік береді. Жасыл, көк және қызыл аяқ қосқышының жарықдиодтары күшейткіштің алдыңғы панеліндегі арна жарықдиодтарына сәйкес келеді. Эффектілер тізбегі белсенді болғанда, ең оң жақтағы күлгін жарықдиод жанады.

19. EFFECTS LOOP: SEND (ЖІБЕРУ) портын сыртқы эффектінің кірісіне қосыңыз; RETURN (ҚАЙТАРУ) портын сыртқы эффектінің шығысына қосыңыз.
20. PREAMP OUT: Бір уақытта бірнеше күшейткішті пайдалану үшін басқа күшейткіштің эффектілерді қайтару немесе қуат күшейткішінің кірісіне қосыңыз. Бұл шығыс алдын ала күшейткіш сигналын тікелей араластырғышқа жіберу үшін де пайдаланылуы мүмкін.
21. RESONANCE: Қуат күшейткішінің төмен жиілікті реакциясын реттейді.
22. LOAD IMPEDANCE: Динамик жүктемесіне сәйкес келу үшін күшейткіштің шығыс импедансын (4, 8 немесе 16 Ом) таңдайды.
    ЕСКЕРТПЕ: 5150III 212ST EL34 динамик корпусының (ұсынылады) импедансы 16 Ом. 5150III 212ST EL34 динамик корпусын пайдаланған кезде, LOAD IMPEDANCE (ЖҮКТЕМЕ ИМПЕДАНСЫ) қосқышын "16Ω" күйіне орнатыңыз.
23. SPEAKER OUTPUTS: Динамик кабинетіне(теріне) қосу үшін. Тек бір динамик кабинетін пайдаланған кезде кез келген ұяны пайдалануға болады. Төменде бес түрлі динамик конфигурациясы көрсетілген. Тек жоғары сапалы қорғалмаған динамик кабельдерін пайдаланыңыз.
    ЕСКЕРТПЕ: Күшейткіш қосулы болғанда, динамик әрқашан динамик ұяларының біріне қосылуы керек, әйтпесе зақымдануы мүмкін. Динамик қосылымдарын немесе импеданс параметрлерін өзгерткен кезде күшейткішті өшіріңіз немесе STANDBY (КҮТУ) режиміне қойыңыз.

ДИНАМИК КОНФИГУРАЦИЯЛАРЫ

MIDI ОРНАТУ ЖӘНЕ ПАЙДАЛАНУ

MIDI АРНАСЫН ТАҢДАУ

1. MIDI "үйрену режимін" іске қосу үшін екі арнаны ТАҢДАУ (SELECT) түймелерін (E және I) бір уақытта басыңыз. Ағымдағы күшейткіш арнасының жарықдиоды жыпылықтай бастайды.
2. MIDI контроллерінен кез келген қажетті арнада кез келген қажетті бағдарламаны өзгерту туралы хабарламаны күшейткішке жіберіңіз. Бағдарламаны өзгерту туралы хабарлама бұрын басқа күшейткіш арнасына тағайындалмаса, бірінші арнаның жарықдиоды (жасыл) жыпылықтай бастайды (егер бағдарлама бұрын тағайындалған арнаның жарықдиоды жыпылықтай бастаса).
3. Арнаны ТАҢДАУ (SELECT) түймелерін (E және I) пайдаланып, мақсатты күшейткіш арнасын (бірінші, екінші немесе үшінші) таңдаңыз. Егер бағдарламаны өзгерту туралы жіберілген хабарлама үшін күшейткіш арнасының тағайындалуы өзгертілсе, барлық үш күшейткіш арнасының жарықдиодтары қысқаша жанады (егер күшейткіш арнасының тағайындалуы өзгертілмесе — бұл күшейткіштің бірінші арнасын бағдарламаны өзгерту туралы хабарламаға бірінші рет тағайындаған кезде орын алады — үш күшейткіш арнасының жарықдиодтары қысқаша жанбайды, себебі күшейткіш арнасының тағайындалуы әдепкі күшейткіштің бірінші арнасының тағайындалуынан өзгерген жоқ).
   Егер бағдарламаны өзгерту туралы хабарлама қазіргі уақытта күшейткіштің бірінші арнасына тағайындалған болса (әдепкі), күшейткіштің екінші арнасын таңдау үшін бірінші/екінші арнаны таңдау түймесін (E) екі рет басу керек. Егер бағдарламаны өзгерту туралы хабарлама қазіргі уақытта күшейткіштің екінші арнасына тағайындалған болса, күшейткіштің бірінші арнасын таңдау үшін бірінші/екінші арнаны таңдау түймесін (E) екі рет басу керек.
4. Қажет болса, күшейткіштегі әрбір арна үшін екінші және үшінші қадамдарды қайталаңыз. Үлкен икемділік үшін бірнеше бағдарламаны өзгерту туралы хабарламаны бір күшейткіш арнасына тағайындауға болады.
   Аяқ қосқышын MIDI орнату кезінде кез келген уақытта арналарды уақытша өзгерту үшін пайдалануға болатынын ескеріңіз; бұл күшейткіш арнасының тағайындалуын сақтауға ешқандай әсер етпейді. Барлық арна тағайындауын өзгерту алдыңғы панельдегі арнаны таңдау түймелерін (E және I) пайдаланып жасалуы керек.
5. MIDI бағдарламасын өзгерту орнатуы аяқталған кезде, алдыңғы панельдегі екі арнаны таңдау түймесін (E және I) бір уақытта басу арқылы "үйрену режимінен" шығыңыз. Енді күшейткіш таңдалған MIDI арнасында таңдалған бағдарламаны өзгерту туралы хабарламалар жіберілген кезде мақсатты арналарға ауысу үшін орнатылды.
   Күшейткіштің әдепкі MIDI арнасы бірінші арна екенін ескеріңіз. Күшейткіштің MIDI арнасын "үйрену режимінде" кез келген басқа қажетті MIDI арнасынан бағдарламаны өзгерту туралы хабарлама жіберу арқылы өзгертуге болады. Содан кейін күшейткіш тек осы жаңа MIDI арнасындағы бағдарламаны өзгерту туралы хабарламаларға және басқаруды өзгерту туралы хабарламаларға жауап береді.

ЭФФЕКТІЛЕР ТІЗБЕГІН АЙНАЛЫП ӨТУ ҮШІН MIDI ПАЙДАЛАНУ

Орнату қажет емес. MIDI бірінші арнасынан (әдепкі) немесе жоғарыдағы бөлімде бағдарламаны өзгерту туралы хабарламаларды жіберу үшін пайдаланылған арнадан (MIDI бірінші арнасынан өзгеше болса), эффектілер тізбегін айналып өту үшін 63 немесе одан аз мәні бар #85 басқару өзгерісі туралы хабарламаны жіберіңіз немесе эффектілер тізбегін қосу үшін 64 немесе одан үлкен мәнді жіберіңіз.

ҚОСЫМША АҚПАРАТ

EVH 5150III сериялы күшейткіштеріне арналған MIDI бағдарламалау бойынша толығырақ нұсқаулық алу үшін EVH веб-сайтының (evhgear.com) онлайн "Қолдау" бөліміне кіріп, "Схемалар мен сымдар диаграммалары" тақырыбының астындағы "MIDI Programming EVH® 5150III 50W Series Amps" дегенді басыңыз.

ТЕХНИКАЛЫҚ СИПАТТАМАЛАР

Өнімнің техникалық сипаттамалары ескертусіз өзгертілуі мүмкін.
