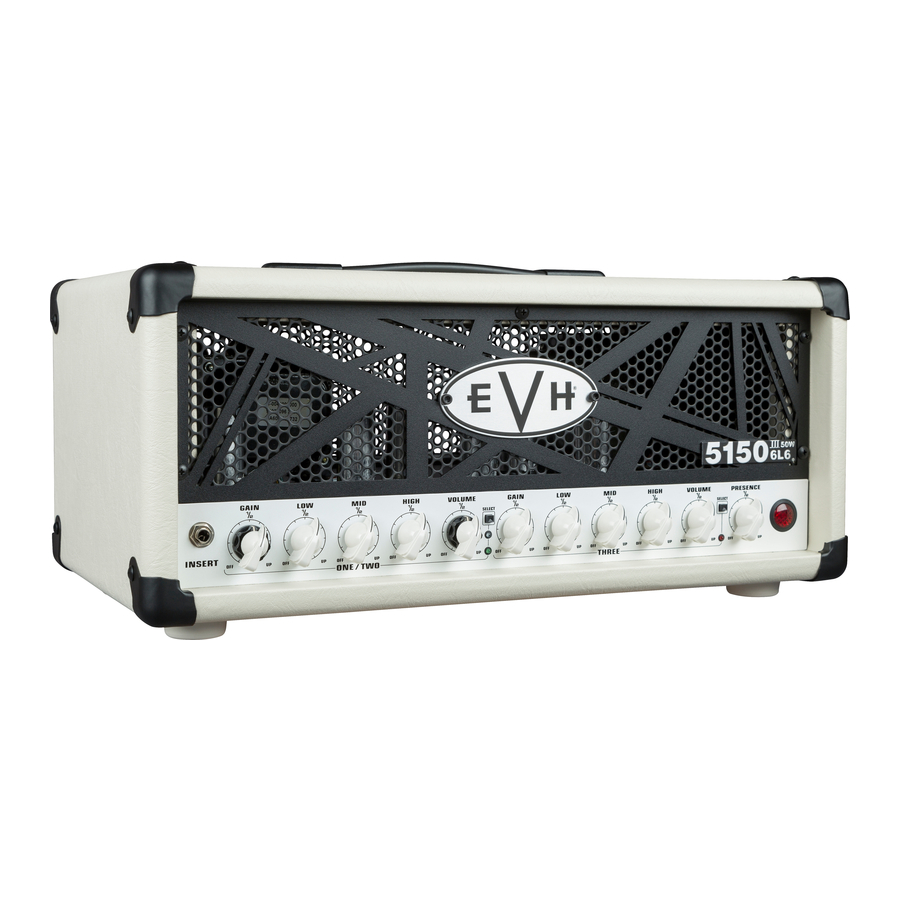

EVH 5150III 50W 6L6 - 50 Watt Amfi Kafa Kullanım Kılavuzu

GİRİŞ

Bu profesyonel tamamen lambalı amfi, rock gitarın yaşayan efsanelerinden biri olan Edward Van Halen'in titiz özelliklerini karşılar. 5150III 6L6 50-Watt Kafa, "daha temiz" bir kanal bir ve kazanç ve ses seviyesi eşleşmesine izin veren bağımsız çift konsantrik kontroller dahil olmak üzere sınırsız sanatsal ifadeye ilham verecek yeni özelliklerle orijinal ve önceki sürümünü günceller. Böylesine şiddetli bir ton ve uzlaşmaz yapısıyla sonuç, yıllarca sürecek olağanüstü EVH performansıdır. Bu vahşi amfinin diğer ayırt edici özellikleri arasında, maksimum harmonik içerik için özel olarak seslendirilen ultra yüksek kazançlı bir preamp tasarımı, ön panel metal ızgara, siyah veya fildişi dokulu vinil kaplama ve çok daha fazlası bulunur.

ÖN PANEL

1. INPUT: Bir enstrümanı buraya takın. Yalnızca yüksek kaliteli blendajlı bir enstrüman kablosu kullanın.
2. CHANNEL ONE/TWO GAIN: Çift konsantrik kazanç kontrolleri. İç yuvarlak düğme kanal biri (temiz); dış "chicken-head" (tavuk kafası) düğmesi kanal ikiyi (orta kazanç) kontrol eder.
3. CHANNEL ONE/TWO LOW/MID/HIGH: Kanal bir (temiz) ve kanal iki (orta kazanç) için alçak, orta ve yüksek frekanslı ton kontrolleri.
4. CHANNEL ONE/TWO VOLUME: Çift konsantrik ses kontrolleri. İç yuvarlak düğme kanal bir (temiz) sesini kontrol eder; dış "chicken-head" (tavuk kafası) düğmesi kanal iki (orta kazanç) sesini kontrol eder. Not: Kanal bir ve ikiden daha temiz bir ses için, bu ses kontrollerini maksimuma ayarlayın, ardından kazanç kontrollerini (B) minimum ayarlarından istenen seviyeye getirin.
5. CHANNEL ONE/TWO SELECT: Anlık basmalı düğme, kanal biri (temiz, yeşil LED) ve kanal ikiyi (orta kazanç, mavi LED) dönüşümlü olarak seçer.
6. CHANNEL THREE GAIN: Yüksek kazançlı kanal üç için preamp kazanç kontrolü. Bu düğmenin daha yüksek ayarları, preamp distorsiyonunu artıracaktır.
7. CHANNEL THREE LOW/MID/HIGH: Yüksek kazançlı kanal üç için alçak, orta ve yüksek frekanslı ton kontrolleri.
8. CHANNEL THREE VOLUME: Yüksek kazançlı kanal üç için preamp sonrası kazanç kontrolü.
9. CHANNEL THREE SELECT: Anlık basmalı düğme, kanal üçü (yüksek kazanç, kırmızı LED) seçer. Kanal birden veya kanal ikiden kanal bir/iki seçimine (E) dönerken kanal bir veya kanal ikinin durumu hatırlanır.
10. PRESENCE: Üç kanalın tamamı için ultra yüksek frekanslı ton kontrolü.
11. POWER LAMP: Amfi açıkken yanar.

ARKA PANEL

12. POWER INPUT: Birlikte verilen güç kablosunu, amfinin arka panelinde listelenen voltaj ve frekans değerlerine uygun olarak buraya bağlayın.
13. FUSE: Yalnızca aynı değerde bir sigorta ile değiştirin.
14. POWER: Amfiyi açar ve kapatır. Bu anahtarı AÇIK konumuna getirdikten sonra, lambaların ısınması için 30 saniye bekleyin, ardından amfiyi STANDBY modundan çıkarmak için STANDBY anahtarını (O) AÇIK konumuna getirin. Amfiyi kapatırken, GÜÇ anahtarını KAPALI konumuna getirmeden önce STANDBY anahtarını 10 saniye boyunca KAPALI konumuna getirerek amfiyi STANDBY moduna alın.
15. STANDBY: Amfiyi STANDBY moduna almak için bu anahtarı KAPALI konumuna getirin. Bu, çalmaya ara verirken veya amfiyi kapatmadan önce yapılmalıdır (yukarıda "N" maddesinde açıklandığı gibi). STANDBY modunu kullanmak lamba ömrünü uzatır.
16. HEADPHONES: Kulaklıkları buraya bağlayın (hoparlör çıkışını otomatik olarak kapatır).
17. MIDI IN: MIDI komutlu kanal seçimi ve efekt döngüsü baypasını etkinleştirmek için buraya bir MIDI denetleyicisi bağlayın (aşağıdaki sayfadaki "MIDI Kurulumu ve Kullanımı" bölümüne bakın).
18. FOOTSWITCH: Birlikte verilen ayak pedalını buraya bağlayın (aşağıdaki resme bakın). Ayak pedalı, üç kanalın her birinin ve efekt döngüsünün kolayca seçilmesini sağlar. Yeşil, mavi ve kırmızı ayak pedalı LED'leri, amfi ön panelindeki kanal LED'lerine karşılık gelir. Efekt döngüsü etkin olduğunda en sağdaki mor LED yanar.

19. EFFECTS LOOP: SEND'i harici bir efekt girişine bağlayın; RETURN'ü harici efekt çıkışına bağlayın.
20. PREAMP OUT: Eş zamanlı çoklu amfi kullanımı için başka bir amfinin efekt dönüşüne veya güç amfisi girişine bağlayın. Bu çıkış, preamp sinyalini doğrudan bir miksere göndermek için de kullanılabilir.
21. RESONANCE: Güç amfisi düşük frekans tepkisini ayarlar.
22. LOAD IMPEDANCE: Hoparlör yüküne uyacak şekilde amfi çıkış empedansını (4, 8 veya 16 ohm) seçer.
    NOT: 5150III 212ST EL34 hoparlör kabini (önerilir) 16 ohm empedansa sahiptir. 5150III 212ST EL34 hoparlör kabinini kullanırken, LOAD IMPEDANCE anahtarını "16Ω" olarak ayarlayın.
23. SPEAKER OUTPUTS: Hoparlör kabinine(lerine) bağlantı için. Yalnızca bir hoparlör kabini kullanırken her iki jak da kullanılabilir. Aşağıda beş farklı hoparlör yapılandırması listelenmiştir. Yalnızca yüksek kaliteli blendajsız hoparlör kabloları kullanın.
    NOT: Amfi açıkken hoparlör jaklarından birine her zaman bir hoparlör takılı olmalıdır, aksi takdirde hasar meydana gelebilir. Hoparlör bağlantılarını veya empedans ayarlarını değiştirirken amfiyi kapatın veya STANDBY moduna alın.

HOPARLÖR YAPILANDIRMALARI

MIDI KURULUMU VE KULLANIMI

MIDI KANAL SEÇİMİ

1. MIDI "öğrenme modunu" başlatmak için her iki kanal SELECT (SEÇ) düğmesine (E ve I) aynı anda basın. Mevcut amfi kanalı LED'i yanıp sönmeye başlayacaktır.
2. Bir MIDI denetleyicisinden amfiye herhangi bir istenen kanalda herhangi bir istenen program değiştirme mesajı gönderin. Program değiştirme mesajı daha önce farklı bir amfi kanalına atanmamışsa, kanal bir LED'i (yeşil) yanıp sönmeye başlayacaktır (bu durumda, daha önce atanan kanalın LED'i yanıp sönmeye başlayacaktır).
3. Kanal SELECT (SEÇ) düğmelerini (E ve I) kullanarak hedef amfi kanalını (bir, iki veya üç) seçin. Gönderilen program değiştirme mesajı için amfi kanalı ataması değiştirilmişse, üç amfi kanalı LED'inin tümü kısaca yanarak belirtilecektir (amfi kanalı ataması değişmemişse—bu, amfi kanalı birini ilk kez bir program değiştirme mesajına atarken geçerli olacaktır—üç amfi kanalı LED'inin tümü kısaca yanmayacaktır, çünkü amfi kanalı ataması varsayılan amfi kanalı bir atamasından değişmemiştir).
   Program değiştirme mesajı şu anda amfi kanalı birine (varsayılan) atanmışsa, amfi kanalı ikiyi seçmek için kanal bir/iki seçme düğmesine (E) iki kez basılmalıdır. Program değiştirme mesajı şu anda amfi kanalı ikisine atanmışsa, amfi kanalı birini seçmek için kanal bir/iki seçme düğmesine (E) iki kez basılmalıdır.
4. İstenirse, amfideki her kanal için iki ve üç adımlarını tekrarlayın. Daha fazla esneklik için, aynı amfi kanalına birden fazla program değiştirme mesajı da atanabilir.
   Ayak pedalının MIDI kurulumu sırasında herhangi bir zamanda kanalları geçici olarak değiştirmek için kullanılabileceğini unutmayın; bunun amfi kanalı atamalarını kaydetme üzerinde hiçbir etkisi olmayacaktır. Tüm kanal atama değişiklikleri, ön panel kanal seçme düğmeleri (E ve I) kullanılarak yapılmalıdır.
5. MIDI program değiştirme kurulumu tamamlandığında, her iki ön panel kanal seçme düğmesine (E ve I) aynı anda basarak "öğrenme modundan" çıkın. Amfi artık seçilen program değiştirme mesajları seçilen MIDI kanalında gönderildiğinde hedef kanallara geçecek şekilde ayarlanmıştır.
   Amfi için varsayılan MIDI kanalının kanal bir olduğunu unutmayın. Amfi MIDI kanalı, "öğrenme modundayken" herhangi bir istenen MIDI kanalından bir program değiştirme mesajı gönderilerek değiştirilebilir. Amfi daha sonra yalnızca o yeni MIDI kanalındaki program değiştirme mesajlarına ve kontrol değiştirme mesajlarına yanıt verecektir.

EFEKT DÖNGÜSÜ BAYPASI İÇİN MIDI KULLANIMI

Kurulum gerekmez. MIDI kanal birinden (varsayılan) veya yukarıdaki bölümde program değiştirme mesajları göndermek için kullanılan kanaldan (MIDI kanal birinden farklıysa), efekt döngüsünü baypas etmek için 63 veya daha düşük bir değere sahip bir kontrol değiştirme #85 mesajı veya efekt döngüsünü etkinleştirmek için 64 veya daha yüksek bir değer gönderin.

DAHA FAZLA BİLGİ

EVH 5150III serisi amfiler için MIDI programlamaya ilişkin daha ayrıntılı bir kılavuz için, EVH web sitesinin (evhgear.com) çevrimiçi "Destek" bölümünü ziyaret edin ve "Şemalar ve Kablo Bağlantı Şemaları" başlığı altında "MIDI Programming EVH® 5150III 50W Series Amps" seçeneğine tıklayın.

TEKNİK ÖZELLİKLER

Ürün özellikleri önceden haber verilmeksizin değiştirilebilir.
