EVH 5150III 50W 6L6 - Manuali i Amplifikatorit të Kokës 50-Watt

Hyrje

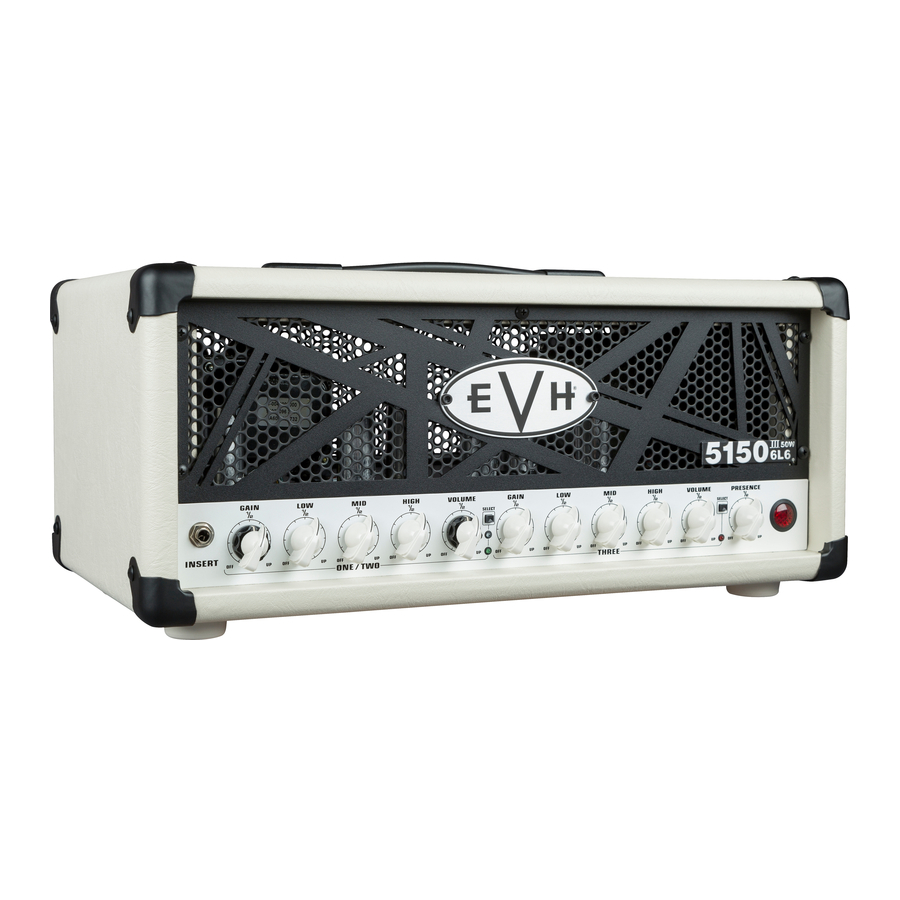

Ky amplifikator profesional me të gjitha llambat përmbush specifikimet e sakta të Edward Van Halen, një nga legjendat e vërteta të gjalla të kitarës rock. Koka 5150III 6L6 50-Watt përditëson versionin e tij origjinal dhe të mëparshëm, me veçori të reja që do të frymëzojnë shprehje të pakufizuar artistike, duke përfshirë një kanal "më të pastër" një dhe kontrolle të pavarura me dy koncentrime që lejojnë përputhjen e nivelit të fitimit dhe volumit. Me një ton kaq të ashpër dhe ndërtim të pakompromis, rezultati është performancë fenomenale EVH për vitet në vazhdim. Karakteristika të tjera dalluese të këtij amplifikatori të egër përfshijnë një dizajn paramp ultra-të lartë të personalizuar për përmbajtje maksimale harmonike, grilë metalike në panelin e përparmë, mbulesë vinyl me teksturë të zezë ose fildishi dhe shumë më tepër.

PANELI I PËRPARËM

1. INPUT: Futni një instrument këtu. Përdorni vetëm një kabllo instrumenti të mbrojtur me cilësi të lartë.
2. FITIMI I KANALIT NJË/DY: Kontrolli i dyfishtë i fitimit koncentrik. Çelësi i brendshëm i rrumbullakët kontrollon kanalin një (i pastër); çelësi i jashtëm "kokë pule" kontrollon kanalin dy (fitim mesatar).
3. KANALI NJË/DY I ULËT/I MESËM/I LARTË: Kontrolli i toneve të frekuencës së ulët, të mesme dhe të lartë për kanalin një (i pastër) dhe kanalin dy (fitim mesatar).
4. VOLUMI I KANALIT NJË/DY: Kontrolli i dyfishtë i volumit koncentrik. Çelësi i brendshëm i rrumbullakët kontrollon volumin e kanalit një (i pastër); çelësi i jashtëm "kokë pule" kontrollon volumin e kanalit dy (fitim mesatar). Shënim: Për një tingull më të pastër nga kanalet një dhe dy, vendosni këto kontrolle të volumit në maksimumin e tyre, pastaj sillni kontrollet e fitimit (B) nga cilësimet e tyre minimale në nivelin e dëshiruar.
5. ZGJEDHJA E KANALIT NJË/DY: Butoni i përkohshëm zgjedh në mënyrë alternative kanalin një (i pastër, LED jeshil) dhe kanalin dy (fitim mesatar, LED blu).
6. FITIMI I KANALIT TRE: Kontrolli i fitimit të paramp për kanalin tre me fitim të lartë. Cilësimet më të larta të këtij çelësi do të rrisin shtrembërimin e paramp.
7. KANALI TRE I ULËT/I MESËM/I LARTË: Kontrolli i toneve të frekuencës së ulët, të mesme dhe të lartë për kanalin tre me fitim të lartë.
8. VOLUMI I KANALIT TRE: Kontrolli i fitimit pas paramp për kanalin tre me fitim të lartë.
9. ZGJEDHJA E KANALIT TRE: Butoni i përkohshëm zgjedh kanalin tre (fitim i lartë, LED i kuq). Gjendja e kanalit një ose kanalit dy mbahet mend kur ktheheni nga kanali tre në zgjedhjen e kanalit një/dy (E).
10. PRANIA: Kontrolli i toneve të frekuencës ultra-të lartë për të tre kanalet.
11. LLAMBA E ENERGJISË: Ndriçon kur amplifikatori është i ndezur.

PANELI I PASMË

12. HYRJA E ENERGJISË: Lidhni kordonin e energjisë të përfshirë me amplifikatorin këtu, në përputhje me vlerësimet e tensionit dhe frekuencës të listuara në panelin e pasmë të amplifikatorit.
13. SIGURESA: Zëvendësoni vetëm me një siguresë me të njëjtin vlerësim.
14. ENERGJIA: Ndizet dhe fiket amplifikatorin. Pasi ta ktheni këtë çelës në ON (ndezur), prisni 30 sekonda që llambat të ngrohen, pastaj ktheni çelësin STANDBY (O) në ON (ndezur) për ta nxjerrë amplifikatorin nga modaliteti STANDBY. Kur fikni amplifikatorin, vendoseni amplifikatorin në modalitetin STANDBY duke e kthyer çelësin STANDBY në OFF (fikur) për 10 sekonda përpara se ta ktheni çelësin POWER (energjia) në OFF (fikur).
15. STANDBY: Vendoseni këtë çelës në pozicionin OFF (fikur) për ta vendosur amplifikatorin në modalitetin STANDBY. Kjo duhet të bëhet kur bëni një pushim nga luajtja ose përpara se të fikni amplifikatorin (siç përshkruhet më sipër në pikën "N"). Përdorimi i modalitetit STANDBY zgjat jetën e llambave.
16. KUFJE: Lidhni kufjet këtu (automatikisht hesht daljen e altoparlantit).
17. MIDI IN: Lidhni një kontrollues MIDI këtu për të aktivizuar zgjedhjen e kanalit të komanduar nga MIDI dhe anashkalimin e efektit loop (shihni seksionin "Konfigurimi dhe Përdorimi i MIDI" në faqen vijuese).
18. PEDALI I KËMBËS: Lidhni pedalin e këmbës të përfshirë (shihni ilustrimin më poshtë) këtu. Pedali i këmbës mundëson zgjedhjen e lehtë të secilit prej tre kanaleve dhe efektit loop. LED-et jeshile, blu dhe të kuqe të pedalit të këmbës korrespondojnë me LED-et e kanalit në panelin e përparmë të amplifikatorit. LED-i vjollcë në skajin e djathtë ndriçon kur efekti loop është aktiv.

19. EFEKTI LOOP: Lidhni SEND (dërgo) në hyrjen e një efekti të jashtëm; lidhni RETURN (kthe) në daljen e efektit të jashtëm.
20. DALJA E PARAMP: Lidhni me kthimin e efekteve të një amplifikatori tjetër ose hyrjen e amplifikatorit të energjisë për përdorim të njëkohshëm të shumë amplifikatorëve. Kjo dalje mund të përdoret gjithashtu për të dërguar sinjalin e paramp direkt në një mikser.
21. REZONANCA: Rregullon përgjigjen e frekuencës së ulët të amplifikatorit të energjisë.
22. NGARKESA E IMPEDANCËS: Zgjedh impedancën e daljes së amplifikatorit (4, 8 ose 16 ohm) për t'iu përshtatur ngarkesës së altoparlantit.
    SHËNIM: Kutia e altoparlantit 5150III 212ST EL34 (e rekomanduar) ka një impedancë prej 16 ohm. Kur përdorni kutinë e altoparlantit 5150III 212ST EL34, vendoseni çelësin LOAD IMPEDANCE (ngarkesa e impedancës) në "16Ω."
23. DALJET E ALTOPARLANTIT: Për lidhje me kabinetin(et) e altoparlantit. Secila prizë mund të përdoret kur përdorni vetëm një kabinet altoparlanti. Pesë konfigurime të ndryshme altoparlantësh janë listuar më poshtë. Përdorni vetëm kabllo altoparlantësh të pambrojtur me cilësi të lartë.
    SHËNIM: Një altoparlant duhet të jetë gjithmonë i lidhur në njërën nga prizat e altoparlantit kur amplifikatori është i ndezur, ose mund të ndodhë dëmtim. Fikeni amplifikatorin ose vendoseni në modalitetin STANDBY kur ndryshoni lidhjet e altoparlantit ose cilësimet e impedancës.

KONFIGURIMET E ALTOPARLANTIT

KONFIGURIMI DHE PËRDORIMI I MIDI

ZGJEDHJA E KANALIT MIDI

1. Shtypni të dy butonat SELECT (E dhe I) të kanalit njëkohësisht për të filluar modalitetin "mësimi" MIDI. LED-i aktual i kanalit të amplifikatorit do të fillojë të pulsojë.
2. Dërgoni çdo mesazh të dëshiruar për ndryshimin e programit në çdo kanal të dëshiruar nga një kontrollues MIDI në amplifikator. LED-i i kanalit një (jeshil) do të fillojë të pulsojë nëse mesazhi i ndryshimit të programit nuk i është caktuar më parë një kanali tjetër amplifikatori (në këtë rast LED-i për kanalin e caktuar më parë do të fillojë të pulsojë).
3. Zgjidhni kanalin e synuar të amplifikatorit (një, dy ose tre) duke përdorur butonat SELECT (E dhe I) të kanalit. Të tre LED-et e kanalit të amplifikatorit do të ndriçojnë shkurtimisht për të treguar nëse caktimi i kanalit të amplifikatorit është ndryshuar për mesazhin e dërguar të ndryshimit të programit (nëse caktimi i kanalit të amplifikatorit nuk ka ndryshuar - gjë që do të ishte rasti kur caktoni kanalin një të amplifikatorit në një mesazh të ndryshimit të programit për herë të parë - të tre LED-et e kanalit të amplifikatorit nuk do të ndriçojnë të gjitha shkurtimisht, sepse caktimi i kanalit të amplifikatorit nuk ka ndryshuar nga caktimi i parazgjedhur i kanalit një të amplifikatorit).
   Nëse mesazhi i ndryshimit të programit aktualisht i është caktuar kanalit një të amplifikatorit (parazgjedhur), butoni i zgjedhjes së kanalit një/dy (E) duhet të shtypet dy herë për të zgjedhur kanalin dy të amplifikatorit. Nëse mesazhi i ndryshimit të programit aktualisht i është caktuar kanalit dy të amplifikatorit, butoni i zgjedhjes së kanalit një/dy (E) duhet të shtypet dy herë për të zgjedhur kanalin një të amplifikatorit.
4. Përsëritni hapat dy dhe tre për secilin kanal në amplifikator, nëse dëshironi. Për më shumë fleksibilitet, mesazhe të shumta të ndryshimit të programit mund t'i caktohen gjithashtu të njëjtit kanal amplifikatori.
   Vini re se pedali i këmbës mund të përdoret për të ndryshuar kanalet përkohësisht në çdo kohë gjatë konfigurimit të MIDI; kjo nuk do të ketë asnjë efekt në ruajtjen e caktimit të kanaleve të amplifikatorit. Të gjitha ndryshimet e caktimit të kanaleve duhet të bëhen duke përdorur butonat e zgjedhjes së kanalit në panelin e përparmë (E dhe I).
5. Kur konfigurimi i ndryshimit të programit MIDI është i plotë, dilni nga modaliteti "mësimi" duke shtypur të dy butonat e zgjedhjes së kanalit në panelin e përparmë (E dhe I) njëkohësisht. Amplifikatori tani është konfiguruar për të kaluar në kanalet e synuara sa herë që mesazhet e zgjedhura të ndryshimit të programit dërgohen në kanalin e zgjedhur MIDI.
   Vini re se kanali parazgjedhur MIDI për amplifikatorin është kanali një. Kanali MIDI i amplifikatorit mund të ndryshohet duke dërguar një mesazh të ndryshimit të programit nga çdo kanal tjetër i dëshiruar MIDI ndërsa jeni në modalitetin "mësimi". Amplifikatori më pas do t'u përgjigjet vetëm mesazheve të ndryshimit të programit dhe mesazheve të ndryshimit të kontrollit në atë kanal të ri MIDI.

PËRDORIMI I MIDI PËR ANASHKALIMIN E EFEKTIT LOOP

Nuk kërkohet konfigurim. Nga kanali një MIDI (parazgjedhur) ose kanali i përdorur për të dërguar mesazhe të ndryshimit të programit në seksionin e mësipërm (nëse ndryshon nga kanali një MIDI), thjesht dërgoni një mesazh të ndryshimit të kontrollit #85 me një vlerë prej 63 ose më pak për të anashkaluar efektin loop, ose një vlerë prej 64 ose më e madhe për të aktivizuar efektin loop.

INFORMACION I MËTEJSHËM

Për një udhëzues më të thelluar për programimin MIDI për amplifikatorët e serisë EVH 5150III, vizitoni seksionin "Support" (mbështetje) në internet të faqes së internetit EVH (evhgear.com) dhe klikoni në "MIDI Programming EVH® 5150III 50W Series Amps" (Programimi MIDI EVH® 5150III 50W Series Amps) nën titullin "Schematics and Wiring Diagrams" (Skemat dhe Diagramet e Instalimeve).

SPECIFIKIMET

Specifikimet e produktit mund të ndryshojnë pa paralajmërim.
