UTANGULIZI

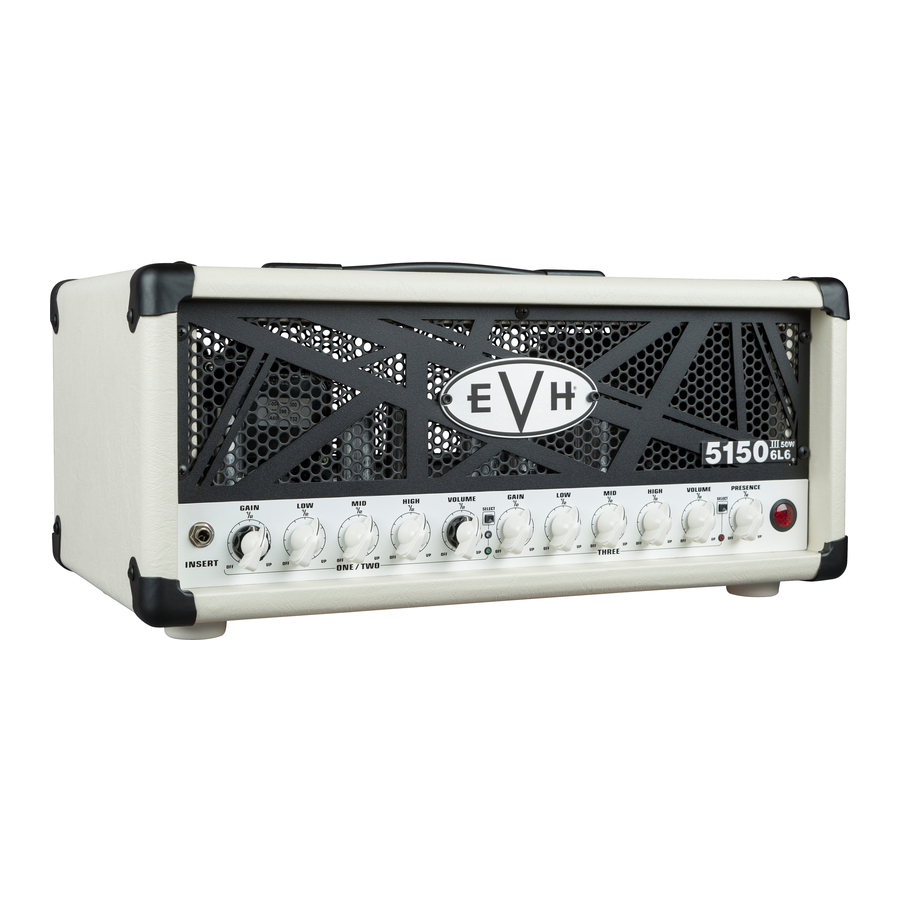

Amplifaya hii ya kitaalamu ya mirija yote inakidhi mahitaji kamili ya Edward Van Halen, mmoja wa magwiji hai wa kweli wa gitaa la roki. Kichwa cha 5150III 6L6 cha Wati 50 kinasasisha toleo lake la asili na la awali, na vipengele vipya ambavyo vitahamasisha usemi usio na kikomo wa kisanii, ikiwa ni pamoja na chaneli ya "safi" na vidhibiti huru vya pacha-makini vinavyoruhusu ulinganishaji wa kiwango cha faida na sauti. Kwa sauti kali kama hiyo na ujenzi usio na maelewano, matokeo yake ni utendaji bora wa EVH kwa miaka ijayo. Vipengele vingine tofauti vya amp hii kali ni pamoja na muundo wa awali wa faida ya juu sana iliyoundwa kwa ajili ya maudhui ya juu zaidi ya harmonic, grill ya chuma ya paneli ya mbele, kifuniko cha vinyl chenye maandishi meusi au pembe za ndovu na mengi zaidi.

PANELI YA MBELE

1. INPUT: Chomeka kifaa hapa. Tumia tu kebo ya chombo iliyokingwa ya ubora wa juu.
2. CHANNEL ONE/TWO GAIN: Vidhibiti pacha-makini vya faida. Kishikio cha ndani cha mviringo hudhibiti chaneli ya kwanza (safi); kishikio cha nje cha "kichwa cha kuku" hudhibiti chaneli ya pili (faida ya kati).
3. CHANNEL ONE/TWO LOW/MID/HIGH: Vidhibiti vya sauti vya masafa ya chini, ya kati na ya juu kwa chaneli ya kwanza (safi) na chaneli ya pili (faida ya kati).
4. CHANNEL ONE/TWO VOLUME: Vidhibiti pacha-makini vya sauti. Kishikio cha ndani cha mviringo hudhibiti sauti ya chaneli ya kwanza (safi); kishikio cha nje cha "kichwa cha kuku" hudhibiti sauti ya chaneli ya pili (faida ya kati). Kumbuka: Kwa sauti safi kutoka kwa chaneli ya kwanza na ya pili, weka vidhibiti hivi vya sauti kwa kiwango cha juu zaidi, kisha ulete vidhibiti vya faida (B) kutoka kwa mipangilio yao ya chini hadi kiwango unachotaka.
5. CHANNEL ONE/TWO SELECT: Kitufe cha muda mfupi huchagua chaneli ya kwanza (safi, LED ya kijani) na chaneli ya pili (faida ya kati, LED ya bluu).
6. CHANNEL THREE GAIN: Udhibiti wa faida ya awali kwa chaneli ya tatu ya faida ya juu. Mipangilio ya juu ya kishikio hiki itaongeza upotoshaji wa awali.
7. CHANNEL THREE LOW/MID/HIGH: Vidhibiti vya sauti vya masafa ya chini, ya kati na ya juu kwa chaneli ya tatu ya faida ya juu.
8. CHANNEL THREE VOLUME: Udhibiti wa faida ya baada ya awali kwa chaneli ya tatu ya faida ya juu.
9. CHANNEL THREE SELECT: Kitufe cha muda mfupi huchagua chaneli ya tatu (faida ya juu, LED nyekundu). Hali ya chaneli ya kwanza au chaneli ya pili inakumbukwa wakati wa kurudi kutoka chaneli ya tatu hadi uteuzi wa chaneli ya kwanza/pili (E).
10. PRESENCE: Udhibiti wa sauti ya masafa ya juu sana kwa chaneli zote tatu.
11. POWER LAMP: Huangaza wakati amplifaya imewashwa.

PANELI YA NYUMA

12. POWER INPUT: Unganisha kebo ya umeme iliyojumuishwa kwenye amplifaya hapa, kulingana na viwango vya voltage na frequency vilivyoorodheshwa kwenye paneli ya nyuma ya amplifaya.
13. FUSE: Badilisha tu na fuse ya kiwango sawa.
14. POWER: Huwasha na kuzima amp. Baada ya kuwasha swichi hii, subiri sekunde 30 kwa mirija kuwaka, kisha uwashe swichi ya STANDBY (O) ili kutoa amp kutoka kwa hali ya STANDBY. Unapozima amplifaya, weka amp katika hali ya STANDBY kwa kuzima swichi ya STANDBY kwa sekunde 10 kabla ya kuzima swichi ya POWER.
15. STANDBY: Weka swichi hii katika nafasi ya ZIMA ili kuweka amp katika hali ya STANDBY. Hii inapaswa kufanywa wakati wa kupumzika kucheza au kabla ya kuzima amplifaya (kama ilivyoelezwa hapo juu katika kipengee "N"). Kutumia hali ya STANDBY huongeza muda wa maisha ya mirija.
16. HEADPHONES: Unganisha vipokea sauti hapa (huzima pato la spika kiotomatiki).
17. MIDI IN: Unganisha kidhibiti cha MIDI hapa ili kuwezesha uteuzi wa chaneli iliyoamriwa na MIDI na kupita kitanzi cha athari (ona sehemu ya "Usanidi na Matumizi ya MIDI" kwenye ukurasa unaofuata).
18. FOOTSWITCH: Unganisha swichi ya mguu iliyojumuishwa (ona mchoro hapa chini) hapa. Swichi ya mguu huwezesha uteuzi rahisi wa kila moja ya chaneli tatu na kitanzi cha athari. LED za kijani, bluu na nyekundu za swichi ya mguu zinalingana na LED za chaneli kwenye paneli ya mbele ya amp. LED ya zambarau upande wa kulia huangaza wakati kitanzi cha athari kinafanya kazi.

19. EFFECTS LOOP: Unganisha SEND kwa ingizo la athari ya nje; unganisha RETURN kwa pato la athari ya nje.
20. PREAMP OUT: Unganisha kwa urejeshaji wa athari ya amp nyingine au ingizo la amp ya nguvu kwa matumizi ya amp nyingi kwa wakati mmoja. Pato hili pia linaweza kutumika kutuma ishara ya awali moja kwa moja kwa kichanganya sauti.
21. RESONANCE: Hurekebisha majibu ya masafa ya chini ya amp ya nguvu.
22. LOAD IMPEDANCE: Huchagua impedance ya pato la amp ya (4, 8 au 16 ohms) ili kuendana na mzigo wa spika.
    KUMBUKA: Uzio wa spika wa 5150III 212ST EL34 (inayopendekezwa) una impedance ya ohms 16. Unapotumia uzio wa spika wa 5150III 212ST EL34, weka swichi ya LOAD IMPEDANCE kuwa "16Ω."
23. SPEAKER OUTPUTS: Kwa kuunganisha kwenye kabati(s) ya spika. Jack yoyote inaweza kutumika wakati wa kutumia kabati moja tu ya spika. Usanidi tano tofauti za spika zimeorodheshwa hapa chini. Tumia tu nyaya za spika zisizokingwa za ubora wa juu.
    KUMBUKA: Spika lazima iwe imechomekwa kwenye mojawapo ya jeki za spika wakati amplifaya imewashwa, au uharibifu unaweza kutokea. Zima amplifaya au uweke katika hali ya STANDBY wakati wa kubadilisha miunganisho ya spika au mipangilio ya impedance.

USANIDI WA SPIKA

USANIDI NA MATUMIZI YA MIDI

UTEZI WA CHANELI YA MIDI

1. Bonyeza vitufe vyote viwili vya SELECT vya chaneli (E na I) kwa wakati mmoja ili kuanzisha "hali ya kujifunza" ya MIDI. LED ya chaneli ya amp ya sasa itaanza kuwaka.
2. Tuma ujumbe wowote unaotaka wa kubadilisha programu kwenye chaneli yoyote unayotaka kutoka kwa kidhibiti cha MIDI hadi kwa amp. LED ya chaneli ya kwanza (kijani) itaanza kuwaka isipokuwa ujumbe wa kubadilisha programu umepewa chaneli tofauti ya amp hapo awali (katika hali hiyo LED ya chaneli iliyopewa hapo awali itaanza kuwaka).
3. Chagua chaneli lengwa ya amp (moja, mbili au tatu) kwa kutumia vitufe vya SELECT vya chaneli (E na I). LED zote tatu za chaneli ya amp zitaangaza kwa muda mfupi ili kuonyesha ikiwa mgawo wa chaneli ya amp umebadilishwa kwa ujumbe uliotumwa wa kubadilisha programu (ikiwa mgawo wa chaneli ya amp haujabadilika—ambayo itakuwa hivyo wakati wa kupeana chaneli ya kwanza ya amp kwa ujumbe wa kubadilisha programu kwa mara ya kwanza kabisa—LED tatu za chaneli ya amp hazitaangaza zote kwa muda mfupi, kwa sababu mgawo wa chaneli ya amp haujabadilika kutoka kwa mgawo chaguo-msingi wa chaneli ya kwanza ya amp).
   Ikiwa ujumbe wa kubadilisha programu kwa sasa umepewa chaneli ya kwanza ya amp (chaguo-msingi), kitufe cha kuchagua chaneli ya kwanza/pili (E) lazima kibonyezwe mara mbili ili kuchagua chaneli ya pili ya amp. Ikiwa ujumbe wa kubadilisha programu kwa sasa umepewa chaneli ya pili ya amp, kitufe cha kuchagua chaneli ya kwanza/pili (E) lazima kibonyezwe mara mbili ili kuchagua chaneli ya kwanza ya amp.
4. Rudia hatua ya pili na ya tatu kwa kila chaneli kwenye amp, ikiwa inataka. Kwa kubadilika zaidi, ujumbe mwingi wa kubadilisha programu pia unaweza kupewa chaneli sawa ya amp.
   Kumbuka kuwa swichi ya mguu inaweza kutumika kubadilisha chaneli kwa muda wakati wowote wakati wa usanidi wa MIDI; hii haitaathiri kuokoa mgawo wa chaneli ya amp. Mabadiliko yote ya mgawo wa chaneli lazima yafanywe kwa kutumia vitufe vya kuchagua chaneli ya paneli ya mbele (E na I).
5. Usanidi wa kubadilisha programu ya MIDI ukikamilika, toka kwenye "hali ya kujifunza" kwa kubonyeza vitufe vyote viwili vya kuchagua chaneli ya paneli ya mbele (E na I) kwa wakati mmoja. Amp sasa imewekwa ili kubadili chaneli lengwa wakati wowote ujumbe uliochaguliwa wa kubadilisha programu unatumiwa kwenye chaneli iliyochaguliwa ya MIDI.
   Kumbuka kuwa chaneli chaguo-msingi ya MIDI kwa amp ni chaneli ya kwanza. Chaneli ya MIDI ya amp inaweza kubadilishwa kwa kutuma ujumbe wa kubadilisha programu kutoka kwa chaneli nyingine yoyote unayotaka ya MIDI ukiwa katika "hali ya kujifunza." Amp kisha itajibu tu ujumbe wa kubadilisha programu na ujumbe wa kubadilisha udhibiti kwenye chaneli hiyo mpya ya MIDI.

MATUMIZI YA MIDI KWA AJILI YA KUPITA KITANZI CHA ATHARI

Hakuna usanidi unaohitajika. Kutoka kwa chaneli ya kwanza ya MIDI (chaguo-msingi) au chaneli inayotumika kutuma ujumbe wa kubadilisha programu katika sehemu iliyo hapo juu (ikiwa ni tofauti na chaneli ya kwanza ya MIDI), tuma tu ujumbe wa #85 wa kubadilisha udhibiti na thamani ya 63 au chini ili kupita kitanzi cha athari, au thamani ya 64 au zaidi ili kuwezesha kitanzi cha athari.

TAARIFA ZAIDI

Kwa mwongozo wa kina zaidi wa upangaji wa MIDI kwa amplifaya za mfululizo wa EVH 5150III, tembelea sehemu ya "Usaidizi" ya tovuti ya EVH (evhgear.com), na ubofye "Upangaji wa MIDI EVH® 5150III 50W Series Amps" chini ya kichwa cha "Michoro na Michoro ya Wiring."

MAELEZO

Vipimo vya bidhaa vinaweza kubadilika bila taarifa.
