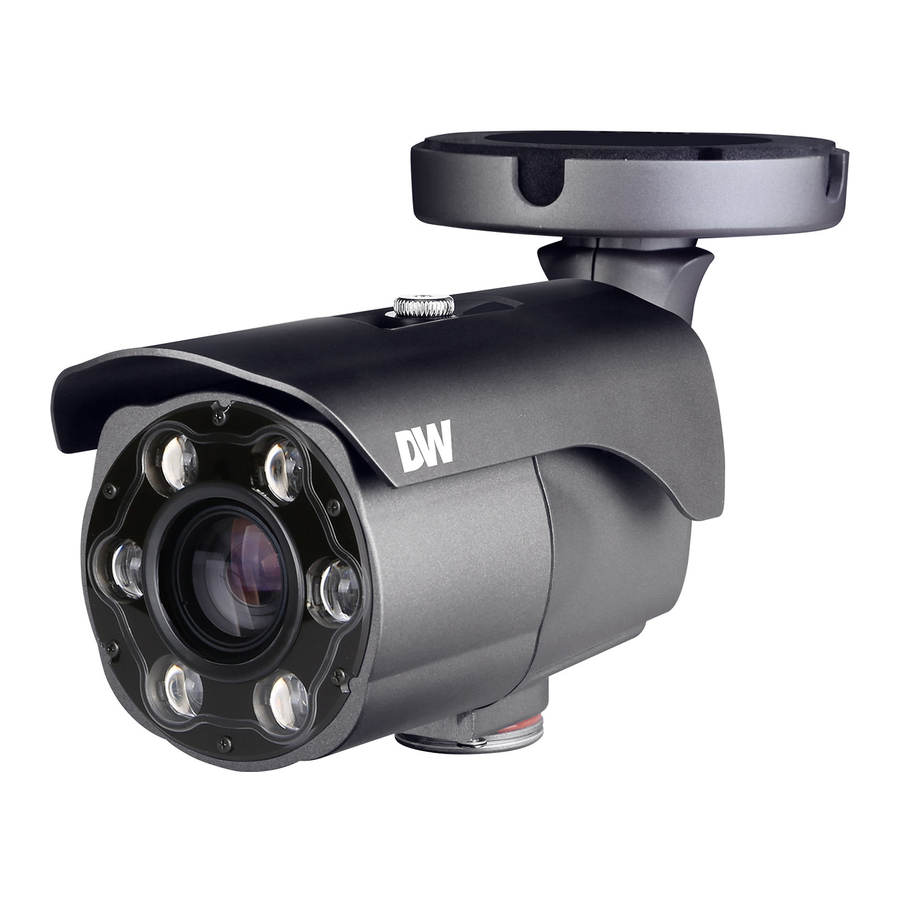

Digital Watchdog MEGApix CaaS DWC-MB44LPRC6/1/2 Hurtigstartguide

Innhold

1 HVA ER I ESKEN
2 FORBEREDELSE TIL MONTERING AV KAMERAET
3 KABLE KAMERAET TIL EKSTERNE ENHETER
4 INSTALLERE KAMERAET
- 4.1 RETNINGSLINJER FOR LPR-INSTALLASJON
5 KABLING
6 DW IP FINDER
7 WEBVISNING
8 SETT OPP DW SPECTRUM CAAS FOR OPPTAK
9 Referanser
10 Last ned manual
11 På andre språk

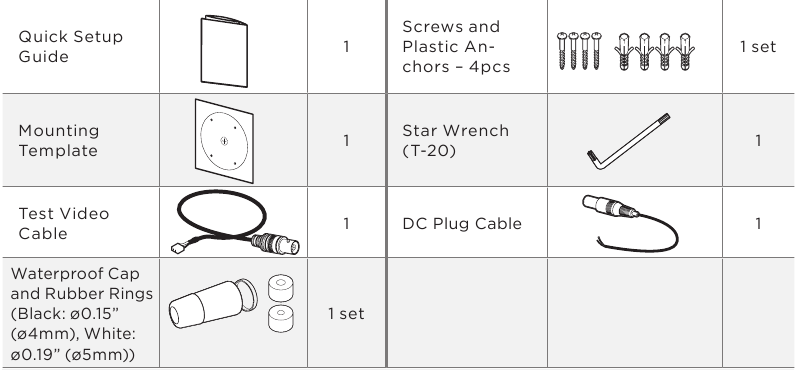

HVA ER I ESKEN

Standard påloggingsinformasjon
Brukernavn: admin	Passord: admin

MERK: Last ned alt av støttemateriell og verktøy på ett sted.

Gå til: http://www.digital-watchdog.com/resources
Søk etter produktet ditt ved å skrive inn delenummeret i søkefeltet 'Search by Product' (Søk etter produkt). Resultater for gjeldende delenumre vil fylles ut automatisk basert på delenummeret du skriver inn.
Klikk på 'Search' (Søk). Alt støttemateriell, inkludert manualer og hurtigstartguider (QSG-er) vil vises i resultatene.

Advarsel: Dette dokumentet er ment å fungere som en rask referanse for det første oppsettet. Det anbefales at brukeren leser hele bruksanvisningen for fullstendig og korrekt installasjon og bruk.

FORBEREDELSE TIL MONTERING AV KAMERAET

Monteringsflaten må tåle fem ganger vekten av kameraet ditt.
Ikke la kablene bli fanget på feil steder eller at den elektriske ledningen dekselet blir skadet. Dette kan forårsake sammenbrudd eller brann.
Disse serviceinstruksjonene er beregnet for bruk av kvalifisert service personell kun. For å redusere risikoen for elektrisk støt, ikke utfør annen service enn den som er beskrevet i bruksanvisningen, med mindre du er kvalifisert til å gjøre det.
Dette produktet er ment å forsynes med en UL-listet strømforsyning Enhet merket "Class 2" eller "LPS" eller "PS2" og vurdert til 12 Vdc, 920 mA min.
Den kablede LAN-huben som leverer strøm over Ethernet (PoE) i i samsvar med IEEE 802-3af skal være en UL-listet enhet med utgangen vurdert som en Limited Power Source som definert i UL60950-1 eller PS2 som definert i UL62368-1.
Enheten er beregnet for installasjon i et nettverksmiljø 0 som definert i IEC TR 62102. Som sådan skal tilhørende Ethernet-kabling være begrenset til innsiden av bygningen.
Bruk monteringsmalarket eller selve kameraet til å merke og bor de nødvendige hullene i veggen eller taket.

KABLE KAMERAET TIL EKSTERNE ENHETER

Før ledningene gjennom og gjør alle nødvendige tilkoblinger.

NETTVERKSTILKOBLINGER – Ved hjelp av en PoE-svitsj eller PoE-injektor, koble kameraet ved hjelp av en Ethernet-kabel for både data og strøm.
NETTVERKSTILKOBLINGER – Bruker ikke PoE-svitsj eller PoE-injektor, koble kameraet til svitsjen ved hjelp av en Ethernet-kabel for dataoverføring og bruk en strømadapter for å drive kameraet.

Strømkrav	Strømforbruk
DC12V, PoE (IEEE 802.3af klasse 3 ) (Adapter ikke inkludert)	DC12V Maks 11W PoE Maks 12.9W

INSTALLERE KAMERAET

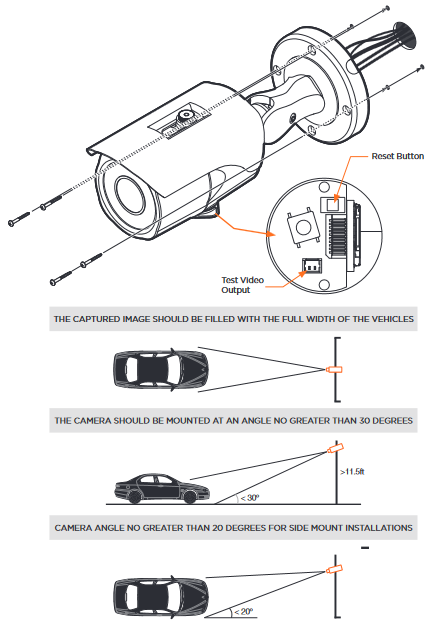

Når alle kabler er koblet til, fest kameraet til monteringsflaten ved hjelp av de medfølgende skruene.
Det vanntette hettesettet leveres med to gummiringer med forskjellige diametre. Den svarte gummiringen har en indre diameter på ø0,15" (ø4mm). Den hvite gummiringen har en indre diameter på ø0,19" (ø5mm). Når du bruker den vanntette hetten, bruk gummiringen som passer best for nettverkskabelens diameter.

Før LAN-kabelen gjennom den vanntette hetten, pakningen og gummiringen.
Koble LAN-kabelen til kameraets nettverksport .
vil bli festet til med en ¼ omdreining mot klokken.
Tre og vri godt til .

MERK: For å sikre fuktighetsforsegling, sørg for at o-ringen er på plass mellom a og b. I ekstreme miljøer anbefales bruk av en utendørs klassifisert tetningsmasse.

MERK: Kabler med ø4,5 mm til ø5,5 mm tykkelse bør bruke den svarte gummiringen. Kabler over ø5,5 mm tykkelse bør bruke den hvite gummiringen.

Løsne panorerings- og tilteskruene ved foten av kameraets brakett for å justere kameraets visning og posisjon.
Tilbakestille kameraet: For å tilbakestille kameraet, bruk spissen av en binders eller en blyant og trykk på tilbakestillingsknappen. Hvis du trykker på knappen i fem (5) sekunder, vil det starte en kameradekkende tilbakestilling av alle innstillingene, inkludert nettverksinnstillinger.

RETNINGSLINJER FOR LPR-INSTALLASJON

LPR-kameraet bør monteres i en høyde mellom 3~8 fot, og en avstand ikke større enn 80 fot fra målområdet. Overskridelse av avstandsanbefalingene kan føre til et bilde av dårlig kvalitet av bevegelige skilt.
Sørg for at kameravinkelen ikke er mer enn 20° grader (horisontalt) 30° grader (vertikalt) fra målområdet.
Det anbefales å plassere et skilt eller kjøretøy for å reflektere IR-lyset fra kameraet mens du justerer kameraets fokus på målområdet.
Etter at du har montert kameraet, kan du trykke på Zoom Lens Button (Zoomlinseknappen) (plassert på undersiden av kameraet) for sekvensielt å zoome og autofokusere kameraet. Alternativt kan kameraets web-GUI eller administrasjonsprogramvare også brukes. Jo lenger Zoom Lens-knappen (T-W jog-knappen) trykkes ned, desto lenger vil linsemodulen zoome.
Vær oppmerksom på at kameraene leveres med fokus i manuell modus. For å endre kameraets fokus til Auto, gå inn i kameraets web-GUI og bruk +/- zoom-knappene til venstre for kamerabildet.

KABLING

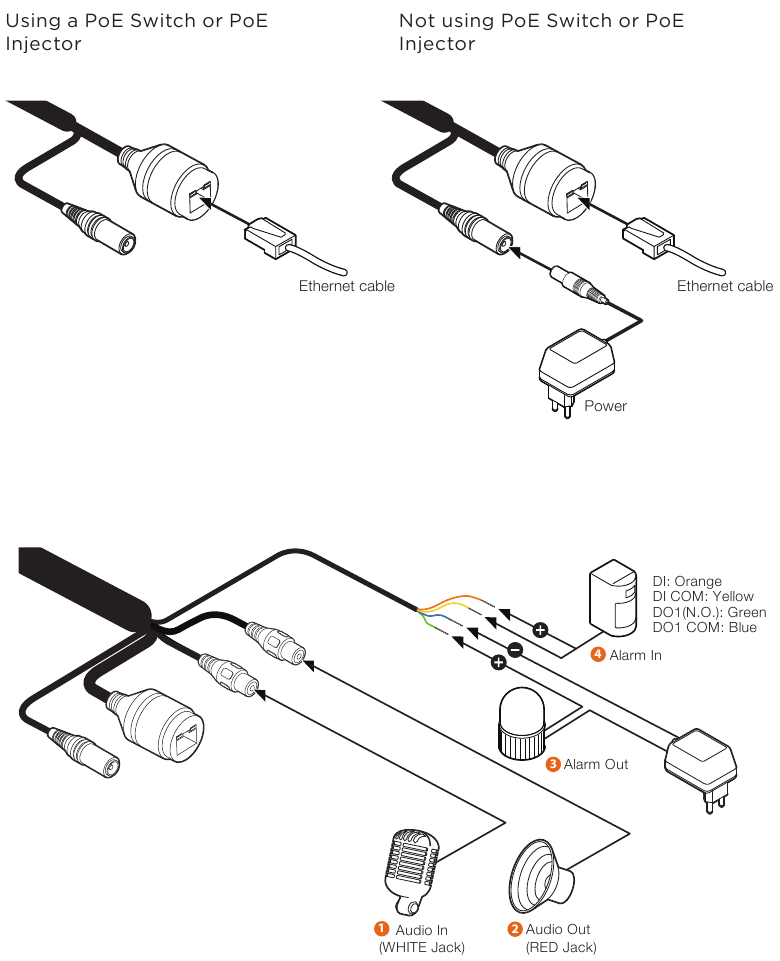

Bruk diagrammet nedenfor for å koble strøm, nettverk, lyd, alarm og sensorer til kameraet på riktig måte.

KABLING

DW® IP FINDER™

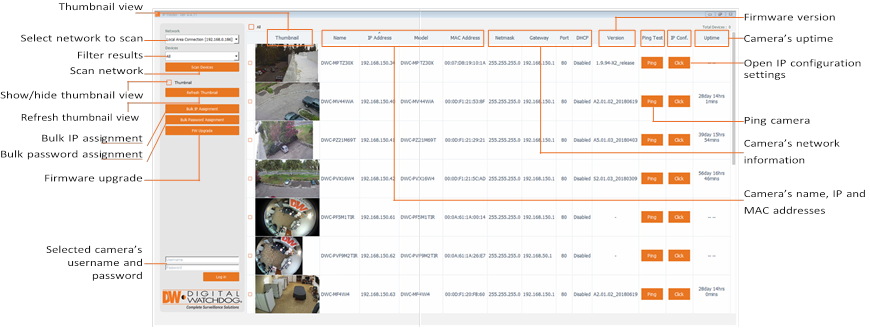

Bruk DW IP Finder-programvaren til å skanne nettverket og oppdage alle MEGApix®-kameraer, angi kameraets nettverksinnstillinger eller få tilgang til kameraets webklient.

Nettverksoppsett

For å installere DW IP Finder, gå til: http://www.digital-watchdog.com
Skriv inn "DW IP Finder" i søkeboksen øverst på siden.
Gå til "Software" (Programvare)-fanen på DW IP Finder-siden for å laste ned installasjonsfilen.
Følg installasjonen for å installere DW IP Finder. Åpne DW IP Finder og klikk på 'Scan Devices' (Skanne enheter). Den vil skanne det valgte nettverket for alle støttede enheter og liste opp resultatene i tabellen. Under skanningen vil DW®-logoen bli grå.

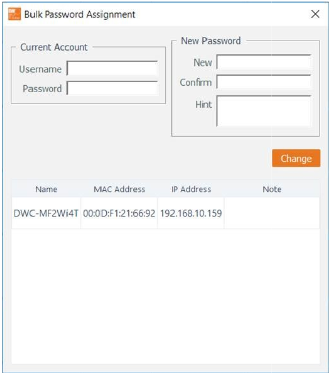

Når du kobler til kameraet for første gang, må et passord angis. For å sette opp et passord for kameraet ditt:
1. Merk av i boksen ved siden av kameraet i IP Finders søkeresultater. Du kan velge flere kameraer.
2. Klikk på "Bulk Password Assign" (Massepassordtilordning) til venstre.
3. Skriv inn admin/admin for gjeldende brukernavn og passord. Skriv inn et nytt brukernavn og passord til høyre. Passord må ha minimum 8 tegn med minst 4 kombinasjoner av store bokstaver, små bokstaver, tall og spesialtegn. Passord kan ikke inneholde bruker-ID-en.
4. Klikk på "change" (endre) for å bruke alle endringene.

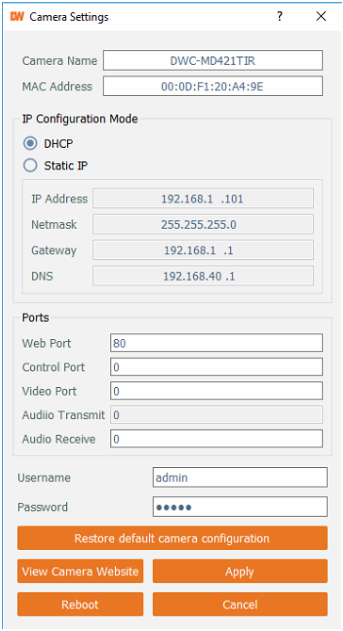

Velg et kamera fra listen ved å dobbeltklikke på kameraets bilde eller klikke på 'Click' (Klikk)-knappen under IP Conf.-kolonnen. Popup-vinduet vil vise kameraets gjeldende nettverksinnstillinger, slik at administratorbrukere kan justere innstillingene etter behov.
For å få tilgang til kameraets webside, klikk på 'View Camera Website' (Vis kameraets nettsted) fra IP Config-vinduet.
For å lagre endringer som er gjort i kameraets innstillinger, skriv inn brukernavnet og passordet til kameraets administratorkonto og klikk på 'Apply' (Bruk).

Velg DHCP for å la kameraet motta IP-adressen automatisk fra DHCP-serveren.
Velg "Static" (Statisk) for å manuelt angi kameraets IP-adresse, (Sub)Netmask, Gateway og DNS-informasjon.
Kameraets IP må settes til statisk hvis du kobler til Spectrum® IPVMS. Kontakt nettverksadministratoren din for mer informasjon.

Standard TCP/IP-informasjon: DHCP.

Port forwarding (Portvideresending) må settes opp i nettverkets ruter for å få tilgang til kameraet fra et eksternt nettverk.

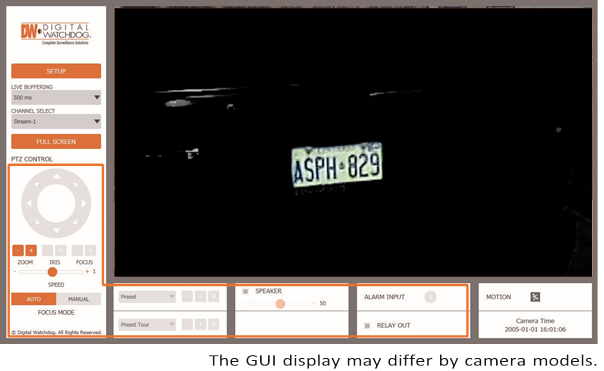

WEBVISNING

Når kameraets nettverksinnstillinger er satt opp riktig, kan du få tilgang til kameraets webvisning ved hjelp av DW® IP Finder™.

Slik åpner du kameraets webvisning:

Finn kameraet ved hjelp av DW® IP Finder™.
Dobbeltklikk på kameraets visning i resultatlisten.
Trykk på 'View Camera Website' (Vis kameraets nettsted). Kameraets webvisning vil åpnes i standard nettleser.
Skriv inn kameraets brukernavn og passord (standard er admin / admin).
Hvis du får tilgang til kameraet for første gang, installer VLC player for webfiler for å se video fra kameraet.

* MERK: Noen menyvalg er kanskje ikke tilgjengelige basert på kameramodellen. Se hele manualen for mer informasjon.

MERK: Se hele produktmanualen for oppsett av webvisning, funksjoner og kamerainnstillingsalternativer.
