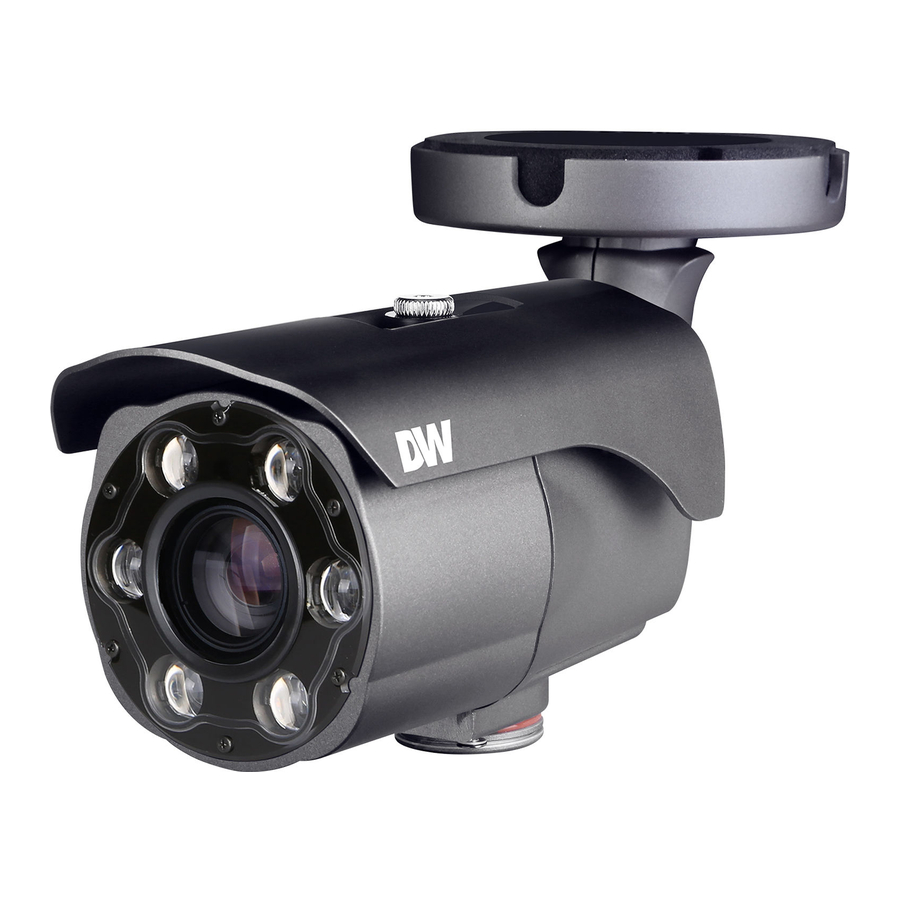

Digital Watchdog MEGApix CaaS DWC-MB44LPRC6/1/2 Ghid de Pornire Rapidă

Cuprins

CE SE AFLĂ ÎN CUTIE

Informații de autentificare implicite
Username (Nume de utilizator): admin Password (Parolă): admin

NOTĂ: Descărcați toate materialele și instrumentele de asistență într-un singur loc.

  1. Accesați: http://www.digital-watchdog.com/resources
  2. Căutați produsul introducând numărul de serie în bara de căutare 'Search by Product' (Caută după produs). Rezultatele pentru numerele de serie aplicabile vor apărea automat în funcție de numărul de serie pe care îl introduceți.
  3. Faceți clic pe 'Search' (Caută). Toate materialele acceptate, inclusiv manualele și ghidul de pornire rapidă (QSG-uri) vor apărea în rezultate.

warningAtenție: Acest document este destinat să servească drept referință rapidă pentru configurarea inițială. Se recomandă ca utilizatorul să citească întregul manual de instrucțiuni pentru o instalare și utilizare completă și corectă.

PREGĂTIREA PENTRU MONTAREA CAMEREI

  1. Suprafața de montare trebuie să suporte de cinci ori greutatea camerei dumneavoastră.
  2. Nu lăsați cablurile să se prindă în locuri nepotrivite sau ca linia electrică să fie deteriorată. Acest lucru poate provoca o defecțiune sau un incendiu.

  3. Aceste instrucțiuni de service sunt destinate utilizării numai de către personalul de service calificat. Pentru a reduce riscul de electrocutare, nu efectuați nicio operațiune de service, alta decât cea conținută în instrucțiunile de utilizare, decât dacă sunteți calificat să faceți acest lucru.
  4. Acest produs este destinat să fie alimentat de o sursă de alimentare listată UL marcată "Class 2" (Clasa 2) sau "LPS" sau "PS2" și evaluată la 12 Vdc, 920 mA min.
  5. Hub-ul LAN cu fir care furnizează energie prin Ethernet (PoE) în conformitate cu IEEE 802-3af trebuie să fie un dispozitiv listat UL cu ieșirea evaluată ca o sursă de energie limitată, așa cum este definit în UL60950-1 sau PS2, așa cum este definit în UL62368-1.
  6. Unitatea este destinată instalării într-un mediu de rețea 0, așa cum este definit în IEC TR 62102. Ca atare, cablajul Ethernet asociat trebuie să fie limitat la interiorul clădirii.
  7. Folosind șablonul de montare sau camera însăși, marcați și găuriți găurile necesare în perete sau tavan.

CABLAREA CAMEREI LA DISPOZITIVE EXTERNE

Treceți firele prin și faceți toate conexiunile necesare.

  1. CONEXIUNI DE REȚEA – Folosind un comutator PoE sau un injector PoE, conectați camera folosind un cablu Ethernet atât pentru date, cât și pentru alimentare.
  2. CONEXIUNI DE REȚEA – Nu folosiți un comutator PoE sau un injector PoE, conectați camera la comutator folosind un cablu Ethernet pentru transmisia de date și utilizați un adaptor de alimentare pentru a alimenta camera.
Cerințe de alimentare Consum de energie
DC12V, PoE
(IEEE 802.3af class 3 )
(Adaptor nu este inclus) 		DC12V Max 11W
PoE Max 12.9W

INSTALAREA CAMEREI

INSTALAREA CAMEREI - Pasul 1
INSTALAREA CAMEREI - Pasul 2

  1. Odată ce toate cablurile sunt conectate, fixați camera pe suprafața de montare folosind șuruburile incluse.
  2. Setul de capace impermeabile vine cu două inele de cauciuc cu diametre diferite. Inelul de cauciuc negru are un diametru intern de ø0.15" (ø4mm). Inelul de cauciuc alb are un diametru intern de ø0.19" (ø5mm). Când utilizați capacul impermeabil, utilizați inelul de cauciuc cel mai potrivit pentru diametrul cablului dumneavoastră de rețea.
  1. Treceți cablul LAN prin capacul impermeabil, garnitură și inelul de cauciuc.
  2. Conectați cablul LAN la portul de rețea al camerei .
  3. va fi fixat pe cu o rotire de ¼ în sens invers acelor de ceasornic.
  4. Înfiletați și răsuciți strâns pe .

NOTĂ: Pentru a asigura etanșarea împotriva umezelii, asigurați-vă că inelul O este la locul său între a și b. În medii extreme, se recomandă utilizarea unui etanșant de exterior.

NOTĂ: Cablurile cu grosimea de la ø4.5mm la ø5.5mm ar trebui să utilizeze inelul de cauciuc negru. Cablurile cu o grosime mai mare de ø5.5mm ar trebui să utilizeze inelul de cauciuc alb.

  1. Slăbiți șuruburile de panoramare și înclinare de la baza suportului camerei pentru a regla vizualizarea și poziția camerei.
    Resetarea camerei: Pentru a reseta camera, utilizați vârful unei agrafe de hârtie sau un creion și apăsați butonul de resetare. Apăsarea butonului timp de cinci (5) secunde va iniția o resetare la nivelul întregii camere a tuturor setărilor, inclusiv a setărilor de rețea.

GHIDURI DE INSTALARE LPR

  • Camera LPR trebuie montată la o înălțime între 3~8 ft. (0,9~2,4 m) și la o distanță de cel mult 80 ft. (24 m) de zona țintă. Depășirea recomandărilor de distanță poate duce la o imagine de calitate slabă a plăcuțelor de înmatriculare în mișcare.
  • Asigurați-vă că unghiul camerei nu este mai mare de 20° grade (orizontal) 30° grade (vertical) față de zona țintă.
  • Se recomandă să poziționați o plăcuță de înmatriculare sau un vehicul pentru a reflecta lumina IR a camerei în timp ce reglați focalizarea camerei pe zona țintă.
  • După montarea camerei, puteți apăsa butonul Zoom Lens (situat pe partea inferioară a camerei) pentru a mări și focaliza automat camera în mod secvențial. Alternativ, pot fi utilizate și interfața grafică web a camerei sau software-ul de gestionare. Cu cât butonul Zoom Lens (butonul de jog T-W) este apăsat mai mult timp, cu atât modulul obiectivului va mări mai mult.
  • Vă rugăm să rețineți că camerele sunt livrate cu focalizarea în modul Manual. Pentru a schimba focalizarea camerei în Auto, accesați interfața grafică web a camerei și utilizați butoanele +/- zoom din stânga imaginii camerei.

CABLARE

Utilizați diagrama de mai jos pentru a conecta corect alimentarea, rețeaua, audio, alarma și senzorii la cameră.

CABLING

DW® IP FINDER™

Utilizați software-ul DW IP Finder pentru a scana rețeaua și a detecta toate camerele MEGApix®, a seta setările de rețea ale camerei sau a accesa clientul web al camerei. DW® IP FINDER™

Configurarea rețelei
Network Setup - Step 1
Network Setup - Step 2

  1. Pentru a instala DW IP Finder, accesați: http://www.digital-watchdog.com
  2. Introduceți "DW IP Finder" în caseta de căutare din partea de sus a paginii.
  3. Accesați fila "Software" de pe pagina DW IP Finder pentru a descărca fișierul de instalare.
  4. Urmați instalarea pentru a instala DW IP Finder. Deschideți DW IP Finder și faceți clic pe 'Scan Devices' (Scanează dispozitivele). Acesta va scana rețeaua selectată pentru toate dispozitivele acceptate și va lista rezultatele în tabel. În timpul scanării, sigla DW® va deveni gri.
  5. Când vă conectați la cameră pentru prima dată, trebuie să setați o parolă. Pentru a configura o parolă pentru camera dumneavoastră:
    1. Bifați caseta de lângă cameră din rezultatele căutării IP Finder. Puteți selecta mai multe camere.
    2. Faceți clic pe "Bulk Password Assign" (Atribuire parolă în masă) din stânga.
    3. Introduceți admin/admin pentru numele de utilizator și parola curente. Introduceți un nou nume de utilizator și o nouă parolă în dreapta. Parolele trebuie să aibă minimum 8 caractere cu cel puțin 4 combinații de litere mari, litere mici, numere și caractere speciale. Parolele nu pot conține ID-ul utilizatorului.
    4. Faceți clic pe "change" (schimbă) pentru a aplica toate modificările.
  6. Selectați o cameră din listă făcând dublu clic pe imaginea camerei sau făcând clic pe butonul 'Click' (Clic) de sub coloana IP Conf. Fereastra pop-up va afișa setările de rețea curente ale camerei, permițând utilizatorilor admin să ajusteze setările după cum este necesar.
  7. Pentru a accesa pagina web a camerei, faceți clic pe 'View Camera Website' (Vizualizează site-ul web al camerei) din fereastra IP Config.
  8. Pentru a salva modificările aduse setărilor camerei, introduceți numele de utilizator și parola contului de administrator al camerei și faceți clic pe 'Apply' (Aplică).

information Selectați DHCP pentru a permite camerei să primească automat adresa IP de la serverul DHCP.
information Selectați "Static" (Static) pentru a introduce manual adresa IP a camerei, (Sub)Netmask, Gateway și informațiile DNS.
information Adresa IP a camerei trebuie setată la statică dacă se conectează la Spectrum® IPVMS. Contactați administratorul de rețea pentru mai multe informații.

information Informații TCP/IP implicite: DHCP.

information Redirecționarea porturilor trebuie setată în routerul rețelei dumneavoastră pentru a accesa camera dintr-o rețea externă.

VIZUALIZATOR WEB

WEB VIEWER

Odată ce setările de rețea ale camerei au fost configurate corect, puteți accesa vizualizatorul web al camerei folosind DW® IP Finder™.

Pentru a deschide vizualizatorul web al camerei:

  1. Găsiți camera folosind DW® IP Finder™.
  2. Faceți dublu clic pe vizualizarea camerei în tabelul cu rezultate.
  3. Apăsați 'View Camera Website' (Vizualizează site-ul web al camerei). Vizualizatorul web al camerei se va deschide în browserul dumneavoastră web implicit.
  4. Introduceți numele de utilizator și parola camerei (implicit sunt admin / admin).
  5. Dacă accesați camera pentru prima dată, instalați VLC player pentru fișiere web pentru a vizualiza videoclipuri de la cameră.

* NOTĂ: Unele opțiuni de meniu pot să nu fie disponibile în funcție de modelul camerei. Consultați manualul complet pentru mai multe informații.

NOTĂ: Vă rugăm să consultați manualul complet al produsului pentru configurarea vizualizatorului web, funcțiile și opțiunile de setare a camerei.

CONFIGURAREA DW SPECTRUM® CAAS™ PENTRU ÎNREGISTRARE

Pentru a finaliza configurarea serverului DW Spectrum® CaaS™ și a începe înregistrarea, consultați DW Spectrum® CaaS™ QSG pentru informații suplimentare.
