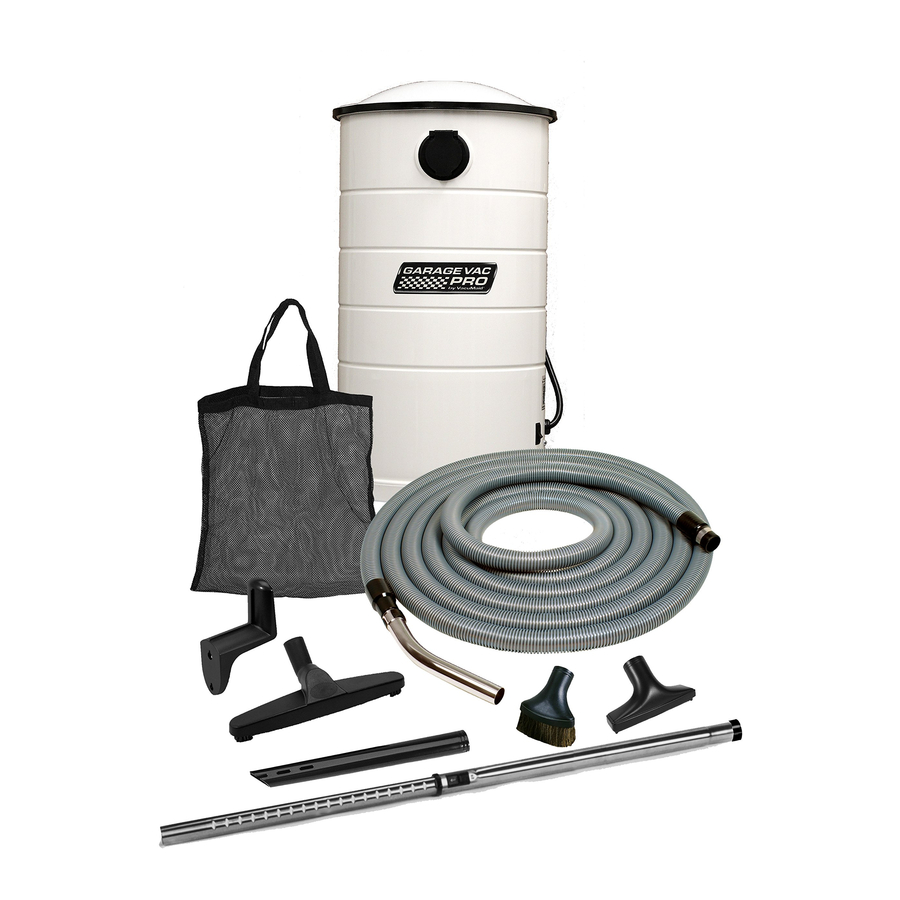

VacuMaid GV30PRO-bruksanvisning

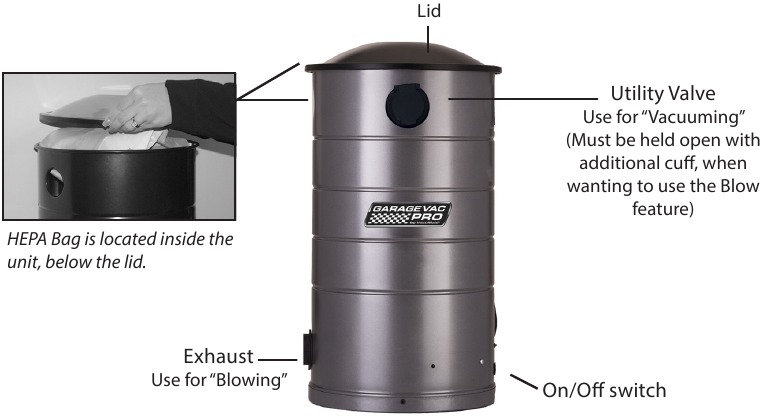

Deler

Kan ikke kobles til rør for bruk som sentralstøvsuger.
SKAL IKKE BRUKES SOM VÅTSTØVSUGER

Ekstra verktøy som trengs for installasjon:

• Vater
• Gummihammer
• Elektrisk drill
• 1/8" drillbit

(Hvis du monterer på blokk- eller betongvegg, trenger du murverksbor og plast- eller blyplugger - ikke inkludert)

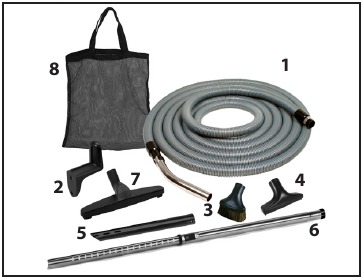

Andre elementer som følger med dette systemet...

1. Slange
2. Slangehenger
3. Støvbørste
4. Munnstykke for møbeltapetsering
5. Spaltemunnstykke
6. Teleskopisk stang
7. Gulvbørste
8. Verktøyveske

Mansjett

For bruk ved bruk av blåsingsfunksjonen.

Beskyttelsesplate (PP101)
Denne platen skal allerede være installert i enheten når du mottar den, like under HEPA-posen.
Pass på at den vender opp.

HEPA-pose (HPB2H)
Må monteres på posestammen før bruk.
Erstatninger selges i 3-pakning; Del #: HPB2HPK

Installasjon og montering

VELG MONTERINGSSTED

• Enheten må monteres innenfor 1,5 meter fra et strømuttak. Ikke bruk skjøteledning.
• Enheten skal monteres slik at den er på et tørt sted og ikke i veien, men likevel tilgjengelig for tømming og tilgang til bruksventilene.
  Foreslått montering: Minimum 30 cm mellom enhetslokk og tak eller hyller.
• Ikke installer denne enheten der omgivelsestemperaturen regelmessig overstiger 49 grader C.
• Støvsugere må puste... ikke lukk inne. Pass på å montere 15 cm fra sidevegger.

  Fig. 1 Du må kunne fjerne posen fra toppen av enheten. Sørg for å gi nok plass ved montering.

MONTERING AV VEGGBRAKETTEN (GYPSUM) *

Hvis du installerer direkte fra fabrikken, må du først skyve veggbraketten ut av enhetsbraketten (pakket på denne måten for forsendelsesformål). Disse brakettene finnes på baksiden av enheten.

1. Finn midten av stenderen og monter veggbraketten.
   Merk, braketten monteres midt på enheten, så du må montere ca. 7,5 cm under ønsket enhetshøyde. Se fig.1 for mer informasjon.
2. Bruk vegghengerbraketten som en mal. Bruk de to vertikale hullene (ca. 25 cm fra hverandre). Merk deretter plasseringen på stenderen.
3. Bruk en 1/8" drillbit og bor to pilothull for disse to vertikale hullene.
4. Monter vegghengerbraketten med skiver og etterskruer som følger med. (Sidegjennomføringene er for vibrasjon. Bruk de to vertikale hullene for montering.)
5. Stram skruene til skivene sitter godt inntil gummigjennomføringene. (Fig. 2)

   Fig. 2 Monter veggbraketten.

*Hvis du monterer på en blokk- eller betongvegg, bor hullene med murverksbor og sett inn plast- eller blyplugger (ikke inkludert).
Hvis du monterer på gips, veggplate eller panelvegger, må du sørge for at monteringsboltene går inn i stenderne.

FESTE ENHETEN TIL MONTERINGSBRAKETTEN

Monter VacuMaid® garasjestøvsuger ved å skyve den vedlagte enhetsbraketten på veggbraketten (Fig. 3) og skyv den ned til enheten hviler sikkert i braketten.

Fig. 3 Skyv enhetsbraketten inn i den monterte veggbraketten.

MONTERING AV SLANGEHENGEREN

Monter høyt nok slik at du bare kan løkke slangen fire ganger og fortsatt klar av gulvet.
Forbor hull med 1/8" drillbit. Monter på stenderen ved hjelp av de to skruene som følger med. (Fig. 4)

Fig. 4 Monter slangehengeren.

FØRSTE GANGS BRUK

Før du bruker systemet for første gang, følg disse 3 trinnene.

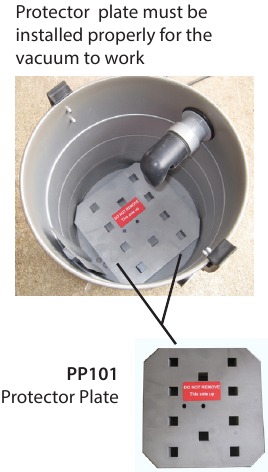

1. Pass på at PP101-beskyttelsesplaten er på plass. Dette er nødvendig for riktig sugekraft.
   Når du mottar støvsugersystemet, løft av lokket. Beskyttelsesplaten skal være plassert inne i boksen rett under HEPA-posen.

   Beskyttelsesplaten er riktig installert når den ligger flatt, med piggsiden ned, rett under HEPA-posen.
   Advarselsetiketten skal vende opp. Platen gir en barriere mellom HEPA-posen og nettingen. Dette lar luften sirkulere og forhindrer at motoren overopphetes.

   Ikke kast denne delen.

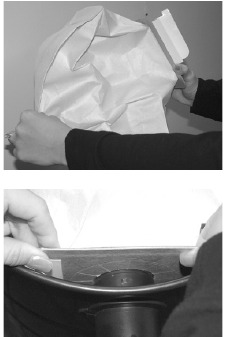

2. Installer HEPA-posen på innløpet inne i beholderen.
   Ta først posen og utvid den helt.

   Plasser den deretter i beholderen og skyv pakningen på innløpsstammen til den faller på plass i ryggen som er rundt innløpsstammen.

   Sett lokket tilbake på smussbeholderen og sørg for at den tetter ordentlig.

3. Du må feste den buede staven til slangen.
   For å gjøre det, vil du vri staven til VENSTRE mens du trer den på slangen.
   Merk: Dette er motsatt retning av typisk gjenging.


PÅMINNELSE: Dette er ikke en våt oppsamling og kan ikke brukes med væske.
Hvis du gjør det, vil garantien bortfalle.

BRUKE SYSTEMET

Støvsuging

Sette inn slangen
Slangen kobles til systemet gjennom bruksventilens innløp på forsiden av enheten ved å løfte døren åpen og sette inn slangen. (Fig. 1)
Se nedenfor for bruk av tilbehør og rengjøringsverktøy.

Av/på-bryter
Sett inn slangen før du slår på enheten. Systemet slås på og av ved å vri bryteren på siden av enheten.

Blåser

Eksosen vil fungere som en lett blåser for verkstedet eller garasjen din. Denne funksjonen erstatter ikke en løvblåser.
(Sprengelyd og noe luftlekkasje er vanlig.)

For å bruke blåsingsfunksjonen:
Fest slangen til den svarte eksos-/blåsestammen som er plassert på siden av enheten. (Fig. 2)

For at denne funksjonen skal fungere, må du også åpne bruksventilen på forsiden av enheten og sette inn den ekstra mansjetten som følger med systemet. (Fig. 3)

Denne må forbli satt inn for å holde døren åpen for at blåsfunksjonen skal fungere.

Når du er ferdig, slå av enheten først, og fjern deretter både slangen og mansjetten fra de to innløpene.

BRUKE TILBEHØR OG RENGJØRINGSVERKTØY

Teleskopisk stang
Gir deg ekstra lengde for gulv rengjøring eller nå høye områder.

Slik bruker du: Juster ved å trykke ned på sperremekanismen midt på staven for å frigjøre og forlenge.

Gulvbørste
For rengjøring av lett smuss og støv på harde gulvoverflater.

Slik bruker du: Fest til teleskopstangen og gå frem og tilbake over området som skal rengjøres. Ikke tving fronten av børsten ned når du beveger deg fremover. La børsten gli forsiktig over gulvet for å plukke opp større rusk.
(FT220 gulvverktøy anbefales for større rusk.)

FØRSTEKLASSES RENGJØRINGSVERKTØY

Alle rengjøringsverktøy kan festes enten til slangeenden eller teleskopstangen ved å skyve godt på enden.

1. Munnstykke for møbeltapetsering
   Fungerer godt for rengjøring av bilseter og tepper.

2. Spaltemunnstykke
   Nå inn i sprekker og kriker som er vanskelige å nå.

3. Støvbørste Bruk for å støvsuge hyller, bord, dashbord osv.


Slangehenger
Løkke slangen på hengeren ca. 4-5 ganger eller løkke slangen på gulvet og plukk den deretter opp og heng på hengeren.

VEDLIKEHOLD

Dette systemet bruker en forseglet HEPA-pose. Massen av smuss og rusk plukkes opp av støvsugeren og deponeres i posen inne i smussbeholderen.

Tømme smussbeholderen

For å fjerne opphopning, følg disse trinnene:

1. Fjern lokket ved å løfte rett opp. Det er ingen hengsler eller klemmer. (Fig. 1)

2. Fjern posen ved å skyve gummipakningen som omgir hullet i papirposen av plastinnløpsstammen som stikker ut gjennom forsiden av beholderen. (Fig. 2)

3. Når posen er av innløpsstammen, forsegle posen ved å fjerne baksiden fra tappen og dekke hullet med klaffen. Trykk klaffen slik at den forsegler godt over hullet (Fig. 3).

   Dette vil bidra til å forhindre at smuss og støv slipper ut. Løft nå papirposen fra smussbeholderen og plasser den i en passende søppelbeholder.

Installere en ny pose

4. Ta en ny pose og utvid den helt (Fig. 4).

5. Plasser den i beholderen, og skyv gummipakningen på innløpsstammen til gummipakningen faller på plass i ryggen som er rundt innløpsstammen (Fig. 5).

6. Sett lokket forsiktig tilbake på smussbeholderen for å sikre at det tetter ordentlig. Hvis du ikke gjør det, kan det føre til en vakuumlekkasje og redusere rengjøringseffektiviteten til systemet ditt.

Hvis posen ryker...

I tilfelle en pose ryker mens den er i enheten, er det nødvendig å løfte platen som er plassert under posen og rengjøre den lille skjermen.

HVOR OFTE BØR JEG KONTROLLERE ELLER TØMME HEPA-POSEN?
Posen bør skiftes eller rengjøres når det er 7,5-15 cm smuss eller når som helst det er en merkbar reduksjon av luftstrømmen ved rengjøringsverktøyet. I utgangspunktet bør smussbeholderen kontrolleres eller tømmes ukentlig til man får en viss idé om hvor lang tid det tar å fylle beholderen halvveis under din normale rengjøringsrutine. Alle støvsugersystemer vil fungere mer effektivt hvis de tømmes ofte. Under ingen omstendigheter bør du la smussbeholderen bli mer enn 3/4 full før du tømmer den.

GARANTI

5 ÅRS BEGRENSET* GARANTI Kun for husholdningsbruk

SLIK PÅBEROPER DU DENNE GARANTIEN
Hvis det noen gang skulle bli nødvendig å påberope seg rettighetene og privilegiene i denne garantien i løpet av gyldighetsperioden, bør følgende prosedyrer følges:

1. Se bruks- og vedlikeholdsinstruksjonene for å fastslå at det faktisk har oppstått en funksjonsfeil på støvsugeren.
2. Varsle VACUMAID-representanten på 1-800-221-1862 om at du har et problem og beskriv hva vanskeligheten din består i.

FEILSØKING

De fleste problemene som oppstår, kan enkelt løses ved å følge de foreslåtte løsningene nedenfor:

Støvsugeren vil ikke starte

• Forsikre deg om at enheten er koblet til.
• Forsikre deg om at du har slått på systemet.
• Sjekk strømbryterpanelet.
  Forsikre deg om at det ikke er for mye på den kretsen som får den til å løse ut.

Blåsefunksjonen fungerer ikke

• Forsikre deg om at slangen er koblet til utløpshullet på siden av enheten.
• Forsikre deg om at du har satt inn den ekstra mansjetten i verktøyventilen foran på enheten. Hvis denne døren ikke står åpen, vil ikke blåsefunksjonen fungere som den skal.
• Popping og luftlekkasje er normalt.

Lav sugekraft eller ingen sugekraft

• Se først ovenfor.
• Vanligvis skyldes lav sugekraft en full pose. Bytt pose. Se bruksanvisningen for detaljer.
• Er lokket på smussbeholderen av eller løst? Forsikre deg om at lokket er satt ordentlig på toppen av beholderen, og at pakningen ikke er løsnet, ellers kan det tillate en vakuumlekkasje. Hvis pakningen er løs, fest den på nytt med kontaktlim eller superlim.
• Er det blokkering i slangen eller verktøyene? Koble slangen fra drivenheten og bruk en stump gjenstand til å skyve ut blokkeringen. Hvis blokkeringen er i verktøyene, fjern den.
• Er PP101-beskyttelsesplaten på plass?
  Løft lokket. Metallplaten skal være plassert rett under HEPA-posen inne i beholderen, liggende flatt med den glatte siden opp.

POSEBYTTE

HPB2HPK 3-pakning med HEPA-filtrerte poser

Tilgjengelig på AMAZON eller på www.thegaragevac.com

TILLEGG OG OPPRADERINGER

DYREPAKKE

Flott tillegg til din VacuMaid® Garage Vac når du har kjæledyr i huset. Ikke bare eliminerer du uønsket pels fra møblene dine, men også fra kjæledyrene dine. Flott for pelsstell.

LITE DYR
PT530 Verktøy for pelsstell av kjæledyr
HV109SC Dreibar plastmansjett for 1-1/4"
FT220 Hakket verktøy for gulv og teppe

STORT DYR
CC206 Curry Comb
HV109SC Dreibar plastmansjett for 1-1/4"
FT220 Hakket verktøy for gulv og teppe

PERSONELL VAC PAKKE

For personellrengjøring på jobben, der de er spesielt skitne eller støvete fra arbeidsmiljøet sitt, for eksempel mel på bakerier, metallspåner på møller osv. For disse spesialiserte rengjøringsformålene vil dette verktøysettet gi deg verktøyene du trenger for personellrengjøring. Brukes til å støvsuge klær.

HS130 1-1/4" X 30' sølvfarget slange
HV109BL Slange til innløpskobling
UT530BL Kun møbelverktøy - svart
H431 Slangehenger i plast

For erstatningsposer eller for å bestille flere verktøy eller tilbehør, besøk oss på www.vacumaid.com
eller ring oss på 1-800-221-1862

For å registrere produktet ditt på nettet, gå til www.vacumaid.com/registration

VIKTIGE SIKKERHETSINSTRUKSJONER

Når du bruker et elektrisk apparat, bør du alltid følge grunnleggende forholdsregler, inkludert følgende:

* Les alle instruksjonene før du bruker dette apparatet.

For å redusere risikoen for brann, elektrisk støt eller skade:

* Følg alltid disse sikkerhetsinstruksjonene

• Ikke forlat rommet når slangen er koblet til innløpet. Koble fra strømmen før service.
• Elektrisk støt kan oppstå hvis den brukes på våte overflater.
• Skal ikke brukes som leketøy. Nøye tilsyn er nødvendig når den brukes av eller i nærheten av barn.
• Bruk bare som beskrevet i denne håndboken. Bruk bare de vedleggene som anbefales.
• Ikke bruk med skadet ledning eller støpsel. Hvis apparatet ikke fungerer som det skal, har blitt mistet, skadet, etterlatt utendørs eller mistet i vann, må du returnere det til et servicesenter.
• Ikke trekk eller bær i ledningen, bruk ledningen som håndtak, lukk en dør på ledningen eller trekk ledningen rundt skarpe kanter eller hjørner. Ikke kjør apparatet over ledningen. Hold ledningen borte fra oppvarmede overflater.
• Ikke trekk ut kontakten ved å trekke i ledningen. For å trekke ut kontakten, ta tak i støpselet, ikke ledningen.
• Ikke håndter støpsel eller apparat med våte hender.
• Ikke koble slangen fra systemet ved å trekke i støvsugerslangen. For å koble fra slangen, ta tak i mansjetten som er plassert på enden av slangen, trekk ut med en vridende bevegelse.
• Ikke stikk noe inn i støvsugerinnløpet eller ventilene. Hold innløpet fritt for ting som kan redusere luftstrømmen, som lo, støv og hår. Ikke bruk støvsugersystemet hvis noe blokkerer en åpning.
• Hvis den er utstyrt med en luftturbindrevet børste, koble fra støvsugerslangen før du fester den elektriske børsten. Hold fingre, hender og tær unna bunnen av den elektriske børsten. Unnlatelse av å gjøre dette kan føre til skade fra bevegelige deler.
• Ikke beregnet som våt oppsamling. Ikke bruk den til å samle opp væsker av noe slag. Hvis du gjør det, vil garantien bortfalle.
• I tilfelle strømenheten skulle bli våt, må du ikke bruke støvsugersystemet før det er ordentlig reparert og undersøkt av en servicemann eller installatør.
• Hold hår, løse klær, fingre og alle deler av kroppen unna staven, andre åpninger og bevegelige deler.
• Hvis den er utstyrt, må du ikke bruke støvsugersystemet uten støvpose på plass.
• Koble alltid fra støvsugersystemet før du tømmer smussbeholderen eller skifter støvpose.
• Vær ekstra forsiktig ved rengjøring i trapper.
• Ikke bruk den til å samle opp brennbare eller antennelige væsker som bensin, eller bruk den i områder der slike væsker kan være til stede.
• Ikke bruk den til å samle opp gips eller sementstøv. Hvis du gjør det, vil garantien bortfalle.
• Ikke samle opp noe som brenner eller ryker, for eksempel sigaretter, fyrstikker eller varm aske.
• Når du er ferdig, sett bort støvsugerslangen og tilbehøret for å forhindre snubleulykker.
• For et jordet apparat, koble kun til et riktig jordet uttak. Se jordingsinstruksjoner.

Må ikke brukes når teppet (eller gulvet) er vått.

TA VARE PÅ DISSE INSTRUKSJONENE

DETTE ER IKKE EN VÅTSTØVSUGER

ELEKTRISK STØT KAN OPSTÅ HVIS DEN BRUKES PÅ VÅTE OVERFLATER

JORDINGSINSTRUKSJONER

FOR LEDNINGSTILKOBLET APPARAT
Dette apparatet må jordes. Hvis det skulle oppstå funksjonsfeil eller sammenbrudd, gir jording en vei med minst motstand for elektrisk strøm for å redusere risikoen for elektrisk støt. Støvsugersystemet ditt leveres med en elektrisk ledning med en jordingsstift. Det anbefales at denne støpselet kun brukes med et egnet uttak som er riktig installert og jordet i samsvar med alle lokale forskrifter og bestemmelser. Dette apparatet er beregnet for bruk på en nominell 120-volts krets (kun USA) eller 230/250 volts kretser der det er aktuelt, og har en jordet støpsel som ser ut som støpselet vist i Figur A.

FIGUR A

En midlertidig adapter, som ser ut som adapteren illustrert i Figur B, kan brukes til å koble denne støpselet til en 2-polet kontakt som vist i Figur B hvis en riktig jordet kontakt ikke er tilgjengelig.

FIGUR B

Den midlertidige adapteren skal bare brukes til en riktig jordet kontakt (Figur A) kan installeres av en kvalifisert elektriker.

MERK: Midlertidige adaptere er ikke tillatt i Canada.

Den grønnfargede stive øret, øre eller lignende, som strekker seg fra adapteren, må kobles til en permanent jord, for eksempel et riktig jordet uttakboksdeksel. Hver gang adapteren brukes, må den holdes på plass med en metallskrue.

Feil tilkobling av utstyret - jordingslederen kan føre til fare for elektrisk støt. Sjekk med en kvalifisert elektriker eller installatøren din hvis du er i tvil om uttaket er ordentlig jordet. Ikke modifiser støpselet som følger med apparatet - hvis det ikke passer i uttaket, bruk en midlertidig adapter som vist, og få et riktig uttak installert av en kvalifisert elektriker så snart som mulig.

Støvsugeren din krever ingen olje. Lagrene i motoren er smurt og forseglet for levetid. Ikke tilsett smøremiddel.
