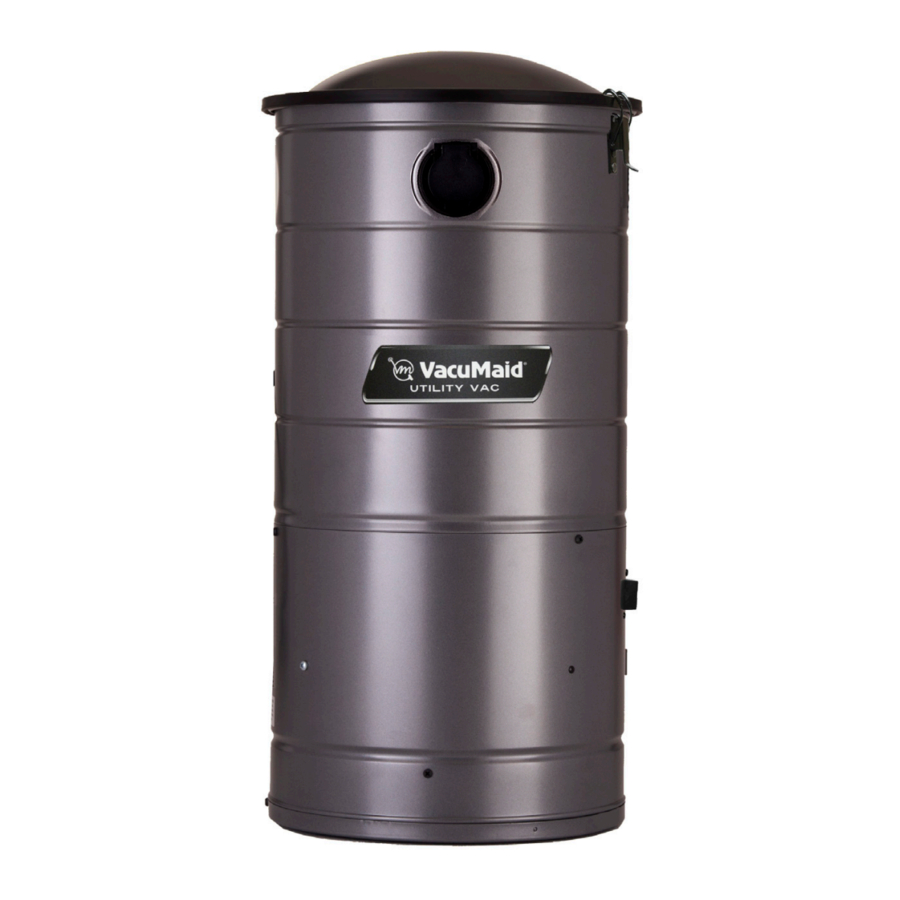

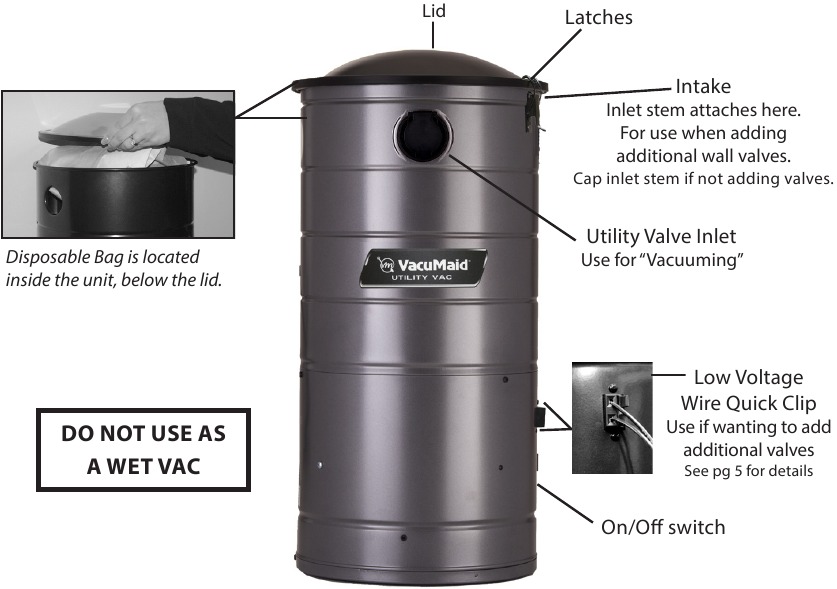

DELER

INSTALLASJONSSPØRSMÅL, RING OSS PÅ 1-800-228-0285
Ekstra verktøy som trengs for installasjon:

• Vater
• Gummiklubbe
• Elektrisk drill
• 1/8" drillbit

(Hvis du monterer på blokk eller betongvegg, trenger du mur-bit og plast- eller blyankre – ikke inkludert)

MERK: En 20 amp sikring kreves for dette systemet.

Hvis du kobler til flere innløpsventiler, kan du bruke sentralstøvsugerrør eller Schedule 40-rør. Hvis du bruker Schedule 40, må du bruke reduksjonskobling når du kobler til innløpsstammen på enheten. Se "Slik legger du til flere bruksventiler" for mer informasjon og "Ekstra sett og tilbehør" for innløpsventilsett.

Innløpsstamme
Vil bli satt inn i siden av enheten hvis du ønsker å legge til flere veggventiler. Se "Førstegangs bruk" for detaljer.

Innløpsstamhette
Brukes på enden av innløpsstammen hvis du IKKE kjører flere ventiler.

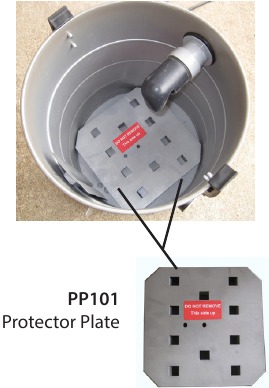

Beskyttelsesplate (PP101)
Denne platen skal allerede være installert i enheten din når du mottar den, rett under HEPA-posen. Forsikre deg om at den vender opp, med pinnene ned. (Se "Førstegangs bruk" for detaljer.)

2-hulls engangspose
Må installeres på begge innløpsstammene før bruk. Se "Vedlikehold" for detaljer.
Erstatningsposer – Del #: HPB2HD 3-pakning – Del # HPB2HDPK

SC12 Sikkerhetsskjerm
Plassert inne i enheten på toppen av beskyttelsesplaten. (Se "Førstegangs bruk" for detaljer.)

INSTALLASJON OG MONTERING

VELG MONTERINGSSTED

• Enheten må monteres innenfor 1,5 meter fra et strømuttak. Ikke bruk skjøteledning.
• Enheten bør monteres slik at den er på et tørt sted og ikke er i veien, men likevel tilgjengelig for tømming og tilgang til bruksventilene. Foreslått montering: Minimum 30 cm mellom enhetslokket og tak eller hyller.
• Ikke installer denne enheten der omgivelsestemperaturen regelmessig overstiger 49 grader C.
• Støvsugere må puste... ikke lukk dem inne. Pass på å montere 15 cm fra sidevegger.

MONTERING AV VEGGFESTET/GYPSUM

Hvis du installerer direkte fra fabrikken, må du først skyve veggfestet ut av enhetsfestet. (Fig. 2) Disse festene finnes på baksiden av enheten. Det kan være en lang, smal aluminiumsstøtte som holder dem sammen. Denne delen er der for forsendelsesformål og kan kastes.

Fig. 2 For å fjerne monteringsbraketten slik den leveres fra fabrikken, trykk lett med en klubbe. Monteringsbraketten vil gli ned.

1. Finn midten av stenderen og monter veggfestet. Merk at festet monteres midt på enheten, så du må montere ca. 7,5 cm under ønsket enhetshøyde. Se fig. 1 for mer informasjon.

   Fig. 1 Du må kunne fjerne posen fra toppen av enheten. Pass på å ha nok plass ved montering.
2. Bruk veggfestebraketten som mal. Bruk de to vertikale hullene (ca. 25 cm fra hverandre). Merk deretter plasseringen på stenderen.
3. Bruk en 1/8" drillbit og bor to pilothull for disse to vertikale hullene.
4. Monter veggfestebraketten med skiver og skruer som følger med. (Sidegjennomføringene er for vibrasjon. Bruk de to vertikale hullene for montering.)
5. Stram skruene til skivene sitter godt inntil gummigjennomføringene. (Fig. 3)


*Hvis du monterer på en blokk- eller betongvegg, bor hullene med mur-bit og sett inn plast- eller blyankre (ikke inkludert). Hvis du monterer på gips, veggplate eller panelvegger, må du sørge for at monteringsboltene går inn i stenderne.

FESTE ENHETEN TIL MONTERINGSBRAKETTEN

Monter VacuMaid Utility Vac ved å skyve den vedlagte enhetsbraketten på veggbraketten (Fig. 4) og skyv den ned til enheten hviler sikkert i braketten.

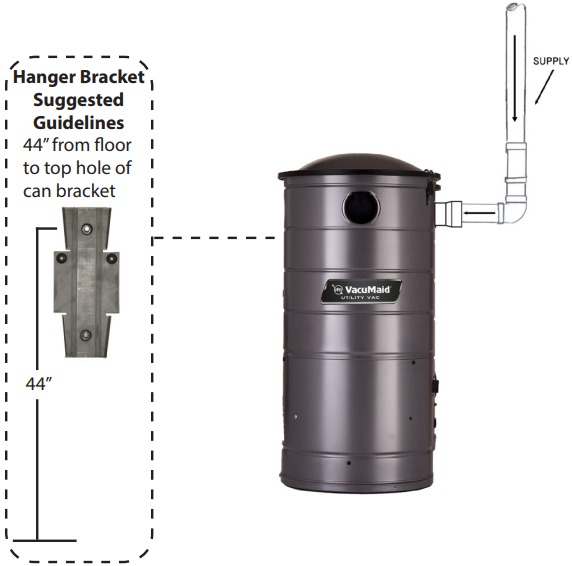

TYPISK INSTALLASJONSDESIGN AV ENHETEN

MERK:
* Strømenheten må monteres minst 15 cm fra sidevegg og gulv. La det være minimum 30 cm fra tak eller hyller.

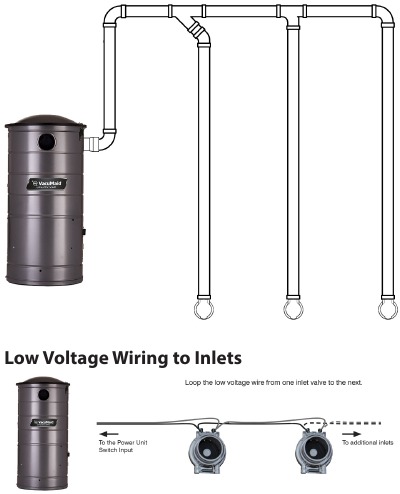

SLIK LEGGER DU TIL FLERE BRUKSVENTILER

(Valgfritt)

Lavspenningsledningskoblinger
Stripp ledningen, trykk hurtigklemmene til høyre og sett ledningen inn i hullene.

Hvis du kobler til flere innløpsventiler, kan du bruke sentralstøvsugerrør eller Schedule 40-rør. Hvis du bruker Schedule 40, må du bruke reduksjonskoblinger når du kobler til innløpsstammen på enheten.

Innløpsventilsett er tilgjengelig. Se "Ekstra sett og tilbehør".

Hvis du har spørsmål, kan du kontakte oss på
1-800-228-0285
og snakke direkte med produsenten.

FØRSTEGANGS BRUK

Før du bruker systemet for første gang, følg disse 4 trinnene.

Beskyttelsesplaten må installeres riktig for at støvsugeren skal fungere

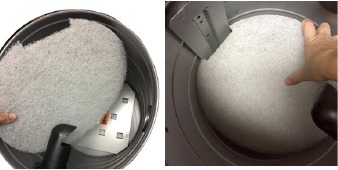

1. BESKYTTELSESPLATE
   Sørg for at beskyttelsesplaten er på plass. Dette er nødvendig for riktig sugekraft.
   Når du mottar støvsugersystemet ditt, løft av lokket. Beskyttelsesplaten skal være plassert inne i beholderen rett under engangsposen og sikkerhetsskjermen (hvis utstyrt).
   Beskyttelsesplaten er riktig installert når den ligger flatt, med siden med taggene ned, rett under engangsposen. Advarselsetiketten skal vende opp. Platen gir en barriere mellom posen og nettingen. Dette gjør at luften kan sirkulere og forhindre at motoren overopphetes.
   Ikke kast denne delen.

2. SIKKERHETSSKJERM
   Sørg for at SC12 sikkerhetsskjermen er riktig installert. Den går på toppen av metallbeskyttelsesplaten i bunnen av beholderen.
   Hakket kant passer rundt luftkanalen. Trykk på plass i bunnen av beholderen over beskyttelsesplaten.

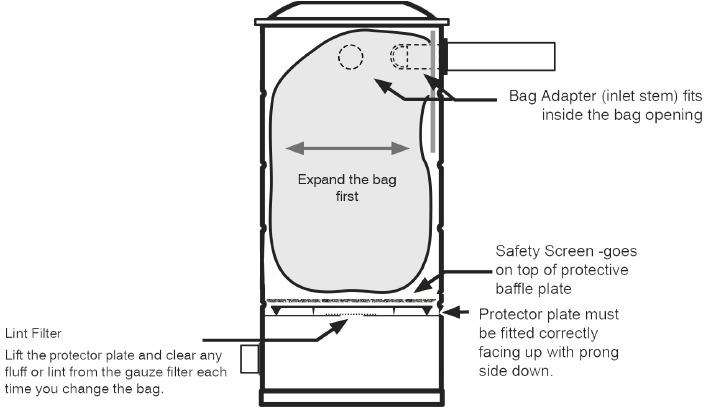

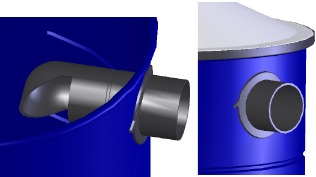

3. INNLØPSSTAMME
   Innløpsstammen leveres inne i enheten for forsendelsesformål og må installeres før bruk.
   For å installere: Sett inn innløpsstammen helt inn i beholderen. Du må kanskje vri den for å få den helt inn. Det er en liten krok som stikker ut fra flensen på innløpsstammen. Roter innløpsstammen slik at kroken på siden av flensen stemmer overens og peker mot klokken 9 (se figur 1a).
   Hvis du kjører flere veggventiler eller bruksventiler, vil PVC-rørene dine festes til denne stammen med en kobling.



Hvis du ikke kjører flere ventiler og bare bruker bruksventilen på forsiden av enheten, MÅ den hvite innløpsstamhetten være på enden av innløpsstammen. Hvis du ikke gjør det, vil det føre til tap av sugekraft.

4. Installer HEPA-posen på de 2 innløpsstammene inne i beholderen.

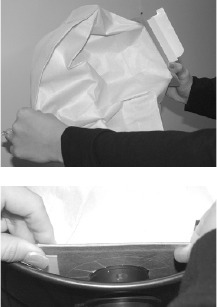

   Ta først posen og utvid den helt.
   Plasser den deretter i beholderen og skyv hver pakning på innløpsstammene til de faller på plass i ryggen som er rundt innløpsstammene.
   Plasser lokket på smussbeholderen og sørg for at det tetter ordentlig.



BRUKE SYSTEMET DITT

Støvsuging

Sette inn slangen
Slangen kobles til systemet gjennom bruksventilinnløpet på forsiden av enheten ved å løfte døren åpen og sette inn slangen. (Fig. 1) Hvis systemet ditt er koblet til flere ventiler, setter du slangen inn i ventilen du vil bruke. Bare én ventil kan brukes om gangen.

Hvis den er koblet til flere ventiler:
La på/av-bryteren stå i AV-posisjon. Hver ventil er koblet til lavspenning og vil slå seg på når slangen settes inn og vil slå seg av når slangen fjernes.

Hvis du bruker bruksventilen på forsiden av enheten:
Sett inn slangen før du slår på enheten. Systemet slås på og av ved å trykke på bryteren på siden av enheten.

PÅMINNELSE: Dette er ikke en våtstøvsuger og kan ikke brukes med væske.
Hvis du gjør det, vil garantien bortfalle.

VEDLIKEHOLD

Dette systemet bruker en forseglet HEPA-type pose (del # HPB2HD). Massen av smuss og rusk plukkes opp av støvsugeren din og deponeres i posen inne i smussbeholderen din.

Tømme smussbeholderen
For å fjerne opphopning, følg disse trinnene:

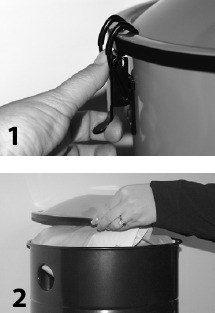

1. Fjern lokket ved å løsne klemmene og frigjøre låsene på toppen av beholderen. (Fig. 1) Løft lokket rett opp. (Fig. 2)

2. Fjern posen ved å skyve gummipakningen som omgir hullene i papirposen av plastinntaksstilkene som stikker ut gjennom fronten og siden av beholderen. (Fig. 3)

3. Når posen er av inntaksstilken, forsegl posen ved å fjerne baksiden fra tappene og dekk hullene med klaffene. Trykk på klaffene slik at de forsegler godt over hullene (Fig. 4). Dette vil bidra til å forhindre at smuss og støv slipper ut. Løft nå papirposen fra smussbeholderen og plasser den i en egnet søppelbeholder.

4. Ta en ny pose og trekk den helt ut (Fig. 5).


Installere en ny pose

5. Plasser posen i beholderen, og skyv gummipakningene på hver inntaksstilk til gummipakningen faller på plass i ryggen som er rundt inntaksstilken (Fig. 6). Gjør det for begge inntaksstilkene.

6. Sett lokket forsiktig tilbake på smussbeholderen for å sikre at det forsegler ordentlig. Hvis du ikke gjør det, kan det føre til en vakuumlekkasje og redusere rengjøringseffektiviteten til systemet ditt. Når den er ordentlig på toppen, fest lokket med låsene ved å hekte klipsen over siden av lokket og trykke ned spaken for å låse på plass. Gjenta for hver side.

Hvis posen går i stykker ...
I tilfelle en pose går i stykker mens den er i enheten, er det nødvendig å løfte beskyttelsesplaten som er plassert under posen og rengjøre den lille nettingen og den hakkede sikkerhetsskjermen.

HVOR OFTE BØR JEG KONTROLLERE ELLER TØMME HEPA-POSEN?
Posen bør skiftes eller rengjøres når det er 7–15 cm smuss eller når som helst det er en merkbar reduksjon av luftstrømmen ved rengjøringsverktøyet. I utgangspunktet bør smussbeholderen kontrolleres eller tømmes ukentlig til du har fått en idé om hvor lang tid det tar å halvfullføre beholderen under din normale rengjøringsrutine. Alle støvsugersystemer vil fungere mer effektivt hvis de tømmes ofte. Under ingen omstendigheter skal du la smussbeholderen bli mer enn 3/4 full før du tømmer den.

FEILSØKING

De fleste problemer som oppstår, kan enkelt løses ved å følge de foreslåtte løsningene nedenfor:

Enheten vil ikke kjøre

• Sørg for at enheten er koblet til.
• Sørg for at du har slått på systemet.
• Sjekk strømbryterpanelet. Forsikre deg om at det ikke er for mye på den kretsen som får den til å løse ut.

Lav eller ingen sugekraft

• Se først instruksjonene ovenfor.
• Vanligvis skyldes lav sugekraft en full pose. Skift pose. Se bruksanvisningen for detaljer.
• Er lokket på smussbeholderen av eller løst?
  Sørg for at lokket er satt ordentlig på toppen av beholderen, og at pakningen ikke har blitt trukket løs, ellers kan det tillate en vakuumlekkasje. Hvis pakningen er løs, fest den igjen med kontaktlim eller superlim.
• Er det blokkering i slangen eller verktøyene?
  Koble slangen fra strømenheten, bruk en stump gjenstand for å skyve ut blokkeringen. Hvis blokkeringen er i verktøyene, fjern den.
• Er beskyttelsesplaten på plass?
  Løft lokket. Metallplaten skal være plassert like under HEPA-posen inne i boksen, liggende flatt med den glatte siden opp, piggsiden ned.

EKSTRA SETT OG TILBEHØR

Tilgjengelig på www.vacumaid.com eller på Amazon.

CKP30/CKP50 - 30 fot eller 50 fot kommersielt verktøysett

1. 1-1/4" slange (30 eller 50 fot)
2. Slangehenger
3. Industrielt sprekkverktøy
4. Industrielt møbelverktøy

GKP30/GKP50 - 30 fot eller 50 fot garasjesett

1. 1-1/4" slange (30 eller 50 fot)
2. Slangehenger
3. Støvbørste
4. Møbelverktøy
5. Sprekkverktøy
6. Teleskopisk stang
7. Gulvbørste
8. Verktøyoppbevaringspose

MK3 - Lyddemper-sett
12" rund lyddemper, 90° medium sweep elbow, 2 street couplers

UVK1 - Utility Valve Kit
1-1/4" plastisk bruksventil, to reduksjonskoblinger (2" til schedule 40), 90° sharp radius street ell

UVK3 - 3 Valve Utility Kit
Tre 1-1/4" plastiske bruksventiler, fire reduksjonskoblinger (2" til schedule 40), & tre 90° sharp radius street ell

VIKTIGE SIKKERHETSINSTRUKSJONER

Når du bruker et elektrisk apparat, bør grunnleggende forholdsregler alltid følges, inkludert følgende:
* Les alle instruksjonene før du bruker dette apparatet.

For å redusere risikoen for brann, elektrisk støt eller personskade:
* Følg alltid disse sikkerhetsinstruksjonene

• Ikke forlat rommet når slangen er koblet til innløpet. Koble fra strømmen før service.
• Elektrisk støt kan oppstå hvis den brukes på våte overflater.
• Ikke la den brukes som leketøy. Nøye tilsyn er nødvendig når den brukes av eller i nærheten av barn.
• Bruk bare som beskrevet i denne håndboken. Bruk bare de vedleggene som anbefales.
• Ikke bruk med skadet ledning eller støpsel. Hvis apparatet ikke fungerer som det skal, har blitt mistet, skadet, etterlatt utendørs eller mistet i vann, returner det til et servicesenter.
• Ikke trekk eller bær etter ledningen, bruk ledningen som et håndtak, lukk en dør på ledningen, eller trekk ledningen rundt skarpe kanter eller hjørner. Ikke kjør apparatet over ledningen. Hold ledningen borte fra oppvarmede overflater.
• Ikke trekk ut kontakten ved å trekke i ledningen. For å koble fra, ta tak i støpselet, ikke ledningen.
• Ikke håndter støpselet eller apparatet med våte hender.
• Ikke koble slangen fra systemet ved å trekke i støvsugerslangen. For å koble fra slangen, ta tak i mansjetten, som er plassert på enden av slangen, trekk ut med en vridende bevegelse.
• Ikke legg noe inn i støvsugerinntaket eller ventilene. Hold innløpet fritt for ting som kan bremse luftstrømmen, som lo, støv og hår. Ikke bruk støvsugersystemet hvis noe blokkerer en åpning.
• Hvis den er utstyrt med en luftturbindrevet børste, koble fra støvsugerslangen før du fester den drevne børsten. Hold fingre, hender og tær borte fra bunnen av den drevne børsten. Unnlatelse av å gjøre det kan føre til personskade fra bevegelige deler.
• Ikke ment som en våt oppsamler. Ikke bruk den til å samle opp væsker av noe slag. Hvis du gjør det, vil garantien bortfalle.
• I tilfelle strømenheten skulle bli våt, ikke bruk støvsugersystemet før det er blitt behørig vedlikeholdt og undersøkt av en servicemann eller installatør.
• Hold hår, løse klær, fingre og alle deler av kroppen borte fra staven, andre åpninger og bevegelige deler.
• Hvis den er utstyrt, ikke bruk støvsugersystemet uten støvpose på plass.
• Koble alltid fra støvsugersystemet før du tømmer smussbeholderen eller skifter støvpose.
• Vær ekstra forsiktig når du rengjør i trapper.
• Ikke bruk den til å samle opp brennbare eller antennelige væsker som bensin eller bruk den i områder der slike væsker kan være til stede.
• Ikke bruk den til å samle opp gips- eller sementstøv. Hvis du gjør det, vil garantien bortfalle.
• Ikke samle opp noe som brenner eller ryker, som sigaretter, fyrstikker eller varm aske.
• Når du er ferdig, legg bort støvsugerslangen og vedleggene for å forhindre snubleulykker.
• For et jordet apparat, koble bare til et ordentlig jordet uttak. Se jordingsinstruksjonene.

Ikke bruk når teppet (eller gulvet) er vått.

TA VARE PÅ DISSE INSTRUKSJONENE

* DETTE ER IKKE EN VÅTSTØVSUGER *

ELEKTRISK STØT KAN OPPSTÅ HVIS DEN BRUKES PÅ VÅTE OVERFLATER

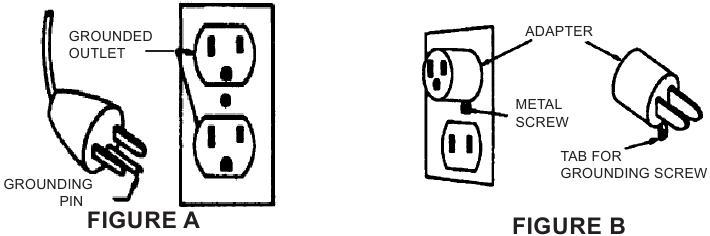

JORDINGSINSTRUKSJONER

FOR LEDNINGSTILKOBLET APPARAT
Dette apparatet må jordes. Hvis det skulle oppstå feil eller sammenbrudd, gir jording en vei med minst motstand for elektrisk strøm for å redusere risikoen for elektrisk støt. Støvsugersystemet ditt leveres med en elektrisk ledning med en jordingsstift. Det anbefales at denne støpselet bare brukes med et passende uttak som er riktig installert og jordet i samsvar med alle lokale forskrifter og bestemmelser. Dette apparatet er for bruk på en nominell 120-volts krets (kun USA) eller 230/250 volts kretser der det er aktuelt, og har en jordet støpsel som ser ut som støpselet vist i figur A. En midlertidig adapter, som ser ut som adapteren illustrert i figur B, kan brukes til å koble denne støpselet til en 2-polet kontakt som vist i figur B hvis et ordentlig jordet uttak ikke er tilgjengelig.

Den midlertidige adapteren skal bare brukes til et ordentlig jordet uttak (figur A) kan installeres av en kvalifisert elektriker. MERK: Midlertidige adaptere er ikke tillatt i Canada. Det grønnfargede stive øret, lugen eller lignende, som strekker seg fra adapteren, må kobles til en permanent jord, for eksempel et ordentlig jordet uttakskassedeksel. Når adapteren brukes, må den holdes på plass av en metallskrue.

Feil tilkobling av utstyret - jordingslederen kan resultere i fare for elektrisk støt. Sjekk med en kvalifisert elektriker eller installatør hvis du er i tvil om uttaket er ordentlig jordet. Ikke modifiser støpselet som følger med apparatet - hvis det ikke passer i uttaket, bruk en midlertidig adapter som vist og få et ordentlig uttak installert av en kvalifisert elektriker så snart som mulig.

Støvsugeren din krever ingen olje. Lagrene i motoren er smurt og forseglet for livet. Ikke tilsett smøremiddel.

GARANTI

SLIK PÅBEROPER DU DENNE GARANTIEN
Hvis det skulle bli nødvendig å påberope seg rettighetene og privilegiene i denne garantien i løpet av gyldighetsperioden, bør følgende fremgangsmåter følges:

1. Se bruksanvisningen for å forsikre deg om at det faktisk har oppstått en feil på støvsugeren.
2. Varsle VACUMAID-representanten på 1-800-228-0285 om at du har et problem, og beskriv hva problemet består i.

LINDSAY MANUFACTURING, INC. / P.O. BOX 1708 / PONCA CITY, OK 74602

Kontakt oss for gratis teknisk støtte og installasjon eller produktspørsmål.
1-800-228-0285
Snakk direkte med produsenten.

For å bestille erstatningsposer eller bestille ekstra verktøy eller tilbehør,
besøk oss på www.vacumaid.com
eller ring oss på
1-800-228-0285

For å registrere produktet ditt online, gå til
www.vacumaid.com/registration

VacuMaid
PO Box 1708
Ponca City, OK 74602
1-800-228-0285
