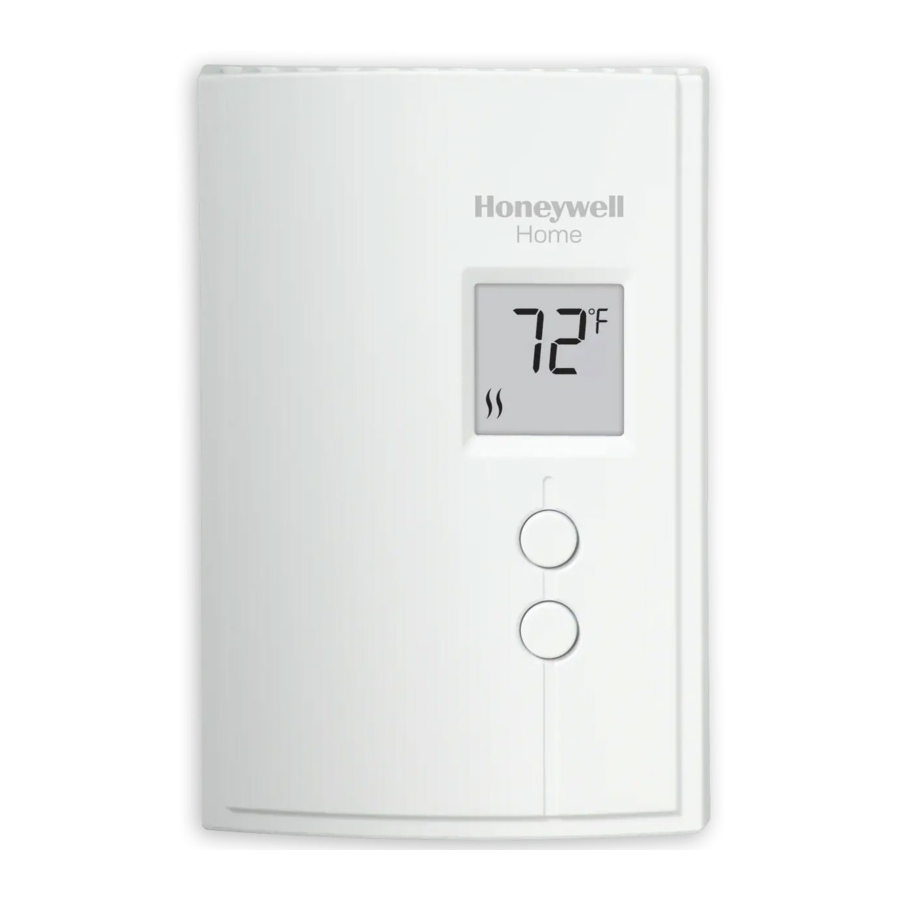

Honeywell Home RLV3120 - bruksanvisning

Innhold

1 Bruksområde
2 Temperaturvisning og innstilling
3 Fjerne frontplaten
4 Kabling
5 Montere frontplaten
6 Velge format for temperaturvisning
7 Feilsøking
8 Spesifikasjoner
9 Referanser
10 Last ned manual
11 På andre språk

Bruksområde

Denne termostaten kan brukes til å styre et elektrisk varmesystem, for eksempel en gulvlistovn eller en konvektor. Termostaten KAN IKKE brukes med:

en resistiv belastning under 0,83 A
en resistiv belastning over 8,3 A
et system som drives av en kontaktor eller et relé (induktiv belastning)
et vifteassistert varmesystem (f.eks. vifteassistert konvektor)
et sentralvarmesystem.

Fare for elektrisk støt.
Denne termostaten er en nettspenningskontroll (120–240 volt). Ikke installer den hvis du ikke er fullstendig fortrolig med husets elektriske ledninger. Ved feil håndtering er det fare for elektrisk støt, som kan føre til alvorlig personskade eller død.

Trenger du hjelp? Vi er her for å hjelpe.
Ring 1-800-468-1502 for hjelp med ledninger før du returnerer termostaten til butikken.

MERK: MERKNAD OM GJENVINNING AV KVIKKSØLV
Dette produktet inneholder ikke kvikksølv. Dette produktet kan imidlertid erstatte et produkt som inneholder kvikksølv. Kvikksølv og produkter som inneholder kvikksølv skal ikke kastes i husholdningsavfall.
For mer informasjon om hvordan og hvor du kan resirkulere en termostat som inneholder kvikksølv på riktig måte i USA, kan du gå til
Thermostat Recycling Corporation på www.thermostat-recycle.org.
For resirkulering av kvikksølvtermostater i Canada, se Switch the Stat på www.switchthestat.ca

LEVERTE DELER

Én (1) termostat
To (2) 6-32 monteringsskruer
To (2) loddefrie koblinger

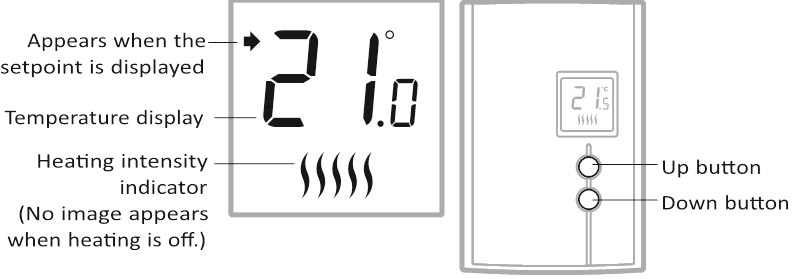

Temperaturvisning og innstilling

Termostaten viser normalt den faktiske (omgivende) temperaturen.

For å se innstilt temperatur trykker du kort på Opp (Up) eller Ned (Down). Innstilt temperatur vil vises i 5 sekunder.
For å endre innstilt temperatur trykker du på Opp (Up) eller Ned (Down) til ønsket verdi vises.

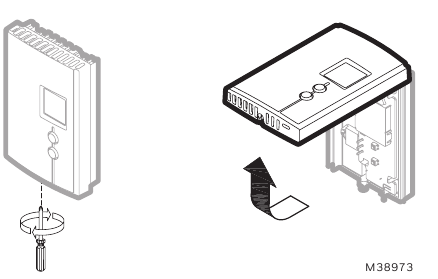

Fjerne frontplaten

SLÅ AV STRØMMEN TIL VARMESYSTEMET PÅ HOVEDSTRØMPANELET FOR Å UNNGÅ ELEKTRISK STØT.
Løsne skruen som holder frontplaten til basen. Skruen kan ikke fjernes helt og forblir festet på basen.
Fjern frontplaten fra basen M38973 ved å trekke i den nederste halvdelen.

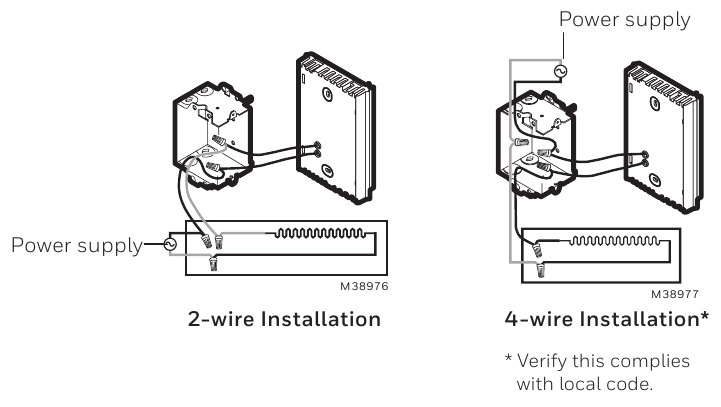

Kabling

Koble enten en av termostatledningene til varmeapparatledningen og den andre til strømforsyningsledningen ved hjelp av loddefrie koblinger for kobberledninger.
MERK: Alle kabler og tilkoblinger må være i samsvar med lokale forskrifter for elektrisk anlegg.
Spesielle CO/ALR loddefrie koblinger må brukes ved tilkobling med aluminiumledere.
Kabling

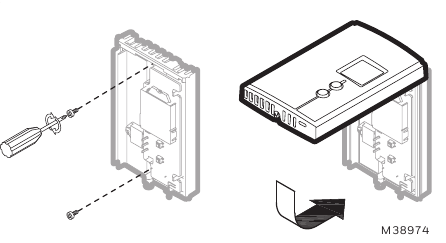

Montere frontplaten

Monter basen på en elektrisk boks.
Monter frontplaten på basen igjen, og fest den på plass med skruen.
MERK: Hold ventilasjonsåpningene på termostaten rene og fri for hindringer til enhver tid.

Velge format for temperaturvisning

Slik velger du format for temperaturvisning:

Trykk på knappene Opp (Up) og Ned (Down) i tre sekunder. Formatet som brukes vises på skjermen.
Trykk på Opp (Up) eller Ned (Down) for å endre formatet.
Trykk på knappene Opp (Up) og Ned (Down) i ett sekund (eller vent i ett minutt) for å gå tilbake til normal visning.

Feilsøking

Problem	Løsning(er)
Termostaten er varm	Under normal drift kan termostathuset nå en temperatur mellom 35 °C (95 °F) og 40 °C (104 °F).
Vist temperatur er feil	Utfør utbedring hvis noen av følgende forhold er til stede: Termostaten er utsatt for lufttrekk. Klistremerket på termostatens skjerm er ikke fjernet. Termostaten er plassert i nærheten av eller over en varmekilde, for eksempel en lysdimmer.
Displayet forsvinner og vises igjen etter noen minutter	Den termiske beskyttelsesanordningen på varmeren har åpnet seg midlertidig. Dette kan skje hvis varmeren er blokkert av møbler eller gardiner og har blitt overopphetet, eller hvis varmeapparatets termiske beskyttelsesanordning er for følsom.

Spesifikasjoner

Forsyning: 120/240 VAC, 60 Hz
Minimum belastning: 0,83 A (kun resistiv)
200 W @ 240 V AC
100 W @ 120 V AC
Maksimal belastning: 8,3 A (kun resistiv)
2000 W @ 240 VAC
1000 W @ 120 VAC
Visningsområde: 0 °C til 50 °C (32 °F til 99 °F)
Innstilt område: 5 °C til 30 °C (40 °F til 85 °F)
Lagring: -20 °C til 50 °C (-4 °F til 120 °F)
Permanent minne: Du trenger ikke å justere temperaturen etter et strømbrudd.

ICES-003 Class B Notice:
Dette digitale apparatet i klasse B samsvarer med canadisk ICES-3.

MERKNAD OM ELEKTRONISK AVFALL
Produktet skal ikke kastes sammen med annet husholdningsavfall. Sjekk nærmeste autoriserte innsamlingssentre eller autoriserte gjenvinningsstasjoner. Riktig avhending av kassert utstyr vil bidra til å forhindre negative konsekvenser for miljø og helse.
