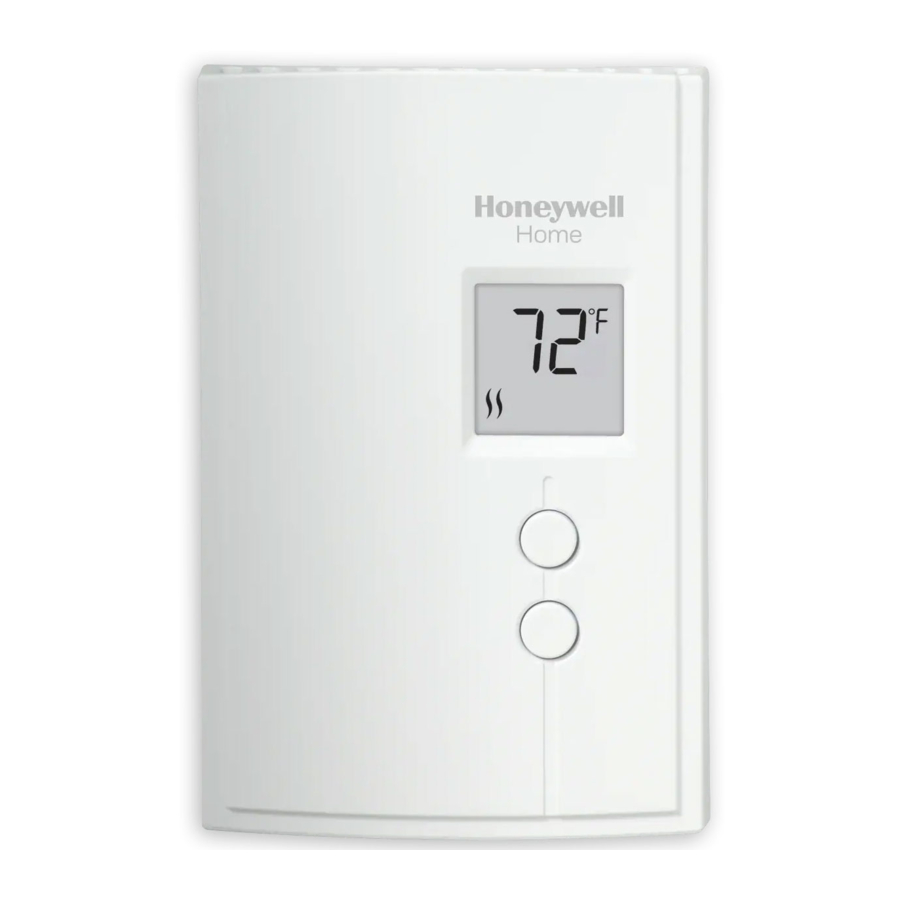

Priručnik za Honeywell Home RLV3120

Sadržaj

1 Primjena
2 Prikaz i podešavanje temperature
3 Uklanjanje prednje ploče
4 Ožičenje
5 Postavljanje prednje ploče
6 Odabir formata prikaza temperature
7 Rješavanje problema
8 Specifikacije
9 Reference
10 Preuzmi priručnik
11 Na drugim jezicima

Primjena

Ovaj termostat se može koristiti za upravljanje električnim sustavom grijanja kao što je grijač s postoljem ili konvektor. Termostat se NE MOŽE koristiti s:

otpornim opterećenjem ispod 0,83 A
otpornim opterećenjem iznad 8,3 A
sustavom koji pokreće kontaktor ili relej (induktivno opterećenje)
sustavom grijanja s ventilatorom (npr.: konvektor s ventilatorom)
sustavom centralnog grijanja.

Opasnost od strujnog udara.
Ovaj termostat je upravljački element linijskog napona (120–240 V). Nemojte ga instalirati ako niste potpuno upoznati s kućnim ožičenjem. Ako se njime ne rukuje pravilno, postoji rizik od opasnosti od strujnog udara, što može uzrokovati ozbiljne ozljede ili smrt.

Trebate li pomoć? Tu smo da vam pomognemo.
Nazovite 1-800-468-1502 za pomoć pri ožičenju prije nego što vratite termostat u trgovinu.

PAŽNJA: OBAVIJEST O RECIKLIRANJU ŽIVE
Ovaj proizvod ne sadrži živu. Međutim, ovaj proizvod može zamijeniti proizvod koji sadrži živu. Živa i proizvodi koji sadrže živu ne smiju se bacati u kućni otpad.
Za više informacija o tome kako i gdje pravilno reciklirati termostat koji sadrži živu u Sjedinjenim Državama, pogledajte
Korporacija za recikliranje termostata na www.thermostat-recycle.org.
Za recikliranje termostata sa živom u Kanadi, pogledajte Switch the Stat na www.switchthestat.ca

ISPORUČENI DIJELOVI

Jedan (1) termostat
Dva (2) montažna vijka 6-32
Dva (2) konektora bez lemljenja

Prikaz i podešavanje temperature

Prikaz i podešavanje temperature
Termostat obično prikazuje stvarnu (sobnu) temperaturu.

Za pregled zadane temperature nakratko pritisnite tipku Gore ili Dolje. Zadana vrijednost će se prikazati 5 sekundi.
Za promjenu zadane temperature pritisnite tipku Gore ili Dolje dok se ne prikaže željena vrijednost.

Uklanjanje prednje ploče

ISKLJUČITE NAPAJANJE SUSTAVA GRIJANJA NA GLAVNOJ RAZVODNOJ PLOČI KAKO BISTE IZBJEGLI STRUJNI UDAR.
Otpustite vijak koji drži prednju ploču za bazu. Vijak se ne može u potpunosti ukloniti i ostaje zarobljen na bazi.
Uklonite prednju ploču s baze M38973 povlačenjem donje polovice.

Ožičenje

Spojite jednu od žica termostata na žicu grijača, a drugu na žicu napajanja pomoću konektora bez lemljenja za bakrene žice.
NAPOMENA: Svi kabeli i spojevi moraju biti u skladu s lokalnim električnim propisima.
Posebni CO/ALR konektori bez lemljenja moraju se koristiti pri spajanju s aluminijskim vodičima.

Postavljanje prednje ploče

Postavite bazu na električnu kutiju.
Ponovno postavite prednju ploču na bazu i pričvrstite je vijkom.
NAPOMENA: Otvori za zrak termostata uvijek moraju biti čisti i bez prepreka.

Odabir formata prikaza temperature

Za odabir formata prikaza temperature:

Pritisnite tipke Gore i Dolje tri sekunde. Format koji se trenutno koristi bit će naznačen na zaslonu.
Pritisnite tipku Gore ili Dolje za promjenu formata.
Pritisnite tipke Gore i Dolje jednu sekundu (ili pričekajte jednu minutu) za povratak na normalan prikaz.

Rješavanje problema

Problem	Rješenje(a)
Termostat je vruć	Tijekom normalnog rada, kućište termostata može doseći temperaturu između 35°C (95°F) i 40°C (104°F).
Prikazana temperatura je pogrešna	Ispravite ako postoji bilo koji od sljedećih uvjeta: Termostat je izložen propuhu. Naljepnica na zaslonu termostata nije uklonjena. Termostat se nalazi blizu ili iznad izvora topline kao što je prigušivač svjetla.
Zaslon nestaje i ponovno se pojavljuje nakon nekoliko minuta	Uređaj za toplinsku zaštitu na grijaču se privremeno otvorio. To se može dogoditi ako je grijač zaklonjen namještajem ili zavjesom i pregrijao se, ili ako je uređaj za toplinsku zaštitu grijača preosjetljiv.

Specifikacije

Napajanje: 120/240 VAC, 60 Hz
Minimalno opterećenje: 0,83 A (samo otporno)
200 W @ 240 V AC
100 W @ 120 V AC
Maksimalno opterećenje: 8,3 A (samo otporno)
2000 W @ 240 VAC
1000 W @ 120 VAC
Raspon prikaza: 0°C do 50°C (32°F do 99°F)
Raspon zadane vrijednosti: 5°C do 30°C (40°F do 85°F)
Pohrana: -20°C do 50°C (-4°F do 120°F)
Trajna memorija: Ne morate podešavati temperaturu nakon nestanka struje.

Obavijest ICES-003 klase B:
Ovaj digitalni uređaj klase B usklađen je s kanadskim ICES-3.

OBAVIJEST O ELEKTRONIČKOM OTPADU
Proizvod se ne smije odlagati s ostalim kućnim otpadom. Provjerite najbliže ovlaštene centre za prikupljanje ili ovlaštene reciklere. Pravilno odlaganje opreme kojoj je istekao vijek trajanja pomoći će u sprječavanju negativnih posljedica za okoliš i ljudsko zdravlje.
