Honeywell Home TF228WN Priručnik za digitalni termostat

Sadržaj

1 Izgled termostata
2 Upravljanje termostatom
3 LCD Zaslon
4 Savjeti za rješavanje problema
5 Vodič za instalaciju
6 Postavljanje instalacije
7 Reference
8 Preuzmi priručnik
9 Na drugim jezicima

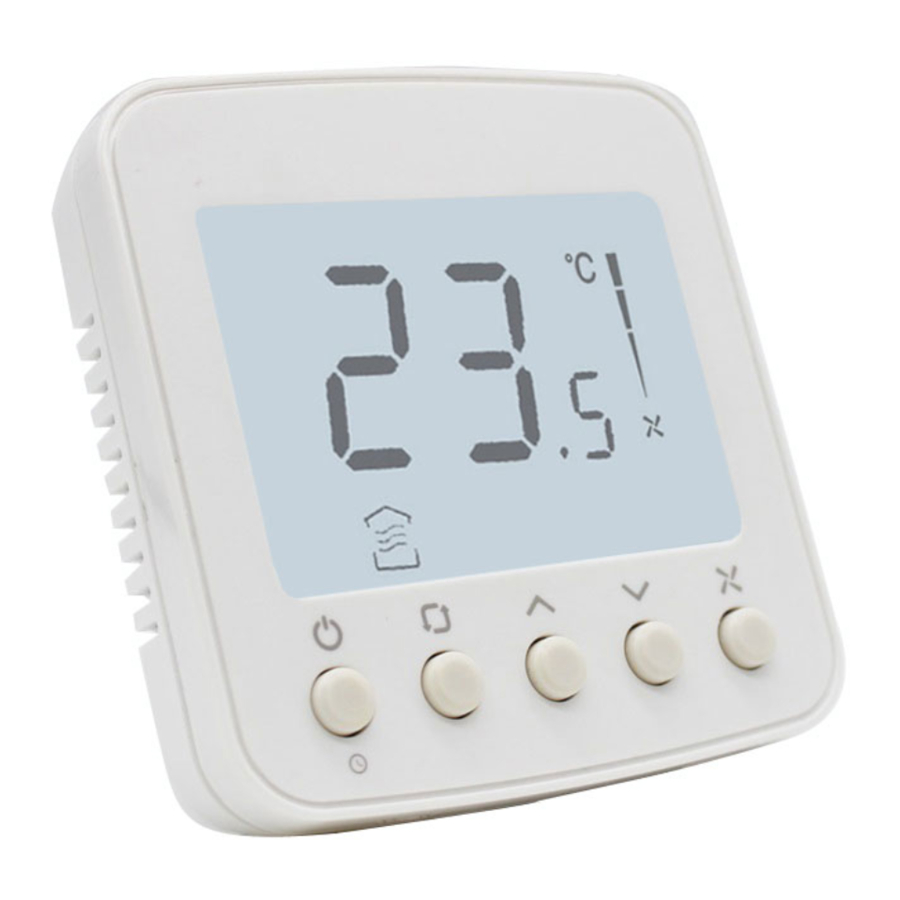

Izgled termostata

Upravljanje termostatom

Power On/Off (Uključivanje/Isključivanje)

Time Off (Vrijeme isključivanja)

Operating Mode (Način rada)

Temperature Settin (Postavljanje temperature)

Pritisnite za uključivanje/isključivanje termostata. Kada je u isključenom načinu rada, prikazat će se ikona OFF (ISKLJUČENO).
Pritisnite može postaviti automatsko vrijeme isključivanja kada termostat radi.
Pritisnite i držite više od 3 sekunde. Nakon što ikona timera zatreperi, pritisnite ili za postavljanje vremena isključivanja, zatim pritisnite gumb za izlaz.

Ventilation (Ventilacija)

Heating (Grijanje)

Cooling (Hlađenje)

U ili načinu rada, pritisnite ili za postavljanje ciljane sobne temperature.

Fan Speed (Brzina ventilatora)

LCD Zaslon

Savjeti za rješavanje problema

Ako....	Onda....
Ne radi	Postavite način rada na (način grijanja) pritiskom na . Provjerite je li temperatura postavljena iznad sobne temperature. Provjerite je li prikazano na zaslonu. Pričekajte 5 minuta da sustav reagira.
Ne radi	Postavite način rada na (način hlađenja) pritiskom na . Provjerite je li temperatura postavljena ispod sobne temperature. Provjerite je li prikazano na zaslonu. Pričekajte 5 minuta da sustav reagira.
Ne radi	Provjerite je li tipkovnica otključana. Provjerite je li termostat uključen.
Ne radi	Provjerite je li tipkovnica otključana. Provjerite nije li sustav u načinu rada. Provjerite je li termostat uključen.
Sustav se automatski isključuje	Provjerite nije li memorirana vrijednost vremena isključivanja postavljena na "0".

Vodič za instalaciju

Mora ga instalirati obučeni i iskusni instalater

Pažljivo pročitajte upute. Nepoštivanje uputa oštetit će proizvod ili uzrokovati opasno stanje.

ELEKTRIČNA OPASNOST može uzrokovati strujni udar ili oštećenje opreme. Isključite napajanje prije instalacije, popravka i odvajanja.

Savjeti za instalaciju

TF228WN je dizajniran za standardnu instalaciju zidne montažne kutije 75x75x5mm.
Instalirajte termostat oko 1,5 m (5 stopa) iznad poda u području s dobrom cirkulacijom zraka pri prosječnoj temperaturi.

Nemojte instalirati na mjestima gdje termostat može biti pogođen:

Mrtve točke iza vrata i u kutovima
Vrući ili hladni zrak iz kanala
Sunčeva svjetlost ili toplina zračenja od uređaja
Skrivene cijevi ili dimnjaci

Oznake terminala

Terminal	Opis
L	220VAC živa žica
N	220VAC neutralna žica
_VC	Zatvaranje ventila za grijanje / hlađenje
_VO	Otvaranje ventila za grijanje / hlađenje
FH	Ventilator velike brzine
_FM	Ventilator srednje brzine
_FL	Ventilator male brzine

* Temperatura montažne kutije i zida trebala bi biti u rasponu radne temperature.

Ožičenje i instalacija

Vijak mora biti čvrsto zaključan kako bi se izbjeglo pucanje žice s terminala.

Dijagram ožičenja 1

Dijagram ožičenja 2

Postavljanje instalacije

ISU Code (ISU kod)	Description (Opis)	Possible Options (Moguće opcije)
1	System Type (Vrsta sustava)	0 Heat only (Samo grijanje)
		1 Cool only (Samo hlađenje)
		2 Two pipes heating/cooling(Default) (Grijanje/hlađenje s dvije cijevi (Zadano))
2	Temperature Scale (Temperaturna skala)	0 ºF
2	Temperature Scale (Temperaturna skala)	1 ºC (Default) (ºC (Zadano))
3	Fan Control Type (Vrsta upravljanja ventilatorom)	0 Auto only (Samo automatski)
		1 Constant only (Samo konstantno)
		2 Both(Default) (Oboje (Zadano))
4	CPH Value (heating) (CPH vrijednost (grijanje))	1-12 4(Default) (4 (Zadano))
5	CPH Value (cooling) (CPH vrijednost (hlađenje))	1-6 3(Default) (3 (Zadano))
6	Temperature Display Adjustment (Podešavanje prikaza temperature)	-2 ºC- 2 ºC, 0.5 ºC,Default 0 ºC (Zadano 0 ºC) (-4 ºF- 4 ºF, 1 ºF,Default 0 ºF (Zadano 0 ºF))
7	Temperature Display Options (Opcije prikaza temperature)	0 Display room temperature (Default) (Prikaz sobne temperature (Zadano))
7	Temperature Display Options (Opcije prikaza temperature)	1 Display set point (Prikaz zadane točke)
8	Heating Range Stop (Zaustavljanje raspona grijanja)	10-32 ºC Default 32 ºC (Zadano 32 ºC) (50-90 ºF Default 90 ºF (Zadano 90 ºF) )
9	Cooling Range Stop (Zaustavljanje raspona hlađenja)	10-32 ºC Default 10 ºC (Zadano 10 ºC) (50-90 ºF Default 50 ºF (Zadano 50 ºF))
10	Keypad Lockout (Zaključavanje tipkovnice)	0 All keys are available(Default) (Sve tipke su dostupne (Zadano))
		1 System button is locked (Tipka sustava je zaključana)
		2 Fan and System button are locked (Tipke ventilatora i sustava su zaključane)
		3 All buttons are locked except power button (Sve tipke su zaključane osim tipke za uključivanje)
		4 All buttons are locked (Sve tipke su zaključane)
11	Freeze Protection (Zaštita od smrzavanja)	0 Disabled (Default) (Onemogućeno (Zadano))
11	Freeze Protection (Zaštita od smrzavanja)	1 Enabled (Omogućeno)

www.resideo.com

Ademco 1 GmbH
Hardhofweg 40
74821 Mosbach
Phone (Telefon): +49 1801 466 388
info.de@resideo.com
homecomfort.resideo.com

@2020 Resideo Technologies, Inc. Sva prava pridržana. Zaštitni znak Honeywell Home koristi se pod licencom tvrtke Honeywell International Inc. Ovaj proizvod proizvodi Resideo Technologies, Inc i njegove podružnice.
