Honeywell Home TF228WN сандық термостат нұсқаулығы

Мазмұны

1 Термостаттың сыртқы түрі
2 Термостатты пайдалану
3 LCD дисплейі
4 Ақаулықтарды жою бойынша кеңестер
5 Орнату нұсқаулығы
6 Орнатуды орнату
7 Сілтемелер
8 Нұсқаулықты жүктеп алу
9 Басқа тілдерде

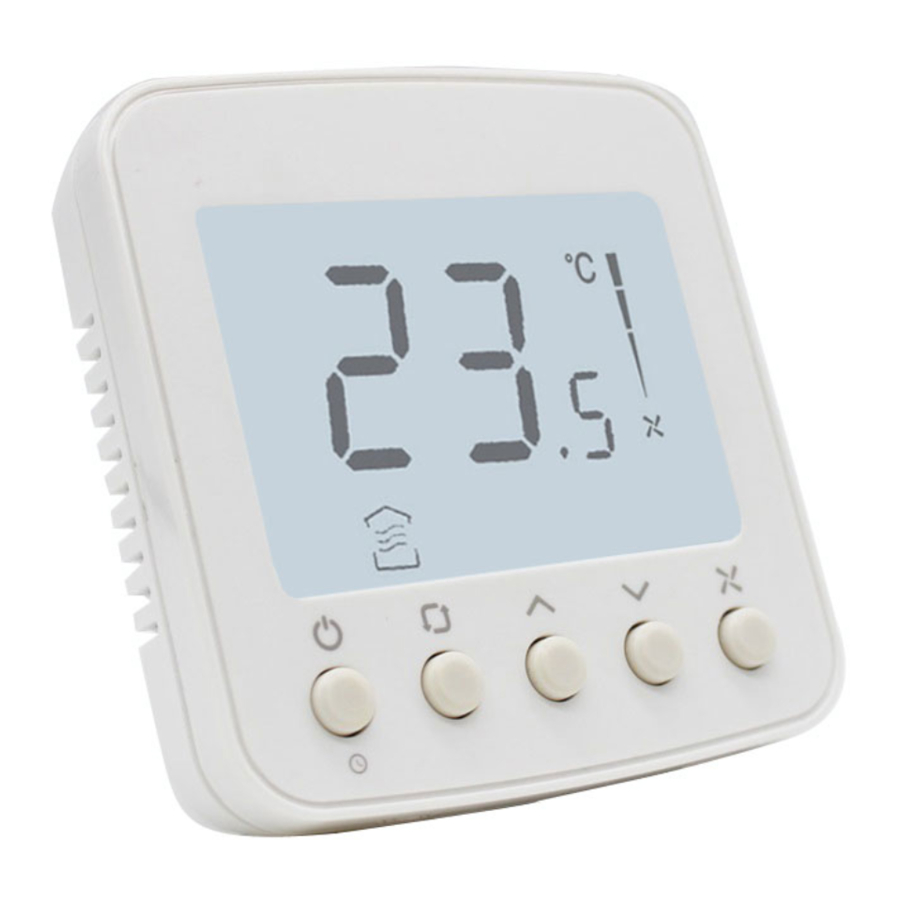

Термостаттың сыртқы түрі

Термостатты пайдалану

Қосу/өшіру (Power On/Off)

Уақытты өшіру (Time Off)

Жұмыс режимі (Operating Mode)

Температураны орнату (Temperature Settin)

Термостатты қосу/өшіру үшін батырмасын басыңыз. Өшіру режимінде OFF белгішесі көрсетіледі.
Термостат жұмыс істеп тұрғанда автоматты түрде өшіру уақытын орнату үшін батырмасын басыңыз.
3 секундтан артық батырмасын басып тұрыңыз. Таймер белгішесі жыпылықтағаннан кейін, өшіру уақытын орнату үшін немесе батырмасын басыңыз, содан кейін шығу үшін батырмасын басыңыз.

Желдету (Ventilation)

Жылыту (Heating)

Салқындату (Cooling)

Ішінде немесе режимінде, бөлме температурасының мақсатын орнату үшін немесе батырмасын басыңыз.

Желдеткіш жылдамдығы (Fan Speed)

LCD дисплейі

Ақаулықтарды жою бойынша кеңестер

Егер....	Онда....
Жұмыс істемейді	Режимді (жылыту режимі) ретінде орнатыңыз, батырмасын басыңыз. Температура бөлме температурасынан жоғары орнатылғанына көз жеткізіңіз. Дисплейде көрсетілгеніне көз жеткізіңіз. Жүйенің жауап беруі үшін 5 минут күтіңіз.
Жұмыс істемейді	Режимді (салқындату режимі) ретінде орнатыңыз, батырмасын басыңыз. Температура бөлме температурасынан төмен орнатылғанына көз жеткізіңіз. Дисплейде көрсетілгеніне көз жеткізіңіз. Жүйенің жауап беруі үшін 5 минут күтіңіз.
Жұмыс істемейді	Пернетақтаның құлпы ашылғанына көз жеткізіңіз. Термостаттың қосулы екенін тексеріңіз.
Жұмыс істемейді	Пернетақтаның құлпы ашылғанына көз жеткізіңіз. Жүйенің режимінде емес екеніне көз жеткізіңіз. Термостаттың қосулы екенін тексеріңіз.
Жүйе автоматты түрде өшеді	Есте сақталған өшіру уақытының мәні "0" ретінде орнатылмағанына көз жеткізіңіз.

Орнату нұсқаулығы

Оны оқытылған және тәжірибелі орнатушы орнатуы керек

Нұсқауларды мұқият оқып шығыңыз. Нұсқауларды орындамау өнімге зақым келтіруі немесе қауіпті жағдай тудыруы мүмкін.

ЭЛЕКТРЛІК ҚАУІП электр тогының соғуына немесе жабдықтың зақымдалуына әкелуі мүмкін. Орнату, жөндеу және ажырату алдында қуатты ажыратыңыз.

Орнату бойынша кеңестер

TF228WN стандартты 75x75x5мм қабырғаға орнату қорабына арналған.
Термостатты еденнен шамамен 5 фут (1,5 м) биіктікте, орташа температурада жақсы ауа айналымы бар жерге орнатыңыз.

Термостатқа әсер етуі мүмкін жерлерге орнатпаңыз:

Есіктердің артындағы және бұрыштардағы өлі нүктелер
Өзектен шыққан ыстық немесе суық ауа
Күн сәулесі немесе құрылғылардан шыққан жылу
Жасырын құбырлар немесе мұржалар

Терминал белгілері

Терминал (Terminal)	Сипаттама (Description)
L	220VAC кернеулі сым (220VAC live wire)
N	220VAC бейтарап сым (220VAC neutral wire)
_VC	Жылыту / Салқындату клапанының жабылуы (Heating / Cooling valve close)
_VO	Жылыту / Салқындату клапанының ашылуы (Heating / Cooling valve open)
FH	Жоғары жылдамдықты желдеткіш (High speed fan)
_FM	Орташа жылдамдықты желдеткіш (Medium speed fan)
_FL	Төмен жылдамдықты желдеткіш (Low speed fan)

* Орнату қорабы мен қабырғаның температурасы жұмыс температурасы диапазонында болуы керек.

Сымдарды қосу және орнату

Терминалдан сымның үзілуін болдырмау үшін бұранданы мықтап бекіту керек.

Сымдық диаграмма 1

Сымдық диаграмма 2

Орнатуды орнату

ISU коды (ISU Code)	Сипаттама (Description)	Мүмкін болатын опциялар (Possible Options)
1	Жүйе түрі (System Type)	0 Тек жылыту (Heat only)
		1 Тек салқындату (Cool only)
		2 Екі құбырлы жылыту/салқындату (Two pipes heating/cooling)(Әдепкі)
2	Температура шкаласы (Temperature Scale)	0 ºF
2	Температура шкаласы (Temperature Scale)	1 ºC (Әдепкі)
3	Желдеткішті басқару түрі (Fan Control Type)	0 Тек автоматты (Auto only)
		1 Тек тұрақты (Constant only)
		2 Екеуі де (Both)(Әдепкі)
4	CPH мәні (жылыту) (CPH Value (heating))	1-12 4(Әдепкі)
5	CPH мәні (салқындату) (CPH Value (cooling))	1-6 3(Әдепкі)
6	Температура дисплейін реттеу (Temperature Display Adjustment)	-2 ºC- 2 ºC, 0.5 ºC,Әдепкі 0 ºC (-4 ºF- 4 ºF, 1 ºF,Әдепкі 0 ºF)
7	Температура дисплейінің опциялары (Temperature Display Options)	0 Бөлме температурасын көрсету (Display room temperature) (Әдепкі)
7		1 Орнату нүктесін көрсету (Display set point)
8	Жылыту диапазонын тоқтату (Heating Range Stop)	10-32 ºC Әдепкі 32 ºC (50-90 ºF Әдепкі 90 ºF )
9	Салқындату диапазонын тоқтату (Cooling Range Stop)	10-32 ºC Әдепкі 10 ºC (50-90 ºF Әдепкі 50 ºF)
10	Пернетақтаны құлыптау (Keypad Lockout)	0 Барлық пернелер қол жетімді (All keys are available)(Әдепкі)
		1 Жүйе түймесі құлыпталған (System button is locked)
		2 Желдеткіш және жүйе түймесі құлыпталған (Fan and System button are locked)
		3 Қуат түймесінен басқа барлық түймелер құлыпталған (All buttons are locked except power button)
		4 Барлық түймелер құлыпталған (All buttons are locked)
11	Мұздатудан қорғау (Freeze Protection)	0 Өшірілген (Disabled) (Әдепкі)
11	Мұздатудан қорғау (Freeze Protection)	1 Қосылған (Enabled)

www.resideo.com

Ademco 1 GmbH
Hardhofweg 40
74821 Mosbach
Телефон: +49 1801 466 388
info.de@resideo.com
homecomfort.resideo.com

@2020 Resideo Technologies, Inc. Барлық құқықтар сақталған. Honeywell Home сауда белгісі Honeywell International Inc лицензиясы бойынша пайдаланылады. Бұл өнімді Resideo Technologies, Inc және оның филиалдары шығарған.
