Manual do Termostato Digital Honeywell Home TF228WN

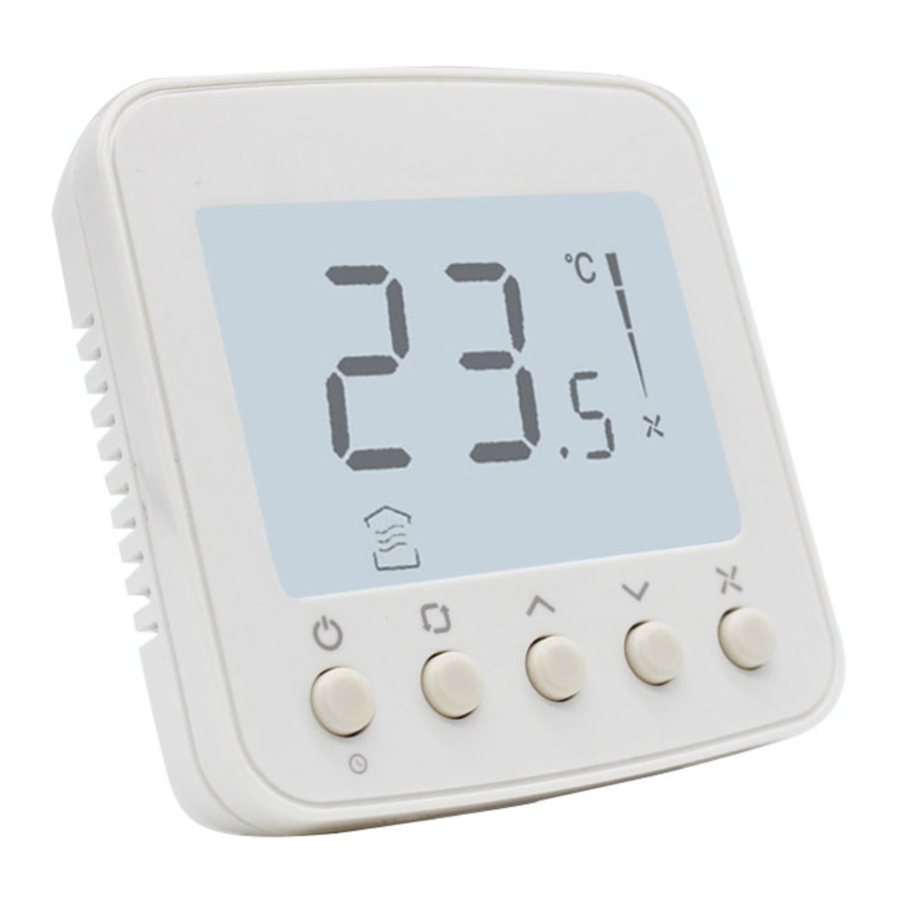

Aparência do Termostato

Operando Seu Termostato

Ligar/Desligar (Power On/Off)

Tempo Desligado (Time Off)

Modo de Operação (Operating Mode)

Ajuste de Temperatura (Temperature Settin)

• Pressione para ligar/desligar o termostato. Quando no modo desligado, o ícone OFF será exibido.
• Pressione pode definir o tempo de desligamento automático quando o termostato estiver funcionando.
  Pressione e segure por mais de 3 segundos. Após o ícone do timer piscar, pressione ou para definir o tempo de desligamento, então pressione o botão para sair.

Ventilação (Ventilation)

Aquecimento (Heating)

Resfriamento (Cooling)

No modo ou , pressione ou para definir a temperatura ambiente desejada.

Velocidade do Ventilador (Fan Speed)

Display LCD

Dicas de Solução de Problemas

Se....	Então....
Não funciona	Defina o modo para (modo de aquecimento) pressionando . Certifique-se de que a temperatura esteja definida acima da temperatura ambiente. Certifique-se de que aparece no display. Aguarde 5 minutos para que o sistema responda.
Não funciona	Defina o modo para (modo de resfriamento) pressionando . Certifique-se de que a temperatura esteja definida abaixo da temperatura ambiente. Certifique-se de que aparece no display. Aguarde 5 minutos para que o sistema responda.
Não funciona	Certifique-se de que o teclado está desbloqueado. Verifique se o termostato está ligado.
Não funciona	Certifique-se de que o teclado está desbloqueado. Certifique-se de que o sistema não está no modo . Verifique se o termostato está ligado.
O sistema desliga automaticamente	Certifique-se de que o valor de tempo desligado memorizado não está definido como "0".

Guia de Instalação

Deve ser instalado por um instalador treinado e experiente

Leia as instruções cuidadosamente. A falha em seguir as instruções danificará o produto ou causará uma condição perigosa.

PERIGO ELÉTRICO pode causar choque elétrico ou danos ao equipamento. Desconecte a energia antes da instalação, reparação e remoção.

Dicas de Instalação

O TF228WN foi projetado para instalação em caixa de montagem de parede padrão de 75x75x5mm.
Instale o termostato a cerca de 1,5m (5 pés) acima do chão em uma área com boa circulação de ar e temperatura média.

Não instale em locais onde o termostato possa ser afetado por:

• Pontos mortos atrás de portas e em cantos
• Ar quente ou frio de dutos
• Luz solar ou calor radiante de aparelhos
• Tubos ou chaminés ocultas

Designações dos Terminais

* A temperatura da caixa de montagem e da parede deve estar na faixa de temperatura de operação.

Fiação e Instalação

O parafuso deve ser travado firmemente para evitar que o fio se solte do terminal.

Diagrama de Fiação 1

Diagrama de Fiação 2

Configuração da Instalação

Código ISU	Descrição	Opções Possíveis
1	Tipo de Sistema (System Type)	0 Apenas aquecimento (Heat only)
		1 Apenas resfriamento (Cool only)
		2 Aquecimento/resfriamento de dois tubos (Two pipes heating/cooling) (Padrão)
2	Escala de Temperatura (Temperature Scale)	0 ºF
		1 ºC (Padrão)
3	Tipo de Controle do Ventilador (Fan Control Type)	0 Apenas automático (Auto only)
		1 Apenas constante (Constant only)
		2 Ambos (Both) (Padrão)
4	Valor CPH (aquecimento)	1-12 4 (Padrão)
5	Valor CPH (resfriamento)	1-6 3 (Padrão)
6	Ajuste do Display de Temperatura (Temperature Display Adjustment)	-2 ºC- 2 ºC, 0.5 ºC,Padrão 0 ºC (-4 ºF- 4 ºF, 1 ºF,Padrão 0 ºF)
7	Opções de Display de Temperatura (Temperature Display Options)	0 Exibir temperatura ambiente (Display room temperature) (Padrão)
		1 Exibir ponto de ajuste (Display set point)
8	Limite Superior da Faixa de Aquecimento (Heating Range Stop)	10-32 ºC Padrão 32 ºC (50-90 ºF Padrão 90 ºF )
9	Limite Inferior da Faixa de Resfriamento (Cooling Range Stop)	10-32 ºC Padrão 10 ºC (50-90 ºF Padrão 50 ºF)
10	Bloqueio do Teclado (Keypad Lockout)	0 Todas as teclas estão disponíveis (All keys are available) (Padrão)
		1 Botão do sistema está bloqueado (System button is locked)
		2 Botões do ventilador e do sistema estão bloqueados (Fan and System button are locked)
		3 Todos os botões estão bloqueados, exceto o botão de energia (All buttons are locked except power button)
		4 Todos os botões estão bloqueados (All buttons are locked)
11	Proteção contra Congelamento (Freeze Protection)	0 Desativado (Disabled) (Padrão)
		1 Ativado (Enabled)

www.resideo.com

Ademco 1 GmbH
Hardhofweg 40
74821 Mosbach
Phone: +49 1801 466 388
info.de@resideo.com
homecomfort.resideo.com

@2020 Resideo Technologies, Inc. Todos os direitos reservados. A marca comercial Honeywell Home é usada sob licença da Honeywell International Inc. Este produto é fabricado pela Resideo Technologies, Inc e suas afiliadas.
