Manual del termostato digital Honeywell Home TF228WN

Contenidos

1 Apariencia del termostato
2 Funcionamiento de su termostato
3 Pantalla LCD
4 Consejos para la resolución de problemas
5 Guía de instalación
6 Configuración de la instalación
7 Referencias
8 Descargar manual
9 En otros idiomas

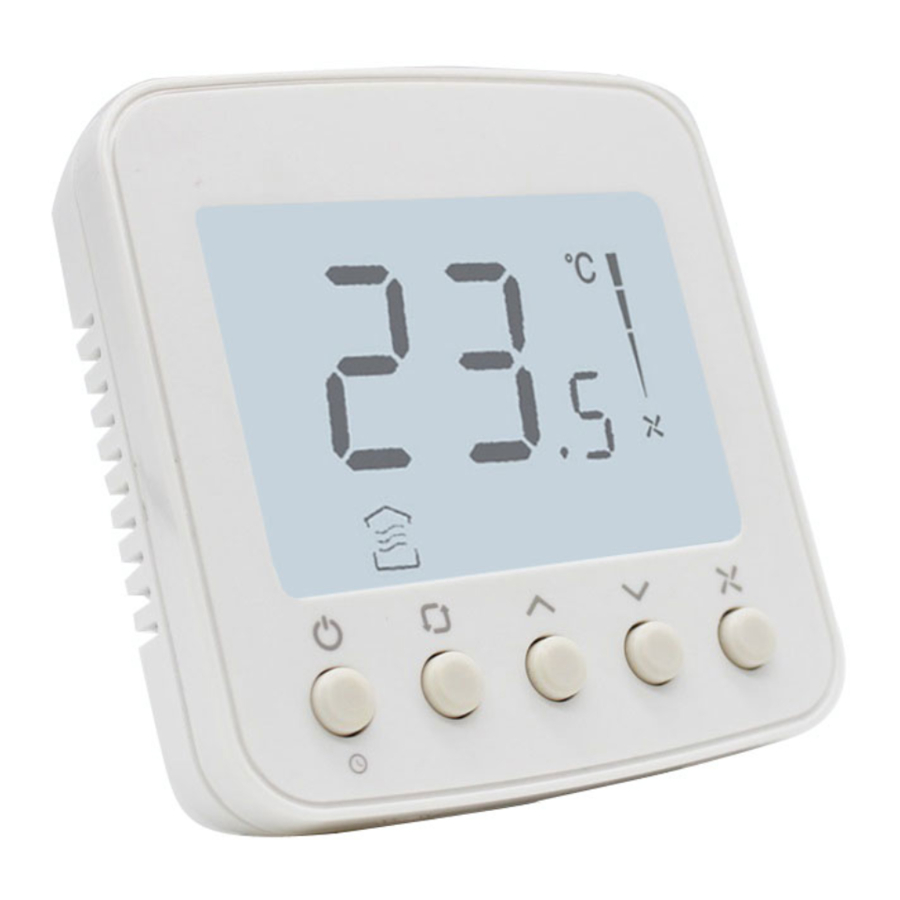

Apariencia del termostato

Funcionamiento de su termostato

Encendido/Apagado (Power On/Off)

Tiempo apagado (Time Off)

Modo de funcionamiento (Operating Mode)

Ajuste de temperatura (Temperature Settin)

Presione para encender/apagar el termostato. Cuando esté en modo apagado, se mostrará el icono OFF (apagado).
Presione podría establecer el tiempo de apagado automático cuando el termostato está funcionando.
Presione y mantenga presionado durante más de 3 segundos. Después de que el icono del temporizador parpadee, presione o para establecer el tiempo de apagado, luego presione el botón para salir.

Ventilación (Ventilation)

Calefacción (Heating)

Refrigeración (Cooling)

En modo o , presione o para establecer la temperatura ambiente deseada.

Velocidad del ventilador (Fan Speed)

Pantalla LCD

Consejos para la resolución de problemas

Si....	Entonces....
No funciona	Establezca el modo en (modo de calefacción) presionando . Asegúrese de que la temperatura esté configurada por encima de la temperatura ambiente. Asegúrese de que se muestre en la pantalla. Espere 5 minutos para que el sistema responda.
No funciona	Establezca el modo en (modo de refrigeración) presionando . Asegúrese de que la temperatura esté configurada por debajo de la temperatura ambiente. Asegúrese de que se muestre en la pantalla. Espere 5 minutos para que el sistema responda.
No funciona	Asegúrese de que el teclado esté desbloqueado. Compruebe que el termostato esté encendido.
No funciona	Asegúrese de que el teclado esté desbloqueado. Asegúrese de que el sistema no esté en modo . Compruebe que el termostato esté encendido.
El sistema se apaga automáticamente	Asegúrese de que el valor de tiempo apagado memorizado no esté configurado en "0".

Guía de instalación

Debe ser instalado por un instalador capacitado y con experiencia

Lea atentamente las instrucciones. No seguir las instrucciones dañará el producto o provocará una condición peligrosa.

PELIGRO ELÉCTRICO puede causar descarga eléctrica o daño al equipo. Desconecte la alimentación antes de la instalación, reparación y desmontaje.

Consejos de instalación

TF228WN está diseñado para la instalación estándar de cajas de montaje en pared de 75x75x5mm.
Instale el termostato a unos 1.5 m (5 pies) por encima del piso en un área con buena circulación de aire a temperatura promedio.

No instale en lugares donde el termostato pueda verse afectado por:

Puntos muertos detrás de las puertas y en las esquinas
Aire caliente o frío de los conductos
Luz solar o calor radiante de los electrodomésticos
Tuberías o chimeneas ocultas

Designaciones de terminales

Terminal	Descripción
L	Cable vivo de 220 VCA
N	Cable neutro de 220 VCA
_VC	Cierre de válvula de calefacción / refrigeración
_VO	Apertura de válvula de calefacción / refrigeración
FH	Ventilador de alta velocidad
_FM	Ventilador de velocidad media
_FL	Ventilador de baja velocidad

* La temperatura de la caja de montaje y la pared debe estar dentro del rango de temperatura de funcionamiento.

Cableado e instalación

El tornillo debe estar bien apretado para evitar que el cable se rompa del terminal.

Diagrama de cableado 1

Diagrama de cableado 2

Configuración de la instalación

Código ISU	Descripción	Opciones posibles
1	Tipo de sistema	0 Solo calefacción
		1 Solo refrigeración
		2 Calefacción/refrigeración de dos tubos (Predeterminado)
2	Escala de temperatura	0 ºF
2	Escala de temperatura	1 ºC (Predeterminado)
3	Tipo de control del ventilador	0 Solo automático
		1 Solo constante
		2 Ambos (Predeterminado)
4	Valor CPH (calefacción)	1-12 4 (Predeterminado)
5	Valor CPH (refrigeración)	1-6 3 (Predeterminado)
6	Ajuste de visualización de temperatura	-2 ºC- 2 ºC, 0.5 ºC,Predeterminado 0 ºC (-4 ºF- 4 ºF, 1 ºF,Predeterminado 0 ºF)
7	Opciones de visualización de temperatura	0 Mostrar temperatura ambiente (Predeterminado)
7	Opciones de visualización de temperatura	1 Mostrar punto de ajuste
8	Límite superior del rango de calefacción	10-32 ºC Predeterminado 32 ºC (50-90 ºF Predeterminado 90 ºF )
9	Límite inferior del rango de refrigeración	10-32 ºC Predeterminado 10 ºC (50-90 ºF Predeterminado 50 ºF)
10	Bloqueo del teclado	0 Todas las teclas están disponibles (Predeterminado)
		1 El botón del sistema está bloqueado
		2 El botón del ventilador y del sistema están bloqueados
		3 Todos los botones están bloqueados excepto el botón de encendido
		4 Todos los botones están bloqueados
11	Protección contra congelamiento	0 Deshabilitado (Predeterminado)
11	Protección contra congelamiento	1 Habilitado

www.resideo.com

Ademco 1 GmbH
Hardhofweg 40
74821 Mosbach
Phone (Teléfono): +49 1801 466 388
info.de@resideo.com
homecomfort.resideo.com

@2020 Resideo Technologies, Inc. Todos los derechos reservados. La marca comercial Honeywell Home se utiliza bajo licencia de Honeywell International Inc. Este producto es fabricado por Resideo Technologies, Inc y sus filiales.

Referencias

Descargar manual

Aquí puedes descargar la versión completa en pdf del manual, puede contener instrucciones de seguridad adicionales, información de garantía, reglas de la FCC, etc.

Descargar Manual del termostato digital Honeywell Home TF228WN
