Honeywell Home TF228WN Digital Termostat Manual

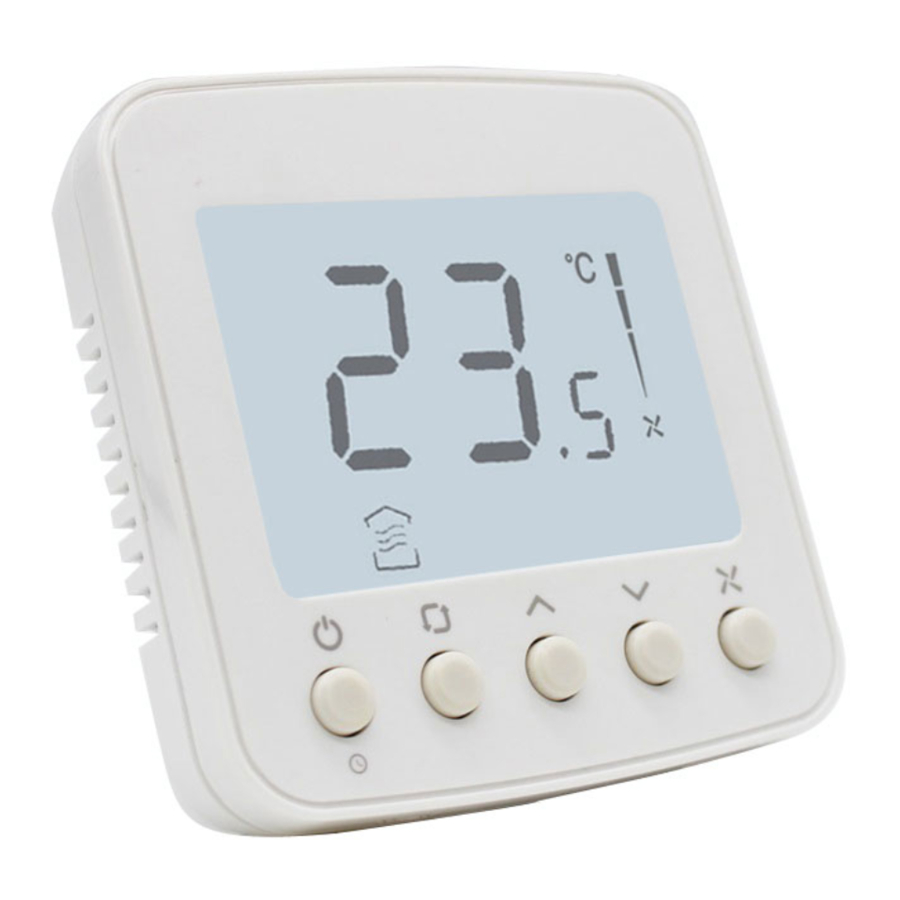

Termostatens udseende

Betjening af din termostat

Tænd/sluk

Slukketid

Driftstilstand

Temperaturindstilling

• Tryk på for at tænde/slukke termostaten. Når den er i slukketilstand, vil ikonet OFF blive vist.
• Tryk på kan indstille den automatiske slukketid, når termostaten arbejder.
  Tryk på og hold inde i mere end 3 sekunder. Når timerikonet blinker, tryk på eller for at indstille slukketiden, og tryk derefter på knappen for at afslutte.

Ventilation

Opvarmning

Køling

I eller tilstand, tryk på eller for at indstille den ønskede rumtemperatur.

Blæserhastighed

LCD-display

Fejlfindingstips

Hvis....	Så....
Virker ikke	Indstil tilstanden til (varmetilstand) ved at trykke på . Sørg for, at temperaturen er indstillet over rumtemperaturen. Sørg for, at vises på displayet. Vent 5 minutter på, at systemet reagerer.
Virker ikke	Indstil tilstanden til (køletilstand) ved at trykke på . Sørg for, at temperaturen er indstillet under rumtemperaturen. Sørg for, at vises på displayet. Vent 5 minutter på, at systemet reagerer.
Virker ikke	Sørg for, at tastaturet er ulåst. Kontroller, at termostaten er tændt.
Virker ikke	Sørg for, at tastaturet er ulåst. Sørg for, at systemet ikke er i tilstand. Kontroller, at termostaten er tændt.
Systemet slukker automatisk	Sørg for, at den gemte slukketidsværdi ikke er indstillet til "0".

Installationsvejledning

Skal installeres af en uddannet og erfaren installatør

Læs vejledningen omhyggeligt. Manglende overholdelse af vejledningen vil beskadige produktet eller forårsage en farlig situation.

ELEKTRISK FARE kan forårsage elektrisk stød eller beskadigelse af udstyr. Afbryd strømmen før installation, reparation og afmontering.

Installationstips

TF228WN er designet til standard 75x75x5mm vægmonteringsbokse.
Installer termostaten cirka 1,5 meter (5 fod) over gulvet i et område med god luftcirkulation ved gennemsnitstemperatur.

Må ikke installeres på steder, hvor termostaten kan påvirkes af:

• Døde zoner bag døre og i hjørner
• Varm eller kold luft fra kanaler
• Solstråler eller strålevarme fra apparater
• Skjulte rør eller skorstene

Terminalbetegnelser

* Temperaturen på monteringsboksen og væggen skal være inden for driftstemperaturområdet.

Ledningsføring og installation

Skruen skal spændes godt fast for at undgå, at ledningen løsnes fra terminalen.

Ledningsdiagram 1

Ledningsdiagram 2

Installationsopsætning

ISU-kode	Beskrivelse	Mulige indstillinger
1	Systemtype	0 Kun varme
		1 Kun køl
		2 To rør varme/køl (Standard)
2	Temperaturskala	0 ºF
		1 ºC (Standard)
3	Ventilatorstyringstype	0 Kun auto
		1 Kun konstant
		2 Begge (Standard)
4	CPH-værdi (opvarmning)	1-12 4 (Standard)
5	CPH-værdi (køling)	1-6 3 (Standard)
6	Justering af temperaturvisning	-2 ºC- 2 ºC, 0,5 ºC,Standard 0 ºC (-4 ºF- 4 ºF, 1 ºF,Standard 0 ºF)
7	Visningsindstillinger for temperatur	0 Vis rumtemperatur (Standard)
		1 Vis indstillet værdi
8	Stop for opvarmningsområde	10-32 ºC Standard 32 ºC (50-90 ºF Standard 90 ºF )
9	Stop for køleområde	10-32 ºC Standard 10 ºC (50-90 ºF Standard 50 ºF)
10	Tastaturlås	0 Alle taster er tilgængelige (Standard)
		1 Systemknap er låst
		2 Blæser- og systemknap er låst
		3 Alle knapper er låst undtagen tænd/sluk-knappen
		4 Alle knapper er låst
11	Frostsikring	0 Deaktiveret (Standard)
		1 Aktiveret

www.resideo.com

Ademco 1 GmbH
Hardhofweg 40
74821 Mosbach
Telefon: +49 1801 466 388
info.de@resideo.com
homecomfort.resideo.com

@2020 Resideo Technologies, Inc. Alle rettigheder forbeholdes. Varemærket Honeywell Home anvendes under licens fra Honeywell International Inc. Dette produkt er fremstillet af Resideo Technologies, Inc. og dets datterselskaber.
