Honeywell Home TF228WN digitaalse termostaadi kasutusjuhend

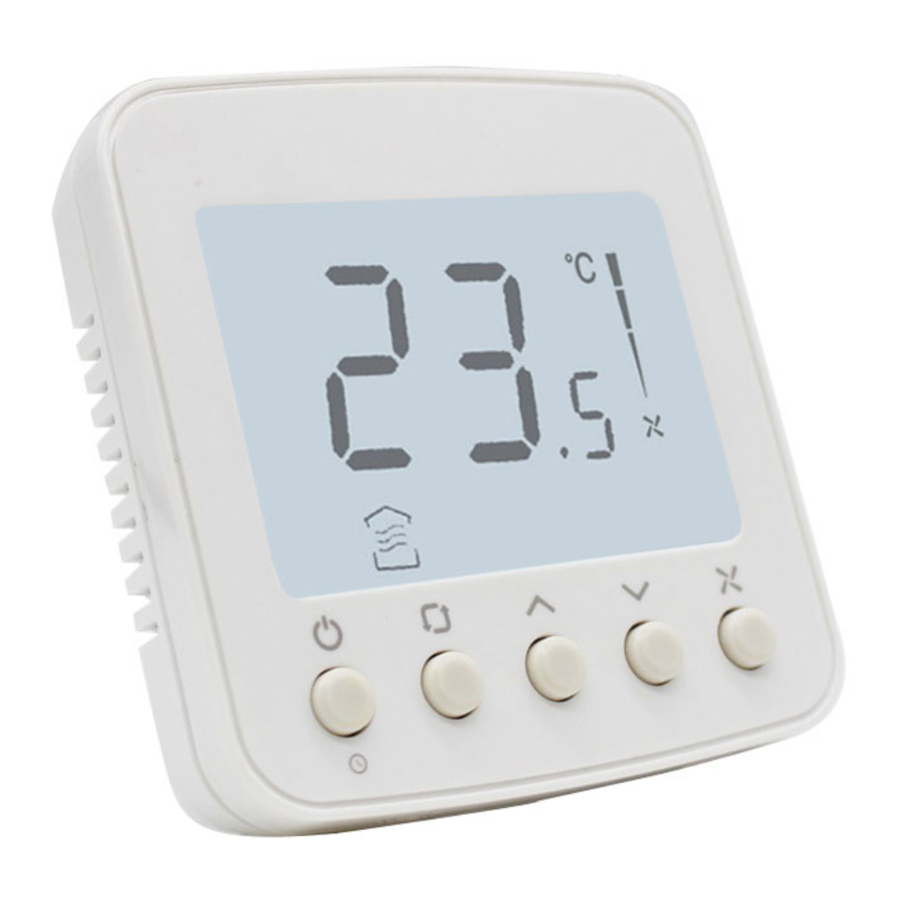

Termostaadi välimus
Termostaadi kasutamine
Sisse/välja lülitamine
Aeg väljas
Töörežiim
Temperatuuri seadistus
- Vajutage
![]()
termostaadi sisse- ja väljalülitamiseks. Väljalülitatud režiimis kuvatakse ikoon OFF. - Vajutamine
![]()
võimaldab seadistada automaatse väljalülitusaja, kui termostaat töötab.
Vajutage![]()
ja hoidke seda kauem kui 3 sekundit. Pärast taimeri ikooni vilkumist vajutage ![]()
või ![]()
väljalülitusaja seadistamiseks, seejärel vajutage väljumiseks nuppu ![]()
.
Ventilatsioon
Küte
Jahutus
Režiimis või vajutage soovitud toatemperatuuri seadmiseks
või
.
Ventilaatori kiirus
LCD-ekraan
Veaotsingu näpunäited
| Kui.... | Siis.... |
 Ei tööta |
|
 Ei tööta |
|
 Ei tööta |
|
 Ei tööta |
|
| Süsteem lülitub automaatselt välja |
|
Paigaldusjuhend
Paigaldama peab koolitatud ja kogenud paigaldaja
Lugege juhend hoolikalt läbi. Juhiste eiramisel võib toode kahjustuda või tekkida ohtlik olukord.
ELEKTRIOHT võib põhjustada elektrilöögi või seadme kahjustuse. Enne paigaldamist, parandamist ja eemaldamist ühendage toide lahti.
Paigaldusnõuanded
TF228WN on mõeldud paigaldamiseks tavalisse 75x75x5 mm seinale paigaldatavasse karpi.
Paigaldage termostaat umbes 1,5 m (5 jala) kõrgusele põrandast piirkonda, kus on hea õhuringlus ja keskmine temperatuur.
Ärge paigaldage kohtadesse, kus termostaati võivad mõjutada:
- Surnud kohad uste taga ja nurkades
- Torudest tulev kuum või külm õhk
- Päikesevalgus või seadmete kiirgussoojus
- Peidetud torud või korstnad
Klemmide tähised
| Klemm | Kirjeldus |
| L | 220VAC pinge all olev juhe |
| N | 220VAC neutraaljuhe |
| VC | Kütte / jahutuse klapi sulgemine |
| VO | Kütte / jahutuse klapi avamine |
| FH | Ventilaatori suur kiirus |
| FM | Ventilaatori keskmine kiirus |
| FL | Ventilaatori madal kiirus |
* Paigalduskasti ja seina temperatuur peavad olema töötemperatuuri vahemikus.
Juhtmed ja paigaldus
Kruvi tuleb tihedalt kinni keerata, et vältida juhtme murdumist klemmist.
Juhtmeskeem 1
Juhtmeskeem 2
Paigaldusseadistus
| ISU kood | Kirjeldus | Võimalikud valikud |
| 1 | Süsteemi tüüp | 0 Ainult küte |
| 1 Ainult jahutus | ||
| 2 Kahe toruga küte/jahutus (vaikimisi) | ||
| 2 | Temperatuuriskaala | 0 ºF |
| 1 ºC (vaikimisi) | ||
| 3 | Ventilaatori juhtimistüüp | 0 Ainult automaatne |
| 1 Ainult pidev | ||
| 2 Mõlemad (vaikimisi) | ||
| 4 | CPH väärtus (küte) | 1-12 4 (vaikimisi) |
| 5 | CPH väärtus (jahutus) | 1-6 3 (vaikimisi) |
| 6 | Temperatuuri kuva reguleerimine | -2 ºC- 2 ºC, 0.5 ºC,Vaikimisi 0 ºC (-4 ºF- 4 ºF, 1 ºF,Vaikimisi 0 ºF) |
| 7 | Temperatuuri kuva valikud | 0 Kuva toatemperatuuri (vaikimisi) |
| 1 Kuva seadepunkti | ||
| 8 | Kütte vahemiku peatus | 10-32 ºC Vaikimisi 32 ºC (50-90 ºF Vaikimisi 90 ºF ) |
| 9 | Jahutuse vahemiku peatus | 10-32 ºC Vaikimisi 10 ºC (50-90 ºF Vaikimisi 50 ºF) |
| 10 | Klahvistiku lukustus | 0 Kõik klahvid on saadaval (vaikimisi) |
| 1 Süsteemi nupp on lukustatud | ||
| 2 Ventilaatori ja süsteemi nupp on lukustatud | ||
| 3 Kõik nupud on lukustatud, välja arvatud toitenupp | ||
| 4 Kõik nupud on lukustatud | ||
| 11 | Külmumiskaitse | 0 Keelatud (vaikimisi) |
| 1 Lubatud |
Ademco 1 GmbH
Hardhofweg 40
74821 Mosbach
Telefon: +49 1801 466 388
info.de@resideo.com
homecomfort.resideo.com
@2020 Resideo Technologies, Inc. Kõik õigused kaitstud. Honeywell Home kaubamärki kasutatakse Honeywell International Inc. litsentsi alusel. Seda toodet toodavad Resideo Technologies, Inc ja selle sidusettevõtted.
