Panduan Termostat Digital Honeywell Home TF228WN

Isi

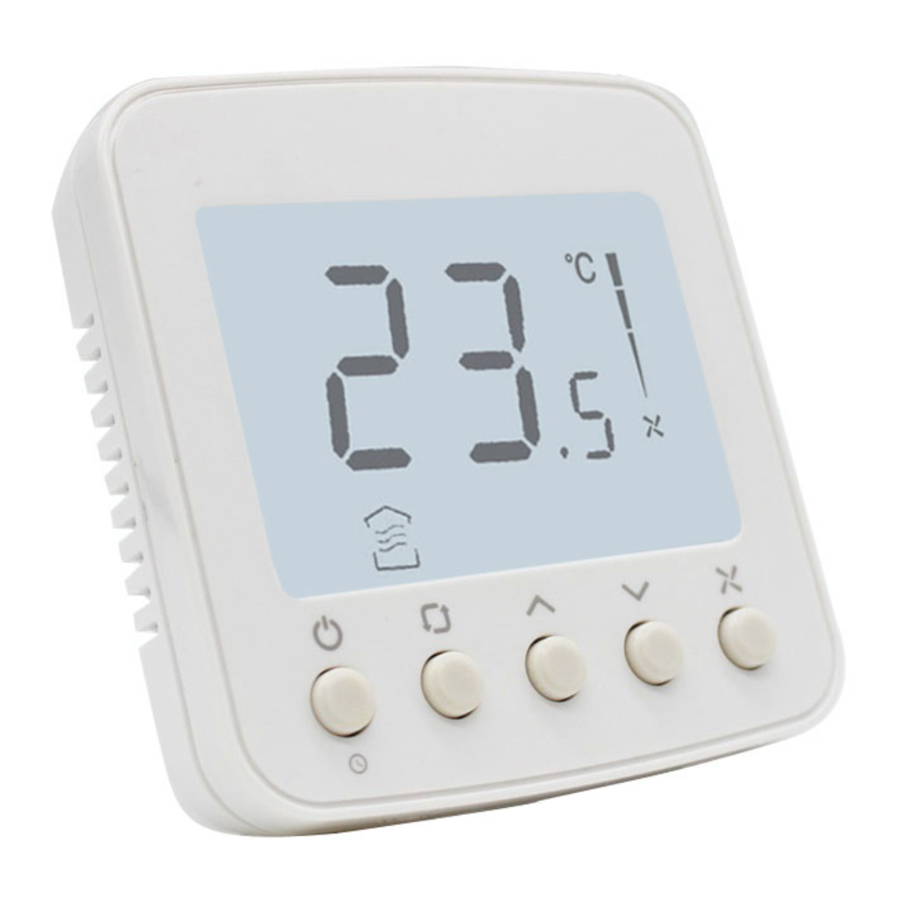

1 Tampilan Termostat
2 Mengoperasikan Termostat Anda
3 Layar LCD
4 Tips Mengatasi Masalah
5 Panduan Instalasi
6 Pengaturan Instalasi
7 Referensi
8 Unduh manual
9 Dalam Bahasa Lain

Tampilan Termostat

Mengoperasikan Termostat Anda

Daya Hidup/Mati

Waktu Mati

Mode Operasi

Pengaturan Suhu

Tekan untuk menghidupkan/mematikan termostat. Saat dalam mode mati, ikon OFF akan ditampilkan.
Tekan dapat mengatur waktu mati otomatis saat termostat bekerja.
Tekan dan tahan selama lebih dari 3 detik. Setelah ikon pewaktu berkedip, tekan atau untuk mengatur waktu mati, lalu tekan tombol untuk keluar.

Ventilasi

Pemanasan

Pendinginan

Dalam mode atau , tekan atau untuk mengatur suhu ruangan target.

Kecepatan Kipas

Layar LCD

Tips Mengatasi Masalah

Jika....	Maka....
Tidak berfungsi	Atur mode ke (mode pemanasan) dengan menekan . Pastikan suhu diatur di atas suhu ruangan. Pastikan muncul di layar. Tunggu 5 menit agar sistem merespons.
Tidak berfungsi	Atur mode ke (mode pendinginan) dengan menekan . Pastikan suhu diatur di bawah suhu ruangan. Pastikan muncul di layar. Tunggu 5 menit agar sistem merespons.
Tidak berfungsi	Pastikan tombol tidak terkunci. Periksa apakah termostat hidup.
Tidak berfungsi	Pastikan tombol tidak terkunci. Pastikan sistem tidak dalam mode . Periksa apakah termostat hidup.
Sistem mati secara otomatis	Pastikan nilai waktu mati yang dihafal tidak diatur ke "0".

Panduan Instalasi

Harus dipasang oleh pemasang yang terlatih dan berpengalaman

Baca petunjuk dengan saksama. Kegagalan mengikuti petunjuk akan merusak produk atau menyebabkan kondisi berbahaya.

BAHAYA LISTRIK dapat menyebabkan sengatan listrik atau kerusakan peralatan. Putuskan aliran listrik sebelum pemasangan, perbaikan, dan pelepasan.

Tips Instalasi

TF228WN dirancang untuk pemasangan kotak pemasangan dinding standar 75x75x5mm.
Pasang termostat sekitar 5 kaki (1,5m) di atas lantai di area dengan sirkulasi udara yang baik pada suhu rata-rata.

Jangan dipasang di lokasi di mana termostat dapat terpengaruh oleh:

Titik mati di belakang pintu dan di sudut
Udara panas atau dingin dari saluran
Sinar matahari atau panas radiasi dari peralatan
Pipa atau cerobong asap tersembunyi

Penunjukan Terminal

Terminal	Deskripsi
L	Kabel hidup 220VAC
N	Kabel netral 220VAC
_VC	Katup penutup pemanas / pendingin
_VO	Katup pembuka pemanas / pendingin
FH	Kipas kecepatan tinggi
_FM	Kipas kecepatan sedang
_FL	Kipas kecepatan rendah

* Suhu kotak pemasangan dan dinding harus dalam rentang suhu pengoperasian.

Pengkabelan dan Instalasi

Sekrup harus dikencangkan dengan erat untuk menghindari kabel putus dari terminal.

Diagram Pengkabelan 1

Diagram Pengkabelan 2

Pengaturan Instalasi

Kode ISU	Deskripsi	Opsi yang Mungkin
1	Jenis Sistem	0 Hanya panas
		1 Hanya dingin
		2 Dua pipa pemanas/pendingin (Default)
2	Skala Suhu	0 ºF
2	Skala Suhu	1 ºC (Default)
3	Jenis Kontrol Kipas	0 Hanya otomatis
		1 Hanya konstan
		2 Keduanya (Default)
4	Nilai CPH (pemanasan)	1-12 4(Default)
5	Nilai CPH (pendinginan)	1-6 3(Default)
6	Penyesuaian Tampilan Suhu	-2 ºC- 2 ºC, 0.5 ºC,Default 0 ºC (-4 ºF- 4 ºF, 1 ºF,Default 0 ºF)
7	Opsi Tampilan Suhu	0 Menampilkan suhu ruangan (Default)
7	Opsi Tampilan Suhu	1 Menampilkan titik pengaturan
8	Penghentian Rentang Pemanasan	10-32 ºC Default 32 ºC (50-90 ºF Default 90 ºF )
9	Penghentian Rentang Pendinginan	10-32 ºC Default 10 ºC (50-90 ºF Default 50 ºF)
10	Penguncian Tombol	0 Semua tombol tersedia(Default)
		1 Tombol sistem terkunci
		2 Tombol Kipas dan Sistem terkunci
		3 Semua tombol terkunci kecuali tombol daya
		4 Semua tombol terkunci
11	Perlindungan Pembekuan	0 Dinonaktifkan (Default)
11	Perlindungan Pembekuan	1 Diaktifkan

www.resideo.com

Ademco 1 GmbH
Hardhofweg 40
74821 Mosbach
Phone: +49 1801 466 388
info.de@resideo.com
homecomfort.resideo.com

@2020 Resideo Technologies, Inc. All rights reserved. Merek dagang Honeywell Home digunakan di bawah lisensi dari Honeywell International Inc. Produk ini diproduksi oleh Resideo Technologies, Inc dan afiliasinya.
