„Honeywell Home TF228WN“ skaitmeninio termostato vadovas

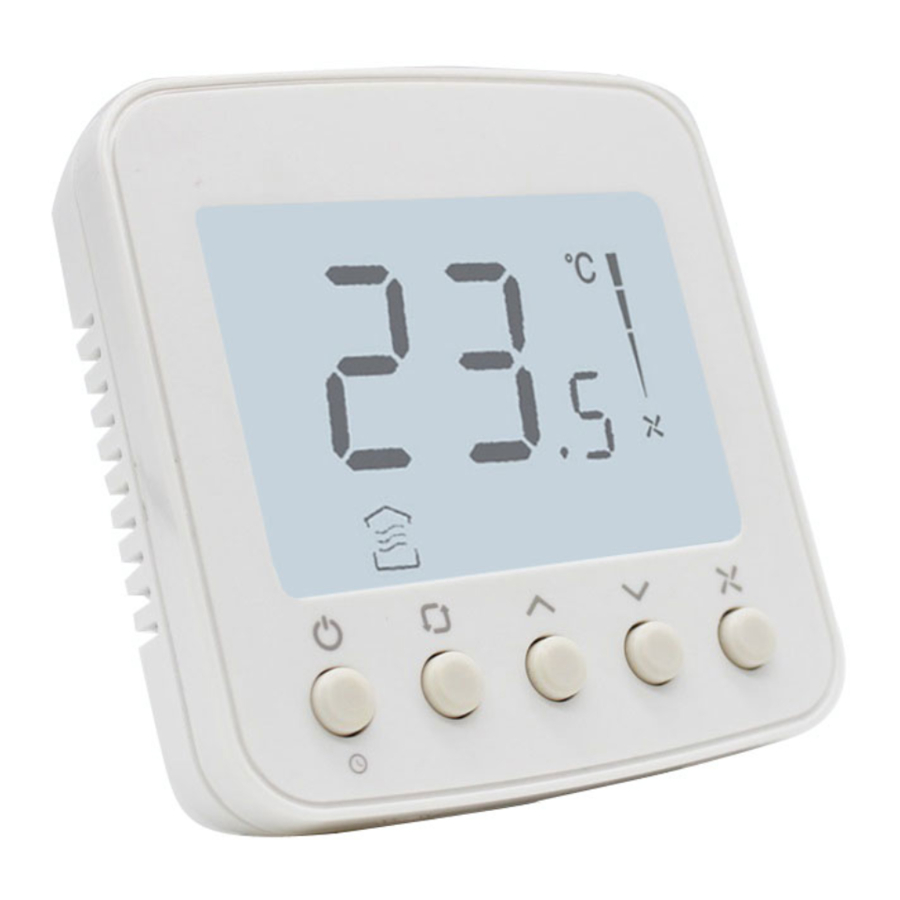

Termostato išvaizda
Termostato valdymas
Įjungimas/išjungimas
Laiko išjungimas
Veikimo režimas
Temperatūros nustatymas
- Paspauskite
![]()
norėdami įjungti / išjungti termostatą. Kai esate išjungimo režime, bus rodomas OFF piktograma. - Paspaudus
![]()
galima nustatyti automatinį išjungimo laiką, kai termostatas veikia.
Paspauskite![]()
ir palaikykite ilgiau nei 3 s. Kai mirksi laikmačio piktograma, paspauskite ![]()
arba ![]()
norėdami nustatyti išjungimo laiką, tada paspauskite ![]()
mygtuką, kad išeitumėte.
Vėdinimas
Šildymas
Šaldymas
Įjungus arba režimą, paspauskite
arba
norėdami nustatyti tikslinę kambario temperatūrą.
Ventiliatoriaus greitis
LCD ekranas
Patarimai, kaip pašalinti triktis
| Jei.... | Tada.... |
 Neveikia |
|
 Neveikia |
|
 Neveikia |
|
 Neveikia |
|
| Sistema išsijungia automatiškai |
|
Montavimo vadovas
Privalo montuoti apmokytas ir patyręs montuotojas
Atidžiai perskaitykite instrukciją. Nesilaikant instrukcijų, galite sugadinti gaminį arba sukelti pavojingą situaciją.
ELEKTROS PAVOJUS gali sukelti elektros smūgį arba sugadinti įrangą. Prieš montuodami, taisydami ir atjungdami atjunkite maitinimą.
Montavimo patarimai
TF228WN skirtas standartinei 75x75x5 mm sieninės montavimo dėžutės instaliacijai.
Sumontuokite termostatą maždaug 1,5 m virš grindų, geros oro cirkuliacijos ir vidutinės temperatūros zonoje.
Nemontuokite vietose, kuriose termostatą gali paveikti:
- Mirusios zonos už durų ir kampuose
- Karštas arba šaltas oras iš ortakių
- Saulės šviesa arba spindulinė šiluma iš prietaisų
- Paslėpti vamzdžiai arba kaminai
Gnybtų žymėjimai
| Gnybtas | Aprašymas |
| L | 220 VAC įtampos laidas |
| N | 220 VAC nulinis laidas |
| VC | Šildymo / šaldymo vožtuvo uždarymas |
| VO | Šildymo / šaldymo vožtuvo atidarymas |
| FH | Didelio greičio ventiliatorius |
| FM | Vidutinio greičio ventiliatorius |
| FL | Mažo greičio ventiliatorius |
* Montavimo dėžutės ir sienos temperatūra turi būti nurodytoje darbinės temperatūros diapazone.
Laidų prijungimas ir montavimas
Varžtas turi būti tvirtai užfiksuotas, kad laidas neatsijungtų nuo gnybto.
1 laidų schema
2 laidų schema
Montavimo sąranka
| ISU kodas | Aprašymas | Galimos parinktys |
| 1 | Sistemos tipas | 0 Tik šildymas |
| 1 Tik vėsinimas | ||
| 2 Du vamzdžiai šildymui / vėsinimui (numatytasis) | ||
| 2 | Temperatūros skalė | 0 ºF |
| 1 ºC (numatytasis) | ||
| 3 | Ventiliatoriaus valdymo tipas | 0 Tik automatinis |
| 1 Tik pastovus | ||
| 2 Abu (numatytasis) | ||
| 4 | CPH vertė (šildymas) | 1–12 4 (numatytasis) |
| 5 | CPH vertė (vėsinimas) | 1–6 3 (numatytasis) |
| 6 | Temperatūros rodmens reguliavimas | -2 ºC–2 ºC, 0,5 ºC,numatytasis 0 ºC (-4 ºF–4 ºF, 1 ºF,numatytasis 0 ºF) |
| 7 | Temperatūros rodmens parinktys | 0 Rodyti kambario temperatūrą (numatytasis) |
| 1 Rodyti nustatytą tašką | ||
| 8 | Šildymo diapazono sustabdymas | 10–32 ºC Numatytasis 32 ºC (50–90 ºF Numatytasis 90 ºF) |
| 9 | Vėsinimo diapazono sustabdymas | 10–32 ºC Numatytasis 10 ºC (50–90 ºF Numatytasis 50 ºF) |
| 10 | Klaviatūros užraktas | 0 Visi klavišai pasiekiami (numatytasis) |
| 1 Sistemos mygtukas užrakintas | ||
| 2 Ventiliatoriaus ir sistemos mygtukas užrakinti | ||
| 3 Visi mygtukai užrakinti, išskyrus maitinimo mygtuką | ||
| 4 Visi mygtukai užrakinti | ||
| 11 | Apsauga nuo užšalimo | 0 Išjungta (numatytasis) |
| 1 Įjungta |
Ademco 1 GmbH
Hardhofweg 40
74821 Mosbach
Telefonas: +49 1801 466 388
info.de@resideo.com
homecomfort.resideo.com
@2020 „Resideo Technologies, Inc.“ Visos teisės saugomos. „Honeywell Home“ prekės ženklas naudojamas pagal „Honeywell International Inc.“ licenciją. Šį produktą gamina „Resideo Technologies, Inc“ ir jos filialai.
