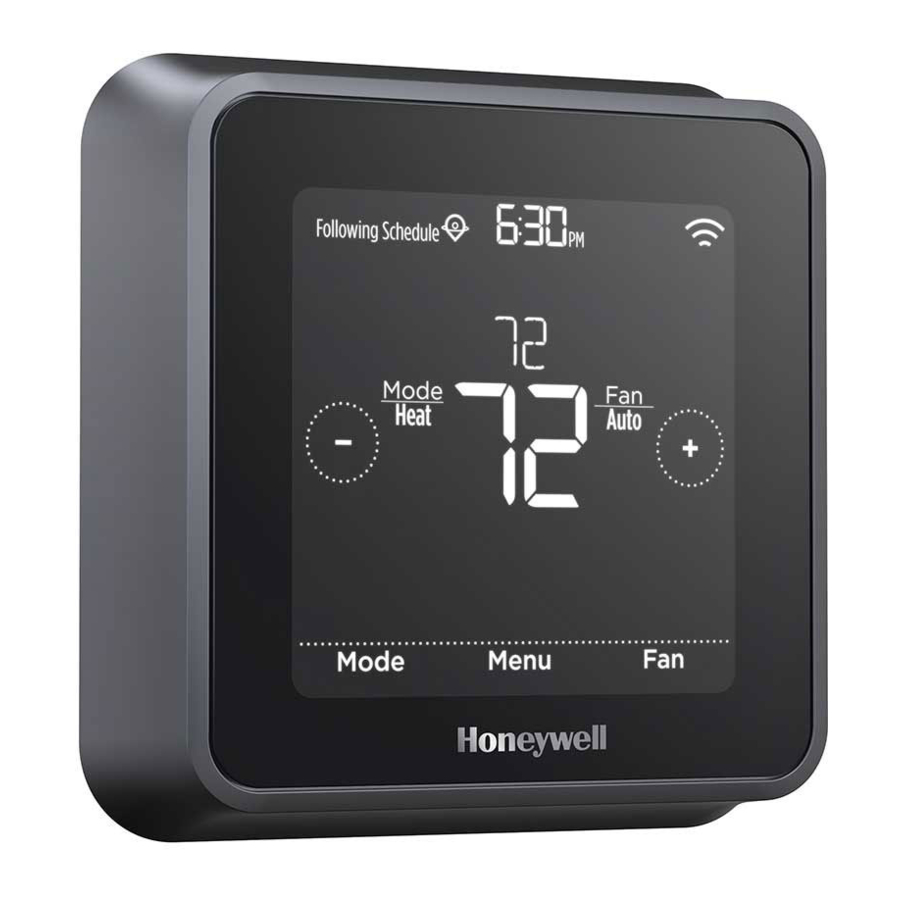

Honeywell Home T5 Smart, RCHT8610WF2006, RCHT8610WF2014 vadovas

Įtraukta į jūsų dėžutę

Išnaudokite visas T5 išmanaus termostato galimybes

Keli programavimo variantai, atitinkantys jūsų gyvenimo būdą:

1. Planavimas pagal vietovę – Termostatas naudoja jūsų išmaniojo telefono vietą, kad žinotų, kada esate išvykę, ir taupo energiją. Naudodamas geografinės zonos technologiją, jis pajunta jūsų sugrįžimą ir padeda jums patogiai jaustis atvykus. Visada galite rankiniu būdu pakeisti iš anksto nustatytą namų ir išvykimo temperatūrą termostate arba programėlėje Resideo.
2. Išmanusis planavimas – Naudokite geografinės zonos ir laiko planavimo derinį, kad atitiktų jūsų užimtą, aktyvų gyvenimo būdą.
3. Planavimas pagal laiką – Programuokite termostatą vienai savaitei; kiekvienai dienai (kiekviena diena yra skirtingas grafikas); pirmadienį–penktadienį, šeštadienį, sekmadienį; arba pirmadienį–penktadienį, šeštadienį–sekmadienį. Visos dienos su keturiais reguliuojamais laikotarpiais per dieną.
4. Jokio planavimo – Valdykite savo komfortą rankiniu būdu, reguliuodami tik temperatūros nustatymo taškus.

Išmanieji įspėjimai. Tiesioginiai pranešimai primena apie filtrų keitimą ir įspėja apie ekstremalią vidaus temperatūrą.

Išmanusis atsakas. Sužino jūsų šildymo ir vėsinimo sistemą, kad užtikrintų optimalią temperatūrą tinkamu laiku.

Automatinis perjungimas iš šildymo į vėsinimą. Automatiškai nustato, ar jūsų namams reikia šildymo ar vėsinimo, kad būtų užtikrintas maksimalus komfortas.

Įrankiai, kurių jums reikės:

Jums gali prireikti:

PAVOJUS ELEKTRA
Gali sukelti elektros smūgį arba sugadinti įrangą. Prieš pradėdami montuoti, atjunkite maitinimą.

PAVOJUS SUGADINTI ĮRANGĄ
Bandymo metu kompresoriaus apsauga apeinama. Kad nepažeistumėte įrangos, venkite greito kompresoriaus ciklo.

PRANEŠIMAS DĖL GYVSIDABRIO
Jei šis gaminys pakeičia valdiklį, kuriame sandariame vamzdelyje yra gyvsidabrio, nemeskite seno valdiklio į šiukšlių dėžę. Kreipkitės į vietinę atliekų tvarkymo instituciją dėl nurodymų, kaip perdirbti ir tinkamai išmesti.
REIKALINGA: 24 VAC MAITINIMAS ("C" LAIDAS)

PRANEŠIMAS DĖL ELEKTRONINIŲ ATLIEKŲ
Gaminio negalima išmesti kartu su kitomis buitinėmis atliekomis. Patikrinkite, ar netoliese yra įgaliotų surinkimo centrų arba įgaliotų perdirbėjų. Tinkamas eksploatavimo pabaigos įrangos išmetimas padės išvengti galimų neigiamų pasekmių aplinkai ir žmonių sveikatai.

Suderinamumas

• Suderinamas su dauguma šildymo, vėsinimo ir šilumos siurblių sistemų
• Reikalinga: 24 VAC maitinimas ("C" laidas)
• Neveikia su elektriniu grindjuostės šildymu (120-240V)
• Neveikia su milivoltų sistemomis
• Nepalaiko įvesties (S gnybtų) vidaus ir lauko jutikliams
• Nepalaiko relės (U gnybtų) ventiliacijai
• Android arba iOS išmanusis telefonas, planšetinis kompiuteris arba įrenginys

Norėdami gauti pagalbos, kreipkitės:
ŽINIATINKLIS honeywellhome.com
TELEFONAS 1-800-633-3991
SOCIALINĖ ŽINIASKLAIDA Twitter: @Honeywell_Home, Facebook: Honeywell Home

Senojo termostato išėmimas

1. Išjunkite maitinimą
   Kad apsaugotumėte save ir savo įrangą, išjunkite maitinimą skirstomojoje dėžutėje arba jungiklyje, kuris valdo jūsų šildymo/vėsinimo sistemą.

2. Patikrinkite, ar sistema išjungta Pakeiskite temperatūrą sename termostate. Jei per 5 minutes neišgirsite, kad sistema įsijungė, maitinimas išjungtas.
   Pastaba: Jei turite skaitmeninį termostatą, kurio ekranas tuščias, praleiskite šį veiksmą.

3. Nuimkite seną termostatą nuo sieninės plokštės
   Daugelyje termostatų galite nuimti termostatą suėmę ir švelniai patraukę. Kai kurie termostatai gali turėti varžtus, mygtukus arba spaustukus.
   Šiuo metu nenuimkite jokių laidų nuo termostato!

4. Įsitikinkite, kad nėra 120/240 V laidų
   Ar turite storų juodų laidų su laidų jungtimis?
   Ar jūsų termostatas yra 120 V ar didesnis? Jei į abu šiuos klausimus atsakėte teigiamai, turite linijos įtampos sistemą ir termostatas neveiks.
   Jei nesate tikri, apsilankykite:
   honeywellhome.com

5. Nufotografuokite, kaip dabar atrodo jūsų laidai
   Būtinai įtraukite raides šalia gnybtų, į kuriuos įkišti laidai. Tai bus naudinga nuoroda jungiant termostatą.
   Patarimas: jei laidų spalva išbluko arba 2 gnybtai yra tos pačios spalvos, naudokite pakuotėje pateiktas laidų etiketes, kad paženklintumėte kiekvieną laidą.

6. Pašalinkite visus trumpiklius
   Trumpiklis jungia vieną gnybtą su kitu gnybtu. Jis gali atrodyti kaip maža sąvaržėlė ar net spalvotas laidas ir turi būti pašalintas prieš tęsiant. Atsuktuvo pagalba atlaisvinkite laidus nuo gnybtų.
   Termostatui nereikia trumpiklių.

7. Įrašykite, ar turite laidų šiuose gnybtuose
   Neįtraukite trumpiklių į savo skaičių. Termostatui nereikia trumpiklių.

8. Užrašykite laidų spalvą
   Pažymėkite varnelėmis laidus, kurie prijungti prie gnybtų. Šalia varnelės užrašykite laido spalvą. Neįtraukite trumpiklių į savo skaičių.
   Pažymėkite visus, kurie taikomi (ne visi bus taikomi):

   S ir U gnybtai nepalaikomi su šiuo termostatu.
   Jei yra laidų gnybtuose, kurie nėra išvardyti, jums reikės papildomos laidų palaikymo. Apsilankykite honeywellhome.com, kad sužinotumėte, ar termostatas jums tiks.
9. Atjunkite laidus ir nuimkite seną sieninę plokštę Atsuktuvo pagalba atlaisvinkite laidus nuo gnybtų.
   Patarimas: kad laidai neįkristų atgal į sieną, apvyniokite laidus aplink pieštuką.


„T5 Smart“ termostato įdiegimas

10. Surinkite ir įkiškite laidus per UWP
    Atidarykite UWP ir įkiškite laidų pluoštą per UWP galinę dalį.
    Įsitikinkite, kad bent 1/4 colio (6,4 mm) kiekvieno laido yra atidengta, kad būtų galima lengvai įkišti į laidų gnybtus.

11. Įkiškite sieninius inkarus Rekomenduojama termostatui montuoti naudoti dėžutėje esančius sieninius inkarus.
    Galite naudoti UWP, kad pažymėtumėte, kur norite įdėti sieninius inkarus.

    1. Išlygiuokite sieninę plokštę.
    2. Pieštuku pažymėkite sieninių inkarų vietą.
    3. Išgręžkite skyles.
    4. Įkiškite sieninius inkarus.
    5. Įsitikinkite, kad inkarai yra viename lygyje su siena.
       Patarimas: naudokite 7/32 (5,6 mm) grąžtą.
12. Nustatykite R jungiklio padėtį ir įkiškite R laidą arba laidus
    Nustatykite R jungiklį aukštyn arba žemyn pagal laidų prijungimo pastabas, pateiktas 7 žingsnyje.
    Įkiškite laidus į vidines UWP gnybtų angas. Įkišus laidą, skirtukai liks nuleisti.
    Jei turite 1 R laidą (R, Rh arba Rc)

    1. Nustatykite R jungiklį į viršutinę padėtį.

    2. Įkiškite R laidą (R, Rh arba Rc) į R gnybtą.


Jei turite 2 R laidus (R arba Rh ir Rc)

1. Nustatykite R jungiklį į apatinę padėtį.


2. Įkiškite Rc laidą į Rc gnybtą.

3. Įkiškite R arba Rh laidą į R gnybtą.

13. Prijunkite likusius laidus iš 8 žingsnio
    Patarimas: prieš prijungdami laidus, nemontuokite UWP ant sienos.
    Paspauskite skirtukus, kad laidus įkištumėte į vidines atitinkamų UWP gnybtų angas (po vieną laidą į gnybtą), kol jie tvirtai užsifiksuos.
    Švelniai patraukite laidus, kad įsitikintumėte, jog jie yra saugūs.
    Patarimas: jei reikia vėl atlaisvinti laidus, paspauskite UWP šonuose esančius gnybtų skirtukus.
    Šis laidų prijungimo būdas yra tik pavyzdys, faktinis laidų prijungimas gali skirtis.

14. Sumontuokite UWP ir uždarykite dureles
    Sumontuokite UWP naudodami pateiktus varžtus. Įsukite visus tris varžtus, kad tvirtai pritvirtintumėte prie sienos. Baigę uždarykite dureles.


15. Pritvirtinkite termostatą Sulygiuokite termostatą su UWP ir tvirtai įspauskite jį į vietą.

16. Įjunkite maitinimą
    Įjunkite maitinimą skirstomojoje dėžutėje arba jungiklyje, kuris valdo šildymo / vėsinimo sistemą.

17. Grįžkite prie termostato
    Grįžkite prie termostato. Patvirtinkite, kad ekrane rodoma START SETUP (PRADĖTI SĄRANKĄ). Jei taip, pereikite prie „Setup with Resideo App“ (Sąranka naudojant „Resideo“ programėlę).
    Jei termostate nerodoma START SETUP (PRADĖTI SĄRANKĄ), susisiekite su „Resideo“ palaikymo tarnyba.


Sąranka naudojant „Resideo“ programėlę

1. Pradėkite sąranką naudodami programėlę Palieskite START SETUP (PRADĖTI SĄRANKĄ) termostate.

2. Pasirinkite sąranką naudodami programėlę Palieskite Yes (Taip) ekrane USE APP (NAUDOTI PROGRAMĖLĘ).

3. Dabar jūsų termostatą galima konfigūruoti naudojant „Resideo“ programėlę
   1. Atsisiųskite programėlę "Resideo" iš „App Store“ arba „Google Play“.



   2. Atidarykite „Resideo“ programėlę. Jūsų termostatas turėtų būti rodomas skiltyje Thermostat Found (Rastas termostatas). Norėdami tęsti, palieskite SET UP NOW (SĄRANKA DABAR), kaip parodyta toliau. Jei jūsų termostatas nerodomas, susikurkite paskyrą (jei reikia) arba prisijunkite prie savo „Resideo“ paskyros. Tada pasirinkite „T5 Smart“ termostatą, kurį norite įdiegti.

   3. „Resideo“ programėlė padės jums atlikti likusią sąrankos dalį.


Kaip naudoti „Resideo“ programėlę

Domina daugiau „Resideo“ produktų? Apsilankykite honeywellhome.com, kad sužinotumėte apie visus galimus produktus, prijungtus per „Resideo“ programėlę.
Programėlė nuolat tobulinama ir gali keistis.

Kaip naudoti „T5 Smart“ termostatą

Ekranas įsijungs palietus rodomos temperatūros centrinę sritį.

Rankinė sąranka

Jei jūsų „Wi-Fi“ tinklas neveikia, termostatą galite nustatyti rankiniu būdu, o telefoną prijungti vėliau.

1. Pradėkite rankinę sąranką Norėdami pradėti, palieskite START SETUP (PRADĖTI SĄRANKĄ).

2. Pasirinkite rankinę sąranką Ekrane USE APP (NAUDOTI PROGRAMĖLĘ) palieskite No (Ne).

3. Naviguokite atgal ir redaguokite sąrankos parinktis
   Naudokite arba , kad naršytumėte visas sąrankos parinktis. Norėdami pamatyti visų sąrankos parinkčių sąrašą.
   Norėdami redaguoti parinkties reikšmę, palieskite Edit (Redaguoti) arba palieskite teksto sritį.
   Dabar reikšmė mirksi. Naudokite arba , kad pasirinktumėte tinkamą reikšmę.
   Pasirinkę tinkamą reikšmę, palieskite Done (Atlikta) arba palieskite teksto sritį.

4. Užbaikite Sąranką
   Palieskite , kol pamatysite Finish Setup (Užbaigti sąranką).
   Palieskite Select (Pasirinkti) arba palieskite teksto sritį.

5. „Wi-Fi“ sąranka
   Sąrankos proceso pabaigoje būsite paraginti SETUP WIFI (NASTATYTI „Wi-Fi“). Jei jūsų „Wi-Fi“ vis dar neveikia, turite rankiniu būdu nustatyti laiką ir datą. Ekrane SETUP WIFI (NASTATYTI „Wi-Fi“) pasirinkite No (Ne).

6. Nustatykite laiką ir datą
   Nustatykite vasaros laiką, jei esate vietovėje, kurioje laikomasi vasaros laiko. Kitame ekrane nustatykite datą, laikrodžio formatą ir laiką.

7. Dabar jūsų termostatas nustatytas
   Žr. daugiau informacijos apie pagrindinį veikimą.

Įrangos sąrankos parinktys

Dažniausiai užduodami klausimai

Ar išmanusis termostatas T5 veiks, jei nutrūks „Wi-Fi“ ryšys?
Taip, temperatūrą galima reguliuoti tiesiogiai prie termostato. Tačiau kai kurios funkcijos, įskaitant geografinę aptvarą, valdomos tik per programą „Resideo“, todėl ryšiui nutrūkus neveiks. Termostatas automatiškai vėl prisijungs prie „Wi-Fi“, kai bus atkurtas tinklas.

Išmanusis termostatas T5 neranda „Wi-Fi“ tinklo namuose.
Termostatas veikia 2,4 GHz diapazone. Gali būti, kad termostatas nemato tinklo, bet išmanusis telefonas, kuris veikia tiek 2,4, tiek 5,0 GHz diapazone, tinklą mato. Dauguma maršrutizatorių transliuos du tinklus, vieną SSID 5,0 GHz radijo dažniu ir vieną SSID 2,4 GHz radijo dažniu.

Programoje „Resideo“ buvo atliktas pakeitimas, bet jis neatsirado išmaniajame termostate T5.
Atlikus temperatūros ir nustatymų pakeitimus programoje „Resideo“, gali būti trumpas uždelsimas.

Ar gali būti keli geografinės aptvaros naudotojai?

Taip, naudotojų gali būti kelis. Geografinė aptvara bus suaktyvinta atsižvelgiant į paskutinį išvykusį asmenį ir pirmąjį grįžusį asmenį. Norint tinkamai naudoti geografinę aptvarą su keliais naudotojais:

• Kiekvienas naudotojas turi susikurti savo paskyrą.
• Kiekvienas naudotojas turėtų naudoti savo prisijungimo ID ir slaptažodį visuose savo įrenginiuose, įskaitant išmaniuosius telefonus ir planšetinius kompiuterius.
• Jokie du naudotojai neturėtų naudotis ta pačia paskyra.

Kaip termostate nustatomi keli naudotojai?
Prieiga gali būti suteikta bet kuriai arba visoms termostato vietoms per programą „Resideo“. Pradėkite palietę trijų eilučių meniu piktogramą pagrindinio ekrano viršutiniame kairiajame kampe. Pasirinkite Manage Users (tvarkyti naudotojus) ir palieskite Add User (pridėti naudotoją), esantį ekrano apačioje. Įveskite asmens, kurį norite pakviesti, el. pašto adresą. Jei jie turi nustatytą paskyrą, vieta bus automatiškai įtraukta į jų paskyrą. Jei jie neturi paskyros, jie gaus kvietimą el. paštu, raginantį atsisiųsti programą „Resideo“ ir susikurti savo paskyrą.
Pastaba: visi asmenys, turintys prieigą prie termostato, turi tas pačias naudotojo teises. Pridėti naudotojai galės keisti termostato nustatymus, taip pat pridėti arba ištrinti kitus naudotojus.

Ar yra būdas prailginti signalo stiprumą?
„Wi-Fi“ signalo diapazoną arba atstumą lemia maršrutizatorius. Papildomos informacijos ieškokite maršrutizatoriaus vadove.

Yra įspėjimas, kad „Wi-Fi Signal Lost“ (prarastas „Wi-Fi“ signalas). Ką tai reiškia?
„Wi-Fi“ signalas į termostatą buvo prarastas. Palaukite, kol termostatas vėl prisijungs, arba pasirinkite naują tinklą programos „Resideo“ konfigūracijos meniu. Jei termostatas negali vėl prisijungti, turėsite pašalinti maršrutizatoriaus triktis, kad nustatytumėte priežastį.

Kodėl termostatas rodomas kaip neprisijungęs (perbraukta „Wi-Fi“ piktograma) termostato ekrano viršutiniame dešiniajame kampe?
Jei termostatas rodo perbrauktą „Wi-Fi“ piktogramą ekrane arba programoje „Resideo“ rodomas kaip neprisijungęs, jis prarado ryšį su tinklu. Įsitikinkite, kad maršrutizatorius yra įjungtas ir transliuoja. Gali reikėti iš naujo nustatyti namų „Wi-Fi“ tinklą įjungiant ir išjungiant maršrutizatorių. Nurodymų, kaip perjungti maitinimą, ieškokite maršrutizatoriaus instrukcijų vadove. Atkūrus tinklą, termostatas automatiškai vėl prisijungs.

Aktyvinimo el. laiškas negautas.
El. laiškas bus išsiųstas iš connected-Home@alarmnet.com. Norint užbaigti paskyros nustatymą, reikalingas aktyvinimo el. laiškas. Jei aktyvinimo el. laiškas negautas po penkių minučių, patikrinkite el. pašto paskyros šlamšto aplanką.
Jei jo nerandate šlamšto aplanke, spustelėkite mygtuką Resend (siųsti iš naujo) ir aktyvinimo el. laiškas bus išsiųstas iš naujo. Jei vis dar negaunate aktyvinimo el. pašto, pagalbos kreipkitės į techninės pagalbos komandą telefonu 1-800-633-3991.
