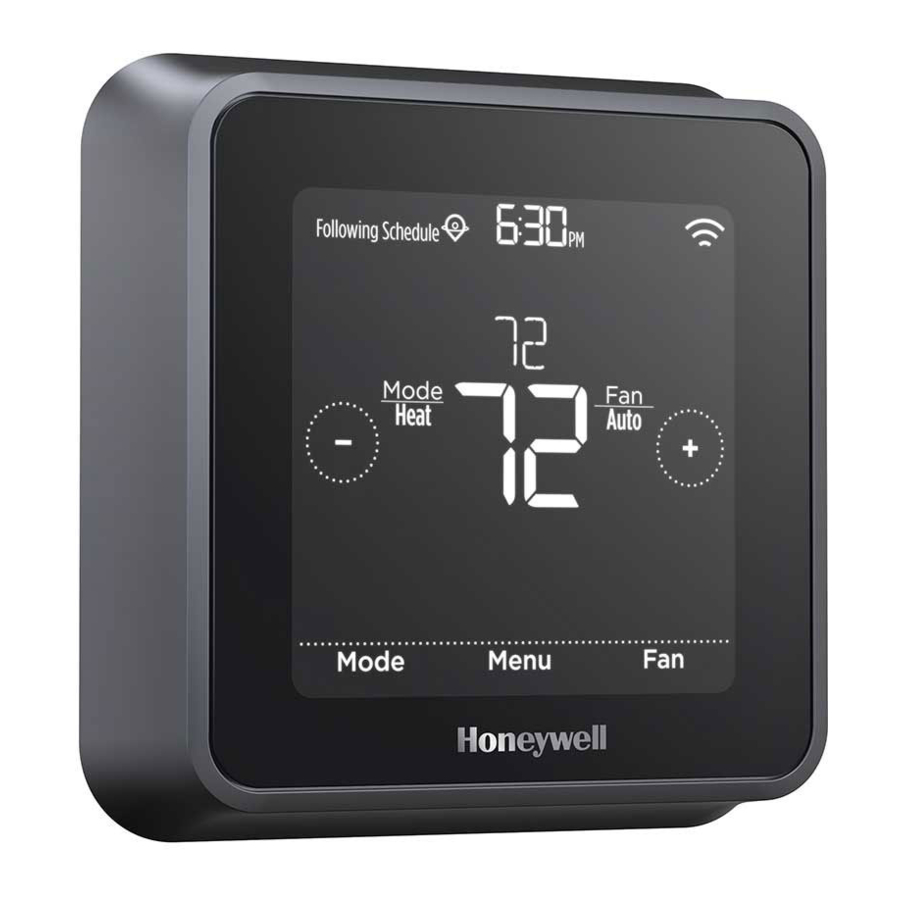

Manual do Honeywell Home T5 Smart, RCHT8610WF2006, RCHT8610WF2014

Incluído na sua caixa

Aproveite ao máximo o termostato inteligente T5

Várias opções de programação que se adaptam ao seu estilo de vida:

1. Agendamento com base na localização – O termostato usa a localização do seu smartphone para saber quando você está fora e economiza energia. Através da tecnologia de geofence, ele detecta seu retorno e ajuda a deixá-lo confortável ao chegar. Você sempre pode alterar manualmente a temperatura predefinida Home (Casa) e Away (Fora) no termostato ou no aplicativo Resideo.
2. Agendamento inteligente – Use uma combinação de geofencing e agendamento de tempo para se adequar ao seu estilo de vida agitado e ativo.
3. Agendamento baseado em tempo – Programe seu termostato por uma semana; cada dia (cada dia é uma programação diferente); de segunda a sexta, sábado, domingo; ou de segunda a sexta, sábado e domingo. Todos os dias com quatro períodos ajustáveis por dia.
4. Sem agendamento – Controle seu conforto manualmente ajustando apenas os pontos de ajuste de temperatura.

Alertas inteligentes. Notificações push lembram você das trocas de filtro e avisam sobre temperaturas internas extremas.

Resposta inteligente. Aprende seu sistema de aquecimento e resfriamento para fornecer a temperatura ideal no momento certo.

Mudança automática de aquecimento para resfriamento. Determine automaticamente se sua casa precisa de aquecimento ou resfriamento para fornecer o máximo de conforto.

Ferramentas que você precisará:

Você pode precisar de:

RISCO DE CHOQUE ELÉTRICO
Pode causar choque elétrico ou danos ao equipamento. Desconecte a energia antes de iniciar a instalação.

RISCO DE DANOS AO EQUIPAMENTO
A proteção do compressor é ignorada durante o teste. Para evitar danos ao equipamento, evite acionar o compressor rapidamente.

AVISO SOBRE MERCÚRIO
Se este produto estiver substituindo um controle que contém mercúrio em um tubo selado, não coloque o controle antigo no lixo. Entre em contato com a autoridade local de gerenciamento de resíduos para obter instruções sobre reciclagem e descarte adequado.
OBRIGATÓRIO: ALIMENTAÇÃO DE 24 VCA ("FIO C")

AVISO DE LIXO ELETRÔNICO
O produto não deve ser descartado com outros resíduos domésticos. Verifique os centros de coleta autorizados ou recicladores autorizados mais próximos. O descarte correto de equipamentos em fim de vida útil ajudará a evitar possíveis consequências negativas para o meio ambiente e a saúde humana.

Compatibilidade

• Compatível com a maioria dos sistemas de aquecimento, resfriamento e bomba de calor
• Obrigatório: alimentação de 24 VCA (fio "C")
• Não funciona com aquecimento elétrico de rodapé (120-240V)
• Não funciona com sistemas de milivolts
• Não oferece suporte à entrada (terminais S) para sensores internos e externos
• Não oferece suporte a relé (terminais U) para ventilação
• Smartphone, tablet ou dispositivo Android ou iOS

Para obter ajuda, entre em contato:
WEB honeywellhome.com
TELEFONE 1-800-633-3991
SOCIAL Twitter: @Honeywell_Home, Facebook: Honeywell Home

Removendo seu termostato antigo

1. Desligue a energia
   Para proteger você e seu equipamento, desligue a energia na caixa do disjuntor ou interruptor que controla seu sistema de aquecimento/resfriamento.

2. Verifique se o sistema está desligado Altere a temperatura no seu termostato antigo. Se você não ouvir o sistema ligar em 5 minutos, a energia está desligada.
   Observação: Se você tiver um termostato digital com um display em branco, pule esta etapa.

3. Remova seu termostato antigo da placa de parede
   Na maioria dos termostatos, você pode remover o termostato segurando-o e puxando-o suavemente. Alguns termostatos podem ter parafusos, botões ou fechos.
   Não remova nenhum fio do seu termostato neste momento!

4. Certifique-se de que não haja fios de 120/240 V
   Você tem fios pretos grossos com porcas de fio?
   Seu termostato é de 120 V ou superior? Se você respondeu sim a alguma dessas perguntas, você tem um sistema de voltagem de linha e o termostato não funcionará.
   Se você não tiver certeza, visite:
   honeywellhome.com

5. Tire uma foto de como sua fiação está agora
   Certifique-se de incluir as letras ao lado dos terminais onde os fios são inseridos. Esta será uma referência útil ao conectar seu termostato.
   Dica: Se a cor de seus fios tiver desbotado ou se 2 terminais tiverem a mesma cor de fio, use as etiquetas de fio fornecidas na embalagem para etiquetar cada fio.

6. Remova quaisquer jumpers
   Um jumper conecta um terminal a outro terminal. Pode parecer um pequeno grampo ou até mesmo um fio colorido e deve ser removido antes de continuar. Use uma chave de fenda para soltar os fios dos terminais.
   O termostato não precisa de jumpers.

7. Registre se você tem fios nos seguintes terminais
   Não inclua os jumpers como parte da sua contagem. O termostato não precisa de jumpers.

8. Anote a cor dos fios
   Marque os fios que estão conectados aos terminais. Ao lado da marca de seleção, anote a cor do fio. Não inclua os jumpers como parte da sua contagem.
   Marque tudo o que se aplica (nem todos se aplicarão):

   Os terminais S e U não são compatíveis com este termostato.
   Se houver fios em terminais que não estão listados, você precisará de suporte de fiação adicional. Visite honeywellhome.com para descobrir se o termostato funcionará para você.
9. Desconecte os fios e remova a placa de parede antiga Use uma chave de fenda para soltar os fios dos terminais.
   Dica: Para evitar que os fios caiam de volta na parede, enrole os fios em um lápis.


Instalando seu termostato inteligente T5

10. Junte e insira os fios através do UWP
    Abra o UWP e insira o feixe de fios pela parte de trás do UWP.
    Certifique-se de que pelo menos 1/4 de polegada (6,4 mm) de cada fio esteja exposto para facilitar a inserção nos terminais de fio.

11. Insira as buchas de parede Recomenda-se que você use as buchas de parede incluídas na caixa para montar seu termostato.
    Você pode usar o UWP para marcar onde deseja colocar as buchas de parede.

    1. Nivele a placa de parede.
    2. Marque a localização das buchas de parede usando um lápis.
    3. Faça os furos.
    4. Insira as buchas de parede.
    5. Certifique-se de que as buchas estejam niveladas com a parede.
       Dica: Use uma broca de 7/32 (5,6 mm).
12. Defina a posição da chave R e insira o(s) fio(s) R
    Defina a chave R para cima ou para baixo com base em suas anotações de fiação na Etapa 7.
    Insira os fios nos orifícios internos dos terminais no UWP. As abas permanecerão abaixadas depois que o fio for inserido.
    Se você tiver 1 fio R (R, Rh ou Rc)

    1. Defina a chave R para a posição para cima.

    2. Insira seu fio R (R, Rh ou Rc) no terminal R.


Se você tiver 2 fios R (R ou Rh e Rc)

1. Defina a chave R para a posição para baixo.


2. Insira seu fio Rc no terminal Rc.

3. Insira seu fio R ou Rh no terminal R.

13. Conecte os fios restantes da Etapa 8
    Dica: Não monte o UWP na parede antes de conectar os fios.
    Pressione as abas para colocar os fios nos orifícios internos de seus terminais correspondentes no UWP (um fio por terminal) até que esteja firmemente no lugar.
    Puxe suavemente os fios para verificar se estão seguros.
    Dica: Se precisar soltar os fios novamente, pressione as abas dos terminais nas laterais do UWP.
    Esta fiação é apenas um exemplo, a fiação real pode variar.

14. Monte o UWP e feche a porta
    Monte o UWP usando os parafusos fornecidos. Instale todos os três parafusos para um ajuste seguro na parede. Feche a porta depois de terminar.


15. Anexe seu termostato Alinhe o termostato no UWP e encaixe-o firmemente no lugar.

16. Ligue a energia
    Ligue a energia na caixa do disjuntor ou no interruptor que controla o sistema de aquecimento/resfriamento.

17. Retorne ao termostato
    Retorne ao termostato. Confirme se a tela mostra START SETUP. Se sim, continue para "Configuração com o aplicativo Resideo".
    Se o seu termostato não mostrar START SETUP, entre em contato com o suporte da Resideo.


Configuração com o aplicativo Resideo

1. Comece a configuração com o aplicativo Toque em START SETUP no termostato.

2. Selecione para configurar com o aplicativo Toque em Sim na tela USE APP.

3. Seu termostato agora está pronto para ser configurado usando o aplicativo Resideo
   1. Baixe o aplicativo "Resideo" na App Store ou no Google Play.



   2. Abra o aplicativo Resideo. Seu termostato deve aparecer em Termostato encontrado. Toque em SET UP NOW (CONFIGURAR AGORA) como mostrado abaixo para continuar. Se o seu termostato não aparecer, crie uma conta (se necessário) ou faça login na sua conta Resideo. Em seguida, selecione o T5 Smart Thermostat para instalar.

   3. O aplicativo Resideo irá guiá-lo pelo resto da configuração.


Como usar seu aplicativo Resideo

Interessado em mais produtos Resideo? Visite honeywellhome.com para saber mais sobre todos os produtos disponíveis conectados pelo aplicativo Resideo.
O aplicativo é aprimorado regularmente e pode mudar.

Como usar seu termostato inteligente T5

A tela será ativada ao tocar na área central da temperatura exibida.

Configuração manual

Se sua rede Wi-Fi não estiver funcionando, você pode configurar seu termostato manualmente e conectar seu telefone mais tarde.

1. Comece a configuração manual Toque em START SETUP para começar.

2. Selecione a configuração manual Na tela USE APP, toque em No (Não).

3. Navegue e edite as opções de configuração
   Use ou para navegar por todas as opções de configuração. Para ver uma lista de todas as opções de configuração.
   Para editar um valor de opção, toque em Edit (Editar) ou toque na área de texto.
   O valor agora está piscando. Use ou para selecionar o valor correto.
   Toque em Done (Concluído) ou toque na área de texto quando o valor correto for selecionado.

4. Concluir a configuração
   Toque em até ver Finish Setup (Concluir configuração).
   Toque em Select (Selecionar) ou toque na área de texto.

5. Configurar Wi-Fi
   No final do processo de configuração, você será solicitado a SETUP WIFI (CONFIGURAR WI-FI). Se o seu Wi-Fi ainda não estiver funcionando, você deve definir a hora e a data manualmente. Selecione No (Não) na tela SETUP WIFI.

6. Defina a hora e a data
   Defina o horário de verão se você estiver em uma área que segue o horário de verão. Defina a data, o formato do relógio e a hora nas próximas telas.

7. Seu termostato agora está configurado
   Consulte mais informações sobre a operação básica.

Opções de configuração do equipamento

Perguntas frequentes

O termostato inteligente T5 continuará funcionando se a conexão Wi-Fi for perdida?
Sim, a temperatura pode ser ajustada diretamente no termostato. No entanto, alguns recursos, incluindo o geofencing, são gerenciados apenas por meio do aplicativo Resideo e não funcionarão enquanto a conexão estiver inativa. O termostato se reconectará automaticamente ao Wi-Fi assim que a rede for restaurada.

O termostato inteligente T5 não está encontrando a rede Wi-Fi doméstica.
O termostato opera na faixa de 2,4 GHz. Esse pode ser o motivo pelo qual o termostato não vê a rede, mas o smartphone, que opera nas faixas de 2,4 e 5,0 GHz, vê a rede. A maioria dos roteadores transmitirá duas redes, um SSID no rádio de 5,0 GHz e um SSID no rádio de 2,4 GHz.

Uma alteração foi feita no aplicativo Resideo, mas não apareceu no termostato inteligente T5.
Pode haver um pequeno atraso após fazer alterações de temperatura e configurações no aplicativo Resideo.

Pode haver vários usuários para geofencing?

Sim, pode haver vários usuários. O geofencing será acionado com base na última pessoa a sair e na primeira pessoa a retornar. Para usar o geofencing corretamente com vários usuários:

• Cada usuário precisa criar sua própria conta.
• Cada usuário deve usar seu ID de login e senha em seus dispositivos, incluindo smartphones e tablets.
• Nenhum usuário deve compartilhar a mesma conta.

Como vários usuários são configurados com o termostato?
O acesso pode ser concedido a qualquer ou todos os locais do termostato por meio do aplicativo Resideo. Comece tocando no ícone do menu de três linhas no canto superior esquerdo da tela inicial. Selecione Gerenciar usuários e toque em Adicionar usuário localizado na parte inferior da tela. Digite o endereço de e-mail da pessoa a ser convidada. Se eles tiverem uma conta configurada, o local será adicionado automaticamente à conta deles. Se eles não tiverem uma conta, receberão um convite por e-mail solicitando que baixem o aplicativo Resideo e criem sua própria conta.
Observação: todos os indivíduos com acesso a um termostato compartilham os mesmos privilégios de usuário. Os usuários adicionados poderão alterar as configurações do termostato, bem como adicionar ou excluir outros usuários.

Existe uma maneira de estender a força do sinal?
O alcance ou a distância do sinal Wi-Fi é determinado pelo roteador. Consulte o manual do roteador para obter informações adicionais.

Há um alerta que diz Wi-Fi Signal Lost (Sinal Wi-Fi perdido). O que isso significa?
O sinal Wi-Fi para o termostato foi perdido. Aguarde o termostato se reconectar ou selecione uma nova rede no menu de configuração do aplicativo Resideo. Se o termostato não conseguir se reconectar, você precisará solucionar problemas no roteador para determinar a causa.

Por que o termostato está aparecendo como offline (ícone de Wi-Fi riscado) na parte superior do canto direito da tela do termostato?
Se o termostato exibir um ícone de Wi-Fi riscado na tela ou aparecer como offline no aplicativo Resideo, ele perdeu a conexão com a rede. Certifique-se de que o roteador esteja ligado e transmitindo. A rede Wi-Fi doméstica pode precisar ser reiniciada desligando e ligando o roteador. Consulte o manual de instruções do roteador para obter instruções sobre como desligar e ligar. Quando a rede for restaurada, o termostato se reconectará automaticamente.

Um e-mail de ativação não foi recebido.
Um e-mail será enviado de connected-Home@alarmnet.com. Um e-mail de ativação é necessário para concluir a configuração da conta. Se um e-mail de ativação não for recebido após cinco minutos, verifique a pasta de spam da conta de e-mail.
Se você não encontrá-lo na pasta de spam, clique no botão Resend (Reenviar) e o e-mail de ativação será reenviado. Se você ainda não receber seu e-mail de ativação, entre em contato com a equipe de suporte técnico pelo telefone 1-800-633-3991 para obter ajuda.
