Honeywell Home TF228WN digitális termosztát kézikönyv

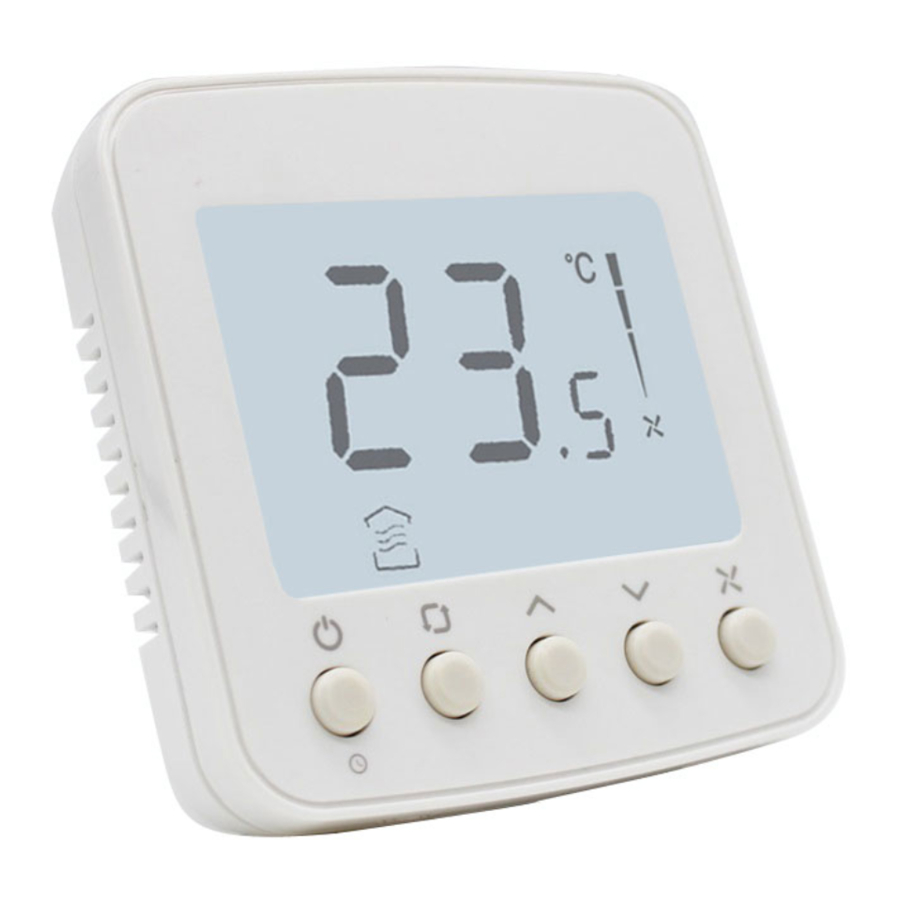

A termosztát megjelenése
A termosztát működtetése
Be-/kikapcsolás
Időzített kikapcsolás
Üzemmód
Hőmérséklet beállítás
- Nyomja meg a
![]()
gombot a termosztát be-/kikapcsolásához. Kikapcsolt módban az OFF ikon jelenik meg. - Nyomja meg a
![]()
gombot az automatikus kikapcsolási idő beállításához, amikor a termosztát működik.
Nyomja meg és tartsa lenyomva a![]()
gombot több mint 3 másodpercig. Miután az időzítő ikon villog, nyomja meg a ![]()
vagy a ![]()
gombot a kikapcsolási idő beállításához, majd nyomja meg a ![]()
gombot a kilépéshez.
Szellőztetés
Fűtés
Hűtés
A vagy a üzemmódban nyomja meg a
vagy a
gombot a kívánt szobahőmérséklet beállításához.
Ventilátor sebessége
LCD kijelző
Hibaelhárítási tippek
| Ha.... | Akkor.... |
 Nem működik |
|
 Nem működik |
|
 Nem működik |
|
 Nem működik |
|
| A rendszer automatikusan kikapcsol |
|
Telepítési útmutató
A telepítést képzett és tapasztalt szerelőnek kell elvégeznie
Olvassa el figyelmesen az utasításokat. Az utasítások be nem tartása károsíthatja a terméket vagy veszélyes helyzetet okozhat.
ELEKTROMOS VESZÉLY áramütést vagy berendezéskárosodást okozhat. Telepítés, javítás és leválasztás előtt kapcsolja ki az áramot.
Telepítési tippek
A TF228WN szabványos 75x75x5 mm-es fali szerelődobozba való telepítésre készült.
Szerelje fel a termosztátot a padló felett körülbelül 1,5 méter (5 láb) magasságban, egy jó légkeringésű területen, átlagos hőmérsékleten.
Ne telepítse olyan helyekre, ahol a termosztátot a következők befolyásolhatják:
- Holt pontok az ajtók mögött és a sarkokban
- Meleg vagy hideg levegő a légcsatornákból
- Napfény vagy sugárzó hő a készülékekből
- Rejtett csövek vagy kémények
Csatlakozók jelölései
| Csatlakozó | Leírás |
| L | 220VAC fázisvezeték |
| N | 220VAC nulla vezeték |
| VC | Fűtő / Hűtő szelep zárva |
| VO | Fűtő / Hűtő szelep nyitva |
| FH | Nagy sebességű ventilátor |
| FM | Közepes sebességű ventilátor |
| FL | Alacsony sebességű ventilátor |
* A szerelődoboz és a fal hőmérsékletének a működési hőmérséklet tartományban kell lennie.
Bekötés és telepítés
A csavart szorosan rögzíteni kell, hogy elkerülje a vezeték leválását a csatlakozóról.
Bekötési rajz 1
Bekötési rajz 2
Telepítési beállítás
| ISU kód | Leírás | Lehetséges opciók |
| 1 | Rendszer típusa | 0 Csak fűtés |
| 1 Csak hűtés | ||
| 2 Kétcsöves fűtés/hűtés (alapértelmezett) | ||
| 2 | Hőmérsékleti skála | 0 ºF |
| 1 ºC (alapértelmezett) | ||
| 3 | Ventilátor vezérlés típusa | 0 Csak automatikus |
| 1 Csak állandó | ||
| 2 Mindkettő (alapértelmezett) | ||
| 4 | CPH érték (fűtés) | 1-12 4 (alapértelmezett) |
| 5 | CPH érték (hűtés) | 1-6 3 (alapértelmezett) |
| 6 | Hőmérséklet kijelzés beállítása | -2 ºC- 2 ºC, 0.5 ºC,Alapértelmezett 0 ºC (-4 ºF- 4 ºF, 1 ºF,Alapértelmezett 0 ºF) |
| 7 | Hőmérséklet kijelzési opciók | 0 Szobahőmérséklet kijelzése (alapértelmezett) |
| 1 Beállított érték kijelzése | ||
| 8 | Fűtési tartomány megállítása | 10-32 ºC Alapértelmezett 32 ºC (50-90 ºF Alapértelmezett 90 ºF ) |
| 9 | Hűtési tartomány megállítása | 10-32 ºC Alapértelmezett 10 ºC (50-90 ºF Alapértelmezett 50 ºF) |
| 10 | Billentyűzet zárolása | 0 Minden gomb elérhető (alapértelmezett) |
| 1 A rendszer gomb zárolva van | ||
| 2 A ventilátor és a rendszer gomb zárolva van | ||
| 3 Az összes gomb zárolva van, kivéve a bekapcsoló gombot | ||
| 4 Minden gomb zárolva van | ||
| 11 | Fagyvédelem | 0 Kikapcsolva (alapértelmezett) |
| 1 Engedélyezve |
