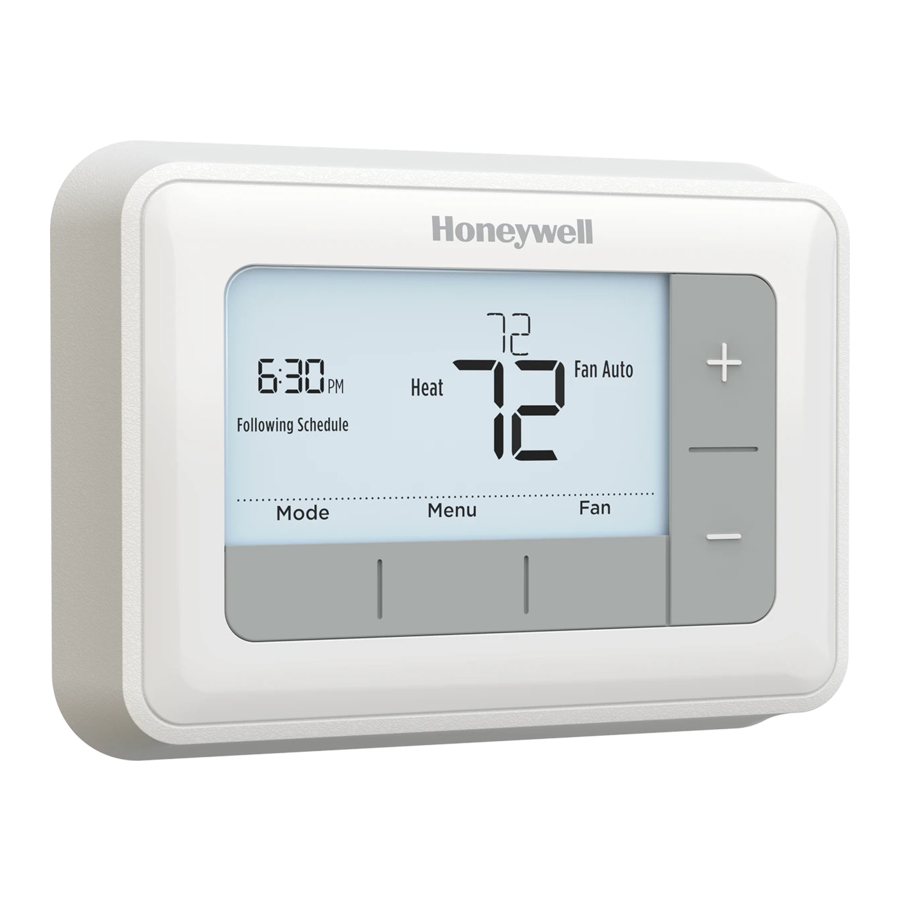

Honeywell Home RTH7500 sorozat, RTH7560E1001/E kézikönyv

Tartalom

A doboz tartalma

Szükséges eszközök

Szükséges eszközök

A régi termosztát eltávolítása

  1. Kapcsolja ki az áramot.
    Régi termosztát eltávolítása – 1. lépés
    figyelmeztetés Saját és berendezése védelme érdekében kapcsolja ki az áramot a megszakítódobozban vagy a fűtési/hűtési rendszert vezérlő kapcsolón.
  2. Ellenőrizze, hogy ki van-e kapcsolva a rendszer.
    Módosítsa a hőmérsékletet a régi termosztáton. Ha 5 percen belül nem hallja, hogy a rendszer bekapcsol, akkor ki van kapcsolva az áram.

    Megjegyzés: Ha olyan digitális termosztátja van, amelynek üres a kijelzője, hagyja ki ezt a lépést
  3. Távolítsa el a régi termosztát előlapját.
    A legtöbb termosztátnál az előlapot megfogva és óvatosan meghúzva veheti le. Egyes termosztátok csavarokkal, gombokkal vagy kapcsokkal rendelkezhetnek.

    figyelmeztetés Ne távolítsa el a vezetékeket a termosztátból most!
  4. Győződjön meg arról, hogy nincsenek 120/240 V-os vezetékek.
    Régi termosztát eltávolítása – 2. lépés
    figyelmeztetés Vannak vastag, fekete vezetékei vezetékanyákkal?
    A termosztátja 120 V-os vagy annál nagyobb feszültségű?
    Ha a fenti kérdések bármelyikére igennel válaszolt, akkor hálózati feszültségű rendszere van, és a termosztát nem fog működni.
    Ha bizonytalan, látogasson el ide: yourhome.honeywell.com/support
  5. Készítsen egy fényképet arról, hogyan néz ki a vezetékrendszere most.
    Ügyeljen arra, hogy tartalmazza a betűket a kapcsok mellett, ahová a vezetékek be vannak helyezve. Ez hasznos referencia lesz a termosztát bekötésekor.

    Tipp: Ha a vezetékek színe kifakult, vagy 2 csatlakozónak azonos a vezetékszín, használja a csomagban található vezetékcímkéket az egyes vezetékek megcímkézéséhez.
  6. Távolítson el minden jumpere
    A jumper egy csatlakozót egy másik csatlakozóhoz köt össze. Kinézhet egy kis kapcsnak vagy akár egy színes vezetéknek is, és el kell távolítani a folytatás előtt. Használjon csavarhúzót a vezetékek kioldásához a csatlakozókból.
    Az RTH7500 termosztáthoz nincs szükség jumperekre.
    Régi termosztát eltávolítása – 3. lépés
  7. Jegyezze fel, ha a következő csatlakozókban vannak vezetékek.
    Ne számolja a jumpereket a darabszám részeként. A termosztáthoz nincs szükség jumperekre.
  8. Írja le a vezetékek színét.
    Jelölje be azokat a vezetékeket, amelyek csatlakozókhoz vannak csatlakoztatva. A jelölőnégyzet mellé írja le a vezeték színét. Ne számolja a jumpereket a darabszám részeként.
    Jelölje be az összes vonatkozót (nem mindegyik vonatkozik):

    Az RTH7500 termosztát nem támogatja az L/A, S vagy U csatlakozókat.
    Ha vannak vezetékek a nem felsorolt ​​csatlakozókban, további vezetéktámogatásra lesz szüksége. Látogasson el a yourhome.honeywell.com/support oldalra, hogy megtudja, működik-e a termosztát az Ön számára.
  9. Válassza le a vezetékeket, és távolítsa el a régi fali alapot.
    Használjon csavarhúzót a vezetékek kioldásához a csatlakozókból. Ezután egy vezetékcímke segítségével azonosítsa az egyes vezetékeket, amikor leválasztja őket. A vezetékcímkén lévő betűnek meg kell egyeznie a csatlakozón lévő betűvel.
    Tipp: Annak megakadályozására, hogy a vezetékek visszahulljanak a falba, tekerje a vezetékeket egy ceruza köré.
    Régi termosztát eltávolítása – 4. lépés

Az RTH7500 termosztát felszerelése

Termosztát felszerelése – 1. lépés

  1. Kötegelje össze és helyezze be a vezetékeket az UWP-n keresztül. Húzza szét az UWP-t, és helyezze be a vezetékköteget az UWP hátulján keresztül.
    Győződjön meg arról, hogy legalább 1/4 hüvelyk hosszúságban kilátszik minden vezeték a vezetékcsatlakozókba való könnyű behelyezéshez.
  2. Helyezze be a fali rögzítőket.
    Javasoljuk, hogy a termosztát felszereléséhez használja a dobozban található fali rögzítőket.
    A UWP segítségével megjelölheti, hová szeretné elhelyezni a fali rögzítőket.
    1. Állítsa vízszintbe a fali alapot.
    2. Jelölje meg a fali rögzítők helyét ceruzával.
    3. Fúrja ki a lyukakat.
    4. Helyezze be a fali rögzítőket.
    5. Győződjön meg arról, hogy a rögzítők egy szintben vannak a fallal.

    Tipp: Használjon egy 7/32 fúrószárat.

  3. Állítsa be az R-kapcsoló helyzetét, és helyezze be az R-vezetéket vagy -vezetékeket.
    Állítsa az R-kapcsolót felfelé vagy lefelé a 7. lépésben lévő vezetékezési jegyzetei alapján.
    figyelmeztetés Helyezze be a vezetékeket az UWP-n lévő csatlakozók belső lyukaiba. A fülek lent maradnak, miután a vezeték be van helyezve.
    Ha 1 R-vezetéke van (R, Rh vagy Rc)
    1. Állítsa az R-kapcsolót felfelé.
    2. Helyezze be az R-vezetéket (R, Rh vagy Rc) az R-csatlakozóba.

    Ha 2 R-vezetéke van (R vagy Rh és Rc)

    1. Állítsa az R-kapcsolót lefelé.
    2. Helyezze be az Rc vezetéket az Rc-csatlakozóba
      Termosztát felszerelése – 2. lépés
    3. Helyezze be az R vagy Rh vezetéket az R-csatlakozóba.
  4. Csatlakoztassa a vezetékeket a 8. lépésből.
    Nyomja le a füleket a vezetékeknek a megfelelő csatlakozók belső lyukaiba való behelyezéséhez az UWP-n (csatlakozónként egy vezeték), amíg szilárdan a helyén nem lesz.
    Óvatosan húzza meg a vezetékeket, hogy ellenőrizze, hogy biztonságosak-e.

    Tipp: Ha ismét ki kell engednie a vezetékeket, nyomja le a csatlakozók füleit az UWP oldalán.
  5. Szerelje fel az UWP-t, és zárja be az ajtót.
    Szerelje fel az UWP-t a mellékelt csavarokkal. Szerelje fel mindhárom csavart a falon való biztonságos rögzítéshez. A befejezés után zárja be az ajtót.
  6. Ellenőrizze, hogy a vezetékezés megegyezik-e a pillanatfelvétellel.
    Kérjük, ellenőrizze, hogy a vezetékezés megegyezik-e az 5. lépésben készített fényképen lévő csatlakozókkal.
  7. Helyezze be az elemeket.
    Helyezzen be két AA alkáli elemet a termosztát hátuljába az ábra szerint.
    Termosztát felszerelése – 3. lépés – Elemek behelyezése
  8. Rögzítse a termosztátot.
    Illessze a termosztátot az UWP-re, és pattintsa a helyére.
    Termosztát felszerelése – 4. lépés – Termosztát rögzítése
  9. Kapcsolja BE az áramot.
    Kapcsolja be az áramot a megszakítódobozban vagy a fűtési/hűtési rendszert vezérlő kapcsolón.
    Termosztát felszerelése – 5. lépés – Áram BE kapcsolása

Dátum és idő beállítása

  1. Állítsa be a dátumot.
    Nyomja meg a + vagy - gombot az év beállításához. Nyomja meg a Select (Kiválasztás) gombot.
    Nyomja meg a + vagy - gombot a hónap beállításához. Nyomja meg a Select (Kiválasztás) gombot.
    Nyomja meg a + vagy - gombot a nap beállításához. Nyomja meg a Select (Kiválasztás) gombot.
  2. Válasszon óraformátumot.
    Nyomja meg a + vagy - gombot az óraformátum beállításához: 12 órás (Észak-Amerikában szokásos) vagy 24 órás. Nyomja meg a Select (Kiválasztás) gombot.
  3. Állítsa be az időt.
    Nyomja meg a + vagy - gombot az óra beállításához. Nyomja meg a Select (Kiválasztás) gombot.
    Nyomja meg a + vagy - gombot a percek beállításához.
    Nyomja meg a Select (Kiválasztás) gombot.

Rendszerbeállítás

  1. Válassza ki a System Setup (Rendszerbeállítás) opciókat.
    Nyomja meg a + vagy - gombot az értékek módosításához vagy a rendelkezésre álló opciók közül való választáshoz. Ezután nyomja meg a Select (Kiválasztás) gombot a változtatások mentéséhez és a következő System Setup (Rendszerbeállítás) számhoz való továbblépéshez.
    A System Setup (Rendszerbeállítás) számok és opciók teljes listáját lásd alább a "System Setup options" (Rendszerbeállítási opciók) részben.
    Ismételje meg, amíg az összes System Setup (Rendszerbeállítás) opció be nem állítódik. A termosztát automatikusan menti a beállításokat, és kilép a Kezdőképernyőre.
    A termosztát kijelzője a rendszerbeállítás kiválasztásának lehetőségével kiemelve.
  2. Folytassa a "System operation settings" (Rendszerműködési beállítások) ponttal.

System Setup (Rendszerbeállítás) opciók

Szám Leírás Opciók (gyári alapbeállítás vastag betűvel)
120 Ütemezési opciók 0 = Nem programozható
1 = 1 hetes programozható
2 = 5-2 programozható
4 = 7 napos programozható
Megjegyzés: Itt módosíthatja az alapértelmezett HÉ-PÉ, SZO-V beosztást. A napok alatti időszakok, a hőmérséklet beállítási pontok szerkesztéséhez, vagy az Ütemezés be- és kikapcsolásához érintse meg a MENÜ-t, és lépjen az ÜTEMEZÉS pontra.
125 Hőmérséklet kijelzés skála 0 = Fahrenheit
1 = Celsius
200 Fűtési rendszer típusa 1 = Hagyományos légbefúvásos fűtés
2 = Hőszivattyú
3 = Sugárzó fűtés (kazán)
5 = Nincs (csak hűtés)
Megjegyzés: Ez az opció választja ki azt az alaptípust, amelyet a termosztát vezérelni fog.
205 Fűtőberendezés típusa Hagyományos légbefúvásos fűtés:
1 = Szabványos hatékonyságú gázos légbefúvás
2 = Magas hatékonyságú gázos légbefúvás
3 = Olajos légbefúvás
4 = Elektromos légbefúvás
5 = Forró vízes ventilátoros konvektor
Hőszivattyú:
7 = Levegő-levegő hőszivattyú
Sugárzó fűtés:
9 = Forró vizes sugárzó fűtés
12 = Gőz
Megjegyzés: Ez az opció választja ki azt a berendezéstípust, amelyet a termosztát vezérelni fog. Megjegyzés: Ez a funkció NEM jelenik meg, ha a 200-as funkció csak hűtésre van állítva.
218 Irányváltó szelep O/B 0 = O (O/B hűtésben)
1 = B (O/B fűtésben)
Megjegyzés: Ez az opció csak akkor jelenik meg, ha a hőszivattyú konfigurálva van. Válassza ki, hogy az irányváltó szelep O/B hűtésben vagy fűtésben aktiválódjon.
220 Hűtési fokozatok / Kompresszor fokozatok 200=Conv / 200=HP 0, 1, 2
Megjegyzés: Válassza ki, hogy a berendezésének hány hűtési vagy kompresszor fokozatát fogja a termosztát vezérelni. Maximum 2 hűtési/kompresszor fokozat. Állítsa az értéket 0-ra, ha nincs hűtési fokozata/kompresszor fokozata.
221 Fűtési fokozatok / Tartalék fűtési fokozatok Fűtési fokozatok Fűtési fokozatok: 1, 2
Tartalék fűtési fokozatok: 0, 1
Megjegyzés: Válassza ki, hogy a berendezésének hány fűtési vagy Aux/E fokozatát fogja a termosztát vezérelni. Hagyományos rendszerekhez maximum 2 fűtési fokozat. Maximum 1 Aux/E fokozat olyan rendszerekhez, amelyek több mint 1 fűtőberendezés típussal rendelkeznek. Állítsa az értéket 0-ra, ha nincs fűtési fokozata/tartalék fűtési fokozata.
300 Rendszer átváltás 0 = Manuális
1 = Automatikus
Megjegyzés: A termosztát automatikusan tudja vezérelni a fűtést és a hűtést a kívánt beltéri hőmérséklet fenntartása érdekében. Ahhoz, hogy a termosztát kezdőképernyőjén kiválaszthassa az "automatikus" rendszer módot, kapcsolja BE ezt a funkciót. Kapcsolja KI, ha manuálisan szeretné vezérelni a fűtést vagy a hűtést.
425 Intelligens válasz 0 = Nem
1 = Igen
Megjegyzés: Az intelligens válasz egy komfort beállítás. A fűtési vagy hűtési berendezés korábban bekapcsol, biztosítva, hogy a beltéri hőmérséklet megfeleljen a beállított értéknek a tervezett időpontban.
430 Minimális hűtési hőmérséklet beállítási pont 50°F és 99°F között (50°F)
10,0°C és 37,0°C között (10,0°C)
Megjegyzés: A hűtési hőmérséklet nem állítható be e szint alá.
431 Maximális fűtési hőmérséklet beállítási pont 40°F és 90°F között (90°F)
4,5°C és 32,0°C között (32,0°C)
Megjegyzés: A fűtési hőmérséklet nem állítható be e szint fölé.
711 Légszűrő 1 csere emlékeztető 0 = Ki
1 = 10 Üzemidő nap
2 = 20 Üzemidő nap
3 = 30 Üzemidő nap
4 = 45 Üzemidő nap
5 = 60 Üzemidő nap
6 = 90 Üzemidő nap
7 = 120 Üzemidő nap
8 = 150 Üzemidő nap
9 = 30 Naptári nap
10 = 45 Naptári nap
11 = 60 Naptári nap
12 = 75 Naptári nap
13 = 3 Naptári hónap
14 = 4 Naptári hónap
15 = 5 Naptári hónap
16 = 6 Naptári hónap
17 = 9 Naptári hónap
18 = 12 Naptári hónap
19 = 15 Naptári hónap
Megjegyzés: Állítson be egy emlékeztetőt a légszűrő cseréjére. Válasszon naptári vagy berendezés üzemidő alapú emlékeztetőt.
1415 Nyári időszámítás 0 = Ki
1 = Be
Megjegyzés: Állítsa Ki állásba azokon a területeken, ahol nem követik a nyári időszámítást.

MEGJEGYZÉS: Miután végigment az összes System Setup (Rendszerbeállítás) számon, a Done (Kész) felirat jelenik meg. Nyomja meg a Select (Kiválasztás) gombot a mentéshez és a kilépéshez.

System operation settings (Rendszerműködési beállítások)

  1. Nyomja meg a Mode (Mód) gombot a következő elérhető System (Rendszer) mód kiválasztásához.
    A termosztát kijelzője a rendszer mód kiválasztásának lehetőségével kiemelve.
  2. Válassza ki a módokat, amíg a kívánt System (Rendszer) mód meg nem jelenik, és hagyja úgy az aktiváláshoz.

MEGJEGYZÉS: Az elérhető System (Rendszer) módok modellenként és rendszerbeállításokként változnak.

System (Rendszer) módok:

  • Auto: A termosztát szükség szerint kiválasztja a fűtést vagy a hűtést.
  • Heat: A termosztát csak a fűtési rendszert vezérli.
  • Cool: A termosztát csak a hűtési rendszert vezérli.
  • Em Heat (csak kiegészítő fűtéssel rendelkező hőszivattyúkhoz): A termosztát a kiegészítő fűtést vezérli. A kompresszor nincs használatban.
  • Off: A fűtési és hűtési rendszer ki van kapcsolva. A ventilátor továbbra is működni fog, ha a ventilátor On (Be) vagy Circulate (Keringtet) állásba van állítva.

MEGJEGYZÉS: A fűtés/hűtés 5 percig villog a kompresszor védelme miatt.

Ventilátor működési beállítások

  1. Nyomja meg a Fan (Ventilátor) gombot a következő elérhető Fan (Ventilátor) mód kiválasztásához.
    A termosztát kijelzője a ventilátor mód kiválasztásának lehetőségével kiemelve.
  2. Válassza ki a módokat, amíg a kívánt Fan (Ventilátor) mód meg nem jelenik, és hagyja úgy az aktiváláshoz.

MEGJEGYZÉS: Az elérhető Fan (Ventilátor) módok a rendszerbeállításokkal változnak.

Fan (Ventilátor) módok:

  • Auto: A ventilátor csak akkor működik, ha a fűtési vagy hűtési rendszer be van kapcsolva.
  • On: A ventilátor mindig be van kapcsolva.
  • Circ: A ventilátor az idő 33%-ában véletlenszerűen keringtet.

Program ütemezése

Naponta négy időszakot programozhat be, a hétköznapokra és a hétvégékre eltérő beállításokkal. Javasoljuk az előre beállított beállításokat (az alábbi táblázatban látható), mivel ezek csökkenthetik a fűtési/hűtési költségeket.
Ébredés - Állítsa be arra az időpontra, amikor felébred, és arra a hőmérsékletre, amelyet reggel szeretne, amíg el nem indul a napra.
Távol - Állítsa be arra az időpontra, amikor elhagyja otthonát, és arra a hőmérsékletre, amelyet távollétében szeretne (általában energiatakarékos szint).
Otthon - Állítsa be arra az időpontra, amikor hazatér, és arra a hőmérsékletre, amelyet este szeretne, lefekvésig.
Alvás - Állítsa be arra az időpontra, amikor lefekszik aludni, és arra a hőmérsékletre, amelyet éjszaka szeretne (általában energiatakarékos szint).

Fűtés Hűtés
Ébredés
(6:00)		 70° 78°
Távol
(8:00)		 62° 85°
Otthon
(18:00)		 70° 78°
Alvás
(22:00)		 62° 82°

A fenti táblázat csak egy példa.
MEGJEGYZÉS: A fenti program ütemezések bármelyikének ideiglenes vagy végleges felülbírálásához.

A program ütemezések beállítása

  1. Nyomja meg a Menu (Menü) gombot a termosztáton.
    A termosztát kijelzője a menü gomb kiemelésével.
  2. A PROG felirat jelenik meg. Nyomja meg a Select (Kiválasztás) gombot. Ezután az ON (Be) felirat jelenik meg. Nyomja meg a Select (Kiválasztás) gombot.
  3. Nyomja meg a + vagy - gombot a szerkesztendő nap vagy napok kiválasztásához. Nyomja meg a Select (Kiválasztás) gombot.
  4. Nyomja meg a + vagy - gombot a szerkesztendő ütemezési időszak kiválasztásához (Ébredés, Távol, Otthon és Alvás). Nyomja meg a Select (Kiválasztás) gombot.
  5. Az ON (Be) felirat jelenik meg. Nyomja meg a Select (Kiválasztás) gombot, hogy az ütemezési időszak bekapcsolva maradjon. Vagy nyomja meg a + gombot, majd a Select (Kiválasztás) gombot az ütemezési időszak kikapcsolásához.
    A termosztát kijelzője az ütemezés be- és kikapcsolásának lehetőségével kiemelve.
  6. Az idő kezd villogni. Nyomja meg a + vagy - gombot az ütemezési időszak kezdési időpontjának beállításához. Nyomja meg a Select (Kiválasztás) gombot.
  7. A hőmérséklet kezd villogni. Nyomja meg a + vagy - gombot a "Heat" (Fűtés) beállítási hőmérsékletének beállításához. Nyomja meg a Select (Kiválasztás) gombot. Nyomja meg a + vagy - gombot a "Cool" (Hűtés) beállítási hőmérsékletének beállításához. Nyomja meg a Select (Kiválasztás) gombot.
  8. Ismételje meg a 4–7. lépéseket a fennmaradó ütemezési időszakokhoz.
  9. Nyomja meg a Home (Kezdőképernyő) gombot, amikor befejezte a programbeállítások mentését, és térjen vissza a kezdőképernyőre.
    A termosztát kijelzője a kezdőképernyő gomb kiemelésével.

Program ütemezés felülbírálása

Ideiglenes

  1. Nyomja meg a + vagy - gombot a hőmérséklet beállításához.
    A termosztát kijelzője a hőmérséklet beállításának lehetőségével kiemelve.
  2. A kívánt beállítási hőmérséklet elérése után nincs szükség további beavatkozásra. Az új beállítási hőmérséklet a következő ütemezett időszak kezdetéig érvényben marad. Az ütemezési időszakokkal kapcsolatos további információkért lásd a "Program Schedule" (Program ütemezése) részt.
  3. Az ideiglenes tartás megszüntetéséhez nyomja meg a + vagy - gombot, majd nyomja meg a Cancel (Mégse) gombot.

Állandó

  1. Nyomja meg a + vagy - gombot a hőmérséklet beállításához.
    A termosztát kijelzője a hőmérséklet beállításának lehetőségével kiemelve.
  2. A TEMPORARY HOLD (IDEIGLENES TARTÁS) felirat jelenik meg, és a beállítási hőmérséklet villog. Amíg villog, nyomja meg a Hold (Tartás) (Mód) gombot az állandó tartásra váltáshoz.
  3. Az állandó tartás megszüntetéséhez nyomja meg a + vagy - gombot, majd nyomja meg a Cancel (Mégse) gombot.

Vezetékezés

Hagyományos rendszerek

Alternatív vezetékezés (hagyományos rendszerek)
Ha a címkék nem egyeznek meg a csatlakozókkal, csatlakoztassa a vezetékeket az alábbiak szerint (lásd az alábbi megjegyzéseket).
MEGJEGYZÉSEK:
Vezetékezés - 1. rész - Hagyományos rendszerek

  1. Ha mind az R, mind az Rc vezetéket csatlakoztatnia kell, állítsa az R Slider Tab-ot lefelé (2 vezeték) állásba.
  2. Ha a régi termosztátjának mind az R, mind az RH vezetéke volt, állítsa az R Slider Tab-ot lefelé (2 vezeték) állásba. Ezután csatlakoztassa az R vezetéket az Rc csatlakozóhoz, és az RH vezetéket az R csatlakozóhoz.
  3. Ha a régi termosztátjának csak 1 C vagy C1 vezetéke volt, csatlakoztassa a C csatlakozóhoz. Ha a régi termosztátjának 2 C vagy C1 vezetéke volt, tekerje be őket külön-külön szigetelőszalaggal, és ne csatlakoztassa őket.

Hőszivattyú

Vezetékek csatlakoztatása: hőszivattyú

  1. Illessze az egyes címkézett vezetékeket az új termosztát azonos betűjéhez.
  2. Dugja be a vezetékeket a megfelelő csatlakozóba.
    Hőszivattyú vezeték

MEGJEGYZÉS: Ha nehezen tudja bedugni a vezetékeket, előfordulhat, hogy le kell nyomnia a megfelelő csatlakozó melletti csatlakozó nyomógombot.
A címkék nem egyeznek?
Ha a címkék nem egyeznek meg a termosztát betűivel, lásd alább.

Alternatív vezetékezés (csak hőszivattyúkhoz)
MEGJEGYZÉSEK:
Vezetékezés - 2. rész - Hőszivattyú

  1. Tartsa az R Slider Tab-ot a felfelé (1 vezeték) állásban.
  2. Ha a régi termosztátjának mind a V, mind a VR vezetéke volt, álljon meg most, és kérjen segítséget egy képzett vállalkozótól.
  3. Ha a régi termosztátjának külön O és B vezetéke volt, csatlakoztassa a B vezetéket a C csatlakozóhoz. Ha egy másik vezeték van csatlakoztatva a C csatlakozóhoz, álljon meg most, és kérjen segítséget egy képzett vállalkozótól.
  4. Ha a régi termosztátjának Y1, W1 és W2 vezetéke volt, álljon meg most, és kérjen segítséget egy képzett vállalkozótól.

Speciális menü

  1. Nyomja meg és tartsa lenyomva a Menu (Menü) és a + gombot körülbelül 5 másodpercig a speciális menübe való belépéshez.
    A termosztát kijelzője a speciális menü gombjainak kiemelésével.
  2. Nyomja meg a Select (Kiválasztás) gombot a System Setup (Rendszerbeállítás) (ISU) menübe való belépéshez.
    A termosztát kijelzője a rendszerbeállítás kiválasztásának lehetőségével kiemelve.
  3. Nyomja meg a Select (Kiválasztás) gombot a System Setup (Rendszerbeállítás) számok közötti váltáshoz.
    MEGJEGYZÉS: A System Setup (Rendszerbeállítás) számok és opciók teljes listáját lásd a "System Setup options" (Rendszerbeállítási opciók) részben.
  4. Nyomja meg a + vagy - gombot az értékek módosításához vagy a rendelkezésre álló opciók közül való választáshoz.
  5. Nyomja meg a Select (Kiválasztás) gombot a változtatások mentéséhez és a következő System Setup (Rendszerbeállítás) számhoz való továbblépéshez.
    A termosztát kijelzője a rendszerbeállítások közötti váltás és a kívánt lehetőség kiválasztásának lehetőségével kiemelve.
  6. Miután végigment az összes System Setup (Rendszerbeállítás) számon, a "Done" (Kész) felirat jelenik meg. Nyomja meg a Select (Kiválasztás) gombot a mentéshez és a kilépéshez.
    A termosztát kijelzője a kész gomb kiemelésével.
    A korai mentéshez és kilépéshez nyomja meg a Home (Kezdőképernyő) gombot a Kezdőképernyőre való visszatéréshez.

Smart Response® technológia

Ez a funkció lehetővé teszi a termosztát számára, hogy "megtanulja", mennyi időbe telik a kazánnak és a légkondicionálónak elérni a beprogramozott hőmérséklet beállításokat, így a hőmérséklet a beállított időpontban érhető el. Például: Állítsa az Ébredés időt 6:00-ra, a hőmérsékletet pedig 70°-ra. A fűtés 6:00 előtt bekapcsol, így a hőmérséklet 70°, amikor 6-kor felébred. A "Recovery" (Visszaállítás) üzenet jelenik meg, amikor a rendszer egy ütemezett időszak előtt aktiválódik.

Akkumulátor csere

Az akkumulátorok szükségesek az áramellátáshoz. Azonnal helyezzen be új akkumulátorokat, amikor az alacsony akkumulátor ikon megjelenik. Az ikon körülbelül két hónappal az akkumulátorok lemerülése előtt jelenik meg.

Még akkor is, ha az alacsony akkumulátor ikon nem jelenik meg, évente egyszer, vagy mielőtt egy hónapnál hosszabb időre elhagyná otthonát, ki kell cserélnie az akkumulátorokat.
Ha az akkumulátorokat két percen belül helyezi be, akkor az időt és a napot nem kell újra beállítani. Az összes többi beállítás tartósan a memóriában van tárolva, és nem igényel akkumulátor áramot.
MEGJEGYZÉS: Az akkumulátorok cseréjekor alkáli elemek használata javasolt.

Az idő beállítása

  1. Nyomja meg a Menu (Menü) gombot az eszköz menüjébe való belépéshez. A PROG felirat jelenik meg. Nyomja meg a + vagy - gombot a TIME (IDŐ) kiválasztásához.
  2. Nyomja meg a Select (Kiválasztás) gombot.
    A termosztát kijelzője a menü kiválasztásának lehetőségével kiemelve.
  3. A 12HR (12 ÓR) felirat jelenik meg. Nyomja meg a + vagy - gombot a 12 órás vagy a 24 órás óra kiválasztásához. Nyomja meg a Select (Kiválasztás) gombot.
  4. Állítsa be az időt. Nyomja meg a + vagy - gombot az óra beállításához. Nyomja meg a Select (Kiválasztás) gombot.
  5. Nyomja meg a + vagy - gombot a perc beállításához. Nyomja meg a Select (Kiválasztás) gombot. Nyomja meg a Select (Kiválasztás) gombot a mentéshez és a kilépéshez.

A dátum beállítása

  1. Nyomja meg a Menu (Menü) gombot az eszköz menüjébe való belépéshez. A PROG felirat jelenik meg. Nyomja meg a + vagy - gombot a DATE (DÁTUM) kiválasztásához.
  2. Nyomja meg a Select (Kiválasztás) gombot.
    A termosztát kijelzője a dátum kiválasztásának lehetőségével kiemelve.
  3. Az év fog villogni. Nyomja meg a + vagy - gombot az év beállításához. Nyomja meg a Select (Kiválasztás) gombot.
  4. Nyomja meg a + vagy - gombot a hónap beállításához. Nyomja meg a Select (Kiválasztás) gombot.
  5. Nyomja meg a + vagy - gombot a nap beállításához. Nyomja meg a Select (Kiválasztás) gombot a mentéshez és a kilépéshez.

Fahrenheit fok (F) vagy Celsius (C) beállítása

  1. Nyomja meg a Menu (Menü) gombot az eszköz menüjébe való belépéshez. Megjelenik a PROG. Nyomja meg a + vagy - gombot a F/C kiválasztásához.
  2. Nyomja meg a Select (Kiválasztás) gombot.
  3. Megjelenik az F vagy a C.
  4. Nyomja meg a + vagy a - gombot a kívánt beállításra való váltáshoz. F Fahrenheithez és C Celsiushoz. Nyomja meg a Select (Kiválasztás) gombot a mentéshez és a kilépéshez.

Riasztások képernyő

  1. A kezdőképernyőn megjelenik a riasztás ikon figyelmeztetés. A hibakód/riasztás megtekintéséhez a Menu (Menü) pontban érheti el a riasztásokat. A megtekintést követően a kezdőképernyőn a riasztás szimbólum mindaddig látható marad, amíg azt nem törlik.
  2. A szundi módba állított riasztások a riasztások menüben történő elutasításukat követően 7 nappal jelennek meg ismét.
  3. Amikor megjelenik a riasztás ikon, ellenőrizze a hibakódot az alábbi táblázatban a probléma meghatározásához.
  4. Állítsa szundi módba a riasztást.
  5. Hagyja figyelmen kívül a riasztást.

Riasztási kódok

Szám Riasztás/Emlékeztető Meghatározás
170 Belső memória hiba A termosztát memóriájában hiba lépett fel. Kérjük, cserélje ki a termosztátot.
173 Termosztát hőmérsékletérzékelő hiba A termosztát érzékelőjében hiba lépett fel. Kérjük, cserélje ki a termosztátot.
181 Légszűrő cseréje (1) Cserélje ki a légszűrőt (1). Állítsa vissza az időzítőt a termosztát képernyőjén található "dismiss" (mellőzés) gomb megérintésével, miután megtörtént a csere.
405 Alacsony töltöttségi szint riasztás Az elemek töltöttségi szintje alacsony. Két hónapon belül cserélje ki azokat.
407 Kritikusan alacsony töltöttségi szint Az elemek szinte teljesen lemerültek, és a lehető leghamarabb ki kell cserélni őket.

Hibaelhárítás

Ha nehézségei adódnak a termosztáttal, kérjük, próbálja ki az alábbi javaslatokat. A legtöbb probléma gyorsan és egyszerűen orvosolható.

A kijelző üres Ha elemeket használ, ellenőrizze, hogy a friss AA alkáli elemek megfelelően vannak-e behelyezve.
Nem lehet a rendszerbeállítást Hűtésre módosítani Ellenőrizze a 220-as rendszerbeállítási opciót, hogy az opciók 1-re vagy 2-re vannak-e állítva.
A ventilátor nem kapcsol be, amikor fűtés szükséges Ellenőrizze a 205-ös rendszerbeállítási opciót, hogy az megfelel-e a fűtőberendezésének.
A fűtési rendszer hűtési módban működik Ellenőrizze a 200-as vagy 218-as rendszerbeállítási opciót, hogy az megfelel-e a fűtési és hűtőberendezésének.
A fűtési vagy hűtési rendszer nem reagál Nyomja meg a System (Rendszer) gombot a rendszer Heat (Fűtés) állásba állításához. Győződjön meg arról, hogy a hőmérséklet magasabbra van állítva, mint a Belső hőmérséklet.
Nyomja meg a System (Rendszer) gombot a rendszer Cool (Hűtés) állásba állításához. Győződjön meg arról, hogy a hőmérséklet alacsonyabbra van állítva, mint a Belső hőmérséklet.
Ellenőrizze a megszakítót, és szükség esetén állítsa vissza.
Győződjön meg arról, hogy a fűtési és hűtési rendszeren lévő főkapcsoló be van kapcsolva.
Győződjön meg arról, hogy a kazán ajtaja biztonságosan be van zárva.
Várjon 5 percet, amíg a rendszer reagál.
A Heat On/Cool On (Fűtés be/Hűtés be) villog a képernyőn A kompresszorvédelmi funkció be van kapcsolva. Várjon 5 percet, amíg a rendszer biztonságosan újraindul, a kompresszor károsodása nélkül.
A hőszivattyú fűtési módban hideg levegőt, hűtési módban pedig meleg levegőt fúj Ellenőrizze a 200-as vagy 218-as rendszerbeállítási opciót, hogy az megfelel-e a fűtési és hűtőberendezésének.


ELEKTROMOS VESZÉLY
Elektromos ütést vagy a berendezés károsodását okozhatja. A telepítés megkezdése előtt kapcsolja ki az áramot.
Húzza meg a termosztátot az UWP-ből való eltávolításhoz.

Ügyfélszolgálat
Ha segítségre van szüksége ezzel a termékkel kapcsolatban, keresse fel a http://yourhome.honeywell.com oldalt.
Vagy hívja a Honeywell ügyfélszolgálat ingyenesen a 1-800-468-1502 telefonszámon.

Automatizálási és vezérlési megoldások
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
customer.honeywell.com

Hivatkozások

Kézikönyv letöltése

Itt letöltheti a kézikönyv teljes pdf verzióját, amely további biztonsági utasításokat, garanciális információkat, FCC szabályokat stb. tartalmazhat.

Honeywell Home RTH7500 sorozat, RTH7560E1001/E kézikönyv letöltése

Elérhető nyelvek

Kapcsolódó kézikönyvek: Honeywell Home RTH7500 Series

Tartalomjegyzék
