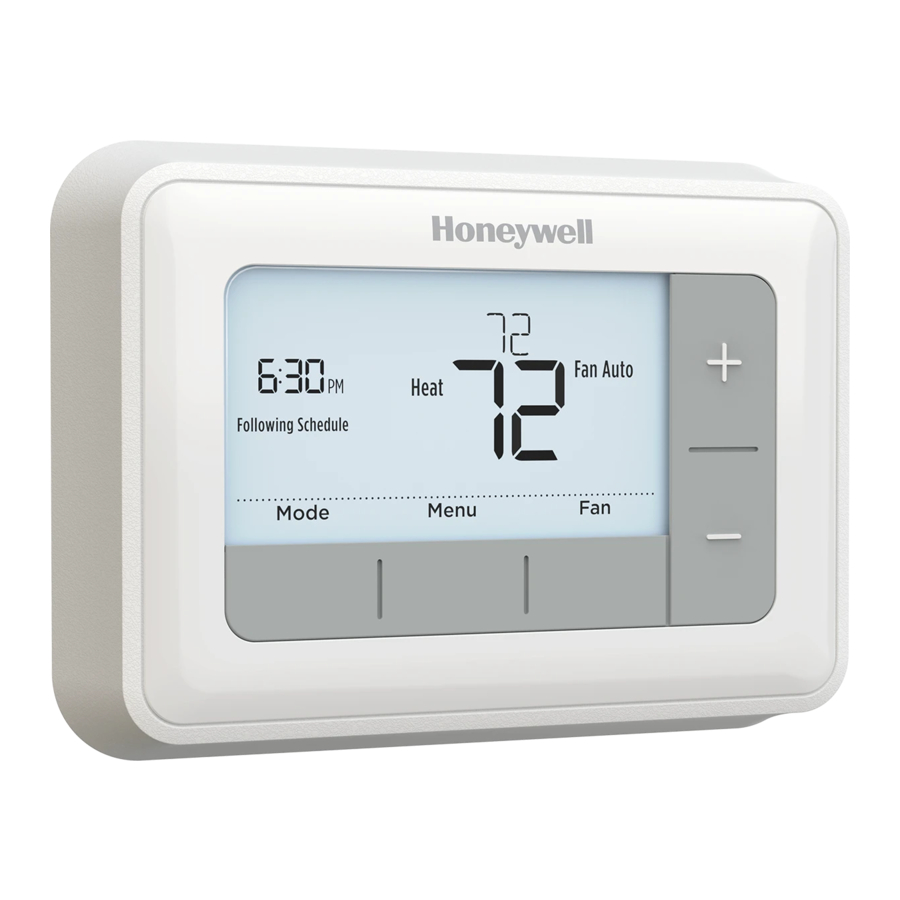

Mwongozo wa Honeywell Home RTH7500 Series, RTH7560E1001/E

Yaliyomo

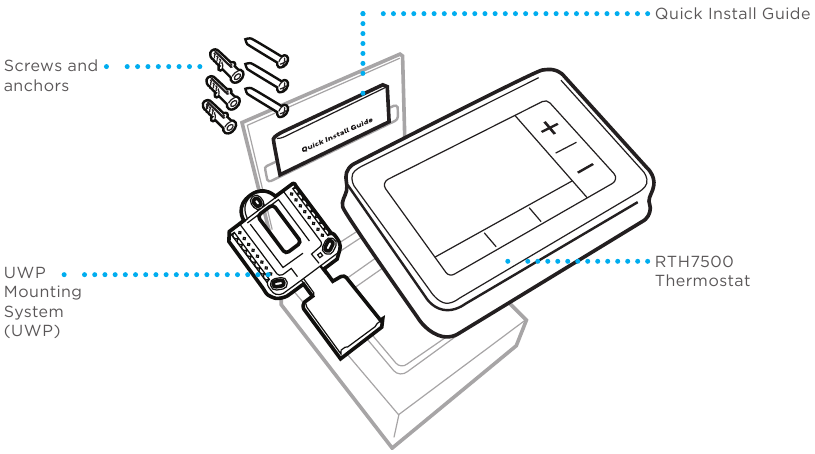

Kimejumuishwa kwenye kisanduku chako

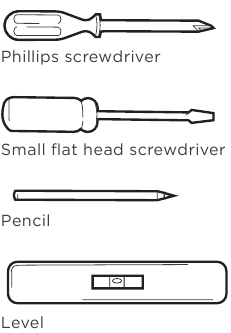

Zana utakazohitaji

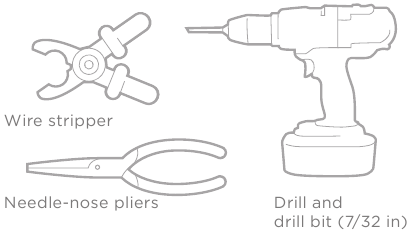

Zana unazoweza kuhitaji

Kuondoa kidhibiti cha halijoto chako cha zamani

  1. Zima umeme.
    Kuondoa kidhibiti cha halijoto chako cha zamani - Hatua ya 1
    onyo Ili kujilinda na kulinda vifaa vyako, zima umeme kwenye kisanduku cha kivunja mzunguko au swichi inayodhibiti mfumo wako wa kupasha joto/kupoeza.
  2. Hakikisha kuwa mfumo wako umezimwa.
    Badilisha halijoto kwenye kidhibiti chako cha halijoto cha zamani. Ikiwa hausikii mfumo ukiwasha ndani ya dakika 5, umeme umezimwa.

    Kumbuka: Ikiwa una kidhibiti cha halijoto cha kidijitali ambacho kina onyesho tupu, ruka hatua hii
  3. Ondoa bamba la uso la kidhibiti cha halijoto cha zamani.
    Kwenye vidhibiti vingi vya halijoto, unaweza kuondoa bamba la uso kwa kulishika na kulivuta kwa upole. Baadhi ya vidhibiti vya halijoto vinaweza kuwa na skrubu, vitufe au vifungo.

    onyo Usiondoe waya zozote kutoka kwa kidhibiti chako cha halijoto kwa wakati huu!
  4. Hakikisha kuwa hakuna waya za 120/240V.

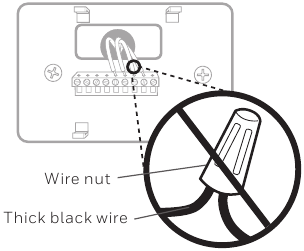

    Kuondoa kidhibiti cha halijoto chako cha zamani - Hatua ya 2
    onyo Je, una waya nene nyeusi zenye nati za waya?
    Je, kidhibiti chako cha halijoto ni 120V au zaidi?
    Ukijibu ndiyo kwa mojawapo ya maswali haya, una mfumo wa volti ya laini na kidhibiti cha halijoto hakitafanya kazi.
    Ikiwa huna uhakika tembelea: yourhome.honeywell.com/support
  5. Piga picha ya jinsi waya zako zinavyoonekana sasa hivi.
    Hakikisha unajumuisha herufi zilizo karibu na vituo ambapo waya zinaingizwa. Hii itakuwa rejeleo muhimu wakati wa kuweka waya kwenye kidhibiti chako cha halijoto.

    Kidokezo: Ikiwa rangi ya waya zako imefifia au ikiwa vituo 2 vina rangi sawa ya waya, tumia lebo za waya zilizotolewa kwenye kifurushi kuweka lebo kwa kila waya.
  6. Ondoa viunganishi vyovyote
    Kiunganishi huunganisha kituo kimoja hadi kituo kingine. Inaweza kuonekana kama kikuu kidogo au hata waya ya rangi na lazima iondolewe kabla ya kuendelea. Tumia bisibisi kutoa waya kutoka kwenye vituo.
    Kidhibiti cha halijoto cha RTH7500 hakihitaji viunganishi.

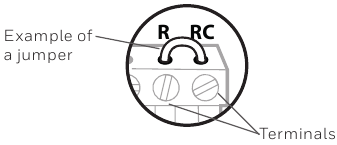

    Kuondoa kidhibiti cha halijoto chako cha zamani - Hatua ya 3
  7. Rekodi ikiwa una waya katika vituo vifuatavyo.
    Usijumuishe viunganishi kama sehemu ya hesabu yako. Kidhibiti cha halijoto hakihitaji viunganishi.

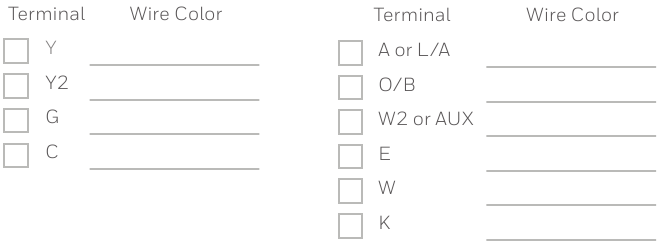

  8. Andika rangi ya waya.
    Weka alama ya tiki kwenye waya ambazo zimeunganishwa kwenye vituo. Karibu na alama ya tiki, andika rangi ya waya. Usijumuishe viunganishi kama sehemu ya hesabu yako.
    Angalia yote yanayotumika (Si yote yatafanya kazi):

    Kidhibiti cha halijoto cha RTH7500 hakiauni vituo vya L/A, S, au U.
    Ikiwa kuna waya katika vituo ambavyo havijaorodheshwa, utahitaji usaidizi wa ziada wa waya. Tembelea yourhome.honeywell.com/support ili kujua kama kidhibiti cha halijoto kitafanya kazi kwako.

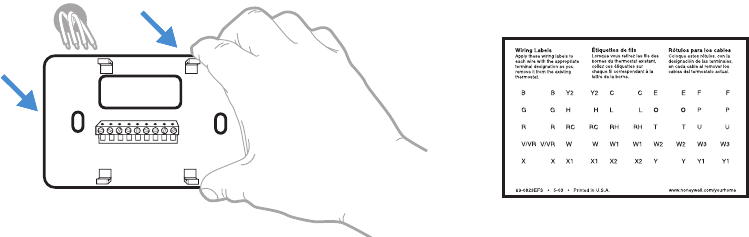

  9. Tenganisha waya na uondoe bamba la ukutani la zamani.
    Tumia bisibisi kutoa waya kutoka kwenye vituo. Kisha, tumia lebo ya waya kutambua kila waya inapotenganishwa. Herufi kwenye lebo ya waya inapaswa kufanana na herufi kwenye kituo.
    Kidokezo: Ili kuzuia waya kuanguka nyuma ukutani, funika waya kuzunguka penseli.
    Kuondoa kidhibiti cha halijoto chako cha zamani - Hatua ya 4

Kusakinisha kidhibiti chako cha halijoto cha RTH7500

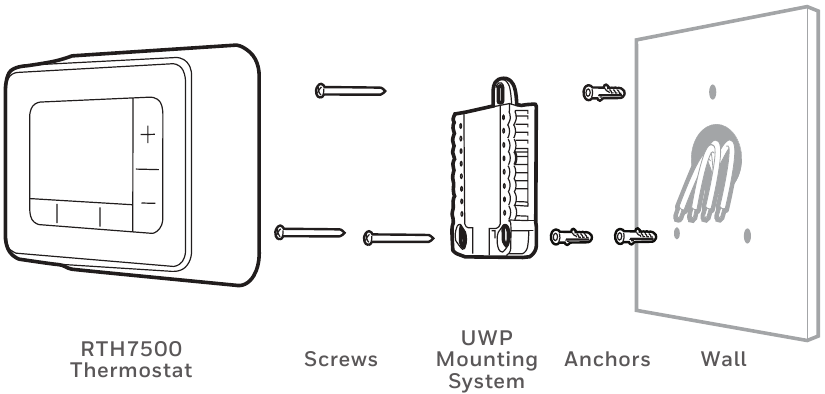

Kusakinisha kidhibiti cha halijoto - Hatua ya 1

  1. Funga na uingize waya kupitia UWP. Fungua UWP na uingize kifurushi cha waya kupitia nyuma ya UWP.
    Hakikisha angalau inchi 1/4 ya kila waya imeonekana ili iwe rahisi kuingizwa kwenye vituo vya waya.

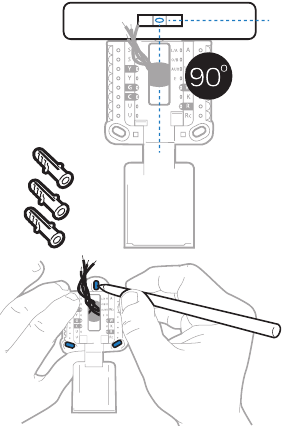

  2. Ingiza nanga za ukutani.
    Inapendekezwa utumie nanga za ukutani zilizojumuishwa kwenye kisanduku ili kupachika kidhibiti chako cha halijoto.
    Unaweza kutumia UWP kuashiria mahali unapotaka kuweka nanga za ukutani.
    1. Sawaisha bamba la ukutani.
    2. Weka alama eneo la nanga za ukutani kwa kutumia penseli.
    3. Chimboa mashimo.
    4. Ingiza nanga za ukutani.
    5. Hakikisha nanga ziko sawa na ukuta.

    Kidokezo: Tumia biti ya kuchimba ya 7/32.

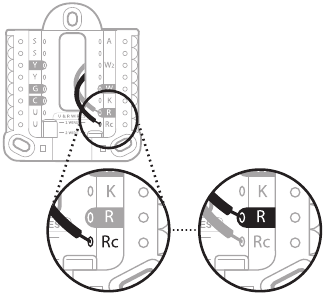

  3. Weka nafasi ya swichi ya R na uingize waya au waya za R.
    Weka swichi ya R juu au chini kulingana na madokezo yako ya waya katika Hatua ya 7.
    onyo Ingiza waya kwenye mashimo ya ndani ya vituo kwenye UWP. Vichupo vitabaki chini mara waya itakapoingizwa.
    Ikiwa una waya 1 ya R (R,Rh, au Rc)
    1. Weka swichi ya R kwenye nafasi ya juu.
    2. Ingiza waya yako ya R (R, Rh au Rc) kwenye kituo cha R.

    Ikiwa una waya 2 za R (R au Rh, na Rc)

    1. Weka swichi ya R kwenye nafasi ya chini.
    2. Ingiza waya yako ya Rc kwenye kituo cha Rc
      Kusakinisha kidhibiti cha halijoto - Hatua ya 2
    3. Ingiza R yako au Rh waya kwenye Kituo cha R.

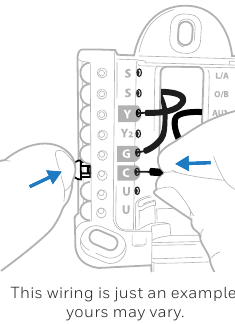

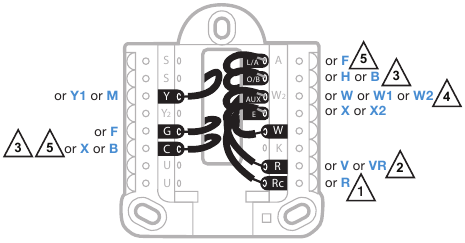

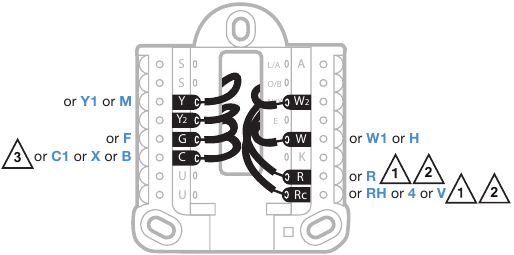

  4. Unganisha waya kutoka Hatua ya 8.
    Bonyeza vichupo ili kuweka waya kwenye mashimo ya ndani ya vituo vyao vinavyolingana kwenye UWP (waya moja kwa kila kituo) hadi iwe imekaa imara.
    Vuta waya kwa upole ili kuthibitisha kuwa ziko salama.

    Kidokezo: Ikiwa unahitaji kutoa waya tena, sukuma vichupo vya kituo chini kwenye pande za UWP.
  5. Pachika UWP na ufunge mlango.
    Pachika UWP kwa kutumia skrubu zilizotolewa. Sakinisha skrubu zote tatu ili kufunga vizuri kwenye ukuta wako. Funga mlango baada ya kumaliza.
  6. Thibitisha waya zinalingana na picha.
    Tafadhali thibitisha waya zinalingana na vituo kutoka kwenye picha uliyopiga katika Hatua ya 5.

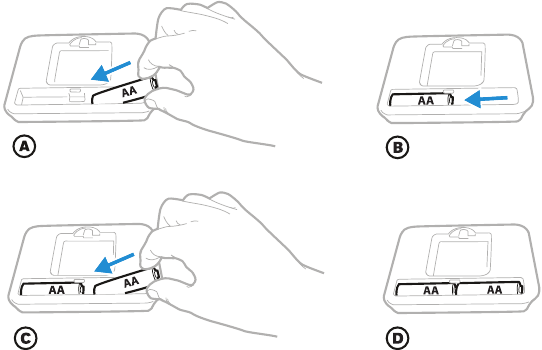

  7. Sakinisha betri.
    Ingiza betri mbili za AA za alkali nyuma ya kidhibiti cha halijoto kama inavyoonyeshwa.
    Kusakinisha kidhibiti cha halijoto - Hatua ya 3 - Sakinisha betri

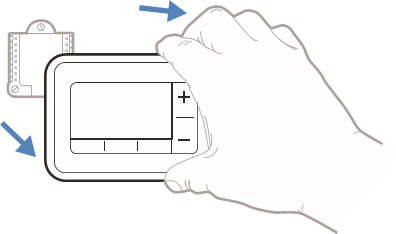

  8. Ambatanisha kidhibiti chako cha halijoto.
    Panga kidhibiti cha halijoto kwenye UWP na ukishike kwa uthabiti mahali pake.
    Kusakinisha kidhibiti cha halijoto - Hatua ya 4 - Ambatanisha kidhibiti cha halijoto

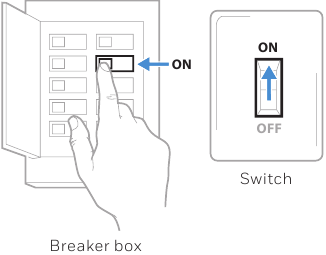

  9. Washa umeme wako.
    Washa umeme kwenye kisanduku cha kivunja mzunguko au swichi inayodhibiti mfumo wa kupasha joto/kupoeza.
    Kusakinisha kidhibiti cha halijoto - Hatua ya 5 - Washa umeme

Weka tarehe na saa

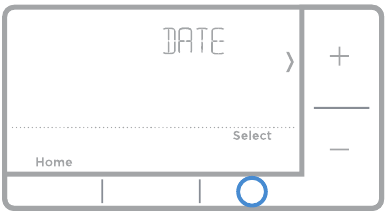

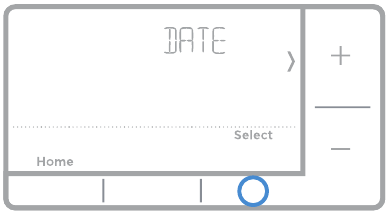

  1. Weka tarehe.
    Bonyeza + au - ili kurekebisha mwaka. Bonyeza Select (Chagua).
    Bonyeza + au - ili kurekebisha mwezi. Bonyeza Select (Chagua).
    Bonyeza + au - ili kurekebisha siku. Bonyeza Select (Chagua).

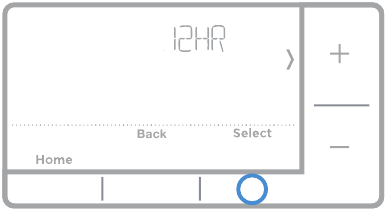

  2. Chagua umbizo la saa.
    Bonyeza + au - ili kuweka umbizo la saa: Saa 12 (kiwango cha Amerika Kaskazini) au saa 24. Bonyeza Select (Chagua).
  3. Weka saa.
    Bonyeza + au - ili kurekebisha saa. Bonyeza Select (Chagua).
    Bonyeza + au - ili kurekebisha dakika.
    Bonyeza Select (Chagua).

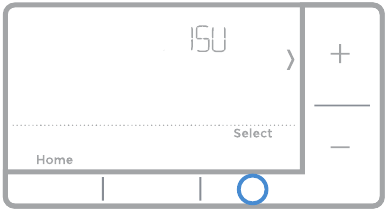

Usanidi wa Mfumo

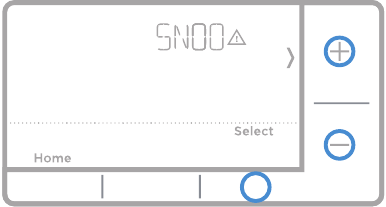

  1. Chagua chaguo za Usanidi wa Mfumo.
    Bonyeza + au - ili kubadilisha thamani au uchague kutoka kwa chaguo zinazopatikana. Kisha ubonyeze Select (Chagua) ili kuhifadhi mabadiliko na kuendelea hadi nambari inayofuata ya Usanidi wa Mfumo.
    Angalia "Chaguo za usanidi wa mfumo" hapa chini kwa orodha kamili ya nambari na chaguo za Usanidi wa Mfumo.
    Rudia hadi chaguo zote za Usanidi wa Mfumo ziwe zimewekwa. Kidhibiti halijoto kitahifadhi kiotomatiki na kutoka kwenye skrini ya Mwanzo.

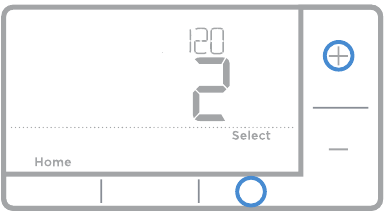

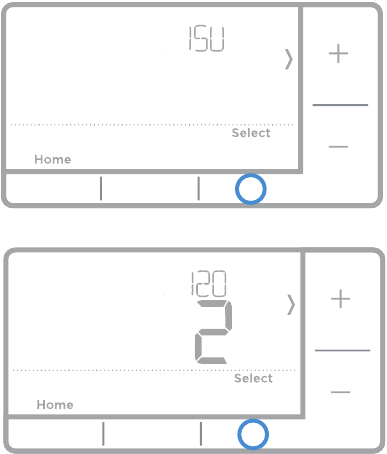

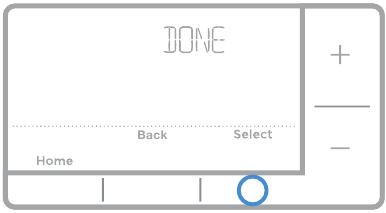

    Picha ya skrini ya chaguo za Usanidi wa Mfumo
  2. Endelea kwa "Mipangilio ya uendeshaji wa mfumo".

Chaguo za usanidi wa mfumo

Nambari Maelezo Chaguo (chaguo-msingi la kiwandani katika maandishi mazito)
120 Chaguo za Kupanga 0 = Haiwezi Kupangwa
1 = Inaweza Kupangwa kwa Wiki 1
2 = Inaweza Kupangwa kwa 5-2
4 = Inaweza Kupangwa kwa Siku 7
Kumbuka: Unaweza kubadilisha ratiba chaguo-msingi ya MO-FR, SA-SU hapa. Ili kuhariri vipindi wakati wa siku, sehemu za kuweka halijoto, au kuwasha/kuzima Ratiba, gusa MENU na uende kwenye RATIBU.
125 Kiwango cha Kuonyesha Halijoto 0 = Fahrenheit
1 = Selsiasi
200 Aina ya Mfumo wa Kupasha joto 1 = Joto la kawaida la Kulazimishwa kwa Hewa
2 = Pampu ya Joto
3 = Joto la Mng'aro (Boiler)
5 = Hakuna (Pasha tu)
Kumbuka: Chaguo hili huchagua aina ya msingi ya mfumo ambayo kidhibiti chako cha halijoto kitadhibiti.
205 Aina ya Vifaa vya Kupasha joto Joto la Kawaida la Kulazimishwa kwa Hewa:
1 = Gesi ya kawaida yenye ufanisi wa juu iliyolazimishwa kwa hewa
2 = Gesi yenye ufanisi wa juu iliyolazimishwa kwa hewa
3 = Mafuta yaliyolazimishwa kwa hewa
4 = Umeme uliolazimishwa kwa hewa
5 = Koili ya feni ya maji moto
Pampu ya Joto:
7 = Pampu ya Joto kutoka Hewa hadi Hewa
Joto la Mng'aro:
9 = Joto la Mng'aro la Maji Moto
12 = Mvuke
Kumbuka: Chaguo hili huchagua aina ya vifaa ambavyo kidhibiti chako cha halijoto kitadhibiti. Kumbuka: Kipengele hiki HAKIONYESHWI ikiwa kipengele cha 200 kimewekwa kuwa Pasha tu.
218 Valve ya Kubadilisha O/B 0 = O (O/B katika Pasha)
1 = B (O/B katika Joto)
Kumbuka: Chaguo hili linaonyeshwa tu ikiwa Pampu ya Joto imesanidiwa. Chagua ikiwa valve ya kubadilisha O/B inapaswa kuamilishwa katika pasha au joto.
220 Hatua za Kupasha / Hatua za Kibandamizi 200=Conv / 200=HP 0, 1, 2
Kumbuka: Chagua ni hatua ngapi za kupasha au kibandamizi za kifaa chako kidhibiti cha halijoto kitadhibiti. Upeo wa Hatua 2 za Kupasha/Kibandamizi. Weka thamani kuwa 0 ikiwa huna Hatua ya Kupasha/Hatua ya Kibandamizi.
221 Hatua za Joto / Hatua za Akiba za Joto Hatua za Joto Hatua za Joto: 1, 2
Hatua za Joto la Akiba: 0, 1
Kumbuka: Chagua ni hatua ngapi za Joto au Aux/E za kifaa chako kidhibiti cha halijoto kitadhibiti. Upeo wa Hatua 2 za Joto kwa mifumo ya kawaida. Upeo wa hatua 1 ya Aux/E kwa mifumo iliyo na aina zaidi ya 1 ya vifaa vya kupasha joto. Weka thamani kuwa 0 ikiwa huna Hatua ya Joto/Hatua ya Joto la Akiba.
300 Ubadilishaji wa Mfumo 0 = Mwongozo
1 = Kiotomatiki
Kumbuka: Kidhibiti halijoto kinaweza kudhibiti kiotomatiki kupasha joto na kupasha ili kudumisha halijoto ya ndani inayotakikana. Ili kuweza kuchagua hali ya mfumo "otomatiki" kwenye skrini ya nyumbani ya kidhibiti halijoto, washa kipengele hiki. Zima ikiwa unataka kudhibiti kupasha joto au kupasha wewe mwenyewe.
425 Majibu Mahiri 0 = Hapana
1 = Ndiyo
Kumbuka: Majibu Mahiri ni mpangilio wa faraja. Vifaa vya kupasha joto au kupasha vitawashwa mapema, na kuhakikisha kuwa halijoto ya ndani italingana na sehemu iliyowekwa kwa wakati uliopangwa.
430 Kiwango cha chini cha Sehemu ya Kuweka Halijoto ya Kupasha 50°F hadi 99°F (50°F)
10.0°C hadi 37.0°C (10.0°C)
Kumbuka: Halijoto ya kupasha haiwezi kuwekwa chini ya kiwango hiki.
431 Kiwango cha juu cha Sehemu ya Kuweka Halijoto ya Joto 40°F hadi 90°F (90°F)
4.5°C hadi 32.0°C (32.0°C)
Kumbuka: Halijoto ya joto haiwezi kuwekwa juu ya kiwango hiki.
711 Kikumbusho cha Kubadilisha Kichujio cha Hewa 1 0 = Zima
1 = Siku 10 za Muda wa Kuendesha
2 = Siku 20 za Muda wa Kuendesha
3 = Siku 30 za Muda wa Kuendesha
4 = Siku 45 za Muda wa Kuendesha
5 = Siku 60 za Muda wa Kuendesha
6 = Siku 90 za Muda wa Kuendesha
7 = Siku 120 za Muda wa Kuendesha
8 = Siku 150 za Muda wa Kuendesha
9 = Siku 30 za Kalenda
10 = Siku 45 za Kalenda
11 = Siku 60 za Kalenda
12 = Siku 75 za Kalenda
13 = Miezi 3 ya Kalenda
14 = Miezi 4 ya Kalenda
15 = Miezi 5 ya Kalenda
16 = Miezi 6 ya Kalenda
17 = Miezi 9 ya Kalenda
18 = Miezi 12 ya Kalenda
19 = Miezi 15 ya Kalenda
Kumbuka: Weka kikumbusho cha wakati wa kubadilisha kichujio chako cha hewa. Chagua kikumbusho cha kalenda au kinachotegemea muda wa kuendesha kifaa.
1415 Muda wa kuokoa mchana 0 = Zima
1 = Washa
Kumbuka: Weka kuwa Zima katika maeneo ambayo hayafuati Muda wa Kuokoa Mchana.

KUMBUKA: Mara tu unapozunguka kupitia nambari zote za Usanidi wa Mfumo, Nimemaliza huonyeshwa. Bonyeza Select (Chagua) ili kuhifadhi na kutoka.

Mipangilio ya uendeshaji wa mfumo

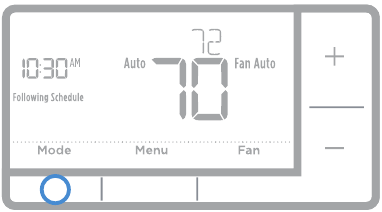

  1. Bonyeza kitufe cha Mode (Hali) ili kuzunguka hadi hali inayofuata ya Mfumo inayopatikana.
    Picha ya skrini ya chaguo za Hali ya Mfumo
  2. Zungusha kupitia hali hadi hali ya Mfumo inayohitajika ionyeshwe na uache ili kuiamilisha.

KUMBUKA: Hali za Mfumo zinazopatikana hutofautiana kulingana na mipangilio ya modeli na mfumo.

Hali za Mfumo:

  • Auto: Kidhibiti halijoto huchagua kupasha joto au kupasha kulingana na mahitaji.
  • Heat: Kidhibiti halijoto hudhibiti tu mfumo wa kupasha joto.
  • Cool: Kidhibiti halijoto hudhibiti tu mfumo wa kupasha.
  • Em Heat (kwa pampu za joto pekee zilizo na joto saidizi): Kidhibiti halijoto hudhibiti Joto Saidizi. Kibandamizi hakitumiki.
  • Off: Mfumo wa kupasha joto na kupasha umezimwa. Feni bado itafanya kazi ikiwa feni imewekwa kuwa Imewashwa au Kuzunguka.

KUMBUKA: Joto/Pasha huwaka kwa dakika 5 kutokana na ulinzi wa kibandamizi.

Mipangilio ya uendeshaji wa feni

  1. Bonyeza kitufe cha Fan (Feni) ili kuzunguka hadi hali inayofuata ya Feni inayopatikana.

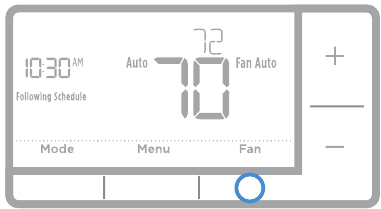

    Picha ya skrini ya chaguo za Hali ya Feni
  2. Zungusha kupitia hali hadi hali ya Feni inayohitajika ionyeshwe na uache ili kuiamilisha.

KUMBUKA: Hali za Feni zinazopatikana hutofautiana kulingana na mipangilio ya mfumo.

Hali za Feni:

  • Auto: Feni huendesha tu wakati mfumo wa kupasha joto au kupasha umewashwa.
  • On: Feni huwashwa kila wakati.
  • Circ: Feni huzunguka nasibu takriban 33% ya wakati.

Ratiba ya Programu

Unaweza kupanga vipindi vinne vya wakati kila siku, na mipangilio tofauti kwa siku za wiki na wikendi. Tunapendekeza mipangilio iliyoandaliwa mapema (inayoonyeshwa kwenye jedwali hapa chini), kwani inaweza kupunguza gharama zako za kupasha joto/kupasha.
Amka - Weka wakati unapoamka na halijoto unayotaka wakati wa asubuhi, hadi uondoke kwa siku hiyo.
Uko Mbali - Weka wakati unaondoka nyumbani na halijoto unayotaka ukiwa mbali (kawaida kiwango cha kuokoa nishati).
Nyumbani - Weka wakati unarudi nyumbani na halijoto unayotaka wakati wa jioni, hadi wakati wa kulala.
Lala - Weka wakati unalala na halijoto unayotaka usiku kucha (kawaida kiwango cha kuokoa nishati).

Joto Pasha
Amka
(6:00 asubuhi)		 70° 78°
Uko Mbali
(8:00 asubuhi)		 62° 85°
Nyumbani
(6:00 mchana)		 70° 78°
Lala
(10:00 jioni)		 62° 82°

Jedwali hapo juu ni mfano tu.
KUMBUKA: Ili kuangusha kwa muda au kabisa ratiba zozote za programu hapo juu.

Ili kurekebisha ratiba za programu

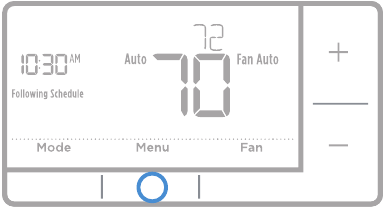

  1. Bonyeza Menu (Menyu) kwenye kidhibiti chako cha halijoto.

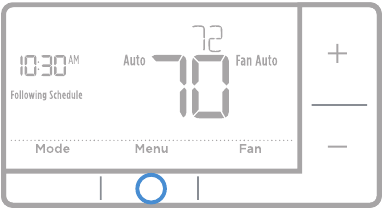

    Picha ya skrini ya kitufe cha Menyu
  2. PROG inaonyeshwa. Bonyeza Select (Chagua). Kisha ON inaonyeshwa. Bonyeza Select (Chagua).
  3. Bonyeza + au - ili kuchagua siku au seti ya siku za kuhariri. Bonyeza Select (Chagua).
  4. Bonyeza + au - ili kuchagua kipindi cha ratiba cha kuhariri (Amka, Uko Mbali, Nyumbani, na Lala). Bonyeza Select (Chagua).
  5. ON inaonyeshwa. Bonyeza Select (Chagua) ili kuweka kipindi cha ratiba kimewashwa. Au bonyeza + na kisha Select (Chagua) ili kuzima kipindi cha ratiba.

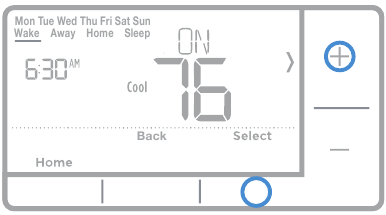

    Picha ya skrini ya chaguo za Kuwasha/kuzima ratiba
  6. Muda huanza kuwaka. Bonyeza + au - ili kurekebisha muda wa kuanza kwa kipindi cha ratiba. Bonyeza Select (Chagua).
  7. Halijoto huanza kuwaka. Bonyeza + au - ili kurekebisha halijoto ya sehemu ya kuweka ya "Joto". Bonyeza Select (Chagua). Bonyeza + au - ili kurekebisha halijoto ya sehemu ya kuweka ya "Pasha". Bonyeza Select (Chagua).
  8. Rudia hatua ya 4 hadi 7 kwa vipindi vya ratiba vilivyosalia.
  9. Bonyeza Home (Nyumbani) unapomaliza ili kuhifadhi mipangilio ya programu na kurudi kwenye skrini ya nyumbani.
    Picha ya skrini ya kitufe cha Nyumbani

Angusho la ratiba ya programu

La Muda

  1. Bonyeza + au - ili kurekebisha halijoto.

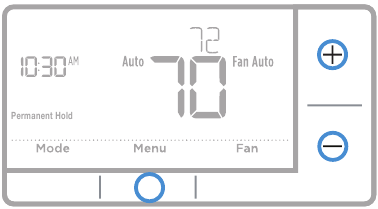

    Picha ya skrini ya kurekebisha halijoto
  2. Mara tu kwenye halijoto inayotakikana ya sehemu ya kuweka, hakuna hatua zaidi inayohitajika. Halijoto mpya ya sehemu ya kuweka itashikiliwa hadi kipindi cha ratiba kinachofuata kianze. Kwa maelezo zaidi kuhusu vipindi vya wakati wa ratiba, angalia "Ratiba ya Programu".
  3. Ili kughairi Shikilia la Muda, bonyeza + au - na kisha ubonyeze Cancel (Ghairi).

La Kudumu

  1. Bonyeza + au - ili kurekebisha halijoto.
    Picha ya skrini ya kurekebisha halijoto
  2. TEMPORARY HOLD (SHIKILIA LA MUDA) inaonyeshwa na halijoto ya sehemu ya kuweka huwaka. Inapowaka, bonyeza kitufe cha Hold (Shikilia) (Hali) ili kubadilisha hadi Shikilia la Kudumu.
  3. Ili kughairi Shikilia la Kudumu, bonyeza + au - na kisha ubonyeze Cancel (Ghairi).

Uunganishaji wa Waya

Mifumo ya kawaida

Uunganishaji mbadala wa waya (mifumo ya kawaida)
Ikiwa lebo hazilingani na vituo, unganisha waya kama inavyoonyeshwa hapa chini (angalia madokezo, hapa chini).
MADOKEZO:
Uunganishaji wa Waya - Sehemu ya 1 - Mifumo ya kawaida

  1. Ikiwa lazima uunganishe waya zote za R na Rc, weka Kichupo cha Kitelezi cha R kwenye nafasi ya chini (waya 2).
  2. Ikiwa kidhibiti chako cha zamani cha halijoto kilikuwa na waya zote za R na RH, weka Kichupo cha Kitelezi cha R kwenye nafasi ya chini (waya 2). Kisha uunganishe waya ya R kwenye kituo cha Rc, na waya ya RH kwenye kituo cha R.
  3. Ikiwa kidhibiti chako cha zamani cha halijoto kilikuwa na waya 1 tu ya C au C1, iunganishe kwenye kituo cha C. Ikiwa kidhibiti chako cha zamani cha halijoto kilikuwa na waya 2 za C au C1, funika kila moja kwa utepe wa umeme kando na usiunganishe.

Pampu ya joto

Unganisha waya: pampu ya joto

  1. Linganisha kila waya iliyo na lebo na herufi sawa kwenye kidhibiti kipya cha halijoto.
  2. Ingiza waya kwenye kituo kinacholingana.
    Picha ya kuingiza waya kwenye vituo

KUMBUKA: Ikiwa una shida kuingiza waya, unaweza kulazimika kubonyeza kitufe cha kusukuma cha kituo karibu na kituo kinacholingana.
Lebo hazilingani?
Ikiwa lebo hazilingani na herufi kwenye kidhibiti halijoto, angalia hapa chini.

Uunganishaji mbadala wa waya (kwa pampu za joto pekee)
MADOKEZO:
Uunganishaji wa Waya - Sehemu ya 2 - Pampu ya joto

  1. Weka Kichupo cha Kitelezi cha R katika nafasi ya juu (waya 1).
  2. Ikiwa kidhibiti chako cha zamani cha halijoto kilikuwa na waya zote za V na VR, simama sasa na uwasiliane na mkandarasi aliyehitimu kwa usaidizi.
  3. Ikiwa kidhibiti chako cha zamani cha halijoto kilikuwa na waya tofauti za O na B, ambatisha waya ya B kwenye kituo cha C. Ikiwa waya nyingine imeambatishwa kwenye kituo cha C, simama sasa na uwasiliane na mkandarasi aliyehitimu kwa usaidizi.
  4. Ikiwa kidhibiti chako cha zamani cha halijoto kilikuwa na waya za Y1, W1 na W2, simama sasa na uwasiliane na mkandarasi aliyehitimu kwa usaidizi.

Menyu ya hali ya juu

  1. Bonyeza na ushikilie vitufe vya Menu (Menyu) na + kwa takriban sekunde 5 ili kuingia kwenye menyu ya hali ya juu.
    Picha ya skrini ya menyu ya hali ya juu
  2. Bonyeza Select (Chagua) ili kuingia kwenye menyu ya Usanidi wa Mfumo (ISU).
    Picha ya skrini ya menyu ya usanidi wa mfumo
  3. Bonyeza Select (Chagua) ili kuzungusha kupitia nambari za Usanidi wa Mfumo.
    KUMBUKA: Angalia "Chaguo za usanidi wa mfumo" kwa orodha kamili ya nambari na chaguo za Usanidi wa Mfumo.
  4. Bonyeza + au - ili kubadilisha thamani au uchague kutoka kwa chaguo zinazopatikana.
  5. Bonyeza Select (Chagua) ili kuhifadhi mabadiliko na kuendelea hadi nambari inayofuata ya Usanidi wa Mfumo.
    Picha ya skrini ya chaguo za usanidi wa mfumo
  6. Mara tu unapozunguka kupitia nambari zote za Usanidi wa Mfumo, "Nimemaliza" huonyeshwa. Bonyeza Select (Chagua) ili kuhifadhi na kutoka.
    Picha ya skrini ya chaguo za usanidi wa mfumo
    Ili kuhifadhi na kutoka mapema, bonyeza Home (Nyumbani) ili kurudi kwenye skrini ya Mwanzo.

Teknolojia ya Smart Response®

Kipengele hiki huruhusu kidhibiti halijoto "kujifunza" muda ambao tanuru na kiyoyozi huchukua kufikia mipangilio ya halijoto iliyopangwa, ili halijoto ifikiwe kwa wakati unaoweka. Kwa mfano: Weka wakati wa Amka kuwa saa 6 asubuhi, na halijoto iwe 70°. Joto litakuja kabla ya saa 6 asubuhi, ili halijoto iwe 70° kwa wakati unaamka saa 6. Ujumbe "Inapona" huonyeshwa wakati mfumo unaamilishwa kabla ya kipindi cha wakati kilichopangwa.

Ubadilishaji wa betri

Betri zinahitajika kutoa nguvu. Sakinisha betri mpya mara moja ikoni ya betri ya chini inapoonekana. Aikoni inaonekana takriban miezi miwili kabla ya betri kuisha.

Hata kama aikoni ya betri ya chini haionekani, unapaswa kubadilisha betri mara moja kwa mwaka, au kabla ya kuondoka nyumbani kwa zaidi ya mwezi.
Ikiwa betri zimeingizwa ndani ya dakika mbili, wakati na siku haitalazimika kuwekwa upya. Mipangilio mingine yote imehifadhiwa kabisa kwenye kumbukumbu, na haihitaji nguvu ya betri.
KUMBUKA: Wakati wa kubadilisha betri, betri za alkali zinapendekezwa.

Kuweka wakati

  1. Bonyeza Menu (Menyu) ili kuingia kwenye menyu ya kifaa. Utaona PROG. Bonyeza + au - ili kuchagua TIME (WAKATI).
  2. Bonyeza Select (Chagua).
    Picha ya skrini ya kuweka wakati
  3. 12HR inaonyeshwa. Bonyeza + au - ili kuchagua saa ya saa 12 au saa ya saa 24. Bonyeza Select (Chagua).
  4. Weka wakati. Bonyeza + au - ili kurekebisha saa. Bonyeza Select (Chagua).
  5. Bonyeza + au - ili kurekebisha dakika. Bonyeza Select (Chagua). Bonyeza Select (Chagua) ili kuhifadhi na kutoka.

Weka tarehe

  1. Bonyeza Menu (Menyu) ili kuingia kwenye menyu ya kifaa. Utaona PROG. Bonyeza + au - ili kuchagua DATE (TAREHE).
  2. Bonyeza Select (Chagua).
    Picha ya skrini ya kuweka tarehe
  3. Utaona mwaka ukiwaka. Bonyeza + au - ili kurekebisha mwaka. Bonyeza Select (Chagua).
  4. Bonyeza + au - ili kurekebisha mwezi. Bonyeza Select (Chagua).
  5. Bonyeza + au - ili kurekebisha siku. Bonyeza Select (Chagua) ili kuhifadhi na kutoka.

Kuweka nyuzi Fahrenheit (F) au Selsiasi (C)

  1. Bonyeza Menu (Menyu) ili kuingia kwenye menyu ya kifaa. Utaona PROG. Bonyeza + au - ili kuchagua F/C.
  2. Bonyeza Select (Chagua).
  3. Utaona F au C ikionyeshwa.
  4. Bonyeza + au - ili kurekebisha kwenye mpangilio unaotaka. F kwa Fahrenheit na C kwa Selsiasi. Bonyeza Select (Chagua) ili kuhifadhi na kutoka.

Skrini ya arifa

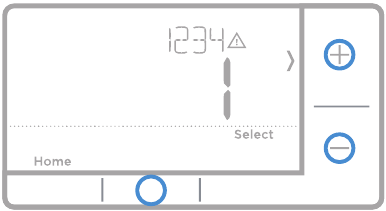

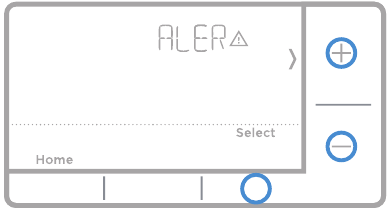

  1. Utaona ikoni ya arifa onyo kwenye skrini ya kwanza. Unaweza kufikia arifa kwenye Menu (Menyu) ili kuona msimbo wa hitilafu/arifa. Ikishaangaliwa, skrini ya kwanza itadumisha alama ya arifa hadi itakapoondolewa.
  2. Arifa zilizosimamishwa kwa muda zitaonekana siku 7 baada ya kuziondoa kwenye skrini ya menyu ya arifa.
  3. Ikoni ya arifa inapoonekana, angalia msimbo wa hitilafu na jedwali hapa chini ili kubaini tatizo.
  4. Simamisha arifa kwa muda.
  5. Ondoa arifa.

Misimbo ya arifa

Nambari Arifa/Kumbusho Ufafanuzi
170 Hitilafu ya Kumbukumbu ya Ndani Kumbukumbu ya kidhibiti halijoto imekumbana na hitilafu. Tafadhali badilisha kidhibiti halijoto.
173 Hitilafu ya Kihisi cha Halijoto cha Kidhibiti Halijoto Kihisi cha kidhibiti halijoto kimekutana na hitilafu. Tafadhali badilisha kidhibiti halijoto.
181 Badilisha Kichujio cha Hewa (1) Badilisha kichujio cha hewa (1). Weka upya kipima muda kwa kugusa kitufe cha "dismiss" (ondoa) kwenye skrini ya kidhibiti halijoto baada ya kubadilishwa.
405 Arifa ya Betri Ndogo Betri zinaisha nguvu. Zibadilishe ndani ya miezi miwili.
407 Betri Muhimu ya Chini Betri zimekaribia kuisha na zinapaswa kubadilishwa haraka iwezekanavyo.

Utatuzi wa matatizo

Ikiwa una ugumu na kidhibiti halijoto chako, tafadhali jaribu mapendekezo yafuatayo. Matatizo mengi yanaweza kurekebishwa haraka na kwa urahisi.

Onyesho halina kitu Ikiwa unatumia betri, hakikisha betri mpya za alkali za AA zimewekwa vizuri.
Haiwezi kubadilisha mpangilio wa mfumo kuwa Poa Angalia Chaguo la Kuweka Mfumo 220 ili kuhakikisha kuwa chaguo zimewekwa kuwa 1 au 2.
Feni haiwashi wakati joto linahitajika Angalia Chaguo la Kuweka Mfumo 205 ili kuhakikisha kuwa imewekwa ili kuendana na kifaa chako cha kupasha joto.
Mfumo wa kupasha joto unaendeshwa katika hali ya kupoa Angalia Chaguo la Kuweka Mfumo 200 au 218 ili kuhakikisha kuwa imewekwa ili kuendana na kifaa chako cha kupasha joto na kupoza.
Mfumo wa kupasha joto au kupoza haujibu Bonyeza System (Mfumo) ili kuweka mfumo kuwa Heat (Joto). Hakikisha kuwa halijoto imewekwa juu kuliko halijoto ya Ndani.
Bonyeza System (Mfumo) ili kuweka mfumo kuwa Cool (Poa). Hakikisha kuwa halijoto imewekwa chini kuliko halijoto ya Ndani.
Angalia kivunja saketi na uweke upya ikiwa ni lazima.
Hakikisha swichi ya umeme kwenye mfumo wa kupasha joto na kupoza imewashwa.
Hakikisha mlango wa tanuru umefungwa kwa usalama.
Subiri dakika 5 mfumo uitikie.
Heat On/Cool On (Joto Limeanza/Kupoa Kumeanza) kumemeta kwenye skrini Kipengele cha ulinzi wa kompresa kinatumika. Subiri dakika 5 mfumo uanze upya kwa usalama, bila kuharibu kompresa.
Masuala ya pampu ya joto hewa baridi katika hali ya joto, au hewa ya uvuguvugu katika hali ya kupoa Angalia Chaguo la Kuweka Mfumo 200 au 218 ili kuhakikisha kuwa imewekwa ili kuendana na kifaa chako cha kupasha joto na kupoza.

Tahadhari
HATARI YA UMEME
Inaweza kusababisha mshtuko wa umeme au uharibifu wa vifaa. Tenganisha umeme kabla ya kuanza usakinishaji.
Vuta ili kuondoa kidhibiti halijoto kutoka kwa UWP.

Usaidizi kwa wateja
Kwa usaidizi kuhusu bidhaa hii, tafadhali tembelea http://yourhome.honeywell.com.
Au piga simu kwa Huduma kwa Wateja ya Honeywell bila malipo kwa 1-800-468-1502.

Suluhu za Automation na Udhibiti
Honeywell International Inc.
1985 Douglas Drive North
Golden Valley, MN 55422
customer.honeywell.com

Marejeleo

Pakua mwongozo

Hapa unaweza kupakua toleo kamili la pdf la mwongozo, linaweza kujumuisha maelekezo ya ziada ya usalama, taarifa za udhamini, sheria za FCC, n.k.

Pakua Mwongozo wa Honeywell Home RTH7500 Series, RTH7560E1001/E

Lugha zinazopatikana

Miongozo Inayohusiana na Honeywell Home RTH7500 Series

Jedwali la Yaliyomo
