Honeywell Home TF228WN Dijital Termostat Kullanım Kılavuzu

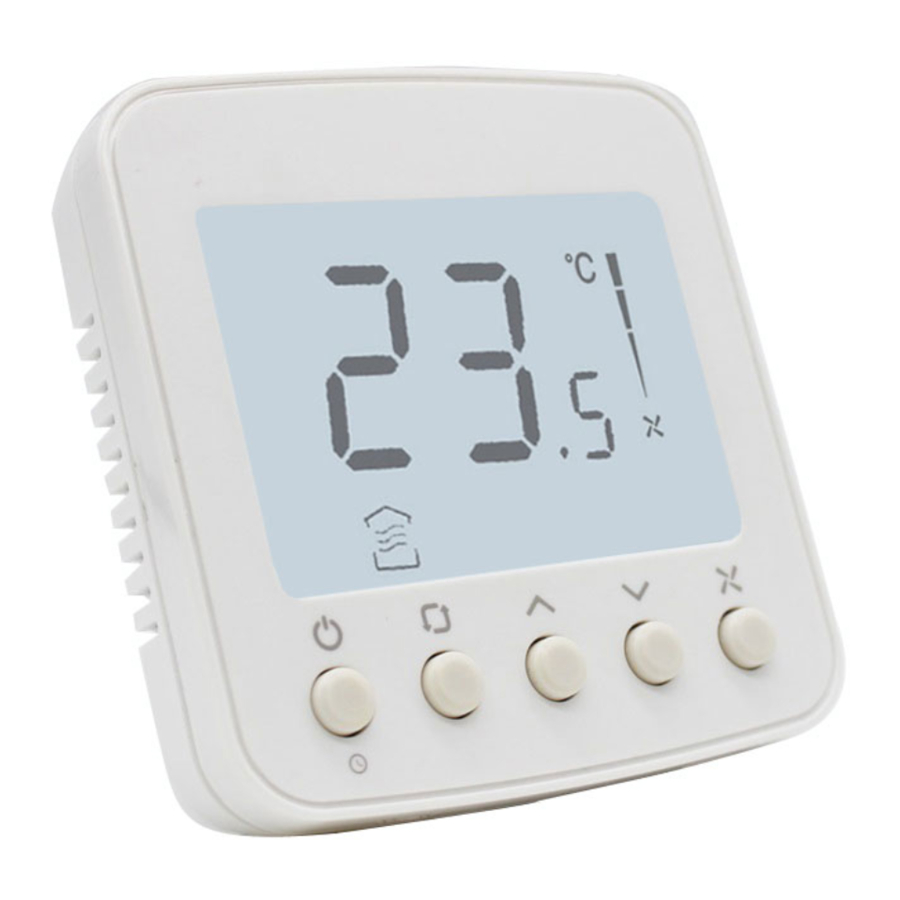

Termostat Görünümü
Termostatınızı Kullanma
Açma/Kapama
Zamanlayıcı Kapalı
Çalışma Modu
Sıcaklık Ayarı
- Termostatı açmak/kapatmak için
![]()
düğmesine basın. Kapalı modda, OFF (kapalı) simgesi görüntülenecektir. - Termostat çalışırken otomatik kapanma süresini ayarlamak için
![]()
düğmesine basın.
3 saniyeden uzun süre![]()
düğmesine basılı tutun. Zamanlayıcı simgesi yanıp söndükten sonra, kapanma süresini ayarlamak için ![]()
veya ![]()
düğmesine basın, ardından çıkmak için ![]()
düğmesine basın.
Havalandırma
Isıtma
Soğutma
veya modunda, hedef oda sıcaklığını ayarlamak için
veya
düğmesine basın.
Fan Hızı
LCD Ekran
Sorun Giderme İpuçları
| Eğer.... | O zaman.... |
 Çalışmıyor |
|
 Çalışmıyor |
|
 Çalışmıyor |
|
 Çalışmıyor |
|
| Sistem otomatik olarak kapanıyor |
|
Kurulum Kılavuzu
Eğitimli ve deneyimli bir kurulumcu tarafından kurulmalıdır
Talimatları dikkatlice okuyun. Talimatlara uyulmaması ürüne zarar verebilir veya tehlikeli bir duruma neden olabilir.
ELEKTRİK TEHLİKESİ elektrik çarpmasına veya ekipman hasarına neden olabilir. Kurulum, onarım ve sökme işlemlerinden önce gücü kesin.
Kurulum İpuçları
TF228WN, standart 75x75x5mm duvar montaj kutusu kurulumu için tasarlanmıştır.
Termostatı, ortalama sıcaklıkta iyi hava sirkülasyonu olan bir alanda zeminden yaklaşık 1,5 metre (5 fit) yukarıya kurun.
Termostatın etkilenebileceği yerlere kurmayın:
- Kapıların arkasında ve köşelerde ölü noktalar
- Kanallardan gelen sıcak veya soğuk hava
- Cihazlardan gelen güneş ışığı veya radyant ısı
- Gizli borular veya bacalar
Terminal Tanımlamaları
| Terminal | Açıklama |
| L | 220VAC faz kablosu |
| N | 220VAC nötr kablo |
| VC | Isıtma / Soğutma valfi kapalı |
| VO | Isıtma / Soğutma valfi açık |
| FH | Yüksek hızlı fan |
| FM | Orta hızlı fan |
| FL | Düşük hızlı fan |
* Montaj kutusu ve duvarın sıcaklığı çalışma sıcaklığı aralığında olmalıdır.
Kablolama ve Kurulum
Kablonun terminalden kopmasını önlemek için vida sıkıca kilitlenmelidir.
Kablolama Şeması 1
Kablolama Şeması 2
Kurulum Ayarları
| ISU Kodu | Açıklama | Olası Seçenekler |
| 1 | Sistem Tipi | 0 Sadece ısıtma |
| 1 Sadece soğutma | ||
| 2 İki borulu ısıtma/soğutma (Varsayılan) | ||
| 2 | Sıcaklık Ölçeği | 0 ºF |
| 1 ºC (Varsayılan) | ||
| 3 | Fan Kontrol Tipi | 0 Sadece otomatik |
| 1 Sadece sabit | ||
| 2 Her İkisi (Varsayılan) | ||
| 4 | CPH Değeri (ısıtma) | 1-12 4 (Varsayılan) |
| 5 | CPH Değeri (soğutma) | 1-6 3 (Varsayılan) |
| 6 | Sıcaklık Göstergesi Ayarı | -2 ºC- 2 ºC, 0.5 ºC,Varsayılan 0 ºC (-4 ºF- 4 ºF, 1 ºF,Varsayılan 0 ºF) |
| 7 | Sıcaklık Göstergesi Seçenekleri | 0 Oda sıcaklığını göster (Varsayılan) |
| 1 Ayar noktasını göster | ||
| 8 | Isıtma Aralığı Durdurma | 10-32 ºC Varsayılan 32 ºC (50-90 ºF Varsayılan 90 ºF ) |
| 9 | Soğutma Aralığı Durdurma | 10-32 ºC Varsayılan 10 ºC (50-90 ºF Varsayılan 50 ºF) |
| 10 | Tuş Takımı Kilidi | 0 Tüm tuşlar kullanılabilir (Varsayılan) |
| 1 Sistem düğmesi kilitli | ||
| 2 Fan ve Sistem düğmesi kilitli | ||
| 3 Güç düğmesi hariç tüm düğmeler kilitli | ||
| 4 Tüm düğmeler kilitli | ||
| 11 | Donma Koruması | 0 Devre Dışı (Varsayılan) |
| 1 Etkin |
Ademco 1 GmbH
Hardhofweg 40
74821 Mosbach
Telefon: +49 1801 466 388
info.de@resideo.com
homecomfort.resideo.com
@2020 Resideo Technologies, Inc. Tüm hakları saklıdır. Honeywell Home ticari markası, Honeywell International Inc.'den alınan lisans altında kullanılmaktadır. Bu ürün, Resideo Technologies, Inc ve bağlı kuruluşları tarafından üretilmiştir.
