Manuale del Termostato Digitale Honeywell Home TF228WN

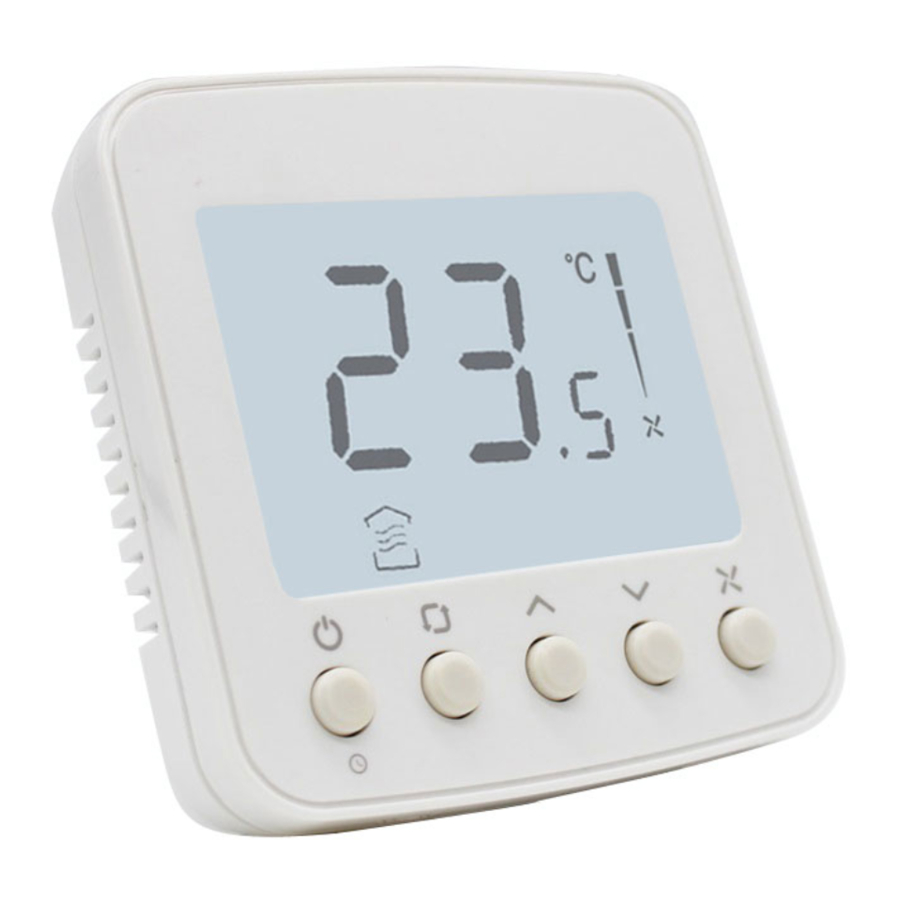

Aspetto del Termostato

Utilizzo del Termostato

Accensione/Spegnimento

Spegnimento Temporizzato

Modalità Operativa

Impostazione Temperatura

• Premere per accendere/spegnere il termostato. Quando in modalità spento, verrà visualizzata l'icona OFF.
• Premere consente di impostare l'ora di spegnimento automatico quando il termostato è in funzione.
  Premere e tenere premuto per più di 3 secondi. Dopo che l'icona del timer lampeggia, premere o per impostare l'ora di spegnimento, quindi premere il pulsante per uscire.

Ventilazione

Riscaldamento

Raffreddamento

In o modalità, premere o per impostare la temperatura ambiente desiderata.

Velocità Ventola

Display LCD

Suggerimenti per la Risoluzione dei Problemi

Se....	Allora....
Non funziona	Impostare la modalità su (modalità riscaldamento) premendo . Assicurarsi che la temperatura sia impostata al di sopra della temperatura ambiente. Assicurarsi che venga visualizzato sul display. Attendere 5 minuti affinché il sistema risponda.
Non funziona	Impostare la modalità su (modalità raffreddamento) premendo . Assicurarsi che la temperatura sia impostata al di sotto della temperatura ambiente. Assicurarsi che venga visualizzato sul display. Attendere 5 minuti affinché il sistema risponda.
Non funziona	Assicurarsi che la tastiera sia sbloccata. Verificare che il termostato sia acceso.
Non funziona	Assicurarsi che la tastiera sia sbloccata. Assicurarsi che il sistema non sia in modalità . Verificare che il termostato sia acceso.
Il sistema si spegne automaticamente	Assicurarsi che il valore memorizzato per lo spegnimento temporizzato non sia impostato su "0".

Guida all'Installazione

Deve essere installato da un installatore qualificato ed esperto

Leggere attentamente le istruzioni. La mancata osservanza delle istruzioni può danneggiare il prodotto o causare una condizione pericolosa.

RISCHIO ELETTRICO può causare scosse elettriche o danni all'apparecchiatura. Scollegare l'alimentazione prima dell'installazione, della riparazione e dello smontaggio.

Consigli per l'Installazione

TF228WN è progettato per l'installazione in una scatola da incasso a parete standard da 75x75x5mm.
Installare il termostato a circa 1,5 metri (5 piedi) dal pavimento in un'area con buona circolazione d'aria a temperatura media.

Non installare in luoghi dove il termostato può essere influenzato da:

• Zone morte dietro le porte e negli angoli
• Aria calda o fredda proveniente dai condotti
• Luce solare diretta o calore radiante da apparecchi
• Tubi nascosti o camini

Designazioni dei Terminali

* La temperatura della scatola di montaggio e della parete deve rientrare nell'intervallo di temperatura operativa.

Cablaggio e Installazione

La vite deve essere bloccata saldamente per evitare che il filo si stacchi dal terminale.

Schema Elettrico 1

Schema Elettrico 2

Configurazione Installazione

Codice ISU	Descrizione	Opzioni Possibili
1	Tipo di Sistema	0 Solo Riscaldamento
		1 Solo Raffreddamento
		2 Riscaldamento/raffreddamento a due tubi (Predefinito)
2	Scala Temperatura	0 ºF
		1 ºC (Predefinito)
3	Tipo di Controllo Ventola	0 Solo Auto
		1 Solo Costante
		2 Entrambi (Predefinito)
4	Valore CPH (riscaldamento)	1-12 4 (Predefinito)
5	Valore CPH (raffreddamento)	1-6 3 (Predefinito)
6	Regolazione Visualizzazione Temperatura	-2 ºC- 2 ºC, 0.5 ºC,Predefinito 0 ºC (-4 ºF- 4 ºF, 1 ºF,Predefinito 0 ºF)
7	Opzioni Visualizzazione Temperatura	0 Visualizza temperatura ambiente (Predefinito)
		1 Visualizza set point
8	Limite Superiore Range Riscaldamento	10-32 ºC Predefinito 32 ºC (50-90 ºF Predefinito 90 ºF )
9	Limite Inferiore Range Raffreddamento	10-32 ºC Predefinito 10 ºC (50-90 ºF Predefinito 50 ºF)
10	Blocco Tastiera	0 Tutti i tasti disponibili (Predefinito)
		1 Il pulsante Sistema è bloccato
		2 I pulsanti Ventola e Sistema sono bloccati
		3 Tutti i pulsanti sono bloccati tranne il pulsante di accensione
		4 Tutti i pulsanti sono bloccati
11	Protezione Antigelo	0 Disabilitata (Predefinito)
		1 Abilitata
