Manuali i Termostatit Dixhital Honeywell Home TF228WN

Përmbajtja

1 Pamja e Termostatit
2 Përdorimi i Termostatit tuaj
3 Ekrani LCD
4 Këshilla për Zgjidhjen e Problemeve
5 Udhëzues Instalimi
6 Konfigurimi i Instalimit
7 Referenca
8 Shkarko manual
9 Në Gjuhë të Tjera

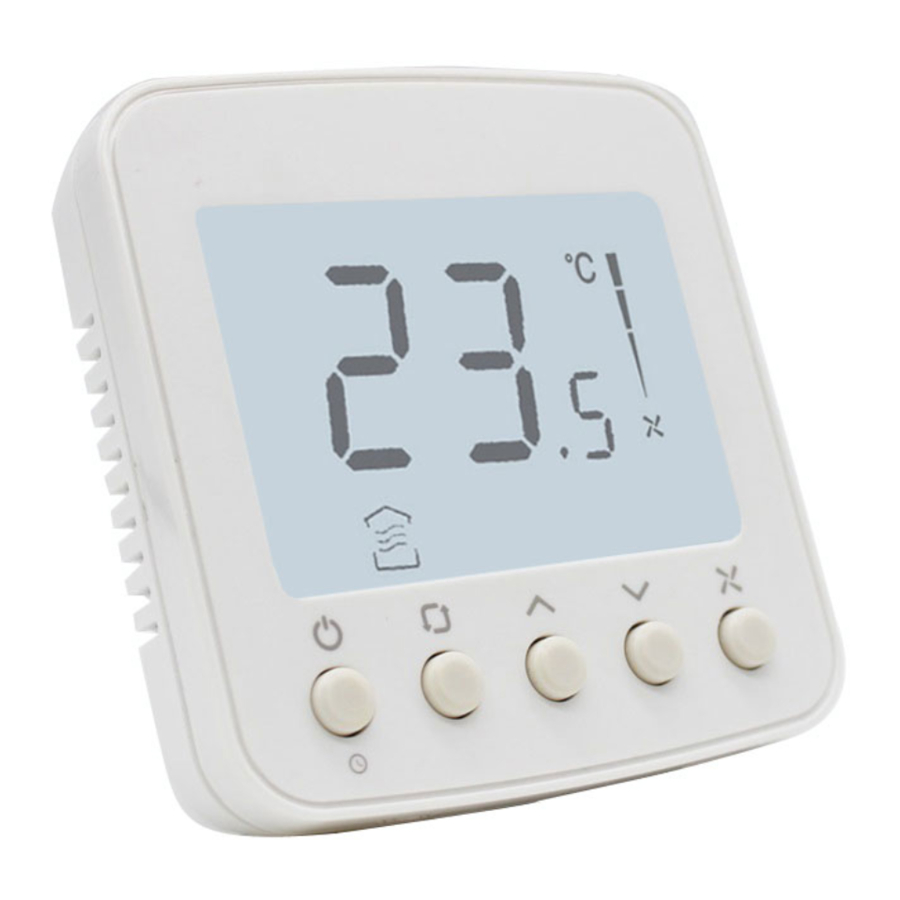

Pamja e Termostatit

Përdorimi i Termostatit tuaj

Ndiz/Fik

Koha e Fikjes

Modaliteti i Punës

Caktimi i Temperaturës

Shtypni për të ndezur/fikur termostatin. Kur jeni në modalitetin e fikur, do të shfaqet ikona OFF (FIKUR).
Shtypni mund të caktojë kohën e fikjes automatike kur termostati është duke punuar.
Shtypni dhe mbajeni për më shumë se 3 sekonda. Pasi ikona e kohëmatësit të pulsojë, shtypni ose për të caktuar kohën e fikjes, më pas shtypni butonin për të dalë.

Ajrosje

Ngrohje

Ftohje

Në modalitetin ose , shtypni ose për të caktuar temperaturën e synuar të dhomës.

Shpejtësia e Ventilatorit

Ekrani LCD

Këshilla për Zgjidhjen e Problemeve

Nëse....	Atëherë....
Nuk funksionon	Vendoseni modalitetin në (modaliteti i ngrohjes) duke shtypur . Sigurohuni që temperatura të jetë vendosur mbi temperaturën e dhomës. Sigurohuni që të shfaqet në ekran. Prisni 5 minuta që sistemi të përgjigjet.
Nuk funksionon	Vendoseni modalitetin në (modaliteti i ftohjes) duke shtypur . Sigurohuni që temperatura të jetë vendosur nën temperaturën e dhomës. Sigurohuni që të shfaqet në ekran. Prisni 5 minuta që sistemi të përgjigjet.
Nuk funksionon	Sigurohuni që tastiera të jetë e zhbllokuar. Kontrolloni që termostati të jetë i ndezur.
Nuk funksionon	Sigurohuni që tastiera të jetë e zhbllokuar. Sigurohuni që sistemi të mos jetë në modalitetin . Kontrolloni që termostati të jetë i ndezur.
Sistemi fiket automatikisht	Sigurohuni që vlera e kohës së fikjes e memorizuar të mos jetë vendosur në "0".

Udhëzues Instalimi

Duhet të instalohet nga një instalues i trajnuar dhe me përvojë

Lexoni me kujdes udhëzimet. Mosrespektimi i udhëzimeve do të dëmtojë produktin ose do të shkaktojë një gjendje të rrezikshme.

RREZIK ELEKTRIK mund të shkaktojë goditje elektrike ose dëmtim të pajisjeve. Shkëputeni energjinë përpara instalimit, riparimit dhe shkëputjes.

Këshilla Instalimi

TF228WN është projektuar për instalimin standard të kutisë montuese në mur 75x75x5mm.
Instaloni termostatin rreth 5 këmbë (1.5 m) mbi dysheme në një zonë me qarkullim të mirë ajri në temperaturë mesatare.

Mos instaloni në vende ku termostati mund të ndikohet nga:

Pika të vdekura pas dyerve dhe në qoshe
Ajër i nxehtë ose i ftohtë nga kanalet
Rrezet e diellit ose nxehtësia rrezatuese nga pajisjet
Tuba ose oxhaqe të fshehura

Emërtimet e Terminaleve

Terminali	Përshkrimi
L	Tel i tensionuar 220VAC
N	Tel neutral 220VAC
_VC	Mbyllja e valvulës së ngrohjes/ftohjes
_VO	Hapja e valvulës së ngrohjes/ftohjes
FH	Ventilator me shpejtësi të lartë
_FM	Ventilator me shpejtësi mesatare
_FL	Ventilator me shpejtësi të ulët

* Temperatura e kutisë montuese dhe murit duhet të jetë në intervalin e temperaturës së punës.

Instalimi dhe Telëzimi

Vida duhet të kyçet fort për të shmangur këputjen e telit nga terminali.

Diagrami i Telëzimit 1

Diagrami i Telëzimit 2

Konfigurimi i Instalimit

Kodi ISU	Përshkrimi	Opsione të Mundshme
1	Lloji i Sistemit	0 Vetëm ngrohje
		1 Vetëm ftohje
		2 Ngrohje/ftohje me dy tuba (Parazgjedhur)
2	Shkalla e Temperaturës	0 ºF
2	Shkalla e Temperaturës	1 ºC (Parazgjedhur)
3	Lloji i Kontrollit të Ventilatorit	0 Vetëm automatik
		1 Vetëm konstant
		2 Të dyja (Parazgjedhur)
4	Vlera CPH (ngrohje)	1-12 4(Parazgjedhur)
5	Vlera CPH (ftohje)	1-6 3(Parazgjedhur)
6	Rregullimi i Shfaqjes së Temperaturës	-2 ºC- 2 ºC, 0.5 ºC,Parazgjedhur 0 ºC (-4 ºF- 4 ºF, 1 ºF,Parazgjedhur 0 ºF)
7	Opsionet e Shfaqjes së Temperaturës	0 Shfaq temperaturën e dhomës (Parazgjedhur)
7	Opsionet e Shfaqjes së Temperaturës	1 Shfaq pikën e caktuar
8	Ndalesa e Intervalit të Ngrohjes	10-32 ºC Parazgjedhur 32 ºC (50-90 ºF Parazgjedhur 90 ºF )
9	Ndalesa e Intervalit të Ftohjes	10-32 ºC Parazgjedhur 10 ºC (50-90 ºF Parazgjedhur 50 ºF)
10	Bllokimi i Tastierës	0 Të gjitha çelësat janë të disponueshëm (Parazgjedhur)
		1 Butoni i sistemit është i bllokuar
		2 Butonat e Ventilatorit dhe Sistemit janë të bllokuar
		3 Të gjithë butonat janë të bllokuar përveç butonit të ndezjes
		4 Të gjithë butonat janë të bllokuar
11	Mbrojtja nga Ngrirja	0 E çaktivizuar (Parazgjedhur)
11	Mbrojtja nga Ngrirja	1 E aktivizuar

www.resideo.com

Ademco 1 GmbH
Hardhofweg 40
74821 Mosbach
Phone: +49 1801 466 388
info.de@resideo.com
homecomfort.resideo.com

@2020 Resideo Technologies, Inc. Të gjitha të drejtat e rezervuara. Marka tregtare Honeywell Home përdoret nën licencë nga Honeywell International Inc. Ky produkt prodhohet nga Resideo Technologies, Inc dhe filialet e tij.
