Manual do Termóstato Digital Honeywell Home TF228WN

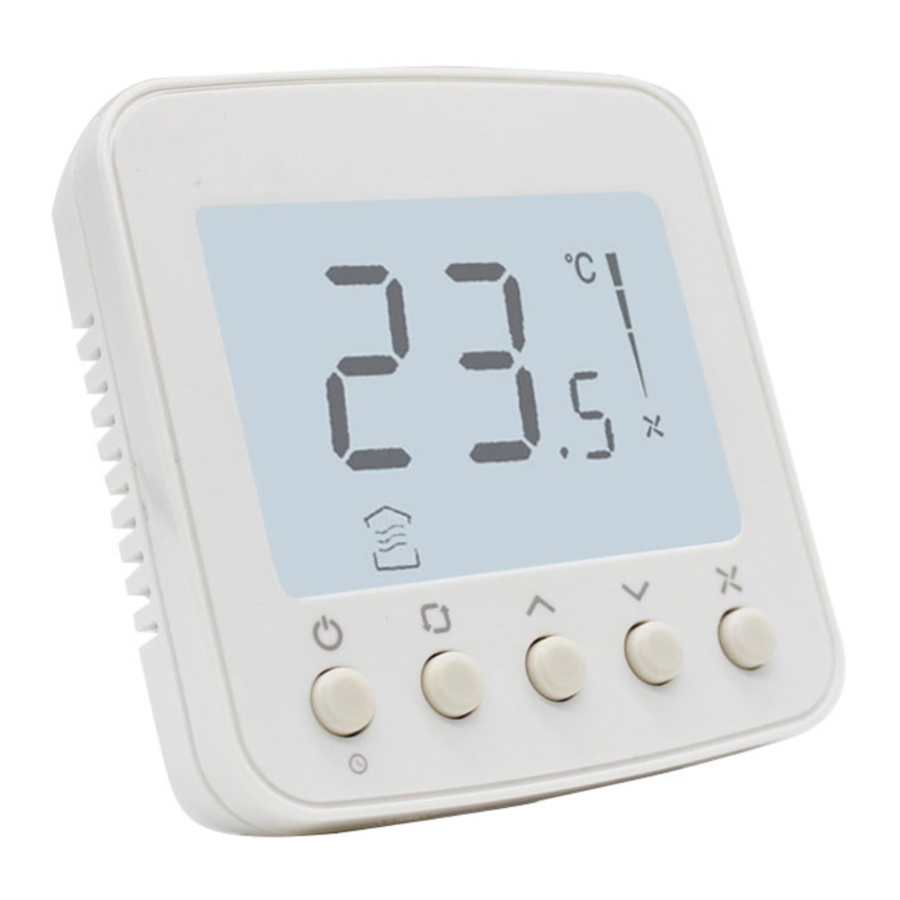

Aspeto do Termóstato

Operar o Seu Termóstato

Ligar/Desligar

Tempo Desligado

Modo de Operação

Definição de Temperatura

• Pressione para ligar/desligar o termóstato. Quando estiver no modo desligado, o ícone OFF (DESLIGADO) será exibido.
• Pressione para definir o tempo de desligamento automático quando o termóstato estiver a funcionar.
  Pressione e mantenha pressionado por mais de 3 segundos. Depois que o ícone do temporizador piscar, pressione ou para definir o tempo de desligamento e, em seguida, pressione o botão para sair.

Ventilação

Aquecimento

Arrefecimento

No modo ou , pressione ou para definir a temperatura ambiente desejada.

Velocidade da Ventoinha

Visor LCD

Dicas de Resolução de Problemas

Se....	Então....
Não funciona	Defina o modo para (modo de aquecimento) pressionando . Certifique-se de que a temperatura está definida acima da temperatura ambiente. Certifique-se de que é exibido no visor. Aguarde 5 minutos para que o sistema responda.
Não funciona	Defina o modo para (modo de arrefecimento) pressionando . Certifique-se de que a temperatura está definida abaixo da temperatura ambiente. Certifique-se de que é exibido no visor. Aguarde 5 minutos para que o sistema responda.
Não funciona	Certifique-se de que o teclado está desbloqueado. Verifique se o termóstato está ligado.
Não funciona	Certifique-se de que o teclado está desbloqueado. Certifique-se de que o sistema não está no modo . Verifique se o termóstato está ligado.
O sistema desliga-se automaticamente	Certifique-se de que o valor de tempo desligado memorizado não está definido como "0".

Guia de Instalação

Deve ser instalado por um instalador treinado e experiente

Leia as instruções cuidadosamente. O não cumprimento das instruções danificará o produto ou causará uma condição perigosa.

PERIGO ELÉTRICO pode causar choque elétrico ou danos ao equipamento. Desconecte a alimentação antes da instalação, reparação e remoção.

Dicas de Instalação

O TF228WN foi projetado para instalação padrão em caixa de montagem na parede de 75x75x5mm.
Instale o termóstato a cerca de 1,5 m (5 pés) acima do chão numa área com boa circulação de ar à temperatura média.

Não instale em locais onde o termóstato possa ser afetado por:

• Pontos mortos atrás de portas e em cantos
• Ar quente ou frio de dutos
• Luz solar ou calor radiante de aparelhos
• Tubos ou chaminés ocultas

Designações dos Terminais

* A temperatura da caixa de montagem e da parede deve estar na faixa de temperatura de operação.

Cablagem e Instalação

O parafuso deve ser bem apertado para evitar que o fio se solte do terminal.

Diagrama de Cablagem 1

Diagrama de Cablagem 2

Configuração da Instalação

Código ISU	Descrição	Opções Possíveis
1	Tipo de Sistema	0 Apenas Aquecimento
		1 Apenas Arrefecimento
		2 Aquecimento/Arrefecimento de dois tubos (Padrão)
2	Escala de Temperatura	0 ºF
		1 ºC (Padrão)
3	Tipo de Controlo da Ventoinha	0 Apenas Automático
		1 Apenas Constante
		2 Ambos (Padrão)
4	Valor CPH (aquecimento)	1-12 4 (Padrão)
5	Valor CPH (arrefecimento)	1-6 3 (Padrão)
6	Ajuste da Exibição da Temperatura	-2 ºC- 2 ºC, 0.5 ºC,Padrão 0 ºC (-4 ºF- 4 ºF, 1 ºF,Padrão 0 ºF)
7	Opções de Exibição da Temperatura	0 Exibir temperatura ambiente (Padrão)
		1 Exibir ponto de ajuste
8	Limite Superior da Faixa de Aquecimento	10-32 ºC Padrão 32 ºC (50-90 ºF Padrão 90 ºF )
9	Limite Inferior da Faixa de Arrefecimento	10-32 ºC Padrão 10 ºC (50-90 ºF Padrão 50 ºF)
10	Bloqueio do Teclado	0 Todas as teclas estão disponíveis (Padrão)
		1 O botão do sistema está bloqueado
		2 O botão da ventoinha e do sistema estão bloqueados
		3 Todos os botões estão bloqueados, exceto o botão de energia
		4 Todos os botões estão bloqueados
11	Proteção contra Congelamento	0 Desativado (Padrão)
		1 Ativado

www.resideo.com

Ademco 1 GmbH
Hardhofweg 40
74821 Mosbach
Phone: +49 1801 466 388
info.de@resideo.com
homecomfort.resideo.com

@2020 Resideo Technologies, Inc. Todos os direitos reservados. A marca comercial Honeywell Home é usada sob licença da Honeywell International Inc. Este produto é fabricado pela Resideo Technologies, Inc e suas afiliadas.
