Honeywell Home TF228WN Digitální Termostat Manuál

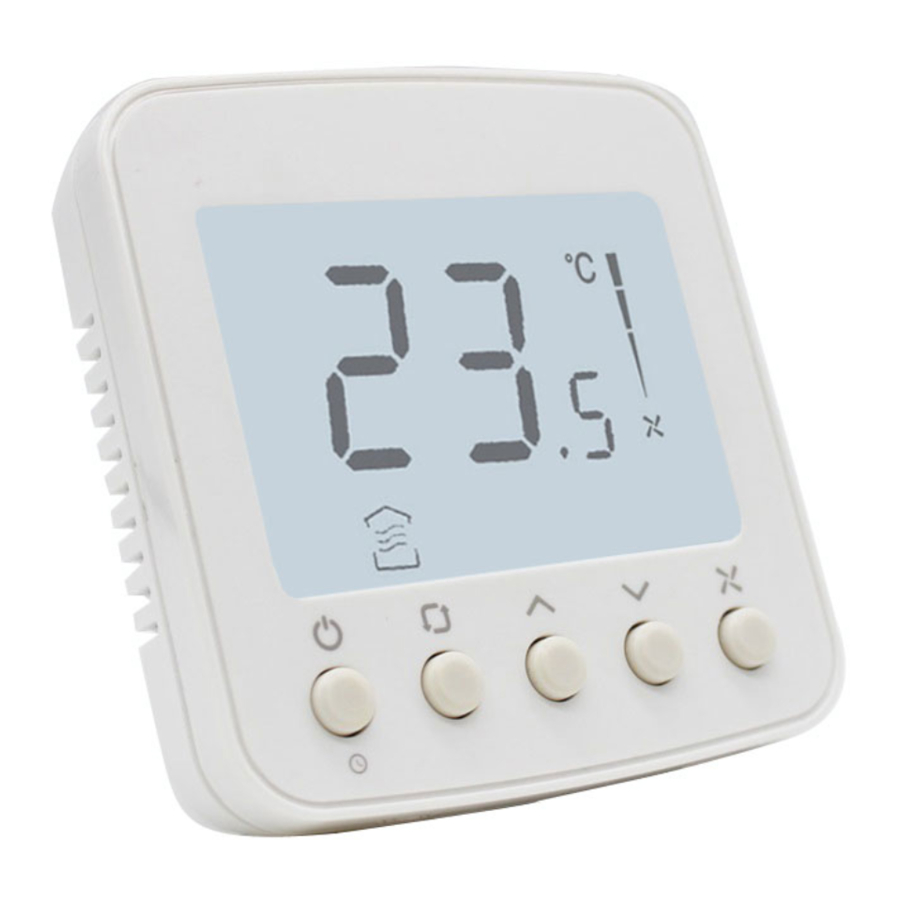

Vzhled termostatu
Ovládání termostatu
Power On/Off (Zapnutí/Vypnutí)
Time Off (Časovač vypnutí)
Operating Mode (Provozní režim)
Temperature Settin (Nastavení teploty)
- Stiskněte
![]()
pro zapnutí/vypnutí termostatu. V režimu vypnuto se zobrazí ikona OFF (VYPNUTO). - Stisknutím
![]()
můžete nastavit automatický čas vypnutí, když termostat pracuje.
Stiskněte![]()
a podržte déle než 3 sekundy. Poté, co ikona časovače bliká, stiskněte ![]()
nebo ![]()
pro nastavení času vypnutí, poté stiskněte ![]()
pro ukončení.
Ventilation (Ventilace)
Heating (Topení)
Cooling (Chlazení)
V režimu nebo stiskněte
nebo
pro nastavení cílové teploty v místnosti.
Fan Speed (Rychlost ventilátoru)
LCD Displej
Tipy pro řešení problémů
| Pokud.... | Potom.... |
 Nefunguje |
|
 Nefunguje |
|
 Nefunguje |
|
 Nefunguje |
|
| Systém se automaticky vypne |
|
Instalační příručka
Musí být instalován vyškoleným a zkušeným instalatérem
Přečtěte si pozorně návod. Nedodržení pokynů poškodí výrobek nebo způsobí nebezpečný stav.
ELEKTRICKÉ NEBEZPEČÍ může způsobit úraz elektrickým proudem nebo poškození zařízení. Před instalací, opravou a demontáží odpojte napájení.
Instalační tipy
TF228WN je navržen pro standardní instalaci do montážní krabice na stěnu 75x75x5mm.
Nainstalujte termostat přibližně 1,5 m nad podlahu v oblasti s dobrou cirkulací vzduchu při průměrné teplotě.
Neinstalujte na místech, kde může být termostat ovlivněn:
- Mrtvá místa za dveřmi a v rozích
- Horký nebo studený vzduch z potrubí
- Sluneční světlo nebo sálavé teplo od spotřebičů
- Skryté trubky nebo komíny
Označení svorek
| Svorka | Popis |
| L | 220VAC živý vodič |
| N | 220VAC nulový vodič |
| VC | Uzavření ventilu topení / chlazení |
| VO | Otevření ventilu topení / chlazení |
| FH | Ventilátor s vysokou rychlostí |
| FM | Ventilátor se střední rychlostí |
| FL | Ventilátor s nízkou rychlostí |
* Teplota montážní krabice a stěny by měla být v rozsahu provozních teplot.
Zapojení a instalace
Šroub musí být pevně utažen, aby se zabránilo odtržení vodiče od svorky.
Schéma zapojení 1
Schéma zapojení 2
Nastavení instalace
| ISU Kód | Popis | Možné možnosti |
| 1 | Typ systému | 0 Pouze topení |
| 1 Pouze chlazení | ||
| 2 Dvoutrubkové topení/chlazení (Výchozí) | ||
| 2 | Teplotní stupnice | 0 ºF |
| 1 ºC (Výchozí) | ||
| 3 | Typ ovládání ventilátoru | 0 Pouze automaticky |
| 1 Pouze konstantní | ||
| 2 Obojí (Výchozí) | ||
| 4 | Hodnota CPH (topení) | 1-12 4 (Výchozí) |
| 5 | Hodnota CPH (chlazení) | 1-6 3 (Výchozí) |
| 6 | Úprava zobrazení teploty | -2 ºC- 2 ºC, 0.5 ºC,Výchozí 0 ºC (-4 ºF- 4 ºF, 1 ºF,Výchozí 0 ºF) |
| 7 | Možnosti zobrazení teploty | 0 Zobrazit teplotu v místnosti (Výchozí) |
| 1 Zobrazit nastavenou hodnotu | ||
| 8 | Horní hranice rozsahu topení | 10-32 ºC Výchozí 32 ºC (50-90 ºF Výchozí 90 ºF ) |
| 9 | Horní hranice rozsahu chlazení | 10-32 ºC Výchozí 10 ºC (50-90 ºF Výchozí 50 ºF) |
| 10 | Zámek klávesnice | 0 Všechny klávesy jsou k dispozici (Výchozí) |
| 1 Tlačítko systému je uzamčeno | ||
| 2 Tlačítko ventilátoru a systému jsou uzamčeny | ||
| 3 Všechna tlačítka jsou uzamčena kromě tlačítka napájení | ||
| 4 Všechna tlačítka jsou uzamčena | ||
| 11 | Ochrana proti zamrznutí | 0 Zakázáno (Výchozí) |
| 1 Povoleno |
