Sissejuhatus

Pakett sisaldab:

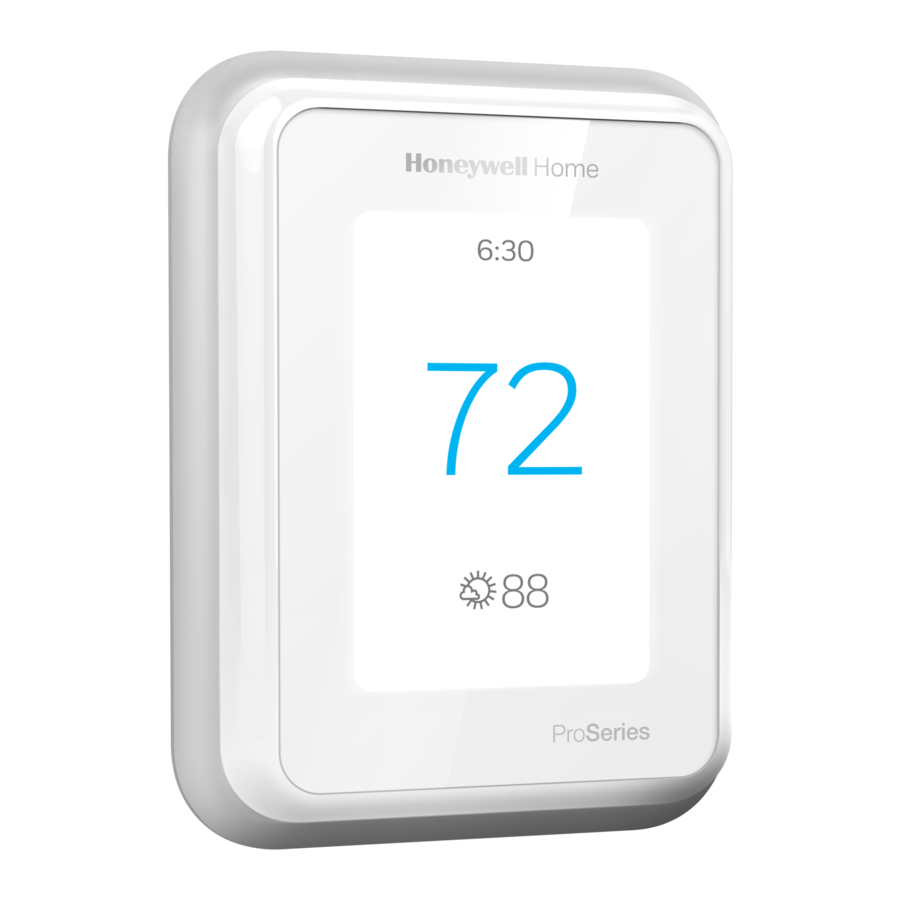

T10 Pro nutikas termostaat
UWP™ paigaldussüsteem
Standardne paigaldusadapter (J-kasti adapter)
Dekoratiivne katteplaat
Kruvid ja ankrud
Termostaadi kirjandus

Otsige kohalikke soodustusi. Honeywell Home’i termostaadid töötavad koos kommunaalteenuste programmidega, et teid energiat säästmise eest premeerida.
HoneywellHome.com/Rebates

Ühilduvus

Ühildub enamiku kütte-, jahutus- ja soojuspumbasüsteemidega
Nõutav: 24 VAC toide ("C" juhe)
Ei tööta elektrilise põrandaküttega (120–240 V)
Ei tööta millivolt-süsteemidega
Androidi või iOS-i nutitelefon või tahvelarvuti

Klienditugi

VEEB honeywellhome.com

TELEFON 1-800-633-3991

UWP paigaldussüsteemi paigaldamine

Avage pakend, et leida UWP. Vt joonis 1.
Asetage UWP seinale. Tasandage ja märkige aukude asukohad. Vt joonis 2. Puurige augud märgitud kohtadesse ja seejärel koputage kaasasolevad seinaankrud kergelt haamriga seina sisse. ‒ Kui teie karp sisaldab punaseid ankruid, kasutage 7/32-tollist puuri. Kui teie karp sisaldab kollaseid ankruid, kasutage 3/16-tollist puuri.
Tõmmake uks lahti ja sisestage juhtmed läbi UWP juhtmestiku ava. Vt joonis 3.
Asetage UWP seinaankrute kohale. Sisestage ja pingutage UWP-ga kaasasolevad kinnituskruvid. Ärge pingutage üle. Pingutage, kuni UWP enam ei liigu. Sulgege uks. Vt joonis 4

Kasutage 3x kaasasolevaid kruve (nr 8 1-1/2 punaste ankruute ja nr 6 1-1/2 kollaste ankruute jaoks)

Valikulise katteplaadi paigaldamine

Kasutage valikulist katteplaati, kui:

Termostaadi paigaldamine elektripistikupessa
Või kui teil on vaja katta vana termostaadi värvivahe.

Eraldage ühenduskarbi adapter katteplaadist. Vt joonis 5.
Paigaldage ühenduskarbi adapter seinale või elektripistikupessa, kasutades mis tahes kaheksat kruviauku. Sisestage ja pingutage katteplaadi komplektiga kaasasolevad kinnituskruvid. Ärge pingutage üle. Veenduge, et adapterplaat oleks tasane. Vt joonis 6.
Kinnitage UWP, riputades selle ühenduskarbi adapteri ülemise konksu külge ja seejärel klõpsake UWP alumine osa paika. Vt joonis 7.
Klõpsake katteplaat ühenduskarbi adapterile. Vt joonis 8.

UWP juhtmestik

Vajutage sakke alla, et viia juhtmed UWP vastavate klemmide sisemistesse aukudesse (üks juhe klemmi kohta), kuni need on kindlalt paigas. Tõmmake juhtmeid õrnalt, et veenduda, et need on kindlalt kinni. Kui teil on vaja juhtmed uuesti vabastada, vajutage UWP külgedel olevaid klemmisakke alla.
See juhtmestik on vaid näide, teie oma võib erineda.

Klemmi tähised

Tavalised süsteemid		Soojuspumba süsteemid
Klemm	Kirjeldus	Klemm	Kirjeldus
S/S	Juhtmega sise- või välisanduri sisend	S/S	Juhtmega sise- või välisanduri sisend
Y	Kompressori 1. etapp	Y	Kompressori 1. etapp
Y2	Kompressori 2. etapp	Y2	Kompressori 2. etapp
G	Ventilaatori relee	G	Ventilaatori relee
C	24VAC ühine juhe jahutustrafo sekundaarselt poolelt (kui on 2 trafot)	C	24VAC ühine juhe jahutustrafo sekundaarselt poolelt
K*	Ühendage C-juhtme adapteril oleva K-ga	K*	Ühendage C-juhtme adapteril oleva K-ga
U/U**	Niisutaja, õhukuivati või ventilaatori relee	U/U**	Niisutaja, õhukuivati või ventilaatori relee
A		L/A	Ühendage kompressori monitoriga
W	Kütte 1. etapp	O/B	Ümberlülitusventiil kütte jaoks pumbad
W2	Kütte 2. etapp	Aux	Varuküte
		E	Hädaabiküte
R	24 VAC küttetrafo	R	24 VAC küttetrafo
Rc	24 VAC jahutustrafo	Rc	24 VAC jahutustrafo

* THP9045A1098 C-juhtme adapterit kasutatakse kütte-/jahutussüsteemides, kui termostaadil on ainult neli juhet ja vajate viiendat juhet ühise juhtme jaoks. Kasutage K-terminali tavaliste või soojuspumbasüsteemide Y- ja G-terminalide asemel, et tagada ventilaatori ja kompressori juhtimine ühe juhtme kaudu – kasutamata juhtmest saab seejärel teie ühine juhe. Lisateabe saamiseks vaadake THP9045 juhiseid.
** Vt järgmisel lehel olevat märkust U-klemmide juhtmestiku kohta.

Liugurlülitite seadistamine

Seadistage R-liugurlüliti, vt joonis 9.

Kasutage sisseehitatud džemprit (R-liugurlüliti), et eristada ühe- või kahetrafosüsteeme.
Kui on ainult üks R-juhe ja see on ühendatud vana termostaadi R, Rc või RH klemmiga, seadke liugur üles asendisse (1 juhe).
Kui on üks juhe ühendatud R klemmiga ja üks juhe ühendatud Rc klemmiga, seadke liugur alla asendisse (2 juhet).

Seadistage U-liugurlüliti, vt joonis 10.

Kasutage IAQ seadme jaoks sisseehitatud džemprit (U-liugurlüliti).
Kui U-liugurlüliti on alumises asendis (2 juhet), on U-kontaktid kuiv kontaktide komplekt.
Kui teie IAQ seade saab toite jahutustrafost, liigutage U-liugurlüliti ülemisse asendisse (1 juhe). Kui see on tehtud, on alumine U-klemm sisemiselt ühendatud Rc-klemmiga. Selles rakenduses ühendaksite ühe juhtme oma IAQ seadmest ülemise U-klemmiga ja teise jahutustrafo ühise küljega. 1 juhtme seadistust kasutatakse kõige sagedamini ventilatsiooniks värske õhu klapi kasutamisel või õhukuivatamiseks madala kiirusega ventilaatori kasutamisel.
Vaadake juhtmestiku näiteid järgmisel lehel.

Kogu maja niisutaja, õhukuivati või ventilaator
U-liugurlüliti kasutamine

Ühendatud niisutaja, õhukuivati või ventilaatoriga, millel on sisseehitatud trafo.
Ühendatud värske õhu klapiga, mida toidab ahjutrafo.
Ühendatud niisutaja, ventilaatori või klapiga, mida toidab väline trafo
Ühendatud madala kiirusega ventilaatori klemmiga HVAC-s õhukuivatamiseks

Juhtmed

MÄRKUSED:

Kasutage 18–22 gabariidiga termostaadi juhet. Varjestatud kaabel ei ole vajalik.
Seadke UWP R liuguri sakk ülemisse asendisse (1 juhe) 1 trafo süsteemide jaoks või alumisse asendisse (2 juhet) 2 trafo süsteemide jaoks. Vaadake jaotist "Liuguri sakkide seadmine".
Seadke U liuguri sakk, nagu on näidatud diagrammidel.

Tavapärased süsteemid

1H/1C süsteem (1 trafo)
R toide
Rc [R+Rc ühendatud liuguri sakiga]
Y Kompressori kontaktor
C* 24VAC ühine
W Kütte relee
G Ventilaatori relee

1H/1C süsteem (2 trafot)
R toide (kütte trafo)
Rc toide (jahutus trafo)
Y Kompressori kontaktor
C* 24 VAC ühine jahutus trafo
W Kütte relee
G Ventilaatori relee

2H/2C süsteem (1 trafo)
R toide
Rc [R+Rc ühendatud liuguri sakiga]
Y Kompressori kontaktor (etapp 1)
C* 24VAC ühine
W Kütte relee (etapp 1)
G Ventilaatori relee
W2 Kütte relee (etapp 2)
Y2 Kompressori kontaktor (etapp 2)

Ainult kütte süsteem koos ventilaatoriga
R toide
Rc [R+Rc ühendatud liuguri sakiga]
C* 24VAC ühine
W Kütte relee
G Ventilaatori relee

Ainult jahutuse süsteem koos ventilaatoriga
R toide
Rc [R+Rc ühendatud liuguri sakiga]
Y Kompressori kontaktor
C* 24VAC ühine
G Ventilaatori relee

Sooja vee releepaneel
R toide
Rc [R+Rc ühendatud liuguri sakiga]
W Kütte relee
C* 24VAC ühine
MÄRKUS: Kui paneel ei anna 24 volti vahelduvvoolu R ja C juures, seadke liugur alumisse asendisse ja ühendage eraldi trafo Rc ja C külge.
* See termostaat vajab C-juhet. Kui C-juhet pole saadaval ja süsteem kasutab Y ja G, kasutage C-juhtme adapteri lisaseadet THP9045A1098.

Toitega avatud tsooniklapp
R toide trafo
Rc [R+Rc ühendatud liuguri sakiga]
W Klapp
C* 24VAC ühine

Series 20 tsooniklapp
(toitega avatud ja toitega suletud)
R toide trafo
Rc [R+Rc ühendatud liuguri sakiga]
W Toitega avatud klapp (tavaliselt B)
Y Toitega suletud klapp (tavaliselt W)
C* 24VAC ühine
MÄRKUS: Kui klapp kasutab Y toite sulgemiseks, tuleb termostaat seadistada kiirguskütte süsteemile ilma jahutuseta.

Soojuspumba süsteemid
1H/1C soojuspumba süsteem
R Toide
Rc [R+Rc ühendatud liuguri sakiga]
Y Kompressori kontaktor
C* 24VAC ühine
O/B Vahetusventiil
G Ventilaatori relee

2H/1C soojuspumba süsteem
R Toide
Rc [R+Rc ühendatud liuguri sakiga]
Y Kompressori kontaktor
C* 24VAC ühine
O/B Vahetusventiil
G Ventilaatori relee
Aux Abiküte**
E Hädaabi kütte relee**
L Soojuspumba rikke sisend

2H/2C soojuspumba süsteem
R Toide
Rc [R+Rc ühendatud liuguri sakiga]
Y Kompressori kontaktor (etapp 1)
C* 24VAC ühine
O/B Vahetusventiil
G Ventilaatori relee
Y2 Kompressori kontaktor (etapp 2)
L Soojuspumba rikke sisend

3H/2C soojuspumba süsteem
R Toide
Rc [R+Rc ühendatud liuguri sakiga]
Y Kompressori kontaktor (etapp 1)
C* 24VAC ühine
O/B Vahetusventiil
G Ventilaatori relee
Aux Abiküte**
E Hädaabi kütte relee**
Y2 Kompressori kontaktor (etapp 2)
L Soojuspumba rikke sisend
MÄRKUS: ÄRGE kasutage W soojuspumba rakenduste jaoks. Abiküte peab olema ühendatud AUX või E.
* See termostaat vajab C-juhet. Kui C-juhet pole saadaval ja süsteem kasutab Y ja G, kasutage C-juhtme adapteri lisaseadet THP9045A1098.
** Kui teil pole Aux- ja E-klemmide jaoks eraldi juhtmeid, ühendage juhe Aux-klemmiga.

Termostaadi paigaldamine

Lükake liigne juhe tagasi seinaavasse.
Sulgege UWP uks. See peaks jääma suletuks ilma punnitamata.
Joondage UWP termostaadiga ja suruge õrnalt, kuni termostaat oma kohale klõpsab.

Märkus: Kui kasutasite valikulist kaaneplaati, eemaldage enne 3. sammu termostaadilt hall trimmi rõngas. Seejärel joondage termostaat kaaneplaadiga ja suruge õrnalt, kuni termostaat oma kohale klõpsab.
Märkus: Vajadusel tõmmake termostaat UWP-lt eemaldamiseks õrnalt

Paigaldaja seadistus

Ekraan juhendab teid seadmete seadistamisel, juhtmevabade andurite ühendamisel ja WiFi-ga ühenduse loomisel.
Seadistamise viimane samm on koht, kuhu saate sisestada oma ettevõtte nime ja kontaktteabe, samuti oma Contractor PRO™ numbri.
See kontaktteave kuvatakse koos hoiatuste või meeldetuletustega, et hoida teid oma kliendiga ühenduses.
Sisestage oma ettevõtte Contractor PRO™ kontonumber, et osaleda perioodilistes reklaamides. Teenige stiimuleid, näiteks boonuspunkte iga T10 Pro nutitermostaadi eest, mille paigaldate sobivate kampaaniate perioodidel. Teie kontonumber on 8-kohaline number, mis sisaldab juhtivat nulli (näide 01234567).
Kui teil on küsimusi selle boonuse või Contractor PRO™ lojaalsusprogrammi liikmelisuse kohta, võtke meiega ühendust numbril 1-800-919-4835 või contractorpro@resideo.com.

Anduri paigaldamine

(Valikuline C7189R2002-2 juhtmevaba anduri 2-pakk müüakse eraldi. Kuni 20 andurit termostaadi kohta)

Eemaldage hallilt aluselt valge kate ja sisestage andurisse (2) AAA leelispatareid.
Avage menüü.
Puudutage "Devices & Sensors (Seadmed ja andurid)".
Puudutage "Add (Lisa)".
Järgige ekraanil kuvatavaid juhiseid.
Klõpsake andur seinaplaadile.
Kinnitage kaasasolev käsuriba seinaplaadile _SEINALE. Seejärel kinnitage andur seinale. Tasemeandur välimuse jaoks. (Õige paigutuse kohta vaadake anduri juhiseid.)

Apple^® HomeKit™ seadistamine

Puudutage T10 avakuva allosas olevat menüüikooni.
Kerige alla ja valige "Connect HomeKit (Ühenda HomeKit)".
Kasutage Apple Home'i rakendust ja valige "Add Accessory (Lisa lisavarustus)". Skannige oma telefoniga termostaadil kuvatud kood.
Järgige oma telefoni juhiseid.

Kuidas oma termostaati kasutada

Ekraan ärkab, vajutades kuvatud temperatuuri keskmist ala.

Kuidas prioriteeti kasutada

Prioriteet loob teie kodus keskmise temperatuuri, mis põhineb konkreetsetel ruumidel. See võimaldab teil seada mugavuse prioriteediks seal, kus soovite.

Kuidas leida rohkem valikuid

Puudutage menüünuppu.
Kerige üles ja alla, et näha rohkem valikuid.

Menüüvalikud hõlmavad
Paigaldaja seadistus

Süsteemi tüüp
IAQ kontroll (hum, dehum, vent) meeldetuletused

Paigaldaja test

Lülitage sisse kütte-, jahutus- või IAQ seadmed

Seadmed ja andurid

Vaadake, lisage või eemaldage RedLINK siseandureid
Tuvastage juhtmevabad andurid Seadme teave
Lisage juhtmevabad andurid

Termostaadi teave

MAC ID number
IP aadress
Kuupäeva kood
Mudelinumber
Ehitamise kuupäev
Stat rakendus
Püsivara versioon
Stat rakenduse alglaadimine #
Riistvara

Edasimüüja teave
Paigaldaja seadistamiseks kuupäeva koodi (pääsukoodi) leidmine.
Avage ikoon Menu (Menüü) ja valige Thermostat Information (Termostaadi teave). Kirjutage üles kuupäeva kood.

Hoiatused ja teavitused

Menüüikooni kohal olev punane punkt näitab aktiivset hoiatust või teavitust. Aktiivsete hoiatuste ja teavituste vaatamiseks puudutage ikooni Menu (Menüü).
Selle menüü avamiseks puudutage Notifications (Teavitused).
Hoiatuse kohta lisateabe saamiseks puudutage hoiatusteadet.

Probleemide lahendamine

Ekraan on tühi	Kontrollige automaatkaitselülitit ja vajadusel lähtestage see. Veenduge, et kütte- ja jahutussüsteemi toitelüliti on sees. Veenduge, et ahju uks on kindlalt suletud.
Ekraani on raske lugeda	Kontrollige seadistust menüüs MENU/ Preferences / Inactive backlight brightness või Inactive sleep backlight brightness
Kütte- või jahutussüsteem ei reageeri	Puudutage MENU süsteemirežiimi minemiseks. Seadke kütmisele. Veenduge, et kütte seadepunkt on kõrgem kui ruumi temperatuur. Puudutage MENU süsteemirežiimi minemiseks. Seadke jahutamisele. Veenduge, et jahutuse seadepunkt on madalam kui ruumi temperatuur. Kontrollige automaatkaitselülitit ja vajadusel lähtestage see. Veenduge, et kütte- ja jahutussüsteemi toitelüliti on sees. Veenduge, et ahju uks on kindlalt suletud.
Temperatuuri seadistused ei muutu	Veenduge, et kütte- ja jahutustemperatuurid on seatud vastuvõetavatesse vahemikesse: Kütmine: 40°F kuni 90°F (4,5°C kuni 32,0°C) Jahutus: 50°F kuni 99°F (10,0°C kuni 37,0°C)
"Cool On" või "Heat On" vilgub	Kompressori kaitsefunktsioon on sisse lülitatud. Oodake 5 minutit, kuni süsteem ohutult taaskäivitub, kahjustamata kompressorit.
Lisaküte töötab jahutades	Soojuspumba süsteemide puhul veenduge, et UWP-süsteemide W-ühenduse küljes ei ole juhet. Vaadake "Soojuspumba süsteemid".
Jahutus töötab kütte kutsumisega	Soojuspumba süsteemide puhul veenduge, et UWP-süsteemide W-ühenduse küljes ei ole juhet. Vaadake "Soojuspumba süsteemid".
Küte töötab jahutades	Veenduge, et soojuspumba süsteemide W-ühenduse küljes ei ole juhet. Vaadake "Juhtmestik".
Andur ei ühendu	Vajutage ja hoidke 15 sekundit all juhtmevaba anduri nuppu Connect (Ühenda). LED-tuli muutub kollaseks. Naaske termostaadi menüüsse ja vajutage Menu > Devices and Sensors (Menüü > Seadmed ja andurid). Anduri lisamiseks järgige ekraanil kuvatavaid juhiseid.

Spetsifikatsioonid

Temperatuurivahemikud
Kütmine: 40°F kuni 90°F (4,5°C kuni 32,0°C)
Jahutus: 50°F kuni 99°F (10,0°C kuni 37,0°C)

Töökeskkonna temperatuur
32°F kuni 120°F (0°C kuni 48,9°C)

Saadetise temperatuur
-20°F kuni 120°F (-28,9°C kuni 48,9°C)

Suhteline õhuniiskus töö ajal
5% kuni 90% (mittekondenseeruv)

Niiskuse seadistusvahemik
10% kuni 60% suhtelist õhuniiskust.

Õhukuivuse seadistusvahemik
25% kuni 80% suhtelist õhuniiskust.

Elektrilised nimiväärtused

Terminal	Pinge (50/60Hz)	Töövool
W Kütmine	20-30 Vac	0,02-1,0 A
(Powerpile)	750 mV DC	100 mA DC
W2 (Aux) Kütmine	20-30 Vac	0,02-1,0 A
E Hädaabi küte	20-30 Vac	0,02-0,5 A
Y Kompressori etapp 1	20-30 Vac	0,02-1,0 A
Y2 Kompressori etapp 2	20-30 Vac	0,02-1,0 A
G Ventilaator	20-30 Vac	0,02-0,5 A
O/B Ümberlülitus	20-30 Vac	0,02-0,5 A
L/A Sisend	20-30 Vac	0,02-0,5 A
U	20-30 Vac	0,02-0,5 A

Energiatarve 3 VA

Füüsilised mõõtmed tollides (mm) (K x L x S)
T10 PRO nutikas termostaat:
4,9" x 3,7" x 0,93" (125,4 x 94,1 x 23,68)
UWP paigaldussüsteem (kaasas):
2-9/32" x 2-13/64" x 2-43/64" (58 x 56 x 10)
Katteplaat – (THX321WFS2001W):
5-11/64" x 5-1/2" x 11/16" (131 x 140 x 17,5)
Katteplaat – (THX321WF2003W):
6-7/64" x 6-7/64" x 9/32" (155 x 155 x 7)
C7189R2002 juhtmevaba siseandur - tellitakse eraldi
2,6" X 2,6" X 0,77" (66,25 x 66,25 x 19,7)

ELEKTRILÖÖGI OHT
Võib põhjustada elektrilöögi või seadme kahjustusi. Enne paigaldamise alustamist ühendage toide lahti.

SEADME KAHJUSTAMISE OHT
Kompressori kaitse on testimise ajal välja lülitatud. Seadme kahjustamise vältimiseks vältige kompressori kiiret tsüklilist kasutamist.

MÄRKUS ELAVHÕBEDA KOHTA
Kui see toode asendab juhtseadet, mis sisaldab suletud torus elavhõbedat, ärge visake vana juhtseadet prügikasti. Juhiste saamiseks ringlussevõtu ja nõuetekohase kõrvaldamise kohta võtke ühendust kohaliku jäätmekäitlusasutusega.

MÄRKUS ELEKTROONILISTE JÄÄTMETE KOHTA
Toodet ei tohi kõrvaldada koos muude olmejäätmetega. Otsige üles lähimad volitatud kogumiskeskused või volitatud ringlussevõtjad. Kasutuselt kõrvaldatud seadmete nõuetekohane kõrvaldamine aitab vältida võimalikke negatiivseid tagajärgi keskkonnale ja inimeste tervisele.
Märgi Works with Apple kasutamine tähendab, et lisaseade on loodud spetsiaalselt töötama märgil näidatud tehnoloogiaga ja arendaja on sertifitseerinud, et see vastab Apple'i jõudlusstandarditele. Apple ei vastuta selle seadme töö eest ega selle vastavuse eest ohutus- ja regulatiivstandarditele.
