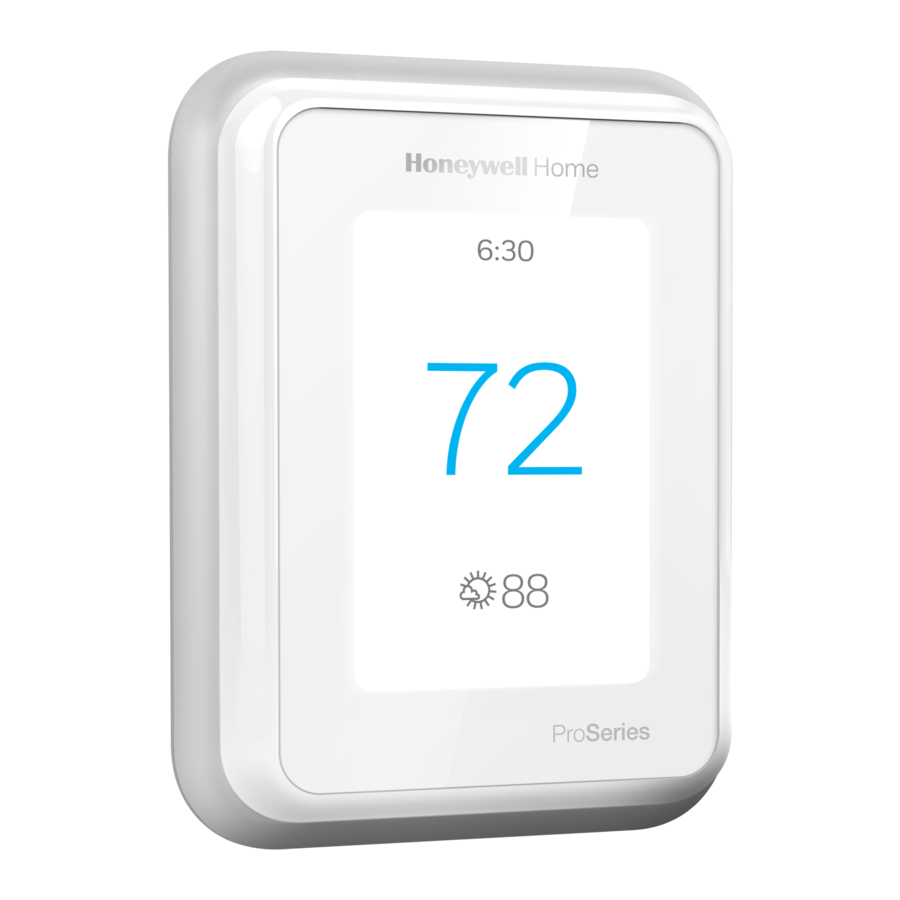

Manualul Honeywell Home T10 Pro, THX321WFS2001W, THX321WF2003W

Introducere

Pachetul include:

• Termostat inteligent T10 Pro
• Sistem de montare UWP™
• Adaptor standard de instalare (adaptor cutie J)
• Placă decorativă de acoperire
• Șuruburi și ancore
• Literatură despre termostat

Căutați reduceri locale. Termostatele Honeywell Home funcționează cu programe utilitare pentru a vă recompensa pentru că ajutați la economisirea energiei.
HoneywellHome.com/Rebates

Compatibilitate

• Compatibil cu majoritatea sistemelor de încălzire, răcire și pompe de căldură
• Necesar: alimentare de 24 V c.a. (fir „C”)
• Nu funcționează cu încălzire electrică prin plinte (120-240 V)
• Nu funcționează cu sisteme de milivolți
• Smartphone sau tabletă Android sau iOS

Asistență clienți

WEB honeywellhome.com

TELEFON 1-800-633-3991

Instalarea sistemului de montare UWP

1. Deschideți pachetul pentru a găsi UWP. Consultați Figura 1.

2. Poziționați UWP pe perete. Nivelați și marcați pozițiile găurilor. Consultați Figura 2. Dați găuri în pozițiile marcate, apoi bateți ușor ancorele de perete furnizate în perete folosind un ciocan. ‒ Dacă cutia dvs. conține ancore roșii, utilizați un burghiu de 7/32". Dacă cutia dvs. conține ancore galbene, utilizați un burghiu de 3/16".

3. Trageți ușa deschisă și introduceți firele prin orificiul de cablare al UWP. Consultați Figura 3.

4. Așezați UWP peste ancorele de perete. Introduceți și strângeți șuruburile de montare furnizate cu UWP. Nu strângeți prea tare. Strângeți până când UWP nu se mai mișcă. Închideți ușa. Consultați Figura 4

   Utilizați 3x șuruburi furnizate (nr. 8 1-1/2 pentru ancore roșii și nr. 6 1-1/2 pentru ancore galbene)

Instalarea opțională a plăcii de acoperire

Utilizați placa de acoperire opțională când:

• Montați termostatul pe o cutie de joncțiune electrică
• Sau când trebuie să acoperiți golul de vopsea de la termostatul vechi.

5. Separați adaptorul cutiei de joncțiune de placa de acoperire. Consultați Figura 5.

6. Montați adaptorul cutiei de joncțiune pe perete sau pe o cutie electrică folosind oricare dintre cele opt orificii pentru șuruburi. Introduceți și strângeți șuruburile de montare furnizate cu kitul plăcii de acoperire. Nu strângeți prea tare. Asigurați-vă că placa adaptorului este la nivel. Consultați Figura 6.

7. Atașați UWP agățând-o de cârligul de sus al adaptorului cutiei de joncțiune și apoi fixând partea de jos a UWP în poziție. Consultați Figura 7.

8. Fixați placa de acoperire pe adaptorul cutiei de joncțiune. Consultați Figura 8.


Cablarea UWP

Apăsați pe cleme pentru a introduce firele în orificiile interioare ale terminalelor corespunzătoare de pe UWP (un fir per terminal) până când sunt fixate bine în poziție. Trageți ușor de fire pentru a verifica dacă sunt bine fixate. Dacă trebuie să eliberați din nou firele, apăsați pe clemele terminalelor de pe lateralele UWP.
Această cablare este doar un exemplu, a dvs. poate varia.

Denumirile terminalelor

Sisteme convenționale		Sisteme de pompe de căldură
Terminal	Descriere	Terminal	Descriere
S/S	Intrare pentru un senzor interior, exterior cu fir	S/S	Intrare pentru un senzor interior, exterior cu fir
Y	Etapa 1 compresor	Y	Etapa 1 compresor
Y2	Etapa 2 compresor	Y2	Etapa 2 compresor
G	Releu ventilator	G	Releu ventilator
C	Fir comun de 24 V c.a. de la partea secundară a transformatorului de răcire (dacă există 2 transformatoare)	C	Fir comun de 24 V c.a. de la partea secundară a transformatorului de răcire
K*	Conectați-vă la K pe adaptorul firului C	K*	Conectați-vă la K pe adaptorul firului C
U/U**	Releu pentru umidificator, dezumidificator sau ventilator	U/U**	Releu pentru umidificator, dezumidificator sau ventilator
A		L/A	Conectați-vă la monitorul compresorului
W	Etapa 1 de încălzire	O/B	Supapă de comutare pentru căldură pompe
W2	Etapa 2 de încălzire	Aux	Încălzire de rezervă
		E	Încălzire de urgență
R	Transformator de încălzire de 24 V c.a.	R	Transformator de încălzire de 24 V c.a.
Rc	Transformator de răcire de 24 V c.a.	Rc	Transformator de răcire de 24 V c.a.

* Adaptorul firului C THP9045A1098 este utilizat pe sistemele de încălzire/răcire atunci când aveți doar patru fire la termostat și aveți nevoie de un al cincilea fir pentru un fir comun. Utilizați terminalul K în locul terminalelor Y și G de pe sistemele convenționale sau cu pompă de căldură pentru a asigura controlul ventilatorului și al compresorului printr-un singur fir—firul neutilizat devine apoi firul dvs. comun. Consultați instrucțiunile THP9045 pentru mai multe informații.
** Consultați nota despre cablarea terminalelor U de pe pagina următoare.

Setarea clapelor glisante

Setați clapeta glisantă R, consultați Figura 9.

• Utilizați jumper-ul încorporat(clapeta glisantă R) pentru a face diferența între sistemele cu unul sau două transformatoare.
• Dacă există un singur fir R și este conectat la terminalul R, Rc sau RH de pe termostatul vechi, setați clapeta glisantă în poziția sus (1 fir).
• Dacă există un fir conectat la terminalul R și un fir conectat la terminalul Rc, setați clapeta glisantă în poziția jos (2 fire).

Setați clapeta glisantă U, consultați Figura 10.

• Utilizați jumper-ul încorporat (clapeta glisantă U) pentru dispozitivul IAQ.
• Când clapeta glisantă U este în poziția jos (2 fire), contactele U sunt un set de contacte uscate.
• Dacă dispozitivul dvs. IAQ este alimentat de transformatorul de răcire, mutați clapeta glisantă U în poziția sus (1 fir). Când se face acest lucru, terminalul U inferior este conectat intern la terminalul Rc. În această aplicație, ați conecta un fir de la dispozitivul dvs. IAQ la terminalul U superior și celălalt la partea comună a transformatorului de răcire. Setarea cu 1 fir este cel mai frecvent utilizată atunci când se utilizează o clapă de aer proaspăt pentru ventilație sau se utilizează ventilatorul cu viteză redusă pentru dezumidificare.
• Consultați exemple de cablare pe pagina următoare.

Umidificator, dezumidificator sau ventilator pentru întreaga casă
Utilizarea clapetei glisante U

11. Cablare la umidificator, dezumidificator sau ventilator cu transformator încorporat.

12. Cablare la clapeta de aer proaspăt alimentată de transformatorul cuptorului.

13. Cablare la umidificator, ventilator sau clapă alimentată de transformator extern

14. Cablare la terminalul ventilatorului cu viteză redusă de pe HVAC pentru dezumidificare


Cablare

NOTE:

1. Utilizați un cablu de termostat de calibru 18-22. Nu este necesar un cablu ecranat.
2. Setați R Slider Tab de pe UWP în poziția sus (1 fir) pentru sistemele cu 1 transformator sau în poziția jos (2 fire) pentru sistemele cu 2 transformatoare. Consultați „Setarea Slider Tabs”.
3. Setați U Slider Tab așa cum se arată în diagrame.

Sisteme convenționale

Sistem 1H/1C (1 transformator)
R Alimentare
Rc [R+Rc unit prin Slider Tab]
Y Contactor compresor
C* 24VAC comun
W Releu de încălzire
G Releu ventilator

Sistem 1H/1C (2 transformatoare)
R Alimentare (transformator de încălzire)
Rc Alimentare (transformator de răcire)
Y Contactor compresor
C* 24 VAC comun de la transformatorul de răcire
W Releu de încălzire
G Releu ventilator

Sistem 2H/2C (1 transformator)
R Alimentare
Rc [R+Rc unit prin Slider Tab]
Y Contactor compresor (etapa 1)
C* 24VAC comun
W Releu de încălzire (etapa 1)
G Releu ventilator
W2 Releu de încălzire (etapa 2)
Y2 Contactor compresor (etapa 2)

Sistem numai de încălzire cu ventilator
R Alimentare
Rc [R+Rc unit prin Slider Tab]
C* 24VAC comun
W Releu de încălzire
G Releu ventilator

Sistem numai de răcire cu ventilator
R Alimentare
Rc [R+Rc unit prin Slider Tab]
Y Contactor compresor
C* 24VAC comun
G Releu ventilator

Panou releu de apă caldă
R Alimentare
Rc [R+Rc unit prin Slider Tab]
W Releu de încălzire
C* 24VAC comun
NOTĂ: Dacă panoul nu furnizează 24 volți AC la R și C, setați cursorul în poziția jos și conectați un transformator separat la Rc și C.
* Acest termostat necesită un fir C. Dacă nu este disponibil un fir C și sistemul utilizează Y și G, utilizați adaptorul pentru fir C accesoriu THP9045A1098.

Supapă de zonă cu deschidere electrică
R Alimentare de la transformator
Rc [R+Rc unit prin Slider Tab]
W Supapă
C* 24VAC comun

Supapă de zonă seria 20
(deschidere electrică și închidere electrică)
R Alimentare de la transformator
Rc [R+Rc unit prin Slider Tab]
W Supapă de deschidere electrică (de obicei B)
Y Supapă de închidere electrică (de obicei W)
C* 24VAC comun
NOTĂ: Dacă supapa utilizează Y pentru închiderea electrică, termostatul trebuie configurat pentru un sistem de încălzire radiantă fără răcire.

Sisteme de pompe de căldură
Sistem de pompă de căldură 1H/1C
R Alimentare
Rc [R+Rc unit prin Slider Tab]
Y Contactor compresor
C* 24VAC comun
O/B Supapă de comutare
G Releu ventilator

Sistem de pompă de căldură 2H/1C
R Alimentare
Rc [R+Rc unit prin Slider Tab]
Y Contactor compresor
C* 24VAC comun
O/B Supapă de comutare
G Releu ventilator
Aux Încălzire auxiliară**
E Releu de încălzire de urgență**
L Intrare defecțiune pompă de căldură

Sistem de pompă de căldură 2H/2C
R Alimentare
Rc [R+Rc unit prin Slider Tab]
Y Contactor compresor (etapa 1)
C* 24VAC comun
O/B Supapă de comutare
G Releu ventilator
Y2 Contactor compresor (etapa 2)
L Intrare defecțiune pompă de căldură

Sistem de pompă de căldură 3H/2C
R Alimentare
Rc [R+Rc unit prin Slider Tab]
Y Contactor compresor (etapa 1)
C* 24VAC comun
O/B Supapă de comutare
G Releu ventilator
Aux Încălzire auxiliară**
E Releu de încălzire de urgență**
Y2 Contactor compresor (etapa 2)
L Intrare defecțiune pompă de căldură
NOTĂ: NU utilizați W pentru aplicații de pompe de căldură. Încălzirea auxiliară trebuie conectată la AUX sau E.
* Acest termostat necesită un fir C. Dacă nu este disponibil un fir C și sistemul utilizează Y și G, utilizați adaptorul pentru fir C accesoriu THP9045A1098.
** Dacă nu aveți fire separate pentru terminalele Aux și E, conectați firul la terminalul Aux.

Montarea termostatului

1. Împingeți firul în exces înapoi în deschiderea din perete.
2. Închideți ușa UWP. Ar trebui să rămână închisă fără a se umfla.
3. Aliniați UWP-ul cu termostatul și împingeți ușor până când termostatul se fixează în poziție.

Notă: Dacă ați utilizat placa de acoperire opțională prezentată, scoateți inelul de finisare gri de pe termostat înainte de pasul 3. Apoi aliniați termostatul cu placa de acoperire și împingeți ușor până când termostatul se fixează în poziție.
Notă: Dacă este necesar, trageți ușor pentru a scoate termostatul din UWP

Configurarea instalatorului

Ecranul vă va ghida prin configurarea echipamentului, conectarea la senzori wireless și conectarea la Wi-Fi.
Pasul final din configurare este un loc în care puteți introduce numele companiei dvs. și informațiile de contact, precum și numărul dvs. Contractor PRO™.
Acele informații de contact vor fi afișate cu mesaje de alertă sau de memento pentru a vă menține conectat la clientul dvs.
Introduceți numărul de cont Contractor PRO™ al companiei dvs. pentru a participa la promoții periodice. Câștigați stimulente, cum ar fi puncte bonus pentru fiecare termostat inteligent T10 Pro pe care îl instalați în timpul perioadelor promoționale eligibile. Numărul dvs. de cont este un număr din 8 cifre care include un zero inițial (exemplu 01234567).
Pentru întrebări despre acest bonus sau despre calitatea de membru în programul de loialitate Contractor PRO™, contactați-ne la 1-800-919-4835 sau contractorpro@resideo.com.

Instalarea senzorului

(Pachet de 2 senzori wireless opțional C7189R2002-2 vândut separat. Maximum 20 de senzori per termostat)

1. Scoateți capacul alb de pe baza gri și introduceți (2) baterii alcaline AAA în senzor.

2. Deschideți meniul.
3. Apăsați pe "Devices & Sensors."
4. Apăsați pe "Add."
5. Urmați instrucțiunile de pe ecran.

6. Fixați senzorul pe placa de perete.
7. Aplicați banda de comandă inclusă pe placa de perete_WALL. Apoi lipiți senzorul de perete. Nivelați senzorul pentru aspect. (Consultați instrucțiunile senzorului pentru plasarea corectă.)


Configurarea Apple^® HomeKit™

1. Atingeți pictograma Meniu din partea de jos a ecranului principal T10.
2. Derulați în jos și selectați "Connect HomeKit".
3. Utilizați aplicația Apple Home și selectați "Add Accessory". Scanați codul afișat pe termostat cu telefonul.
4. Urmați instrucțiunile de pe telefon.

Cum să utilizați termostatul

Ecranul se va activa apăsând zona centrală a temperaturii afișate.

Cum să utilizați Prioritatea

Prioritatea creează o temperatură medie în casa dvs. pe baza unor camere specifice. Acest lucru vă permite să acordați prioritate confortului acolo unde doriți.

Cum să găsiți mai multe opțiuni

1. Atingeți butonul meniu.

2. Derulați în sus și în jos pentru mai multe opțiuni.


Opțiunile de meniu includ
Installer Setup

• Tip sistem
• Mementouri de control IAQ (umiditate, dezumidificare, ventilație)

Installer Test

• Porniți echipamentul de încălzire, răcire sau IAQ

Devices & Sensors

• Vizualizați, adăugați sau eliminați senzori de interior RedLINK
• Identificați senzorii wireless
• Adăugați informații despre dispozitivele senzorilor wireless

Thermostat Information

• Număr MAC ID
• Adresă IP
• Cod de dată
• Număr model
• Data fabricației
• Aplicația Stat
• Versiunea firmware-ului
• Stat app boot #
• Hardware

Dealer Information
Găsirea codului de dată (cod de acces) pentru configurarea instalatorului.
Deschideți pictograma Menu și alegeți Thermostat Information. Notați codul de dată.

Alerte și notificări

1. Punctul roșu de deasupra pictogramei Meniu indică o alertă sau o notificare activă. Atingeți pictograma Menu pentru a vizualiza alertele și notificările active.

2. Atingeți Notifications pentru a deschide acest meniu.

3. Atingeți mesajul de alertă pentru a vedea mai multe informații despre alertă.


Depanare

Ecranul este gol	Verificați întrerupătorul și resetați-l dacă este necesar. Asigurați-vă că întrerupătorul de alimentare de la sistemul de încălzire și răcire este pornit. Asigurați-vă că ușa cuptorului este închisă bine.
Ecranul este greu de citit	Verificați setarea în MENU/ Preferences / Luminozitate inactivă a luminii de fundal sau Luminozitate inactivă a luminii de fundal în modul repaus
Sistemul de încălzire sau răcire nu răspunde	Atingeți MENU pentru a accesa modul sistem. Setați pe încălzire. Asigurați-vă că valoarea de referință a căldurii este peste temperatura camerei. Atingeți MENU pentru a accesa modul sistem. Setați pe răcire. Asigurați-vă că valoarea de referință a răcirii este sub temperatura camerei. Verificați întrerupătorul și resetați-l dacă este necesar. Asigurați-vă că întrerupătorul de alimentare de la sistemul de încălzire și răcire este pornit. Asigurați-vă că ușa cuptorului este închisă bine.
Setările de temperatură nu se modifică	Asigurați-vă că temperaturile de încălzire și răcire sunt setate la intervale acceptabile: Încălzire: 40°F la 90°F (4,5°C la 32,0°C) Răcire: 50°F la 99°F (10,0°C la 37,0°C)
"Cool On" sau "Heat On" clipește	Funcția de protecție a compresorului este activată. Așteptați 5 minute pentru ca sistemul să repornească în siguranță, fără a deteriora compresorul.
Căldura auxiliară funcționează în timpul răcirii	Pentru sistemele cu pompă de căldură, verificați dacă nu există un fir atașat la W pe sistemele UWP. Consultați "Sisteme cu pompe de căldură".
Răcirea funcționează cu o solicitare de căldură	Pentru sistemele cu pompă de căldură, verificați dacă nu există un fir atașat la W pe sistemele UWP. Consultați "Sisteme cu pompe de căldură".
Încălzirea funcționează cu răcirea	Verificați dacă nu există un fir atașat la W pentru sistemele cu pompă de căldură. Consultați "Cablare".
Senzorul nu se va conecta	Apăsați și mențineți apăsat Connect (Conectare) pe senzorul fără fir timp de 15 secunde. LED-ul va deveni chihlimbar. Reveniți la meniul termostatului și apăsați Menu > Devices and Sensors (Meniu > Dispozitive și senzori). Urmați instrucțiunile de pe ecran pentru a adăuga senzorul.

Specificații

Intervale de temperatură
Încălzire: 40°F la 90°F (4,5°C la 32,0°C)
Răcire: 50°F la 99°F (10,0°C la 37,0°C)

Temperatura ambiantă de funcționare
32°F la 120°F (0°C la 48,9°C)

Temperatura de transport
-20°F la 120°F (-28,9°C la 48,9°C)

Umiditate relativă de funcționare
5% până la 90% (fără condensare)

Interval de setare a umidității
10% până la 60% RH.

Interval de setare a dezumidificării
25% până la 80% RH.

Valori nominale electrice

Terminal	Tensiune (50/60Hz)	Curent de funcționare
W Încălzire	20-30 Vac	0,02-1,0 A
(Powerpile)	750 mV DC	100 mA DC
W2 (Aux) Încălzire	20-30 Vac	0,02-1,0 A
E Încălzire de urgență	20-30 Vac	0,02-0,5 A
Y Compresor Etapa 1	20-30 Vac	0,02-1,0 A
Y2 Compresor Etapa 2	20-30 Vac	0,02-1,0 A
G Ventilator	20-30 Vac	0,02-0,5 A
O/B Schimbare	20-30 Vac	0,02-0,5 A
L/A Intrare	20-30 Vac	0,02-0,5 A
U	20-30 Vac	0,02-0,5 A

Consum de energie 3 VA

Dimensiuni fizice în inci (mm) (Î x L x A)
T10 PRO Smart Thermostat:
4.9" x 3.7" x 0.93" (125.4 x 94.1 x 23.68)
Sistem de montare UWP (inclus):
2-9/32" x 2-13/64" x 2-43/64" (58 x 56 x 10)
Placă de acoperire – (THX321WFS2001W):
5-11/64" x 5-1/2" x 11/16" (131 x 140 x 17.5)
Placă de acoperire – (THX321WF2003W):
6-7/64" x 6-7/64" x 9/32" (155 x 155 x 7)
Senzor wireless de interior C7189R2002 - comandat separat
2.6" X 2.6" X.77" (66.25 x 66.25 x 19.7)

PERICOL ELECTRIC
Poate provoca șocuri electrice sau deteriorarea echipamentului. Deconectați alimentarea înainte de a începe instalarea.

PERICOL DE DETERIORARE A ECHIPAMENTULUI
Protecția compresorului este ocolită în timpul testării. Pentru a preveni deteriorarea echipamentului, evitați ciclarea rapidă a compresorului.

AVIZ MERCUR
Dacă acest produs înlocuiește un control care conține mercur într-un tub sigilat, nu aruncați controlul vechi la gunoi. Contactați autoritatea locală de gestionare a deșeurilor pentru instrucțiuni privind reciclarea și eliminarea corectă.

AVIZ PRIVIND DEȘEURILE ELECTRONICE
Produsul nu trebuie aruncat împreună cu alte deșeuri menajere. Verificați dacă există centre de colectare autorizate sau reciclatori autorizați în apropiere. Eliminarea corectă a echipamentelor scoase din uz va ajuta la prevenirea potențialelor consecințe negative asupra mediului și a sănătății umane.
Utilizarea insignei Works with Apple înseamnă că un accesoriu a fost proiectat să funcționeze special cu tehnologia identificată în insignă și a fost certificat de dezvoltator pentru a îndeplini standardele de performanță Apple. Apple nu este responsabilă pentru funcționarea acestui dispozitiv sau pentru conformitatea acestuia cu standardele de siguranță și reglementare.

Referințe

• Honeywell Home | Smart Home Comfort & Automation

Descărcați manualul

Aici puteți descărca versiunea completă pdf a manualului, aceasta poate conține instrucțiuni suplimentare de siguranță, informații despre garanție, reguli FCC etc.

Descărcați Manualul Honeywell Home T10 Pro, THX321WFS2001W, THX321WF2003W

Limbi disponibile
