Honeywell Home T10 Pro, THX321WFS2001W, THX321WF2003W Handleiding

Introductie

Inbegrepen in de verpakking:

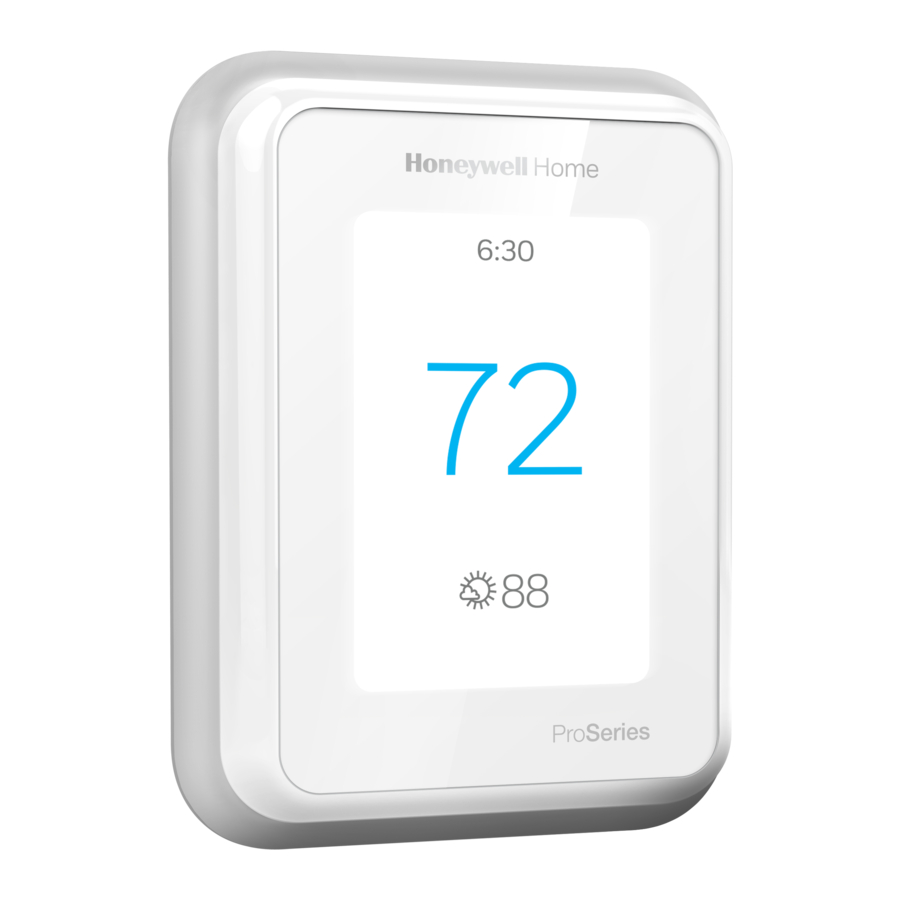

• T10 Pro slimme thermostaat
• UWP™-montagesysteem
• Standaard installatieadapter (J-box adapter)
• Decoratieve afdekplaat
• Schroeven en pluggen
• Thermostaatdocumentatie

Zoek naar lokale kortingen. Honeywell Home thermostaten werken samen met energieprogramma's om u te belonen voor het helpen besparen van energie.
HoneywellHome.com/Rebates

Compatibiliteit

• Compatibel met de meeste verwarmings-, koelings- en warmtepompsystemen
• Vereist: 24 VAC-voeding ("C"-draad)
• Werkt niet met elektrische plintverwarming (120-240V)
• Werkt niet met millivoltsystemen
• Android of iOS smartphone of tablet

Klantenservice

WEB honeywellhome.com

TELEFOON 1-800-633-3991

Installatie van het UWP-montagesysteem

1. Open de verpakking om de UWP te vinden. Zie Afbeelding 1.

2. Plaats de UWP op de muur. Stel waterpas en markeer de positie van de gaten. Zie Afbeelding 2. Boor gaten op de gemarkeerde posities en tik vervolgens de meegeleverde muurpluggen voorzichtig met een hamer in de muur. ‒ Als uw doos rode pluggen bevat, gebruik dan een boor van 7/32". Als uw doos gele pluggen bevat, gebruik dan een boor van 3/16".

3. Trek de deur open en steek de draden door het bedradingsgat van de UWP. Zie Afbeelding 3.

4. Plaats de UWP over de muurpluggen. Steek de bij de UWP meegeleverde montageschroeven erin en draai ze vast. Draai ze niet te strak aan. Draai ze aan totdat de UWP niet meer beweegt. Sluit de deur. Zie Afbeelding 4

   Gebruik 3x meegeleverde schroeven (#8 1-1/2 voor rode pluggen en #6 1-1/2 voor gele pluggen)

Optionele installatie van de afdekplaat

Gebruik de optionele afdekplaat wanneer:

• De thermostaat op een elektriciteitsdoos wordt gemonteerd
• Of wanneer u een verfplek van de oude thermostaat moet bedekken.

5. Scheid de aansluitdoosadapter van de afdekplaat. Zie Afbeelding 5.

6. Monteer de aansluitdoosadapter aan de muur of een elektriciteitsdoos met behulp van een van de acht schroefgaten. Steek de bij de afdekplaatset meegeleverde montageschroeven erin en draai ze vast. Draai ze niet te strak aan. Zorg ervoor dat de adapterplaat waterpas is. Zie Afbeelding 6.

7. Bevestig de UWP door deze aan de bovenste haak van de aansluitdoosadapter te hangen en vervolgens de onderkant van de UWP op zijn plaats te klikken. Zie Afbeelding 7.

8. Klik de afdekplaat op de aansluitdoosadapter. Zie Afbeelding 8.


UWP bedrading

Druk op de lipjes om de draden in de binnenste gaten van de bijbehorende aansluitingen op de UWP te steken (één draad per aansluiting) totdat ze stevig vastzitten. Trek voorzichtig aan de draden om te controleren of ze goed vastzitten. Als u de draden weer wilt losmaken, drukt u de aansluitlipjes aan de zijkanten van de UWP omlaag.
Deze bedrading is slechts een voorbeeld, de uwe kan afwijken.

Aansluitingaanduidingen

Conventionele systemen		Warmtepompsystemen
Aansluiting	Beschrijving	Aansluiting	Beschrijving
S/S	Ingang voor een bedrade binnen-, buitensensor	S/S	Ingang voor een bedrade binnen-, buitensensor
Y	Compressor niveau 1	Y	Compressor niveau 1
Y2	Compressor niveau 2	Y2	Compressor niveau 2
G	Ventilatorrelais	G	Ventilatorrelais
C	24VAC gemeenschappelijke draad van de secundaire zijde van de koeltransformator (indien 2 transformatoren)	C	24VAC gemeenschappelijke draad van de secundaire zijde van de koeltransformator
K*	Aansluiten op K op C-draadadapter	K*	Aansluiten op K op C-draadadapter
U/U**	Relais voor luchtbevochtiger, luchtontvochtiger of ventilator	U/U**	Relais voor luchtbevochtiger, luchtontvochtiger of ventilator
A		L/A	Aansluiten op compressorbewaking
W	Verwarming niveau 1	O/B	Omschakelventiel voor warmte pompen
W2	Verwarming niveau 2	Aux	Back-upverwarming
		E	Noodverwarming
R	24 VAC verwarmingstransformator	R	24 VAC verwarmingstransformator
Rc	24 VAC koelingstransformator	Rc	24 VAC koelingstransformator

* De THP9045A1098 C-draadadapter wordt gebruikt op verwarmings-/koelsystemen wanneer u slechts vier draden bij de thermostaat heeft en u een vijfde draad nodig heeft voor een gemeenschappelijke draad. Gebruik de K-aansluiting in plaats van de Y- en G-aansluitingen op conventionele of warmtepompsystemen om de ventilator en de compressor via een enkele draad aan te sturen—de ongebruikte draad wordt dan uw gemeenschappelijke draad. Zie de THP9045-instructies voor meer informatie.
** Zie de opmerking over het bedraden van U-aansluitingen op de volgende pagina.

Schuifjes instellen

Stel de R-schuif in, zie Afbeelding 9.

• Gebruik de ingebouwde jumper (R-schuif) om onderscheid te maken tussen één of twee transformatorsystemen.
• Als er maar één R-draad is en deze is aangesloten op de R-, Rc- of RH-aansluiting op de oude thermostaat, zet u de schuif in de bovenste positie (1 draad).
• Als er één draad is aangesloten op de R-aansluiting en één draad is aangesloten op de Rc-aansluiting, zet u de schuif in de onderste positie (2 draden).

Stel de U-schuif in, zie Afbeelding 10.

• Gebruik de ingebouwde jumper (U-schuif) voor het IAQ-apparaat.
• Wanneer de U-schuif in de onderste positie staat (2 draden) zijn de U-contacten een droge set contacten.
• Als uw IAQ-apparaat wordt gevoed door de koeltransformator, verplaatst u de U-schuif naar de bovenste positie (1 draad). Wanneer dit is gedaan, wordt de onderste U-aansluiting intern overbrugd naar de Rc-aansluiting. In deze toepassing sluit u één draad van uw IAQ-apparaat aan op de bovenste U-aansluiting en de andere op de gemeenschappelijke zijde van de koeltransformator. De 1-draadsinstelling wordt het meest gebruikt bij het gebruik van een verse luchtklep voor ventilatie of het gebruik van een lage ventilatorsnelheid voor ontvochtiging.
• Zie de bedradingsvoorbeelden op de volgende pagina.

Luchtbevochtiger, luchtontvochtiger of ventilator voor het hele huis
U-schuif gebruiken

11. Aangesloten op een luchtbevochtiger, luchtontvochtiger of ventilator met ingebouwde transformator.

12. Aangesloten op een verse luchtklep die wordt aangedreven door een fornuistransformator.

13. Aangesloten op een luchtbevochtiger, ventilator of klep die wordt aangedreven door een externe transformator

14. Aangesloten op een lage ventilatorsnelheidaansluiting op HVAC voor ontvochtiging


Bedrading

OPMERKINGEN:

1. Gebruik thermostaatdraad van 18 tot 22 gauge. Afgeschermde kabel is niet vereist.
2. Zet de R-schuifknop op de UWP in de bovenste positie (1 draad) voor systemen met 1 transformator of in de onderste positie (2 draden) voor systemen met 2 transformatoren. Zie "Schuifknoppen instellen".
3. Zet de U-schuifknop zoals weergegeven in de diagrammen.

Conventionele systemen

1H/1C-systeem (1 transformator)
R Voeding
Rc [R+Rc verbonden door schuifknop]
Y Compressorcontactor
C* 24VAC common
W Verwarmingsrelais
G Ventilatorrelais

1H/1C-systeem (2 transformatoren)
R Voeding (verwarmingstransformator)
Rc Voeding (koelingstransformator)
Y Compressorcontactor
C* 24 VAC common van koelingstransformator
W Verwarmingsrelais
G Ventilatorrelais

2H/2C-systeem (1 transformator)
R Voeding
Rc [R+Rc verbonden door schuifknop]
Y Compressorcontactor (trap 1)
C* 24VAC common
W Verwarmingsrelais (trap 1)
G Ventilatorrelais
W2 Verwarmingsrelais (trap 2)
Y2 Compressorcontactor (trap 2)

Alleen-verwarmingssysteem met ventilator
R Voeding
Rc [R+Rc verbonden door schuifknop]
C* 24VAC common
W Verwarmingsrelais
G Ventilatorrelais

Alleen-koelingssysteem met ventilator
R Voeding
Rc [R+Rc verbonden door schuifknop]
Y Compressorcontactor
C* 24VAC common
G Ventilatorrelais

Relaispaneel voor warm water
R Voeding
Rc [R+Rc verbonden door schuifknop]
W Verwarmingsrelais
C* 24VAC common
OPMERKING: Als het paneel geen 24 volt AC levert op R en C, zet u de schuifknop in de onderste positie en sluit u een afzonderlijke transformator aan op Rc en C.
* Deze thermostaat vereist een C-draad. Als er geen C-draad beschikbaar is en het systeem Y en G gebruikt, gebruikt u C-draadadapteraccessoire THP9045A1098.

Stroom open Zoneklep
R Voeding van transformator
Rc [R+Rc verbonden door schuifknop]
W Klep
C* 24VAC common

Zoneklep serie 20
(stroom open en stroom gesloten)
R Voeding van transformator
Rc [R+Rc verbonden door schuifknop]
W Stroom open klep (meestal B)
Y Stroom gesloten klep (meestal W)
C* 24VAC common
OPMERKING: Als de klep Y gebruikt voor stroom gesloten, moet de thermostaat worden geconfigureerd voor een stralingswarmtesysteem zonder koeling.

Warmtepompsystemen
1H/1C-warmtepompsysteem
R Voeding
Rc [R+Rc verbonden door schuifknop]
Y Compressorcontactor
C* 24VAC common
O/B Wisselklep
G Ventilatorrelais

2H/1C-warmtepompsysteem
R Voeding
Rc [R+Rc verbonden door schuifknop]
Y Compressorcontactor
C* 24VAC common
O/B Wisselklep
G Ventilatorrelais
Aux Hulpverwarming**
E Noodverwarmingsrelais**
L Storingingang warmtepomp

2H/2C-warmtepompsysteem
R Voeding
Rc [R+Rc verbonden door schuifknop]
Y Compressorcontactor (trap 1)
C* 24VAC common
O/B Wisselklep
G Ventilatorrelais
Y2 Compressorcontactor (trap 2)
L Storingingang warmtepomp

3H/2C-warmtepompsysteem
R Voeding
Rc [R+Rc verbonden door schuifknop]
Y Compressorcontactor (trap 1)
C* 24VAC common
O/B Wisselklep
G Ventilatorrelais
Aux Hulpverwarming**
E Noodverwarmingsrelais**
Y2 Compressorcontactor (trap 2)
L Storingingang warmtepomp
OPMERKING: Gebruik W NIET voor warmtepomptoepassingen. Hulpverwarming moet worden aangesloten op AUX of E.
* Deze thermostaat vereist een C-draad. Als er geen C-draad beschikbaar is en het systeem Y en G gebruikt, gebruikt u C-draadadapteraccessoire THP9045A1098.
** Als u geen afzonderlijke draden hebt voor de Aux- en E-aansluitingen, sluit u de draad aan op de Aux-aansluiting.

Thermostaat monteren

1. Duw overtollige draad terug in de opening in de muur.
2. Sluit de UWP-deur. Deze moet gesloten blijven zonder uit te puilen.
3. Lijn de UWP uit met de thermostaat en duw voorzichtig totdat de thermostaat op zijn plaats klikt.

Opmerking: Als u de weergegeven optionele afdekplaat hebt gebruikt, verwijdert u de grijze sierring van de thermostaat vóór stap 3. Lijn vervolgens de thermostaat uit met de afdekplaat en duw voorzichtig totdat de thermostaat op zijn plaats klikt.
Opmerking: Trek indien nodig voorzichtig om de thermostaat van de UWP te verwijderen

Installatie-instellingen

Het display leidt u door de apparatuurinstellingen, het verbinden met draadloze sensoren en het verbinden met Wi-Fi.
De laatste stap in de installatie is een plek waar u uw bedrijfsnaam en contactgegevens kunt invoeren, evenals uw Contractor PRO™-nummer.
Die contactgegevens worden weergegeven bij waarschuwingen of herinneringsberichten om u in contact te houden met uw klant.
Voer het Contractor PRO™-accountnummer van uw bedrijf in om deel te nemen aan periodieke promoties. Verdien incentives, zoals bonuspunten voor elke T10 Pro Smart-thermostaat die u installeert tijdens in aanmerking komende promotieperioden. Uw accountnummer is een 8-cijferig nummer dat begint met een nul (voorbeeld 01234567).
Neem voor vragen over deze bonus of het lidmaatschap van het Contractor PRO™-loyaliteitsprogramma contact met ons op via 1-800-919-4835 of contractorpro@resideo.com.

Sensorinstallatie

(Optioneel C7189R2002-2 draadloze sensor 2-pack afzonderlijk verkrijgbaar. Maximaal 20 sensoren per thermostaat)

1. Verwijder de witte afdekking van de grijze basis en plaats (2) AAA-alkalinebatterijen in de sensor.

2. Open het menu.
3. Tik op "Devices & Sensors."
4. Tik op "Add."
5. Volg de instructies op het scherm.

6. Klik de sensor op de muurplaat.
7. Bevestig de meegeleverde commandostrip aan de_WALL muurplaat. Bevestig vervolgens de sensor aan de muur. Sensor waterpas zetten voor het uiterlijk. (Zie de sensorinstructies voor de juiste plaatsing.)


Apple^® HomeKit™ Setup

1. Raak het Menu-pictogram onder aan het T10-startscherm aan.
2. Scrol omlaag en selecteer "Connect HomeKit".
3. Gebruik de Apple Home-app en selecteer "Add Accessory". Scan de code die op uw thermostaat wordt weergegeven met uw telefoon.
4. Volg de instructies op uw telefoon.

Uw thermostaat gebruiken

Het scherm wordt geactiveerd door op het middelste gedeelte van de weergegeven temperatuur te drukken.

Prioriteit gebruiken

Prioriteit creëert een gemiddelde temperatuur in uw huis op basis van specifieke kamers. Hierdoor kunt u prioriteit geven aan comfort waar u het wilt.

Meer opties vinden

1. Raak de menuknop aan.

2. Scrol omhoog en omlaag voor meer opties.


Menu-opties omvatten
Installatie-instellingen

• Systeemtype
• IAQ-bediening (bevochtiging, ontvochtiging, ventilatie) herinneringen

Installatietest

• Verwarming, koeling of IAQ-apparatuur inschakelen

Apparaten en sensoren

• RedLINK-binnensensoren bekijken, toevoegen of verwijderen
• Draadloze sensoren identificeren
• Draadloze sensoren toevoegen Apparaatinformatie

Thermostaatinformatie

• MAC-ID-nummer
• IP-adres
• Datumcode
• Modelnummer
• Bouwdatum
• Stat-app
• Firmwareversie
• Stat-app boot #
• Hardware

Dealerinformatie
Datumcode (wachtwoord) voor installatie-instellingen vinden.
Open het Menu-pictogram en kies Thermostaatinformatie. Noteer de datumcode.

Waarschuwingen en meldingen

1. De rode stip boven het Menu-pictogram geeft een actieve waarschuwing of melding aan. Raak het Menu-pictogram aan om actieve waarschuwingen en meldingen te bekijken.

2. Raak Notifications aan om dit menu te openen.

3. Raak het waarschuwingsbericht aan voor meer informatie over de waarschuwing.


Probleemoplossing

Scherm is leeg	Controleer de stroomonderbreker en reset deze indien nodig. Zorg ervoor dat de aan/uit-schakelaar van het verwarmings- en koelsysteem is ingeschakeld. Zorg ervoor dat de ovendeur goed gesloten is.
Scherm is moeilijk te lezen	Controleer de instelling in MENU/ Preferences / Inactive backlight brightness of Inactive sleep backlight brightness
Verwarmings- of koelsysteem reageert niet	Tik op MENU om naar de systeemmodus te gaan. Stel in op verwarmen. Zorg ervoor dat de ingestelde temperatuur hoger is dan de kamertemperatuur. Tik op MENU om naar de systeemmodus te gaan. Stel in op koelen. Zorg ervoor dat de ingestelde temperatuur lager is dan de kamertemperatuur. Controleer de stroomonderbreker en reset deze indien nodig. Zorg ervoor dat de aan/uit-schakelaar van het verwarmings- en koelsysteem is ingeschakeld. Zorg ervoor dat de ovendeur goed gesloten is.
Temperatuurinstellingen veranderen niet	Zorg ervoor dat de verwarmings- en koeltemperaturen zijn ingesteld op acceptabele waarden: Verwarmen: 40°F tot 90°F (4,5°C tot 32,0°C) Koelen: 50°F tot 99°F (10,0°C tot 37,0°C)
"Cool On" of "Heat On" knippert	De compressorbeveiliging is ingeschakeld. Wacht 5 minuten totdat het systeem veilig opnieuw is opgestart, zonder schade aan de compressor.
Extra verwarming werkt bij koelen	Controleer bij warmtepompsystemen of er geen draad is aangesloten op W op UWP-systemen. Zie "Warmtepompsystemen".
Koelen werkt bij warmtevraag	Controleer bij warmtepompsystemen of er geen draad is aangesloten op W op UWP-systemen. Zie "Warmtepompsystemen".
Verwarmen werkt bij koelen	Controleer of er geen draad is aangesloten op W voor warmtepompsystemen. Zie "Bedrading".
Sensor maakt geen verbinding	Houd Connect op de draadloze sensor 15 seconden ingedrukt. De LED wordt oranje. Ga terug naar het thermostaatmenu en druk op Menu > Devices and Sensors. Volg de instructies op het scherm om de sensor toe te voegen.

Specificaties

Temperatuurbereiken
Verwarming: 40°F tot 90°F (4,5°C tot 32,0°C)
Koelen: 50°F tot 99°F (10,0°C tot 37,0°C)

Omgevingstemperatuur tijdens gebruik
32°F tot 120°F (0°C tot 48,9°C)

Verzendtemperatuur
-20°F tot 120°F (-28,9°C tot 48,9°C)

Relatieve luchtvochtigheid tijdens gebruik
5% tot 90% (niet-condenserend)

Instelbereik luchtvochtigheid
10% tot 60% RH.

Instelbereik ontvochtiging
25% tot 80% RH.

Elektrische waarden

Aansluiting	Spanning (50/60Hz)	Lopende stroom
W Verwarming	20-30 Vac	0,02-1,0 A
(Powerpile)	750 mV DC	100 mA DC
W2 (Aux) Verwarming	20-30 Vac	0,02-1,0 A
E Noodverwarming	20-30 Vac	0,02-0,5 A
Y Compressor Stage 1	20-30 Vac	0,02-1,0 A
Y2 Compressor Stage 2	20-30 Vac	0,02-1,0 A
G Ventilator	20-30 Vac	0,02-0,5 A
O/B Wisselklep	20-30 Vac	0,02-0,5 A
L/A Ingang	20-30 Vac	0,02-0,5 A
U	20-30 Vac	0,02-0,5 A

Stroomverbruik 3 VA

Fysieke afmetingen in inches (mm) (H x B x D)
T10 PRO Smart Thermostat:
4.9" x 3.7" x 0.93" (125.4 x 94.1 x 23.68)
UWP Mounting System (inbegrepen):
2-9/32" x 2-13/64" x 2-43/64" (58 x 56 x 10)
Afdekplaat – (THX321WFS2001W):
5-11/64" x 5-1/2" x 11/16" (131 x 140 x 17.5)
Afdekplaat – (THX321WF2003W):
6-7/64" x 6-7/64" x 9/32" (155 x 155 x 7)
C7189R2002 draadloze binnensensor - afzonderlijk te bestellen
2.6" X 2.6" X.77" (66.25 x 66.25 x 19.7)

ELEKTRISCH GEVAAR
Kan een elektrische schok of schade aan de apparatuur veroorzaken. Schakel de stroom uit voordat u met de installatie begint.

GEVAAR VOOR APPARATUURSCHADE
De compressorbeveiliging wordt tijdens het testen omzeild. Om schade aan de apparatuur te voorkomen, moet u vermijden de compressor snel te laten schakelen.

KENNISGEVING KWIKSILVER
Als dit product een regelaar vervangt die kwik in een afgesloten buis bevat, gooi de oude regelaar dan niet bij het afval. Neem contact op met uw plaatselijke afvalverwerkingsbedrijf voor instructies over recycling en correcte verwijdering.

KENNISGEVING ELEKTRONISCH AFVAL
Het product mag niet met ander huishoudelijk afval worden afgevoerd. Controleer of er een inzamelpunt of een erkende recycler in de buurt is. De correcte afvoer van afgedankte apparatuur helpt mogelijke negatieve gevolgen voor het milieu en de menselijke gezondheid te voorkomen.
Het gebruik van het Works with Apple-logo betekent dat een accessoire is ontworpen om specifiek te werken met de technologie die in het logo wordt geïdentificeerd en dat de ontwikkelaar heeft gecertificeerd dat het voldoet aan de Apple-prestatienormen. Apple is niet verantwoordelijk voor de werking van dit apparaat of de naleving ervan van veiligheids- en regelgevingsnormen.

Referenties

• Honeywell Home | Smart Home Comfort & Automation

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Honeywell Home T10 Pro, THX321WFS2001W, THX321WF2003W Handleiding

Beschikbare talen
