ORBIS ORBILUX - Instrukcja obsługi wyłącznika zmierzchowego

INSTRUKCJA UŻYTKOWANIA

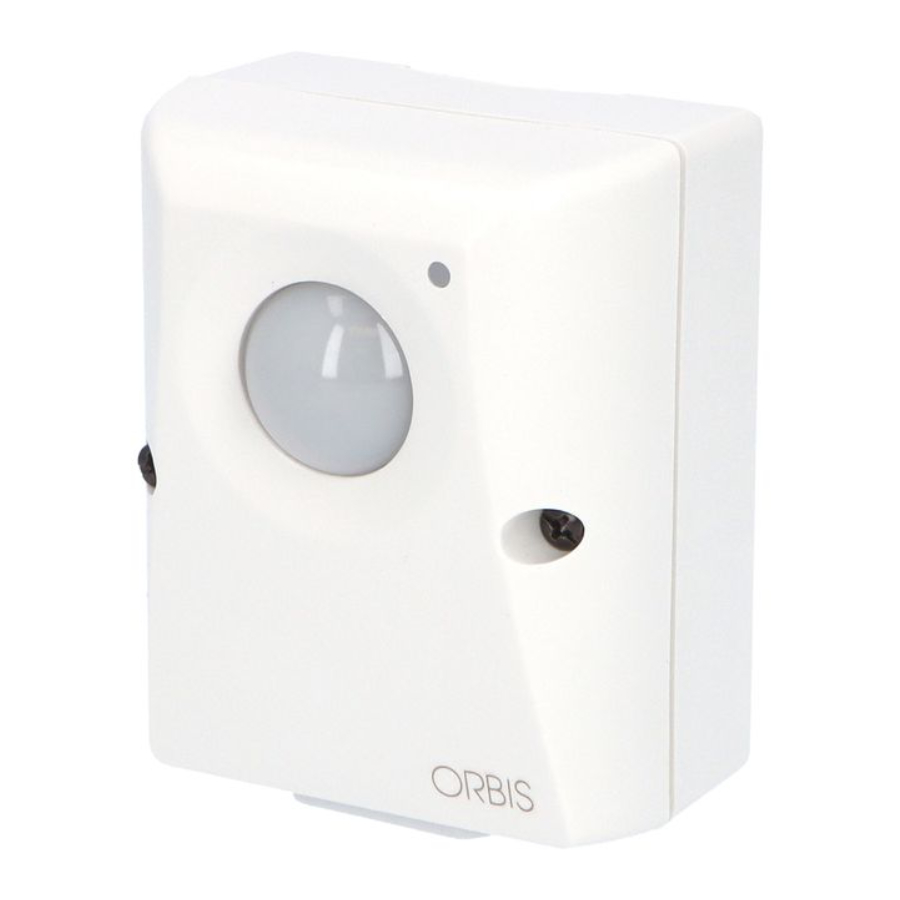

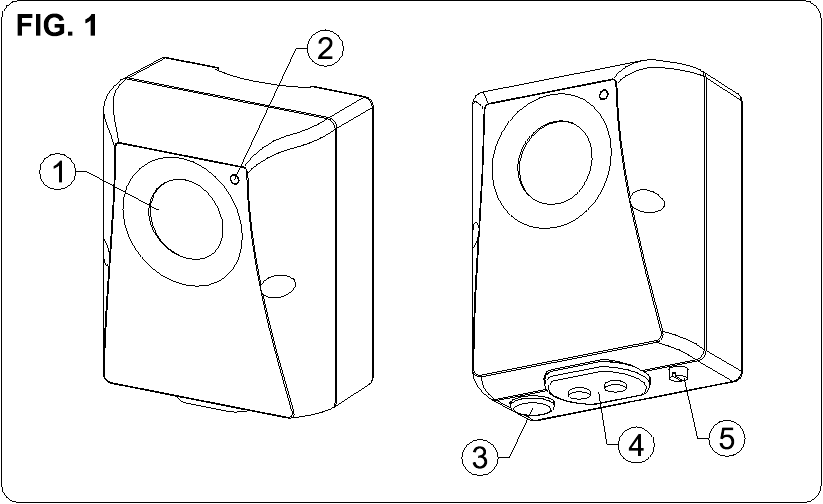

1. Soczewka.
2. Wskaźnik LED.
3. Przycisk testowy "Test button" (przycisk testowy).
4. Dławnica kablowa.
5. Potencjometr regulacji poziomu oświetlenia.

OPIS

Wyłącznik zmierzchowy ORBILUX zapewnia kontrolę instalacji w zależności od poziomu światła otoczenia.

ORBILUX porównuje poziom światła otoczenia z ustawionym poziomem i jeśli jest on niższy od tego poziomu, aktywuje się i dezaktywuje, gdy światło otoczenia osiągnie poziom wyłączenia. Obie operacje uwzględniają czasy opóźnienia.

INSTALACJA

Instalacja i montaż urządzeń elektrycznych powinny być wykonywane przez uprawnionego instalatora.

Urządzenie jest wewnętrznie chronione przed zakłóceniami przez obwód bezpieczeństwa. Jednakże, pewne, szczególnie silne obwody magnetyczne mogą zakłócić jego działanie i dlatego nie należy go instalować w pobliżu obciążeń indukcyjnych, takich jak silniki i transformatory itp.

Jeśli instalacja wymaga obwodu uziemienia, konieczne jest umieszczenie pływającego zacisku odpowiednio odizolowanego wewnątrz urządzenia, aby zagwarantować ciągłość obwodu.

MONTAŻ

Na ścianie, unikając bezpośredniego wystawienia na działanie promieni słonecznych i źródeł światła.

Aby zapewnić ochronę przed wilgocią w instalacjach zewnętrznych lub w miejscach, gdzie może być narażony na kontakt z wodą, przewody połączeniowe muszą przechodzić przez silikonowe przepusty ścienne w dolnej części. Po zamknięciu wyłącznika zmierzchowego, dwie śruby muszą być mocno dokręcone, aby podstawa i pokrywa były prawidłowo połączone.

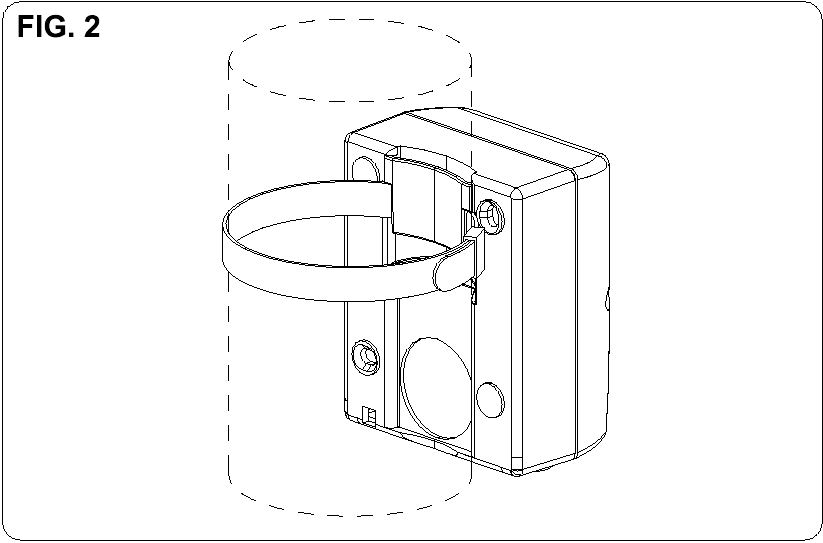

Czujnik jest gotowy do instalacji na słupie oświetleniowym, wsporniku lub innym słupie za pomocą metalowej klamry, jak pokazano na RYS.2. Należy zachować szczególną ostrożność, aby nie umieszczać czujnika w polu działania kontrolowanego światła, ponieważ spowoduje to nieprawidłowe działanie.

TEST DZIAŁANIA

Naciśnij przycisk TEST i niezależnie od ustawionego poziomu oświetlenia, obciążenie zostanie aktywowane na trzydzieści sekund. Jeśli się nie aktywuje, sprawdź połączenie lub stan lampy.

REGULACJA

Gdy poziom światła otoczenia jest taki, jaki jest wymagany do aktywacji wyłącznika zmierzchowego, obróć potencjometr poziomu oświetlenia całkowicie w kierunku przeciwnym do ruchu wskazówek zegara.

Następnie powoli obracaj go zgodnie z ruchem wskazówek zegara, aż włączy się wskaźnik LED. Poziom włączenia jest teraz automatycznie ustawiony, a obciążenie zostanie aktywowane po czasie opóźnienia wynoszącym około trzydziestu sekund.

Celem czasów opóźnienia jest zapobieganie aktywacji/dezaktywacji z powodu nagłych zmian poziomu oświetlenia (błyskawice i reflektory pojazdów itp.).

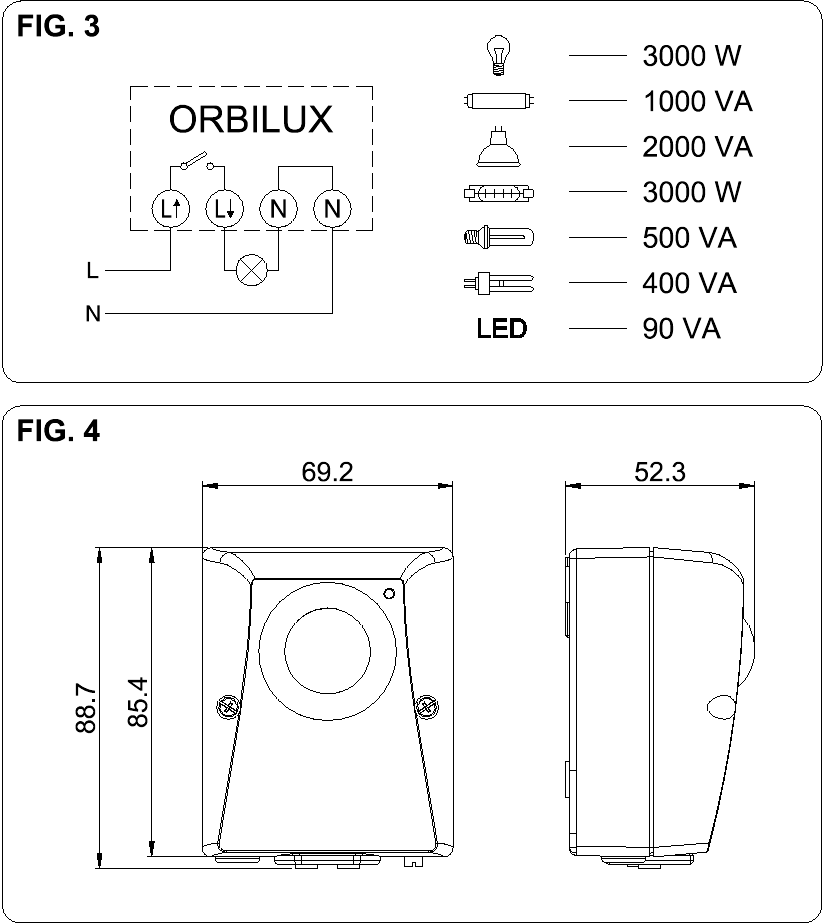

SPECYFIKACJA TECHNICZNA
