ORBIS ORBILUX - Alacakaranlık Anahtarı Kullanım Kılavuzu

İçerikler

1 KULLANIM TALİMATLARI
2 AÇIKLAMA
3 MONTAJ
4 MONTAJ
5 ÇALIŞMA TESTİ
6 AYAR
7 TEKNİK ÖZELLİKLER
8 Referanslar
9 Kılavuzu indir
10 Diğer Dillerde

KULLANIM TALİMATLARI

Lens.
Led göstergesi.
Test butonu.
Kablo rakoru.
Işık seviyesi ayar potansiyometresi.

AÇIKLAMA

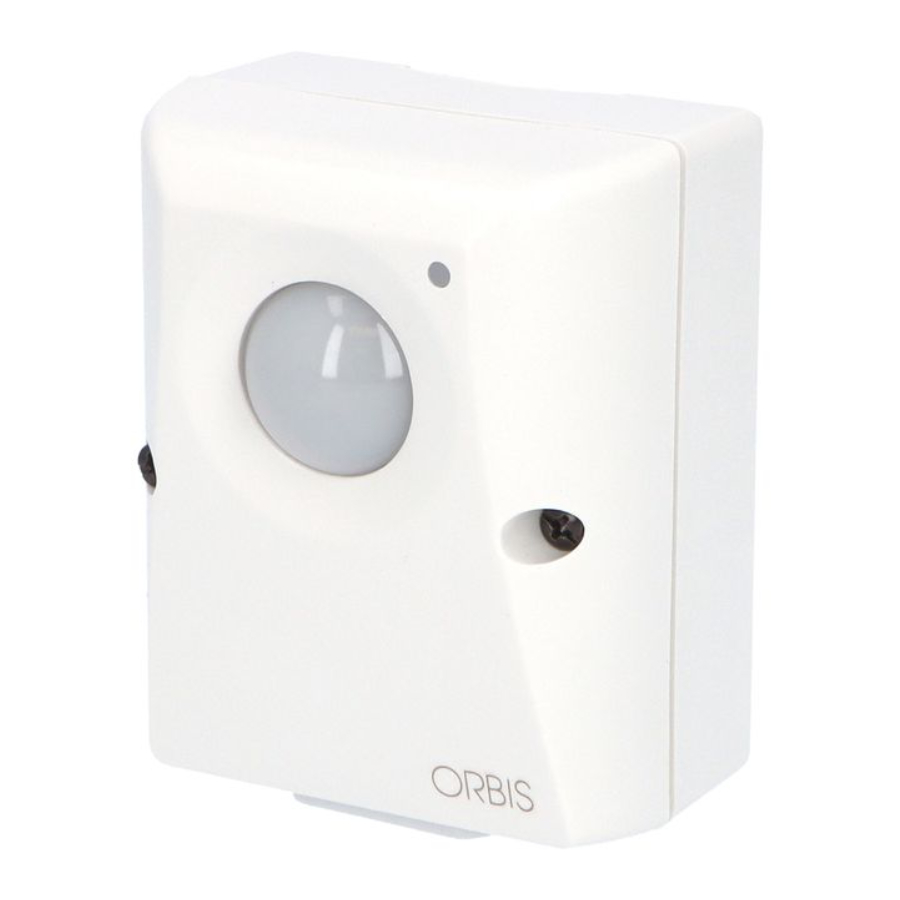

ORBILUX alacakaranlık anahtarı, ortam ışığı seviyelerine bağlı olarak bir kurulumun kontrolünü sağlar.

ORBILUX, ortam ışığı seviyesini ayarlanan seviye ile karşılaştırır ve bu seviyeden düşükse etkinleşir ve ortam ışığı kapanma seviyesine ulaştığında devre dışı kalır. Her iki işlem de gecikme sürelerini içerir.

MONTAJ

Elektrikli cihazların kurulumu ve montajı yetkili bir montajcı tarafından yapılmalıdır.

Ünite, bir güvenlik devresi tarafından parazite karşı dahili olarak korunmaktadır. Ancak, özellikle güçlü manyetik devreler çalışmasını değiştirebilir ve bu nedenle motorlar ve transformatörler vb. gibi endüktif yüklere yakın kurulmamalıdır.

Kurulumun topraklama devresine ihtiyacı varsa, devrenin sürekliliğini garanti etmek için cihazın içine uygun şekilde yalıtılmış yüzer bir terminal yerleştirmek gerekir.

MONTAJ

Güneş ışığına ve aydınlatma kaynaklarına doğrudan maruz kalmaktan kaçınarak bir duvara.

Dış kurulumda veya suya sıçrayabileceği yerlerde nem korumasını sağlamak için, bağlantı kabloları alt bölümdeki silikon duvar burçlarından geçmelidir. Alacakaranlık anahtarı kapatıldığında, taban ve kapağın doğru şekilde birleşmesi için iki vida sıkıca sıkılmalıdır.

Hücre, ŞEKİL 2'de gösterildiği gibi metal bir kelepçe kullanılarak bir lamba direğine, desteğe veya başka bir direğe kuruluma hazırdır. Kontrol edilecek ışığın etki alanına hücreyi yerleştirmemeye özel dikkat gösterilmelidir, aksi takdirde yanlış çalışmaya neden olur.
Montaj

ÇALIŞMA TESTİ

TEST butonuna basın ve hangi ışık seviyesi ayarlanmış olursa olsun, yük otuz saniye boyunca etkinleştirilecektir. Etkinleşmezse, bağlantıyı veya lamba durumunu kontrol edin.

AYAR

Ortam ışığı seviyesi alacakaranlık anahtarını etkinleştirmek için gereken seviyede olduğunda, ışık seviyesi potansiyometresini tamamen saat yönünün tersine çevirin.

Ardından, LED göstergesi yanana kadar yavaşça saat yönünde çevirin. Açma seviyesi şimdi otomatik olarak ayarlanmıştır ve yük yaklaşık otuz saniyelik bir gecikme süresinden sonra etkinleştirilecektir.

Gecikme sürelerinin amacı, ışık seviyesindeki ani değişiklikler (şimşek ve araç farları vb.) nedeniyle etkinleştirme/devre dışı bırakmayı önlemektir.

TEKNİK ÖZELLİKLER

Specs

Güç kaynağı:	230 Vac, 50-60 Hz
Kesme gücü:	µ 16 A 230 Vac cosϕ = 1
Maksimum önerilen yükler:	FIG.3
Kendi tüketimi:	3.4 VA cap. (0.7 W yaklaşık)
Hassasiyet:	5 - 200 Lux.
Kapanma seviyesi (Histerezis):	1.3 x Açma seviyesi.
Açma/Kapama gecikmesi:	Yaklaşık 30 saniye.
Çalışma sıcaklığı:	-25 ºC ila +60 ºC
Koruma türü:	EN 60529'a göre IP 55
Koruma sınıfı:	Doğru kurulum koşullarında EN 60335'e göre II.
