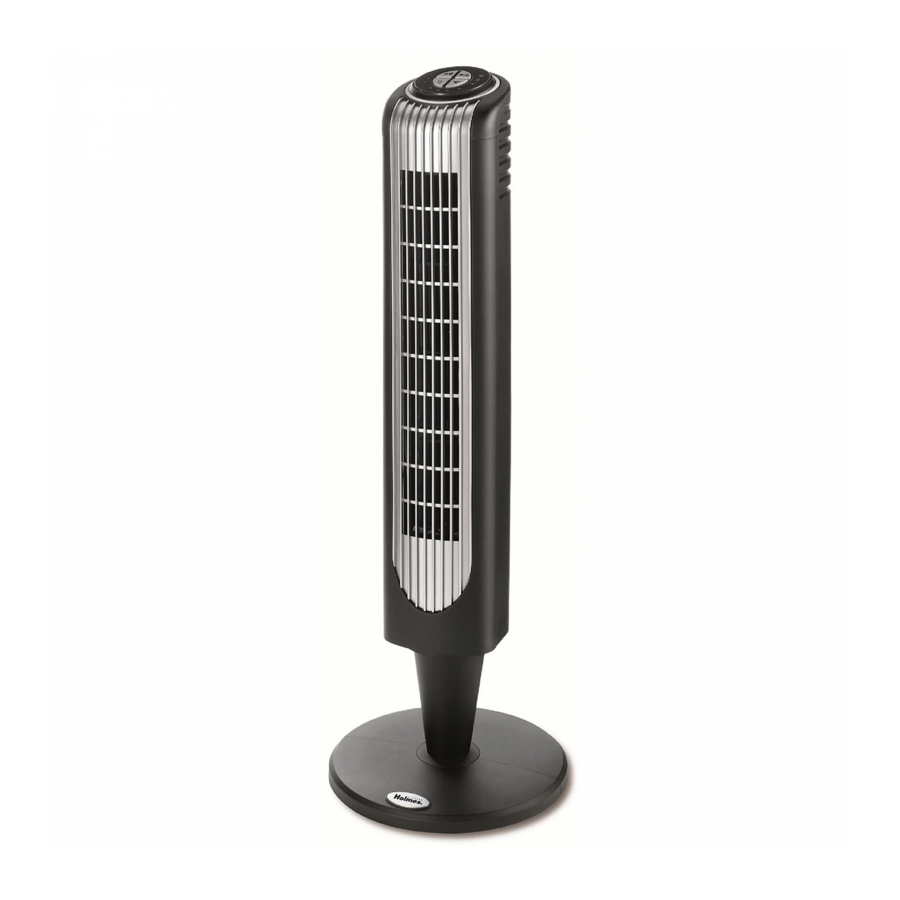

Holmes HT38R, HT38RB2, HTF3610AR - Instrukcja obsługi wentylatora wieżowego z pilotem

FUNKCJE - OBSŁUGA

INSTRUKCJA MONTAŻU

Czas montażu: 10-15 minut.
Wymagane narzędzia: Śrubokręt krzyżakowy.
UWAGA: UPEWNIJ SIĘ, ŻE USUNĄŁEŚ CAŁĄ ZAWARTOŚĆ Z OPAKOWANIA. SPRAWDŹ MATERIAŁY OPAKOWANIOWE POD KĄTEM CZĘŚCI, KTÓRE MOGĄ BYĆ WYMAGANE DO OBSŁUGI WENTYLATORA. ZLOKALIZUJ PONIŻSZE CZĘŚCI Z PUDEŁKA, ABY PRZYGOTOWAĆ SIĘ DO MONTAŻU:

• Obudowa wentylatora
• 2 połówki podstawy
• 2 połówki bazy
• 8 śrub M4x8mm (4 szt. do montażu podstawy i 4 szt. do montażu bazy)
• Zaczep na przewód z 2 śrubami M4x12mm (przymocowany pod bazą wewnątrz pudełka)
• Pilot zdalnego sterowania (umieszczony w plastikowej torbie wewnątrz pudełka)

Wykonaj poniższe kroki, aby zmontować podstawę i bazę wentylatora przed jego uruchomieniem:

1. Aby zmontować podstawę, po prostu zatrzaśnij 2 połówki podstawy razem.

2. Przeciągnij przewód zasilający przez zmontowaną podstawę, upewniając się, że szerszy koniec podstawy jest skierowany w stronę obudowy wentylatora.

3. Wyrównaj oznaczenie "A", znajdujące się na dole wentylatora obudowy, z oznaczeniem "A" na górnym końcu podstawy. Włóż słupek wyrównujący z podstawy do otworu wyrównującego na obudowie wentylatora w celu prawidłowego wyrównania.

4. Użyj 4 śrub (M4x8mm) do przymocowania zmontowanej podstawy do dolnej części obudowy wentylatora. Dokręć śruby śrubokrętem.

5. Zatrzasnij 2 połówki bazy razem, wsuwając słupki jednej połówki bazy w szczeliny drugiej połówki bazy.

6. Przeciągnij przewód zasilający przez środkowy otwór zmontowanej bazy.

7. Wyrównaj oznaczenie "B", znajdujące się w środkowym otworze zmontowanej bazy, z oznaczeniem "B" na dolnym końcu podstawy. Włóż słupek wyrównujący z podstawy do otworu wyrównującego na bazie w celu prawidłowego wyrównania.

8. Użyj 4 śrub (M4x8mm) do przymocowania zmontowanej bazy do podstawy. Dokręć śruby śrubokrętem.

9. Owiń przewód zasilający pod bazą. Poluzuj zaczep na przewód i umieść przewód wewnątrz zaczepu. Przymocuj zaczep na przewód do spodu bazy za pomocą 2 dostarczonych śrub (M4x12mm).

10. Obróć wentylator prawą stroną do góry i umieść go na suchej i równej powierzchni przed uruchomieniem.

INSTRUKCJA OBSŁUGI

1. Ustawienia mocy/prędkości /
   Naciśnij / = Włącz, I, II, III, Wyłącz
2. Sterowanie czasowe
   Naciśnij = Wyłącza się po 1, 2, 4, 8 godzinach
3. Sterowanie oscylacją
   Naciśnij = Oscylacja Włącz, Wyłącz
4. Tryby Naturalny Wiatr, Wiatr do Snu /
   Naciśnij / = Naturalny Wiatr, Wiatr do Snu
   Tryb Naturalny Wiatr będzie losowo przełączał się między ustawieniami prędkości wentylatora.
   Tryb Wiatr do Snu będzie przełączał się między ustawieniami prędkości wentylatora w kolejności.

OŚWIADCZENIE FCC

Potencjalne zakłócenia radiowe/telewizyjne

To urządzenie jest zgodne z częścią 15 przepisów FCC.

Działanie podlega następującym dwóm warunkom:

1. To urządzenie nie może powodować szkodliwych zakłóceń, oraz
2. to urządzenie musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.

Ten produkt został przetestowany i stwierdzono, że jest zgodny z ograniczeniami dla urządzenia cyfrowego klasy B, zgodnie z częścią 15 przepisów FCC.

PILOT ZDALNEGO STEROWANIA

Ten wentylator zawiera pilot zdalnego sterowania wymagający dwóch (2) baterii AAA, 1,5 V (brak w zestawie).

Wymiana baterii

1. Zdejmij pokrywę baterii z pilota zdalnego sterowania.
2. Wyjmij stare baterie z pilota zdalnego sterowania.
3. Włóż dwie nowe baterie, mocno wciskając je w gniazdo.
4. Załóż pokrywę baterii.

UWAGI:

• Wymień wszystkie baterie w zestawie w tym samym czasie.
• Uważając, aby nie wygiąć ani nie uszkodzić sprężyny kontaktowej, wyczyść styki baterii i urządzenia przed zainstalowaniem baterii.
• Wyjmij baterie z urządzenia, gdy nie jest używane przez dłuższy czas.
• Niezwłocznie usuń zużyte baterie.
• Nie mieszaj starych i nowych baterii. Nie mieszaj baterii alkalicznych, standardowych (węglowo-cynkowych) ani akumulatorów.
• Nie wyrzucaj zużytych baterii do pojemników na śmieci domowe. Skontaktuj się z lokalnym urzędem w celu uzyskania informacji na temat utylizacji lub recyklingu w Twojej okolicy.

INSTRUKCJE DOTYCZĄCE CZYSZCZENIA/KONSERWACJI

Postępuj zgodnie z tymi instrukcjami, aby prawidłowo i bezpiecznie dbać o swój wentylator wieżowy. Pamiętaj:

WYMIENNY BEZPIECZNIK

Jeśli Twój (5 A, 125 V) wymienny bezpiecznik się przepali, odwiedź naszą stronę internetową www.holmesproducts.com, aby uzyskać informacje na temat zamawiania nowego bezpiecznika. Postępuj zgodnie z poniższymi instrukcjami, aby wymienić bezpiecznik we wtyczce.

Instrukcje serwisowania przez użytkownika

1. Odłącz wentylator. Chwyć wtyczkę i wyjmij ją z gniazdka lub innego urządzenia. Nie odłączaj, ciągnąc za przewód.
2. Otwórz pokrywę bezpiecznika, znajdującą się na górze wtyczki, przesuwając pokrywę kciukiem lub śrubokrętem płaskim w dół w kierunku bolców.
   Uwaga: Upewnij się, że pokrywa bezpiecznika jest całkowicie otwarta przed próbą wyjęcia bezpiecznika.
3. Ostrożnie wyjmij bezpiecznik, używając małego śrubokręta, aby podważyć bezpiecznik z komory za metalowe końce bezpiecznika.

4. Umieść wtyczkę na solidnej, płaskiej powierzchni. Włóż nowy bezpiecznik 5 A, 125 V do komory bezpiecznika i użyj małego śrubokręta, aby zabezpieczyć metalowe końce bezpiecznika w komorze.

   Ryzyko pożaru. Wymień bezpiecznik tylko na bezpiecznik 5 A, 125 V.
5. Zasuń całkowicie pokrywę bezpiecznika. Jeśli pokrywa bezpiecznika jest trudna do zamknięcia, upewnij się, że bezpiecznik jest całkowicie zabezpieczony na swoim miejscu, naciskając na metalowe końce bezpiecznika.
6. Ryzyko pożaru. Nie wymieniaj wtyczki. Zawiera urządzenie zabezpieczające (bezpiecznik), którego nie należy usuwać. Wyrzuć produkt, jeśli wtyczka jest uszkodzona.

CZYSZCZENIE WENTYLATORA

• Zawsze odłączaj wentylator przed czyszczeniem.
• Czyść wentylator miękką szmatką zwilżoną łagodnym roztworem mydła.
• Nie dopuszczaj do kapania wody na lub do obudowy silnika wentylatora.
• Nie używaj żadnego z następujących środków czyszczących: benzyny, rozcieńczalnika, benzenu.
• Możesz również wyczyścić przednią kratkę wentylatora, lekko przesuwając dyszę odkurzacza po powierzchni kratki.

PRZECHOWYWANIE WENTYLATORA

Poza sezonem ważne jest, aby przechowywać wentylator w bezpiecznym, suchym miejscu.

• Zalecamy użycie oryginalnego (lub odpowiednio dopasowanego) pudełka.
• Pamiętaj, aby chronić wentylator przed kurzem lub wilgocią.

Jeśli masz jakiekolwiek pytania dotyczące produktu lub chcesz dowiedzieć się więcej o innych produktach Holmes^®, odwiedź naszą stronę internetową www.holmesproducts.com. W przypadku pytań dotyczących recyklingu i prawidłowej utylizacji tego produktu, skontaktuj się z lokalnym zakładem gospodarki odpadami.
