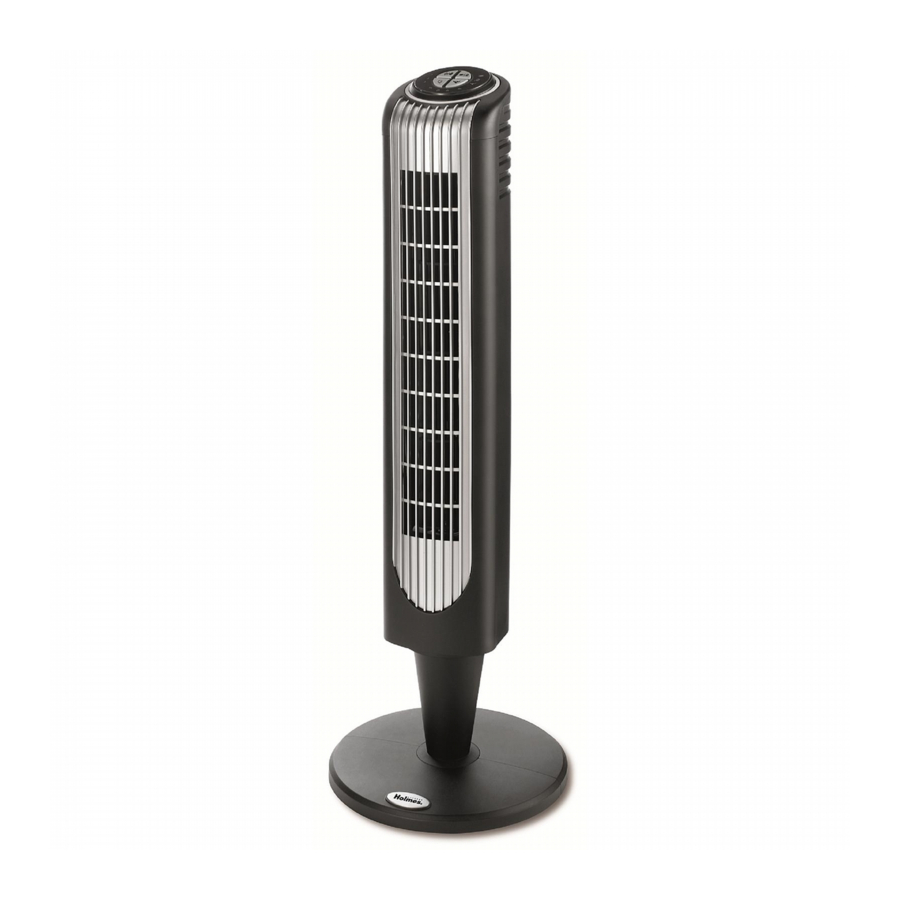

Manual do Ventilador de Torre com Controle Remoto Holmes HT38R, HT38RB2, HTF3610AR

CARACTERÍSTICAS - OPERAÇÕES

INSTRUÇÕES DE MONTAGEM

Tempo de Montagem: 10-15 minutos.
Ferramentas Necessárias: Chave de fenda Phillips.
NOTA: CERTIFIQUE-SE DE REMOVER TODO O CONTEÚDO DA EMBALAGEM. VERIFIQUE OS MATERIAIS DE EMBALAGEM PARA PEÇAS QUE PODEM SER NECESSÁRIAS PARA OPERAR SEU VENTILADOR. LOCALIZE AS PEÇAS ABAIXO DA CAIXA PARA SE PREPARAR PARA A MONTAGEM:

• Corpo do ventilador
• 2 metades do pedestal
• 2 metades da base
• 8 parafusos M4x8mm (4 unidades para montagem do pedestal e 4 unidades para montagem da base)
• Clipe do cabo com 2 parafusos M4x12mm (fixados embaixo da base dentro da caixa da embalagem)
• Controle Remoto (colocado em um saco plástico dentro da caixa da embalagem)

Siga os passos abaixo para montar o pedestal e a base do ventilador antes de operar seu ventilador:

1. Para montar o pedestal, basta encaixar as 2 metades do pedestal juntas.

2. Puxe o cabo de alimentação através do pedestal montado, certificando-se de que a extremidade mais larga do pedestal esteja voltada para o corpo do ventilador.

3. Alinhe a marcação "A", localizada na parte inferior do corpo do ventilador, com a marcação "A" na extremidade superior do pedestal. Insira o pino de alinhamento do pedestal no orifício de alinhamento no corpo do ventilador para o alinhamento adequado.

4. Use 4 parafusos (M4x8mm) fornecidos para fixar o pedestal montado na parte inferior do corpo do ventilador. Aperte os parafusos com uma chave de fenda.

5. Encaixe as 2 metades da base deslizando os pinos de uma metade da base nas ranhuras da segunda metade da base.

6. Puxe o cabo de alimentação através do orifício central da base montada.

7. Alinhe a marcação "B", localizada no orifício central da base montada, com a marcação "B" na extremidade inferior do pedestal. Insira o pino de alinhamento do pedestal no orifício de alinhamento na base para o alinhamento adequado.

8. Use 4 parafusos (M4x8mm) fornecidos para fixar a base montada ao pedestal. Aperte os parafusos com uma chave de fenda.

9. Enrole o cabo de alimentação embaixo da base. Solte o clipe do cabo e coloque o cabo dentro do clipe. Prenda o clipe do cabo na parte inferior da base com os 2 parafusos (M4x12mm) fornecidos.

10. Vire o ventilador para cima e coloque-o em uma superfície seca e nivelada antes de operar.

INSTRUÇÕES DE OPERAÇÃO

1. Configurações de Energia/Velocidade /
   Pressione / = Ligado (On), I, II, III, Desligado (Off)
2. Controle do Timer
   Pressione = Desliga em 1, 2, 4, 8 horas
3. Controle de Oscilação
   Pressione = Oscilação Ligada (On), Desligada (Off)
4. Modos Brisa Natural, Brisa para Dormir /
   Pressione / = Brisa Natural, Brisa para Dormir
   O Modo Brisa Natural irá alternar aleatoriamente entre as configurações de velocidade do ventilador.
   O Modo Brisa para Dormir irá alternar em ordem entre as configurações de velocidade do ventilador.

DECLARAÇÃO DA FCC

Potencial de interferência de rádio/televisão

Este dispositivo está em conformidade com a Parte 15 das Regras da FCC.

A operação está sujeita às duas condições seguintes:

1. Este dispositivo não pode causar interferência prejudicial e
2. este dispositivo deve aceitar qualquer interferência recebida, incluindo interferência que possa causar operação indesejada.

Este produto foi testado e está em conformidade com os limites para um dispositivo digital de Classe B, de acordo com a parte 15 das regras da FCC.

CONTROLE REMOTO

Este ventilador inclui um controle remoto que requer duas (2) pilhas AAA, 1,5V (não incluídas).

Substituição da Bateria

1. Remova a tampa da bateria do controle remoto.
2. Remova as pilhas velhas do controle remoto.
3. Insira duas pilhas novas, pressionando-as firmemente em seu compartimento.
4. Recoloque a tampa da bateria.

NOTAS:

• Substitua todas as pilhas de um conjunto ao mesmo tempo.
• Tendo cuidado para não dobrar ou danificar a mola de contato, limpe os contatos da bateria e os contatos dos dispositivos antes de instalar as pilhas.
• Remova as pilhas do equipamento quando não estiver sendo usado por um longo período de tempo.
• Remova as pilhas usadas imediatamente.
• Não misture pilhas velhas e novas. Não misture pilhas alcalinas, padrão (zinco-carbono) ou recarregáveis.
• Não descarte as pilhas usadas em recipientes de lixo doméstico. Entre em contato com o governo local para obter informações sobre descarte ou práticas de reciclagem em sua área.

INSTRUÇÕES DE LIMPEZA/MANUTENÇÃO

Siga estas instruções para cuidar correta e seguramente do seu Ventilador de Torre. Por favor, lembre-se:

FUSÍVEL SUBSTITUÍVEL

Se o seu fusível substituível (5 Amp, 125 Volt) queimar, visite nosso site em www.holmesproducts.com para obter informações sobre como encomendar um novo fusível. Siga as instruções abaixo para substituir o fusível no plugue.

Instruções de Manutenção do Usuário

1. Desconecte seu ventilador. Segure o plugue e remova-o da tomada ou outro dispositivo de tomada. Não desconecte puxando pelo cabo.
2. Abra a tampa do fusível, localizada na parte superior do plugue, usando o polegar ou uma chave de fenda de cabeça chata para deslizar a tampa para baixo em direção aos pinos.
   Nota: Certifique-se de que a tampa do fusível esteja completamente aberta antes de tentar remover o fusível.
3. Remova o fusível cuidadosamente usando uma pequena chave de fenda para retirar o fusível do compartimento pelas extremidades de metal do fusível.

4. Coloque o plugue em uma superfície sólida e plana. Insira um novo fusível de 5 Amp, 125 Volt no compartimento do fusível e use uma pequena chave de fenda para fixar as extremidades de metal do fusível no compartimento.

   Risco de incêndio. Substitua o fusível apenas por um fusível de 5 Amp, 125 Volt.
5. Deslize a tampa do fusível para fechar completamente. Se a tampa do fusível estiver difícil de fechar, certifique-se de que o fusível esteja fixado no lugar completamente pressionando as extremidades de metal do fusível.
6. Risco de incêndio. Não substitua o plugue de fixação. Contém um dispositivo de segurança (fusível) que não deve ser removido. Descarte o produto se o plugue de fixação estiver danificado.

LIMPEZA DO VENTILADOR

• Sempre desconecte o ventilador antes de limpar.
• Limpe o ventilador com um pano macio umedecido com uma solução de sabão neutro.
• Não deixe água pingar sobre ou dentro da carcaça do motor do ventilador.
• Não use nenhum dos seguintes produtos como limpador: gasolina, diluente, benzeno.
• Você também pode limpar a grade frontal do ventilador passando levemente o bocal de um aspirador de pó sobre a superfície da grade.

ARMAZENAMENTO DO VENTILADOR

Na entressafra, é importante manter seu ventilador em um local seguro e seco.

• Recomendamos usar a caixa original (ou de tamanho apropriado).
• Lembre-se de proteger o ventilador da poeira ou umidade.

Se você tiver alguma dúvida sobre seu produto ou quiser saber mais sobre outros produtos Holmes^®, visite nosso site em www.holmesproducts.com. Para perguntas sobre reciclagem e descarte adequado deste produto, entre em contato com sua instalação local de gerenciamento de resíduos.
