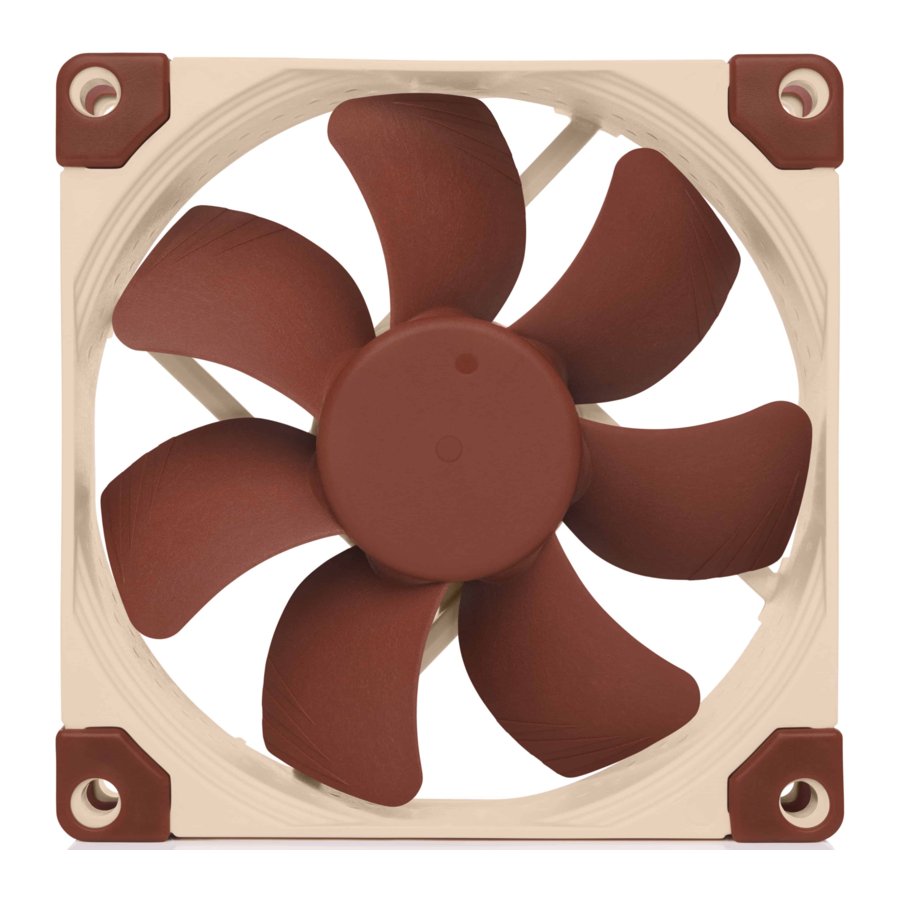

Noctua NF-A8 5V PWM - Instrukcja obsługi chłodzenia CPU

Instalacja

Jeśli wymieniasz istniejący wentylator, zazwyczaj najlepiej jest użyć śrub (lub innych mechanizmów montażowych) użytych do oryginalnego wentylatora.

Jako wentylator 5V PWM, NF-A8 5V PWM nie może być zasilany napięciem 12V i zostanie uszkodzony, gdy będzie używany z typowymi źródłami zasilania 12V, takimi jak złącza wentylatorów na płycie głównej komputera.

W zależności od zastosowania, możliwe jest również użycie dołączonych śrub montażowych lub silikonowych mocowań antywibracyjnych.

Aby zainstalować wentylator za pomocą mocowań antywibracyjnych NA-AV1, najpierw przeciągnij mocowania przez otwory montażowe obudowy. Następnie umieść wentylator na mocowaniach i przeciągnij je przez otwory montażowe wentylatora:

Podłączenie

NF-A8 5V PWM jest wyposażony w 4-pinowe złącze wentylatora PWM do regulacji prędkości opartej na PWM. Należy pamiętać, że wentylator można również podłączyć do standardowych 3-pinowych złączy wentylatorów. Po podłączeniu do 3-pinowych złączy wentylatorów, wentylator będzie działał z pełną prędkością. Jeśli chcesz zasilać wentylator ze źródeł zasilania USB, takich jak urządzenia z portami hosta USB, power banki lub zasilacze USB, użyj dołączonego kabla adaptera zasilania USB NA-AC7. Należy pamiętać, że NA-AC7 musi być używany wyłącznie z wentylatorem NF-A8 5V PWM, ponieważ używanie go z innymi wentylatorami wiąże się z ryzykiem uszkodzenia wrażliwych urządzeń hosta USB.

Jeśli chcesz podłączyć wentylator do innych złączy wentylatorów, użyj dołączonego zestawu adaptera OmniJoin, jak opisano poniżej. Wentylator jest wyposażony w krótki, 20 cm kabel główny, aby pomóc zminimalizować bałagan w kablach w typowych zastosowaniach. Jeśli potrzebujesz dłuższego kabla, dodaj dołączoną 30 cm przedłużkę (NA-EC1).

Korzystanie z zestawu adaptera OmniJoin

Dołączony zestaw adaptera OmniJoin umożliwia łatwe podłączenie NF-A8 5V PWM do zastrzeżonych złączy wentylatorów.

Najpierw zidentyfikuj poszczególne przewody adaptera OmniJoin i oryginalnego wentylatora. Adapter OmniJoin używa koloru czarnego dla uziemienia (GND) i czerwonego dla +5V. Czarny przewód adaptera musi być dopasowany do oryginalnego przewodu GND, a czerwony kabel adaptera do oryginalnego przewodu +5V.

Wiele kabli wentylatorów używa tych samych kolorów co adapter OmniJoin, ale należy pamiętać, że nie ma na to gwarancji, więc upewnij się, że prawidłowo zidentyfikowałeś przewody GND i +5V oryginalnego wentylatora. Zapoznaj się z instrukcją dołączoną do urządzenia lub skontaktuj się z producentem urządzenia w razie wątpliwości.

Upewnij się, że prawidłowo zidentyfikowałeś przewody GND i +5V oryginalnego wentylatora!

Po zidentyfikowaniu poszczególnych przewodów, wykonaj następujące kroki, aby zainstalować adapter OmniJoin:

Krok 1

Odetnij złącze wentylatora, które było pierwotnie używane w urządzeniu. Upewnij się, że nie przecinasz kabla bezpośrednio przy złączu, powinno zostać co najmniej 2-3 cm kabla:

Krok 2

Następnie weź jedno z dołączonych złączy kablowych i włóż przewód GND oryginalnego kabla i czarny przewód adaptera OminJoin do dwóch otworów złącza kablowego. Upewnij się, że oba przewody są w pełni wsunięte i dociśnięte do końca.

Krok 3

Następnie użyj płaskich szczypiec, aby wcisnąć żółty przycisk złącza kablowego. Upewnij się, że przycisk nie jest zablokowany i jest wciśnięty do końca. Jeśli przycisk jest zablokowany, wciśnij go z obu stron złącza kablowego za pomocą płaskich szczypiec.

Powtórz kroki 2 i 3 dla przewodu +5V.

Po przymocowaniu kabla oryginalnego wentylatora do adaptera OmniJoin za pomocą złączy kablowych, po prostu podłącz NF-A8 5V PWM do adaptera, aby użyć go w swoim urządzeniu.

Czyszczenie i konserwacja

Aby utrzymać maksymalną wydajność, należy regularnie czyścić wentylatory za pomocą ściereczki do kurzu, lekko wilgotnej chusteczki lub sprężonego powietrza. Należy uważać, aby nie używać zbyt dużej siły, aby zapobiec uszkodzeniu wentylatora. Nie używaj odkurzacza, ponieważ może on wywierać nadmierną siłę na wentylator.

Aby zapewnić bezawaryjną pracę przez wiele lat użytkowania, wysokiej jakości łożysko SSO2 wentylatora NF-A8 5V PWM jest w pełni uszczelnione, aby zapobiec przedostawaniu się drobnych cząstek kurzu. Należy pamiętać, że wentylator nie jest przeznaczony do rozbierania przez użytkownika. Wyjęcie wirnika z ramy spowoduje przerwanie uszczelnienia łożyska i utratę gwarancji.

Gwarancja i wsparcie

Nawet w przypadku produktów wysokiej jakości i ścisłej kontroli jakości nie można całkowicie wyeliminować możliwości wystąpienia wad. Dlatego dążymy do zapewnienia najwyższego możliwego poziomu niezawodności i wygody, oferując okres gwarancji wynoszący 6 lat oraz bezpośredni, szybki i prosty serwis RMA.

W przypadku wystąpienia jakichkolwiek problemów z NF-A8 5V PWM, prosimy o kontakt z naszym zespołem wsparcia (support@noctua.at).

Niniejszy dokument zawiera instrukcje dotyczące instalacji, uruchamiania i czyszczenia NF-A8 5V PWM.

W przypadku dalszych pytań, nasz zespół wsparcia (support@noctua.at) z przyjemnością pomoże w każdej chwili.

Zapraszamy również do zapoznania się z regularnie aktualizowanymi FAQ na naszej stronie internetowej: http://www.noctua.at/faqs
